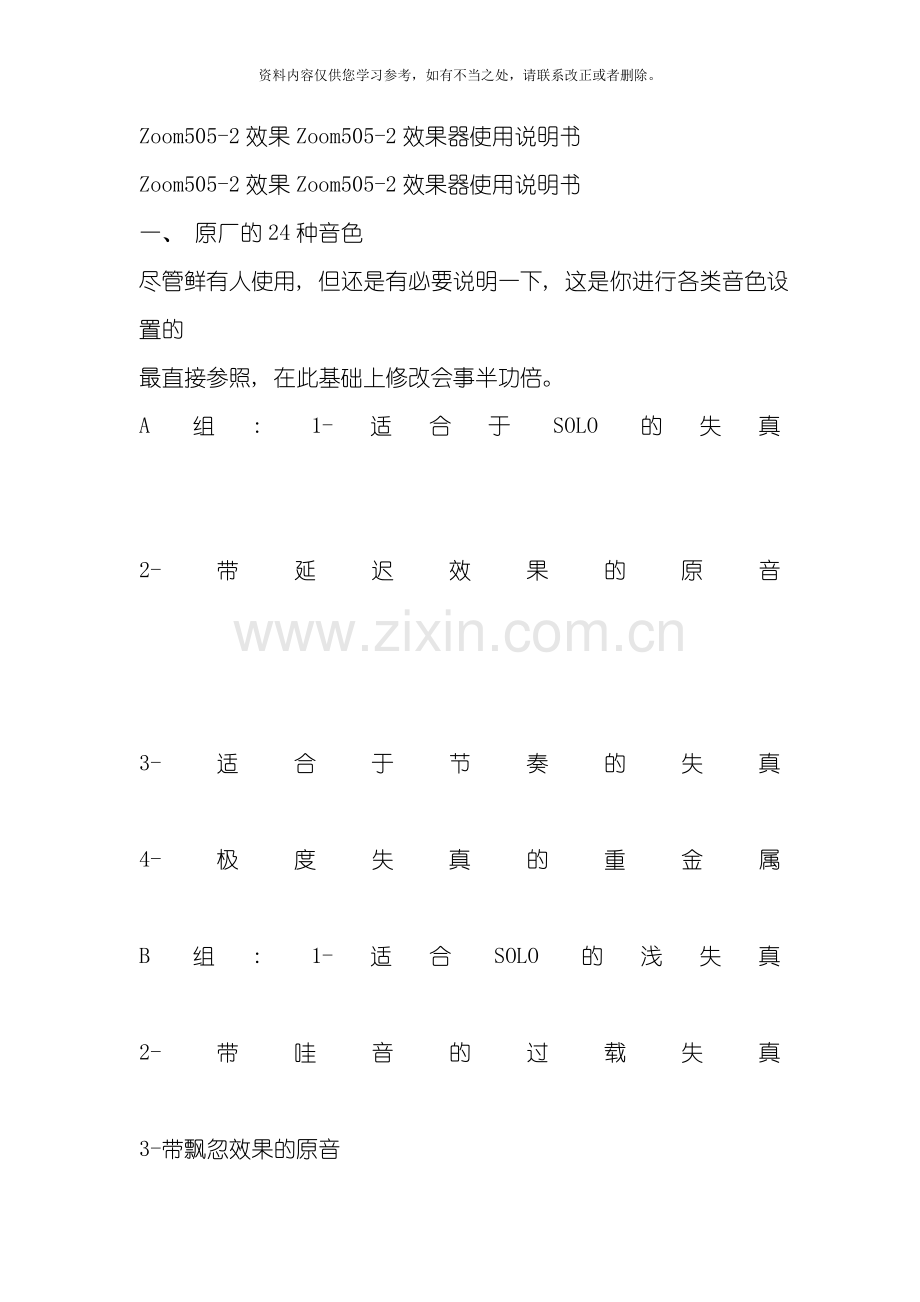

Zoom505-2效果Zoom505-2效果器使用说明书
Zoom505-2效果Zoom505-2效果器使用说明书
一、 原厂的24种音色
尽管鲜有人使用, 但还是有必要说明一下, 这是你进行各类音色设置的
最直接参照, 在此基础上修改会事半功倍。
A组: 1-适合于SOLO的失真
2-带延迟效果的原音
3-适合于节奏的失真
4-极度失真的重金属
B组: 1-适合SOLO的浅失真
2-带哇音的过载失真
3-带飘忽效果的原音
4-带和声效果的原音
C组: 1-适合节奏的浅失真
2-带和唱效果的原音
3-重金属效果的失真
4-略带飘忽的电原音
D组: 1-另外一种过载失真
2-带飘忽效果的FUNK
3-闪烁回音的浅失真
4-木吉她的仿真效果
E组: F组:
( 因进行了复杂设置, 原厂音色记不清了, 懒的再恢复, 呵呵, 大家多原谅。)
二、 演奏中变换音色的方法:
1、 基本的: 连接好以后, 接通电源( 或装电池, 接上吉她即开。505没有电源
开关。) 根据需要踩( 踩一下即可) 踏板1或踏板2, 你将看到组、 号的逐次变
换, 这时, 就出现了相应的音色。
非演奏中, 比如分段录音时, 还能够使用图1中的”组的更换键”, 这样,
每次按一下, 将变换一个组, 而组号不变。
2、 锁定音色
A、 锁定一组: 进入该组, 按住”编辑键”, 1秒钟后进入锁定组的状态,
再次按住, 1秒钟后自动解锁。
B、 缩定单一音色: 同上, 所不同的是按住”存储键”。
三、 直通和调弦功能
将踏板1和踏板2同时踩下后, 进入直通状态, 此状态中能够调弦。
弹响一个音后, 505将自动显示该音的首调唱名, 同时, 有一个闪烁
的小灯, 这是该音的标准位置指示灯, 其它闪动的灯与此平齐时, 显
示的唱名和你的弹奏音音高一致。
我个人一般使用12品泛音+7品音调弦。
结束直通: 随意踩下踏板1或踏板2( 无须同时踩下) 。
四、 外接踏板的使用( 图2-3的插孔说明)
这是一个很容易被忽视的地方, 大家普遍都认为505不值得外接踏板,
其实, 它在这方面的性能还是很不凡的。因我的条件有限, 只借了个踏板
简单的玩了一次, 可能说的有错漏。
1、 接哇音踏板
可产生非常棒的哇音效果! 哇音程度在编辑项-第一项里选择( P1-P9) 。
2、 接泛音踏板
可无过渡痕迹的产生演奏音的8度、 16度泛音, 音色比人工泛音纯多了! !
在编辑项-第六项中选PD。
3、 接音量踏板
实时、 随意的控制演奏音量, 特别是在控制长延音和制造无头、 无尾、
轰炸等效果时, 它的效果和方便性是手动控制音量旋钮所无法比拟的。
五、 恢复原厂音色
有时, 调来调去, 最后什么都不满意, 忽然就想恢复原厂的音色设置,
这是很多琴友都遇到过的情况, 方法是:
切断电源→按住存储键不放→接通电源→松手→再按一下存储键→
原厂音色恢复。
! ! 注意: 原厂音色恢复后, 你所有的设置将全部被清除, 请慎用! !
六、 编辑和存储音色
ZOOM 505电吉她效果器原厂有设置好的A-F六组、 24种
常见音色, 但大多不能满足需要。因此, 更多的时候, 我们
需要自定义属于自己的音色, 尽管这款物美价廉的合成效果
器不能满足更高层次的音色追求, 但仔细调整, 还是能够弄
出一些令人满意的不凡效果。
1、 按一下”编辑键”将进入音色的编辑状态, 而后能够继续
按编辑键或按”踏板”选择不同的编辑项目, 循环一遍后, 若
不满意, 能够继续按一下”编辑键”放弃存储。
2、 编辑状态中, 可随时连续按两下”存储键”保存你的音色,
新的音色组号为进入编辑状态时的音色组号。也能够先按一下
”存储键”, 而后经过”踏板”选择另外的组号, 再按一下”
存储键”, 将新的音色保存在当前组号的位置( 使用这个方法,
能够将你认为满意的音色保存在任意组号上) 。
3、 505效果器有8大项设置, 编辑状态时, 红色指示灯将标明
当前的设置位置( 每个大项有一个对应的指示灯) 。在每个编
辑项目中, 经过效果器右侧的两个参数调整按钮来进行具体的
参数设置, 所有设置, 音色即改即得。该项目参数设置完毕,
按一下”踏板”进入下一个( 或回到上一个) 进行其它项目的
设置。
! ! 注意: 此过程中, 所有对按钮和踏板的操作均是按一下,
而非按住不放! !
4、 参数调整按钮, 每按一下, 参数增加或减少1个单位值, 按
住不放, 将持续增加或减少。同时, 具体参数值, 将显示在面
板的组号显示窗内。
5、 选择”oF”, 即为不设置任何参数, 关闭该项目的效果。
七、 编辑参数的详细意义
各大项目及子项目实际意义从上到下, 依次为:
第一项: COMP
包括: 压缩-限伏-哇音-踏板哇音
C1-C9: 设定不同的压缩频段
L1-L9: 设定不同的限伏标准
A1-A9: 选择不同的自动哇音
P1-P9: 踏板哇音的效果程度
第二项: DIST
包括: 木琴-节奏-过载-失真-布鲁斯-FUZZ-主音-重金属
( 注: 除”木琴”外, 其余均含失真效果。)
AC: 木琴原音   BL: 布鲁斯失真
RY: 失真节奏   FU: FUZZ
OD: 过载失真   LD: SOLO失真
DT: 纯正失真   MT: 重金属
第三项: GAIN
参数范围: 1-30, 设置失真程度。越大, 失真程度越深。
当关闭第二项的失真效果时, 此参数无设置意义。
第四项: ZNR-AMP
降噪( ZNR 1-9) 和音箱模拟( AMP 1-9) , 各9种效果。
第五项: EQ
均衡器( EQ 1-50) 和相位飘移( PHASE 1-9)
1~10: 整体降低高音, 低音增强
11~20: 整体降低高音, 降低被抬高的频段
21~24: 整体降低高音, 增强强力音的音量
25: 各部均等
26~30: 整体增强高音, 强力音的高音提升
31~40: 整体增强高音, 提升被增强的频段
41~50: 整体增强高音, 固定临界高音
P1~P9: 声音相位飘移程度
( 注: 505效果器EQ的七段均衡, 用语言很难描述,
要在实践中多多摸索、 体验, 我的经验是: 原音摹
仿BASS, 就选1-9, 增强低音, 一般为8; 摹仿扫弦
的木琴, 选32; 原音分解, 选40; 失真SOLO选25;
失真节奏选46。)
第六项: MOD
包括: 合唱-飘忽-合奏-琶音-和声效果
C1-C9: 合唱深度选择
F1-F9: 飘忽程度选择
D1-D9: 双琴合奏效果
S1-S9: 琶音效果选择
P1-P9: 和声效果规模
P1: 增加一个低8度的和声音
P2: 增加一个低5度的和声音
P3: P2的基础上增加合唱效果
P4: 增加一个低4度的和声音
P5: P4的基础上增加合唱效果
P6: 增加一个高8度的和声音
P7-P9: 闪烁的和声效果
PD、 PU: 开启泛音踏板和音量踏板
注: 除”合唱”外, 其它效果都没啥必要, 适当添加
合唱效果, 将大大改进音质, 这也需要多多摸索, 505
的这方面, 做的不怎么出众。我多用C4-C6的合唱效果。
第七项: DLY/REV
延迟( 残响深度) 和混响( 声音反射)
这同样是一个优秀吉她手永远都在摸索的效果设置。
合理的设置将大大美化你的演奏音色。
D1-D9: 延迟程度( 音响广度)
H1-H9: 摹仿音乐厅的混响深度( 大空间感选择)
R1-R9: 摹仿房间里的混响深度( 小空间感选择)
第八项: LEVEL
音量控制
1-30: 数值与产生的音量成正比关系。
需要注意的是: 实际使用中, 多是相对设置, 经过和其它
将可能在同一首音乐作品里出现的音色做对比, 进行音量的不
同控制和设定, 不能单一的绝对设置。
八、 我经常见到的几个音色的参数设置
A、 仅供交流和参考。
B、 505数字液晶显示中用”п”来表示”M”, ”г”表示”R”
C、 因现在多数时间在录音和练习, 故音量的设置不一定适合
各类规模的舞台演出。
1、 重金属节奏1
参照音色: Metallica、 黑豹的节奏吉她
C1-MT-30-9-46-OF-R2-22
2、 重金属节奏2
参照音色: Metallica、 唐朝的节奏吉她
C4-dt-30-4-49-OF-OF-21
3、 两个失真SOLO的音色
OF-dt-30-9-6-OF-OF-22
C6-Ld-30-9-26-OF-H6-20
4、 一个带哇音的失真SOLO
A4-bL-30-9-6-OF-R3-22
5、 原音SOLO
OF-OF-_ _-A9-OF-d2-H6-25
6、 摹仿12弦木吉她
C1-OF-_ _-9-40-C4-H7-24
7、 带迷幻效果的原音分解
L1-OF-_ _-1-P5-C1-R2-24
8、 民谣木吉她
OF-AC-28-A1-46-d2-R3-22

九、 略图
　　　　----------------------
　　　　|　　　|　A1　|　　　|
存储键●|　　　| 音色 |　　　|●+参数值( 编辑时) /组的更换↑
　　　　|　　　|　　　|　　　|
　　　　|　　　|　　　|　　　|
编辑键●|------|　灯　|------|●-参数值( 编辑时) /组的更换↓
　　　　|　　　　*|*　　　　 |
　　　　| 踏板1　 |　　踏板2 |
　　　　----------------------
　　后侧各插孔意义( 图2)
　　---------------------------
　　| 1　 　2　　　 　3 　　4 |
　　| ◎　　◎ ZOOM 　◎　　◎|
　　---------------------------
　　1、 →电吉她
　　2、 →9V变压器电源
　　3、 →外接踏板
　　4、 输出插口→音箱或耳机

rp150/250/350升级步骤及注意事项
接通电源后, 查看显示屏, 如果显示1.2版本, 那么已经是当前最高级了, 如果要使用xedit必须是1.2级。

如果不是1.2级, 则需要升级。

1 .从官方网站上载RP150Installer.exe, RPUpdaterV1.6.exe, XEdit2.1_setup.exe  3个软件。
    安装RP150Installer.exe( usb设备驱动) , 完成就ok

注意: 下载之前需要在网站上注册一个id和登陆密码
         在安装过程中, 一定要usb线和设备连接上, 并接通电源。不连接设备也能安装该软件, 不过没什么意义。

2.安装RPUpdaterV1.6.exe, 升级的过程中rp150屏幕会出现变化的字符1, 2, 3等等。刷新固件后, 程序上会显示结束
。
  升级完成后, 不能直接使用, 需要恢复成出场设置。按住store 键后接通电源, 通电后屏幕会显示FR, 此时松开store按键,

注意: 官方说明是当屏幕出现 RS后, 再次按住store键, 3秒, 然后等待15秒左右完成升级－－－这样做的结果只有一样, 死机。 这样做后, 屏幕上会显示”1”, 然后所有按键踏板都没有效果了。因此, 正确的方法是, 按住store 键后接通电源, 通电后屏幕会显示FR, 此时松开store按键, 然后马上在按住store键, 3秒左右。而不是等到出现了RS后才按! 这样设备会在10秒左右完成升级。

我当时按照官方升级步骤搞死机后, 摆弄了快半个小时才发现, 应该如此这般。希望大家少走弯路。

3.安装xedit,在安装过程中需要链接micrpsoft(r).net framework,如果电脑里之前没有装过这个, 那么安装过程中会自动上网下载该软件。也能够直接安装这个是下载地址。

安装完毕后需要连接设备才能使用xedit。

应该没什么其它的了, 各位有其它的补充上来。
