贮气罐安装工程检验批质量验收记录表

3

资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。

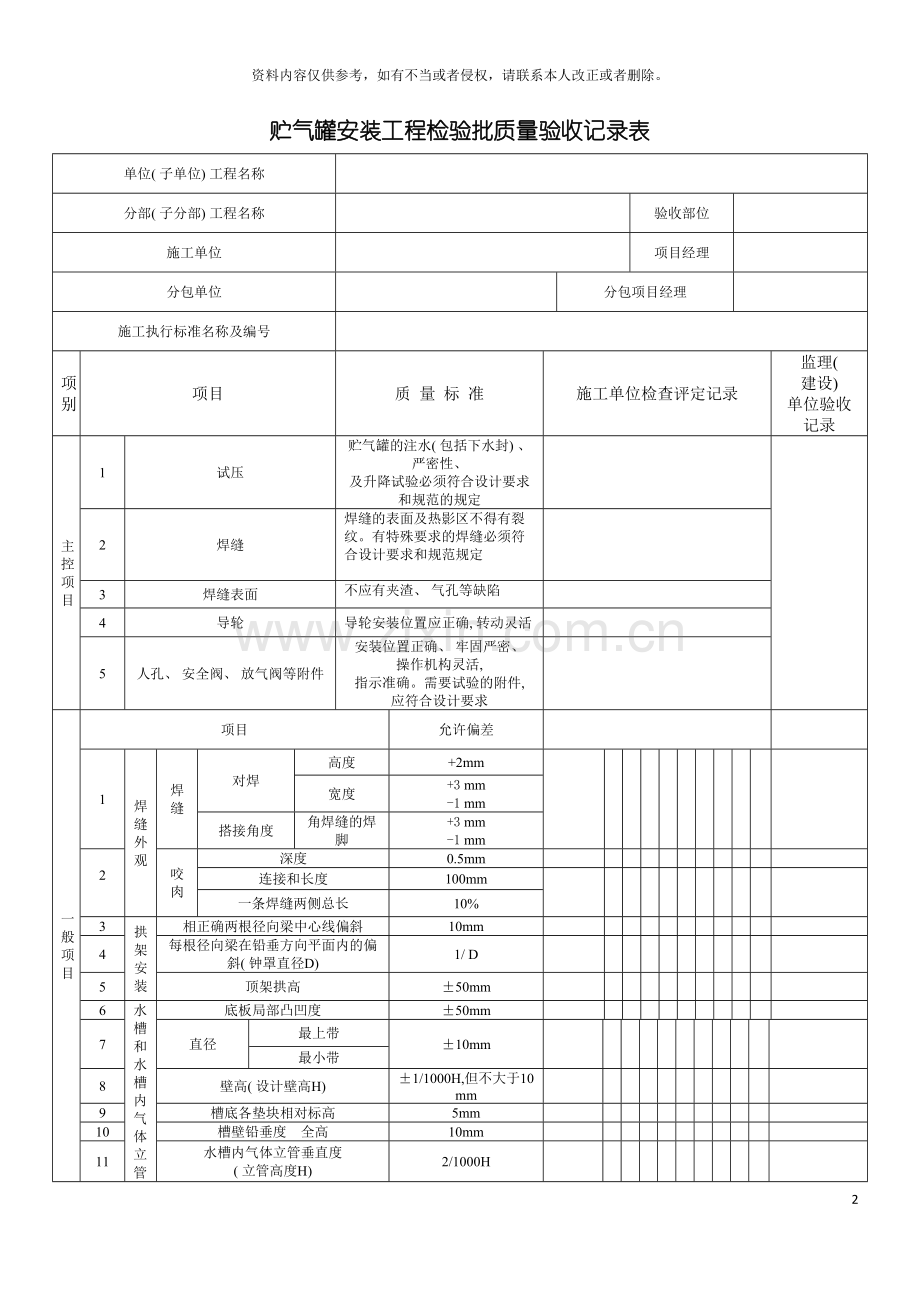

贮气罐安装工程检验批质量验收记录表
单位( 子单位) 工程名称

分部( 子分部) 工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称及编号

项别
项目
质 量 标 准
施工单位检查评定记录
监理( 建设) 单位验收记录
主控项目
1
试压
贮气罐的注水( 包括下水封) 、 严密性、 及升降试验必须符合设计要求和规范的规定

2
焊缝
焊缝的表面及热影区不得有裂纹。有特殊要求的焊缝必须符合设计要求和规范规定

3
焊缝表面
不应有夹渣、 气孔等缺陷

4
导轮
导轮安装位置应正确, 转动灵活

5
人孔、 安全阀、 放气阀等附件
安装位置正确、 牢固严密、 操作机构灵活, 指示准确。需要试验的附件, 应符合设计要求

一般项目
项目
允许偏差

1
焊缝外观
焊缝
对焊
高度
+2mm

宽度
+3 mm
-1 mm
搭接角度
角焊缝的焊脚
+3 mm
-1 mm
2

咬肉
深度
0.5mm

连接和长度
100mm

一条焊缝两侧总长
10%
3
拱架安装
相正确两根径向梁中心线偏斜
10mm

4
每根径向梁在铅垂方向平面内的偏斜( 钟罩直径D)
1/ D

5
顶架拱高
±50mm

6
水槽和水槽内气体立管
底板局部凸凹度
±50mm

7
直径
最上带
±10mm

最小带
8
壁高( 设计壁高H)
±1/1000H,但不大于10mm

9
槽底各垫块相对标高
5mm

10
槽壁铅垂度 全高
10mm

11
水槽内气体立管垂直度
( 立管高度H)
2/1000H

12
导轨和立柱
螺旋
导轨

相邻两导轨间的平行度
6mm

5mm

导轨在罐壁圆柱面上突出度
13
直立导轨
导轨铅垂度( 导轨高度H)
1/1000H,但不大于15mm

相邻两导轨间弦长
±5mm
14
中节、 钟罩立柱之间弦长
±5mm

15
中节、 钟罩立柱沿圆周位置
±10mm

16
中节、 钟罩立柱铅垂度( 立柱高度H)
1/1000H,但不大于15mm

17
中节及钟罩壁
中节和钟罩沿圆周各点直径
±10mm

18
中节和钟罩壁板铅垂度全高
1/1000H,但不大于10mm

19
中节与中节以及中节与水槽间距
±10mm

20
壁板局部凸凹度
30mm

21
钟罩角钢圈水平度
10mm

22
上、 下水封水平板水平度
10mm

23
各中节上水封立板与钟罩上带板间的距离
±10mm

24
平台安装
平台标高
±10mm

25
平台支柱铅垂度( 支柱高度H)
1/1000H,但不大于15mm

施工单位检查评定结果
专业工长( 施工员)

施工工班长组长

项目专业质量检查员:

年 月 日

监理( 建设) 单位
验收结论

专业监理工程师:
( 建设单位项目专业技术负责人) :

年 月 日
