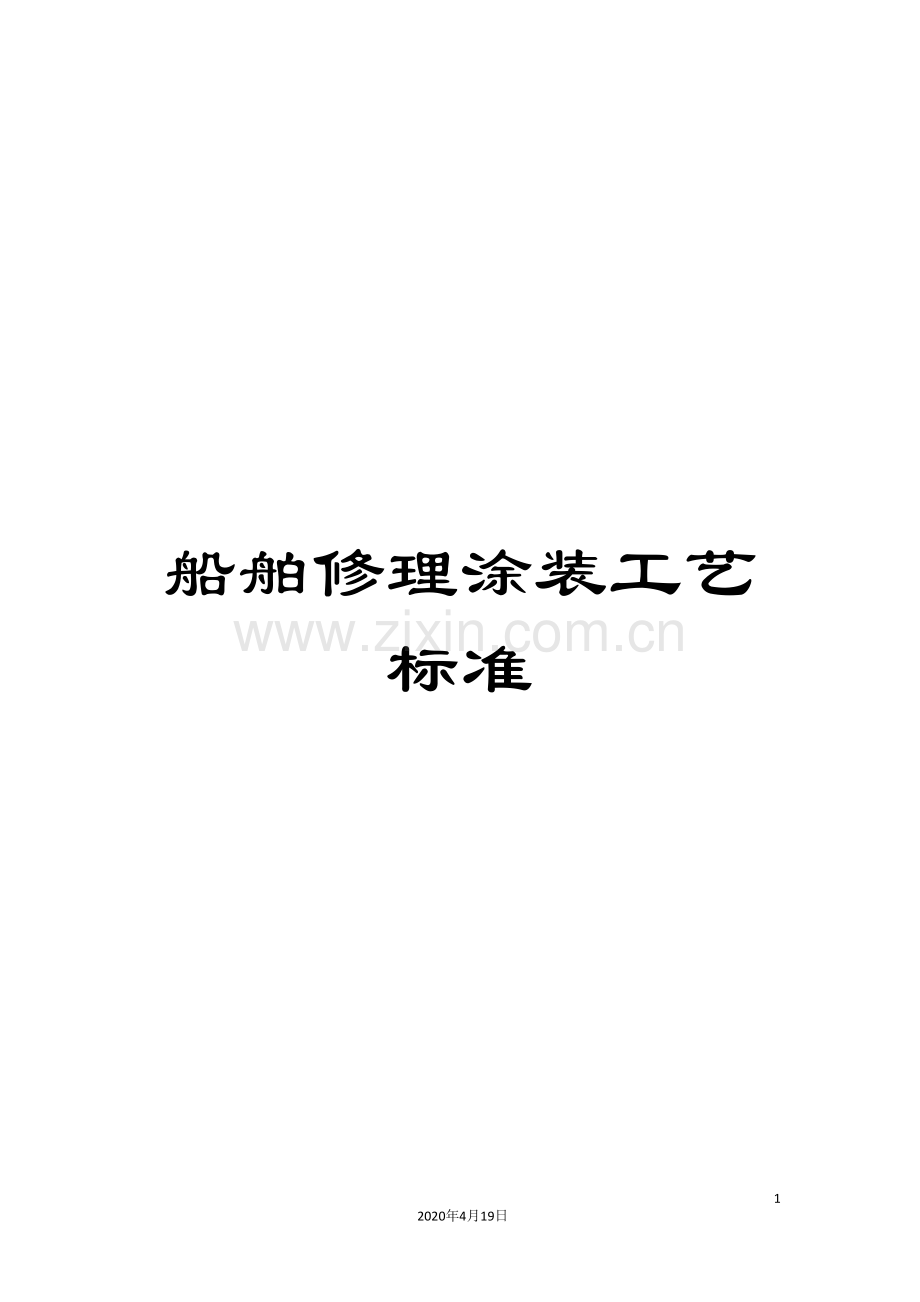

船舶修理涂装工艺标准

6
2020年4月19日
文档仅供参考

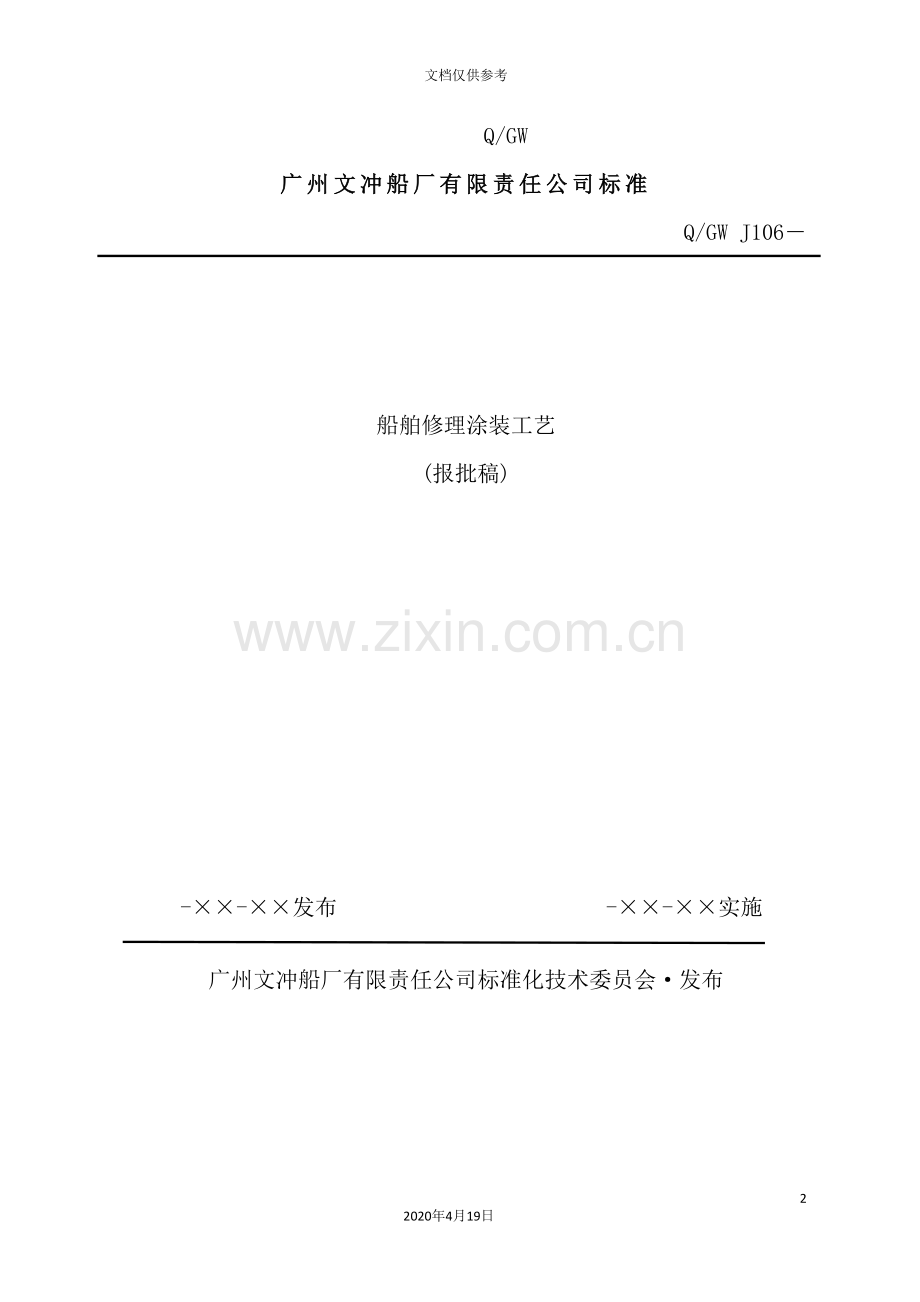

Q/GW
广州文冲船厂有限责任公司标准
Q/GW J106－

船舶修理涂装工艺
(报批稿)

-××-××发布 -××-××实施

广州文冲船厂有限责任公司标准化技术委员会·发布

前 言

本标准参考CB3375-91<修船船体除锈质量要求>以及CB/T231-1998<船舶涂装技术要求>,结合本企业生产实际情况而制定,作为修船涂装施工工艺的一个组成部分。
本规范自发布之日起生效。
本标准由广州文冲船厂有限责任公司标准化技术委员会提出。
本标准由广州文冲船厂有限责任公司技术中心归口。
本标准起草单位:修船事业部坞修工程部。
本标准主要起草人:高峰、张策
本标准于 6月首次制订。

船舶修理涂装工艺
1 范围
本标准适用于钢质船舶修理过程中非密封舱室的钢板及钢结构除锈喷漆使用,其它钢结构物除锈喷漆时也可参照使用。特种船舶、特殊要求的不在本标准范围之内。
2 规范性引用文件
下列文件中的条款经过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
CB 3375-1991 修船船体除锈质量要求
CB/T 231-1998船舶涂装技术要求
GB 8923-1988 涂装前钢材表面锈蚀等级和除锈等级
GB 7691- 涂装作业安全规程 安全管理通则
3 喷砂除锈
3.1 除锈等级
钢材表面喷砂除锈分为四个等级,其文字表述如下:
SA1.0 轻度的喷射或抛射除锈。钢材表面应无可见的油脂和污垢,而且没有附着不牢的氧化皮、铁锈和油漆涂层等附着物。
SA2.0 彻底的喷射或抛射除锈。钢材表面无可见的油脂和污垢,而且氧化皮、铁锈和油漆涂层等附着物已基本清除,其残留物应上牢固附着物。
SA2.5 非常彻底的喷射或抛射除锈。钢材表面无可见的油脂、污垢、氧化皮、铁锈和油漆涂层等附着物,其残留物的痕迹应仅是点状或条纹状的轻微色斑。
SA3.0 使钢材表观洁净的喷射或抛射除锈。钢材表面应无可见的油脂、污垢、氧化皮、铁锈和油漆涂层等附着物,其表面应显示均匀的金属色泽。
3.2 喷砂前准备工作
3.2.1 喷砂前,须先明确喷砂的部位、喷砂面积、喷砂比例及除锈等级等要求。
3.2.2 喷砂部位须先进行清理工作,保证喷砂位置通道畅通,禁止其它工种交叉作业。
3.2.3 喷砂部位先进行高压水清洗,去除钢板盐分和表面锈皮、海生物等附着物。
3.2.4 喷砂如须脚手架的,脚手架须经有关安全主管人员报验合格后方可上架作业。
3.2.5喷砂前把砂缸、空压机定好位置,将风管、砂管接好,检查风管、砂管的接头密封性是否完好,防止泄露。
3.2.6船壳喷砂前,须抄下船名,记下重载水线、轻载水线、艏、中、艉吃水值及特殊标志,船旁流水
孔要烧托板或用木塞堵住,有油污的部位要用相对应的清洗剂洗净。
3.3 喷砂施工过程
喷砂时,先启动空压机,打开风砂阀,风压要保证在0.5Mpa以上,喷砂枪与工件表面距离约300mm,慢慢匀速地移动砂枪,直到喷砂部位达到打砂的级别要求。打完砂后,接着进行检查工作,将有漏打和打不透的位置进行补打砂,直到全部达标合格。
3.4 喷砂后
喷砂后,由施工队的质量检查员先进行自检,自检合格后方可报质量主管、油漆代表及船东报验。
4 喷漆
4.1 喷漆作业条件
4.1.1 雨天或雾天不能进行喷漆作业。
4.1.2 任何潮湿的表面都不能进行喷漆作业,喷漆作业时相对湿度应不超过85%;当钢板表面温度接近露点时,当相对湿度超过85%时,且要钢板有面湿度超过露点3。C时也能够喷漆作业。
4.1.3 喷漆作业和涂层干燥前应避免周围的粉尘污染或被水滴溅湿。
4.2 喷漆方式
4.2.1 主要采用高压无气喷涂方式,在条件有限时或小范围涂装时,也可采用刷涂或滚涂。
4.2.2 喷涂要按照”由内到外、由高到低、由难到易”的原则来施工。
4.3 喷漆前准备工作
4.3.1 检查受漆表面干洁度,受漆表面必须干燥、清洁,做到无砂、无灰尘、无油污、盐渍等。
4.3.2 将不能喷漆的工件位置,用胶纸或黄油封好。
4.3.3 检查喷漆机、喷漆枪、喷漆管是否完好,喷嘴口径是否符合要求,空气压力是否达到规定要求。
4.4 喷漆过程
4.4.1 打开油漆桶,用搅拌器彻底把油漆充分搅匀,双组分油漆必须严格按比例分量配置。
4.4.2 喷漆时所用的压缩空气压力一般为0.2 Mpa～0.4Mpa。
4.4.3 喷漆时,喷漆枪与被喷物表面距离在200mm ～300mm之间,喷漆枪与被喷表面垂直并作平行均速移动,倾斜度不大于35°,来回频率相同。
4.4.4 每度油漆加涂前要做好前度油漆的修补、清洁工作。预涂工作按船东要求来定。
4.4.5 对于烧焊、碰伤、脚手架等部位油漆破坏后,须进行油漆修补。
4.4.6 喷漆的漆膜厚度要达到油漆技术配套书的要求或船东的要求。
4.5 喷漆后
4.5.1喷漆后应先进行自检,保证受漆面无漏喷和流挂现象。自检合格后方可报质量主管、油漆代表和船东。
4.5.2 将喷漆机、喷漆枪、喷漆管用稀料彻底洗干净,清理好现场所有残留物,不留安全隐患。
