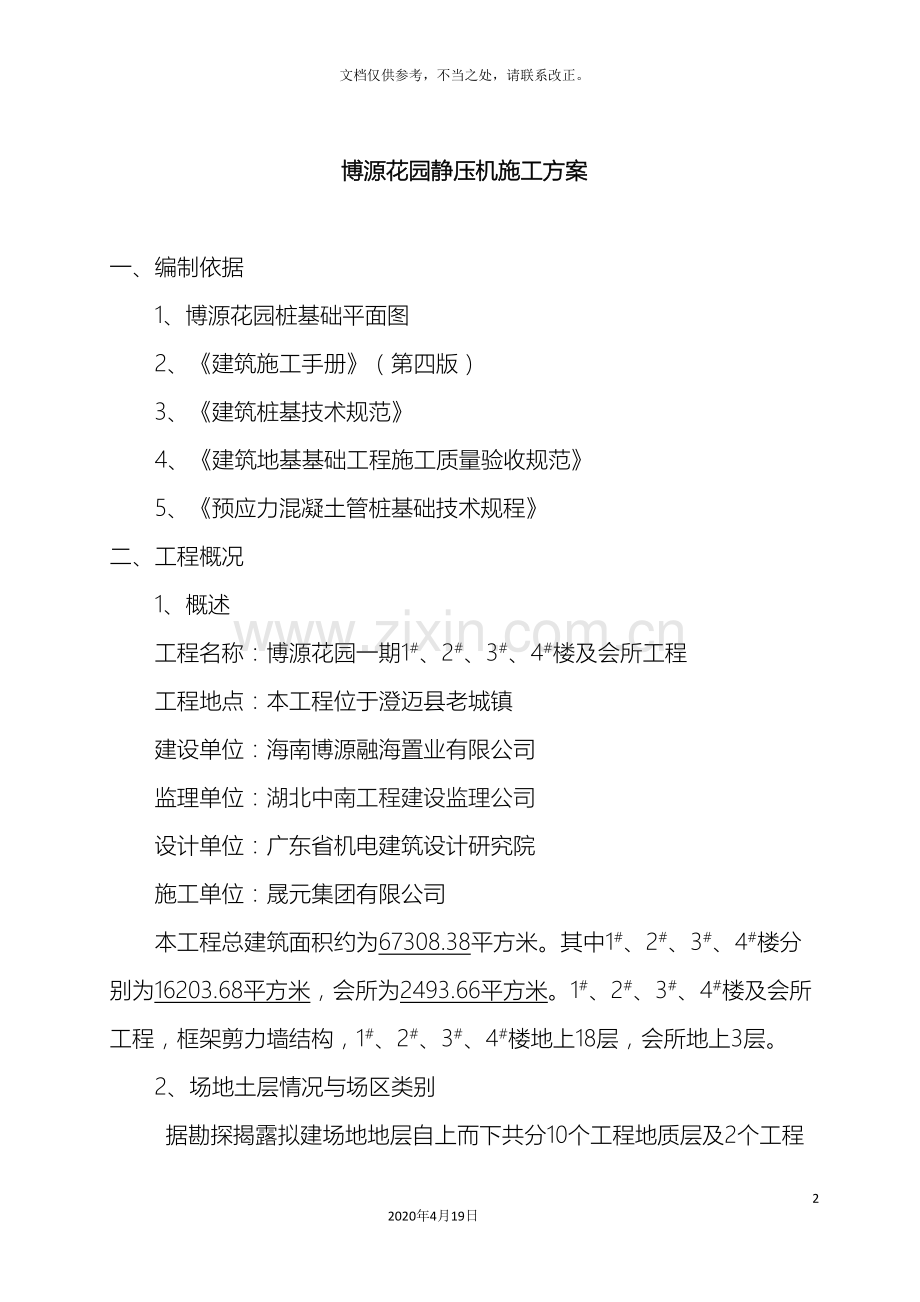

博源花园静压机施工方案

一、编制依据
1、博源花园桩基础平面图
2、《建筑施工手册》（第四版）
3、《建筑桩基技术规范》
4、《建筑地基基础工程施工质量验收规范》
5、《预应力混凝土管桩基础技术规程》
二、工程概况
1、概述
工程名称：博源花园一期1#、2#、3#、4#楼及会所工程
工程地点：本工程位于澄迈县老城镇
建设单位：海南博源融海置业有限公司
监理单位：湖北中南工程建设监理公司
设计单位：广东省机电建筑设计研究院
施工单位：晟元集团有限公司
本工程总建筑面积约为67308.38平方米。其中1#、2#、3#、4#楼分别为16203.68平方米，会所为2493.66平方米。1#、2#、3#、4#楼及会所工程，框架剪力墙结构，1#、2#、3#、4#楼地上18层，会所地上3层。
2、场地土层情况与场区类别
据勘探揭露拟建场地地层自上而下共分10个工程地质层及2个工程地质夹层，各岩土层的岩性特征分述如下:
1、第①层素填土（ml）：分布于场地南面ZK113、ZK116、ZK122、ZK123孔段。暗褐色、褐黄色，填料以粘土为主，含较多粉细砂，局部夹少量碎石，直径约0.3-3.5㎝，欠压实，稍湿。层顶标高29.24～35.08 m，平均值31.86 m；层底埋深2.40～4.20 m，平均值3.37 m；层厚2.40～4.20 m，平均值3.37 m。
2、第②层粘土(Q4al+pl):分布于场地南面ZK113、ZK116、ZK122、ZK123孔段。灰黑色，浅灰色，可塑状，主要成份为粘粒，次为粉粒，干强度中等，韧性中等，切口有光泽，无摇振反应。层顶标高26.44～30.98 m，平均值28.49 m；层底埋深5.70～8.00 m，平均值6.48 层厚1.60～4.10m；平均值3.10 m。
3、第③层粘土(Q4el):本次钻探除ZK113、ZK116、ZK122、ZK123孔外，其余部分钻孔均有揭露。褐红，褐红夹黄色，可塑状，主要成分为粘粒，少量粉粒。干强度中等，韧性中等，切口有光泽，无摇振反应。层顶标高22.61～37.95m，平均值31.10 m，层底埋深0.50～9.00m平均值4.93m；层厚0.50～9.00m，平均值4.93m。
4、第④层强风化凝灰岩 (βQ3)：分布于场地南面大部分地段。灰黄色，凝灰结构，块状构造。主要为火山灰、火山碎屑、砂粒等胶结而成。岩芯破碎，多呈块状，长3-13㎝，个别达30㎝。RQD=0.35.局部夹少量风化土。层顶标高24.86～42.42m，平均值29.73m；层顶埋深0.50～7.00m，平均值4. 31m；层厚0.60～4.40m，平均值2.24m。
5、第⑤层粉质粘土（Q2m）：分布大部分场地。褐红色，褐红夹黄色，可塑状，主要成分为粘粒，次为粉粒，含较多石英粉、细砂粒。干强度高，韧性高，切口有光泽，无摇振反应。层顶标高21.36～29.51m，平均值26.16 m，层底埋深2.20～10.50m平均值6.00m；层厚1.00～7.10m，平均值3.24m。
6、第⑥层粗砂（Q2m）：分布全场地，褐红、褐黄色，稍密～中密状，湿～饱和。主要成份为石英质中粒，粗粒，次为细粒，、砾粒，粘粒含量约5-19%。层顶标高18.31～26.94m，平均值23.09m；层顶埋深1.60～15.20m，平均值8. 03m；层厚1.30～6.80m，平均值3.39m。
7、第⑦层砾砂（Q1m）：局部地段有揭露。为海相沉积土，黄色，黄白色，稍密～中密状，饱和。主要成份为石英质租粒，砾粒，次为中粒，颗粒级配一般，次棱角状。粘粒含量约3-10%。层顶标高14.59～23.51m，平均值19.61m；层顶埋深4.80～15.00m，平均值9. 39m；层厚0.50～5.50m，平均值2.45m。
8、第⑧层粘土（Q1m）：局部地段有揭露。为海相沉积土，黄色，黄夹紫红色，可塑状，主要以粘粒为主，少量粉粒，干强度中等，韧性高，切口有光泽，无摇振反应。局部夹5-25㎝粘土。层顶标高13.61～22.08m，平均值18.91m；层顶埋深7.00～14.50m，平均值10. 65m；层厚0.90～6.00m，平均值3.01m。
9、第⑨层粉砂（Q1m）：高层建筑场地均有揭露，会所及游泳池场地受孔深限制，部分钻孔有揭露。为海相沉积土，紫红色，黄色，饱和，松散～稍实状，以石英质细粒、粉粒为主，粘粒含量约5-12%。局部夹5-40㎝粘土。层顶标高8.62～22.08m，平均值18.28m；层顶埋深7.00～19.80m，平均值12. 61m；揭露层厚0.80～15.60m，受钻孔深度及地层起伏影响，仅高层酒店及住宅楼场地钻孔揭穿，层厚6.30～15.60m，平均值11.70m。
10、第⑨1层粉砂（Q1m）：呈透镜体状分布于大部分场地，黄色，可塑状，主要以粘粒为主，少量粉粒，干强度中等，韧性高，切口有光泽，无摇振反应。层顶标高7.78～19.38m，平均值15.11m；层顶埋深11.50～23.30m，平均值16. 00m；揭露层厚0.90～7.50m，受钻孔深度及地层起伏影响，仅高层酒店及住宅楼场地钻孔揭穿。
11、第⑨2层粉砂（Q1m）：透镜体状分布于ZK104-ZK109孔段，浅紫红、黄色，中密状，饱和，主要成份为石英质中粒、粗粒，次为细粒、砾粒，粘粒含量约5-10%。层顶标高13.12～16.09m，平均值14.47m；层顶埋深13.50～15.70m，平均值14. 92m；层厚0.70～5.50m，平均值2.53m。
12、第⑩层粘土(N2m)：受孔深限制，仅高层住宅楼及酒店场地勘探孔有揭露。灰色、灰黑色，可塑～硬塑状，局部坚硬状。以粉粒、粘粒为主，局部含较多粉、细砂粒，或夹团块状粉、细砂。干强度高，韧性中等，切口有光泽，无摇振反应。层顶标高-2.18～8.72m，平均值4.05m；层顶埋深21.00～31.70m，平均值27. 15m；揭露层厚5.00～31.90m，未揭穿。
本次勘察深度范围内，场地内所揭露的地下水主要为微承压水赋存于第⑥层粗砂、第⑦层粉砂及第⑨2层粗砂中。含水层富水性和透水性较好，为强透水层。地下水主要是接受大气降水和侧向补给影响，水位标高为22.57～22.66m，地下水位年变幅约为2.00 m。
综合以上分析：拟建建筑物可采用桩基础，以第⑨层粉质粘土作为桩端持力层。
3、工程桩设计要求
设计采用高强预应力管桩PHCΦ500×100AB型，混凝土强度等级为C80。单桩竖向承载力特征值1200KN，静载试验荷载3200KN，设计桩长为20米，要求桩端持力层为第⑨层土：粉砂层；进入持各单桩桩顶标高详见结构设计图。
4、压桩机械选择
经过对现场地质情况设计桩型，单桩极限承载力与单桩有效长度分析，结合考虑各类桩机的参数及工作情况可选用ZYJ680H-B型静压桩机，均能满足施工质量安全，预期工期要求。
三、施工进度控制及工期安排
合理安排桩机施工顺序、组织好管材料进场堆放。现场指定卸桩地点，尽量避免二次搬运，同时精心施工，合理配桩充分发挥人、财、物动作效率，做到沉桩质量必须达到国家规范规定。本工期总共桩数暂定988根，安排静压机二台进行沉桩施工，计划每天压桩35根。工期定为30个工作日结束打桩工程，其工期安排及压桩进度控制计划见表（一）：

施 工 进 度 计 划 表
序号
日期
栋号
4月
5月
6月
1
5
10
15
20
25
30
1
5
10
15
20
25
30
1
5
10
15
20
25
30
1
博源花园

2

3

四、工程桩施工标准
设计单桩竖向极限承载力2400KN，桩长为20米，在正式开始打工程桩时应由建设单位组织设计，监理等相关单位现场看获取准确的工程桩施工信息，由设计院单位根据沉桩情况给综合分析确定沉桩作业控制标准。
五、施工部署
1、施工机械
二台ZYJ680H-B型静压机、配交流电焊机2台，电子经伟仪一台、DS03水准仪1台/桩面。
2、施工用电
一台ZYB600HB静压机用电额定功率为145KW，施工前要核实电源供给与线路的容量是否能满足要求。
3、施工布置
为了保质保量按期完工，我公司就该项目成立项目负责人为首的工地指挥机构，项目负责人就工程工期质量、安全、文明施工等方面向甲方负责，具体按以下方面实施管理。
（1）、组织管理体系网络
（2）、管理人员名单
管桩工程负责人： 施工现场负责人：
施工员： 主机： 吊机：
（3）、岗位责任制
1、管柱工程负责人
①、全面负责工程桩基工程人员组织

公司负责人
项目部经理
总工程师
安全员

资料员
技术负责人

施工员
质检员

②、贯彻执行已审核的施工组织设计；
③、负责与建设单位有关部门协调及联系工作；
④、贯彻执行质量体系，保证工程质量和工期；
⑤、对管桩工程施工技术质量全面负责。
2、施工员
①、组织编制施工方案，参加施工图纸会审及申请开工事宜；
②、参与施工放线及施工中复核工作；
③、对工程中的质量问题做分析，上报项目部及有关部门研究处理；
④、负责对工序的管理，进行监控检查和改进。
3、施工现场负责人
①、对施工现场组织管理具体负责；
②、组织施工方线及验线；
③、保质保量工期组织和安排各班施工；
④、协调施工中出现的各种施工问题；
⑤、及时协调解决监理人员及质检部门提出的各类问题。
4、质检员
①、督促检查桩的质量，并负责对不合格的桩段处理；
②、严格把好各工序关，交付检查验收；
③、发现违反操作规程，不按图纸施工或抢进度而不保质量的情况发生时有权责令停工整改。
5、桩机指挥员
①、熟悉桩位布置平面图，复核桩位尺寸，负责桩的落点位置；
②、负责做好每根桩的压桩记录；
③、负责桩的垂直度，按施工顺序进行操作，发现问题及时汇报。
6、主机操作员
①、严格技术交底和设备规范要求认真操作，听从指挥；
②、在压桩过程中，准确不误的向指挥及监理反映最终压力值，如出现异常情况及时向施工员汇报。
③、负责主机的维护保养工作。
7、吊机操作员
①、负责每次班前对吊机准备、索具等安全性能的检查工作；
②、严格技术交底和设备规范要求认真操作，服从指挥。
六、主要设备配备
ZYJ680H-B静压机一台、CO2气体保护焊两台、经纬仪两台（J2）主要用来控制桩的垂直度和桩位的放线（垂直度的具体控制方法：把两台经纬仪放在两个垂直的位置）、水准仪一台，主要是用来控制桩的入土深度。）
七、施工前的技术准备
1、修好机械设备，桩机进场后校正支架，保证在施工过程中机械设备保持完好状态。
2、根据建设单位提供的定位坐标控制点，用经纬仪延伸至易于保护的施工地段，并用水泥砂浆加以固定，建立起轴线控制点。同时进行桩位定位工作，并根据建设单位提供的水准点建立两个施工水准控制点，以便引测控制桩顶标高。
3、对运到场院的管桩进行检查验收，具体检查项目有：长度、端部倾斜、壁厚、外径、保护层厚度、桩身弯曲度以及外观质量检查，如有粘皮和麻面，局部有磕损，内表面混凝土有坍落等，对不合格管桩及时清除。桩出厂应具有合格证，经监理人员验收后用于施工。
4、合同建设单位、监理公司及设计单位等做好图纸会审工作，并做好会审记录，保证在施工中不出现失误。
5、施工现场必须平整，施工场地松软的地方，用碎石、石料压实，确保承载力不低于12吨/平方米。
八、压桩工程的施工
1、压桩顺序的安排，根据建设单位提供的桩位图和现行《建筑桩基技术规范》（JGJ94－ ）及《预应力混凝土管桩基础技术规程》（DBJ/T15－22－98），并结合本工程现场的实际情况，一台在1#楼施工，一台在2#楼施工，防止挤土效应，桩位应由内往外施工。
2、桩机就位：经选定的压桩机现场进场安装调试好以后，行至桩位处，使桩机夹持钳口中心与地面上的样桩基本对准，调平压桩机，再次校对无误，将长久步履落地受力。
3、吊桩喂桩：采用压桩机上的工作吊机，自行吊桩喂桩。第一节桩应用带桩尖的桩，当桩被运到压机附近后，采用单点吊法起吊，采用双千金（吊索）加小扁担（小横梁）的起吊法，使柱身垂直进入夹桩的钳口中。
4、桩身对中调直：当桩被吊入夹桩钳口后，由指挥员指挥吊机司机将桩机徐徐下降直到桩尖离地面10厘米左右为止，然后夹紧桩身，微调压桩机使桩尖对准桩位，并将桩压入土中0.5～1.0米暂停下压，再从桩的两个正交侧面校正桩身垂直度，待桩身垂直度偏差小于0.5%时才能够正式开压。
5、压桩：经过主机的压机油缸伸程之力将桩压入土中，每一次下压，柱入土深度约为1.5～2.0米，然后上升—再夹—再压，如此重复进行。当一节桩压到离地面80－100厘米时，进行接桩或放入送桩器，将桩压入设计标高，压桩力由压力表反映。压桩施工人员应认真记录桩入土深度和压力表读数。
6、接桩：电焊前，焊接件表面应清刷干净；电焊时，两名电焊工对称进行施焊，加快焊接速度，减少焊接变形，焊接应连续饱满，确保焊缝高度为6毫米。焊完后，焊缝应自然冷却8分钟后，继续进行施压工序。
7、送桩：利用现场的预制桩段做送桩器，施压预制桩最后一节桩的桩顶面达到地面以上1.5米左右时，在吊一节桩放在被压得桩顶面，不要将桩头连接起来，一直下压，将被压桩的桩顶面压入土层中，直到符合终压控制条件为止。然后，将最上面的一节桩拔出即可，此桩段仍可在以后的压桩中使用。

8、工艺流程图（见附图）
桩机就位
压桩机械进场与调试
现场测量放线定桩位
制定压桩流程

困桩、吊桩
接 桩
压 桩
插 桩
桩位正前方与正测方架设经纬仪

送 桩
桩平面位移测量
继续压桩

桩顶标高测量

压桩达到设计标高并达到设计承载力要求

压桩达到设计标高并达到设计承载力要求

拔出送桩、填桩孔

9、注意事项
在压桩过程中，若某一条桩出现如下情况，应停止压桩，报告设计单位、建设单位、监理公司等有关人员到现场商量解决，作出处理意见后方可继续压桩。
（1）桩的承载压力值急剧变化，或未达到设计深度要求遇有障碍物确实压不下去；
（2）桩身突然倾斜或出现严重位移；
（3）桩顶或桩身出现严重破裂或破碎；
（4）与邻桩长度相差太大又打不下，场地面严重隆超或发生位移。
九、打桩质量检查
（1）、管桩基础的工程桩成桩质量检查包括桩身垂直度，桩顶标高，桩身质量，并符合下列规定：
1、规范规定（DBJ/T15－22－98）预制桩的成桩垂直度偏差不得大于1%，而第一节底桩插入时的垂直度偏差不得大于0.5%；
2、桩顶标高允许偏差为＋100毫米。且满足管桩嵌入承台100毫米；
3、桩位偏差应符合规范规定。
①、单排桩或双排桩基纵向轴的误差不大于150毫米。
②、桩数为1～3根桩基中的桩误差不大于100毫米。
③、桩数位4～16根桩基中的桩允许偏差1/3桩径。
④、桩数大于16根桩基中的桩：最外边的桩允许偏差1/3的桩径；中间桩允许偏差1/2桩径。
（2）压桩工程验收
1、当桩顶设计标高与施工现场标高基本一致时，可待全部管桩施工完毕后一次性验收。竣工验收后，绘制打桩工程竣工图。
2、桩基设计文件和施工图，包括图纸会审纪要，设计变更通知书等。
3、桩位测量放线图，包括工程基线核签证单。
4、工程水文地质勘察报告。
十、施工与工期保证措施
在确保压桩质量同时加速施工进度，每台桩机平均日完成20～25个桩位，主要措施如下：
1、加快进场速度，在接到甲方进场通知后两日内设备进场并组装完毕，所有工作人员就位；
2、在设备进场组装期间，抓紧桩位定位放线工作，做到工序连续；
3、强化操作力度，桩机每天12-14小时运作，操作工人轮换作业；
4、确保设备运行正常，派出设备维护人员驻守现场，及时处理设备问题，确保设备工作效率。
5、加强管理桩供应运输车辆调度，确保本工程管桩供应；
6、在施工过程中如发生异常情况，立即向甲方现场代表汇报，并主动提出合理化建议，为设计人员及早确定处理意见创造条件；
7、配备得力的专业技术人员加强施工的技术管理，并组织最熟练的工人，保证操作质量和进度。
十一、安全保证措施
1、建立以项目经理为组长的安全生产领导小组，形成有效、完善的管理体系。
2、加强对现场职工的安全生产教育，提高自保、互保意识。坚持班前安全会议，提高工地全体职工的安全意识，自觉执行我公司制定的各项安全规章制度。
3、在工程施工中，认真执行国家有关施工安全的规定，特别是现场临时用电的安全措施。配电箱、配电柜必须装漏保护，设置安全接地，以及有关防雨、防雷、防暑等安全措施。
4、实行逐级的安全、技术、质量交底制度。开工前项目负责人要开好首次工地交底会议，实行交底与接受书面签字办法。
5、打桩前必须确认起吊机的吊钩已脱离吊桩工具，吊桩时确保捆线牢固。人员尽量远离起吊桩节。
6、要在规定的吊臂举升角内起吊额定的重量，以免起吊超负荷。
7、停机4小时以上，必须空运行3分钟，无异常现象方可进行工作。
8、接班时绝对不允许随便扳动手柄，以免桩落下伤人。
9、机械设备保养、检查，交接时应办理必要手续。
10、各种须持证上岗，严禁无证顶替现象。
11、工地各部分按规定悬挂安全标志，吊桩服从统一指挥。
12、夜间施工应保证有足够的照明灯光。
十二、文明施工管理
1、现场管理机构健全，人人责任明确。
2、坚持施工程序，工期达到合同规定要求。
3、安全防范措施落实，安全生产良好。
4、技术档案资料齐全，工程质量优良。
5、场容场貌文明、工具、材料放置整齐，废弃物料集中处理。
6、团结协作、相互关心、相互帮助、无打架斗殴违法乱纪事件。
7、环境、作息时间有专人负责管理。
十三、 工程安全事故应急救援预案
根据《中华人民共和国安全生产法》、《建筑工程生产管理系列》等有关法律法规的要求，全面贯彻“安全第一、预防为主”的方针，保障职工的生命健康、权利，减少安全事故中的人员伤亡和财产损失，特制定本工程的安全事故应急救援预案，负责本单位发生生产安全事故、火灾、爆炸、急性中毒、交通事故等紧急情况时的处理工作，特作如下规定：
1.组织机构
组长：项目经理；组员：各部门负责人、工地安全员。
2.职责
⑴组长职责：
①负责组建项目部、安全生产事故应急救援小组；
②负责制定本单位可行性的安全事故应急救援预案；
③负责急救员培训和购置急救用品等费用的落实；
④接到关于安全事故或紧急情况发生的报告后，根据报告人提供的情况立即用最快捷的方式作出指示，并通知救援小组其它成员迅速赶赴事故现场，组织抢救确保经济损失和社会影响减少到最底程度；
⑤负责安全事故或紧急情况发生时相关资源的协调、落实；
⑥当伤亡事故或紧急情况发生时，安全值班员及时、如实地向“ 项目部安全事故应急救援领导小组”报告；
⑦全面指挥事故现场的各项工作；
⑧负责接待外来及各级调查人员、媒体等单位，在情况发生时，组长为项目部对外发布消息的唯一人员；
⑨组长不在现场时，必须指定另一名小组成员代理组长职务。
⑵项目部安全事故应急救援小组其它职责
①召开安全会议等方式组织宣传应急小组的职责和工作程序，在安全教育中普及急救知识；
②在施工中必须有不少于2名的应急小组成员在岗，保证施工现场24小时内有人值班，建立有效的事故信息收集传送体系；
③制定“安全事故应急救援值班表”值班人、值班司机、急救员、值班纪律，附近医院名称、组长、组员的联系电话，公司应急救援领导小组及公司值班室联系电话，明确“999”、“120”急救电话；
④施工现场有职工施工时，必须配备值班车辆；
⑤值班司机必须熟悉附近两家医院的行车路线；
⑥施工现场配备急救用品，并负责急救用品的保管、维修、更换；
⑦当发生事故或紧急情况发生时，值班人员，现场负责人员立即拨打“999”、“120”急救电话，同时向项目部应急救援小组组长报告；
⑧应急救援小组接到安全事故的报告后，迅速赶赴事故现场，组织抢救；小组在组织施救工作的同时，必须有人监护施救现场的安全情况，避免混乱，并保护好现场。
⑶重伤及重伤以上事故急救程序
①当发生重伤安全事故或火灾爆炸、急性中毒、交通事故等紧急情况时，现场值班人员，负责人或第一目击人，需立即组织抢救，防止事态扩大，保护现场；
②在拨打急救电话时，要讲清发生事故准确的地点、伤者的伤害部位和情况，联系电话和接车人的接车地点；
③立即上报项目部应急救援小组；
④项目部应急救援小组组长接到报告后，应立即赶赴事故发生地点，组织抢救，立即通知“公司救援领导小组”保持通讯畅通，随时向上级报告情况；
⑤发生触电伤员无呼吸、无心跳情况时，在医护人员未到达之前或送往医院的途中，不停止急救员对伤员的心肺复苏抢救，尽力抢救伤员生命赢得时间；
⑥了解事故基本情况后，在规定的时限内应急救援小组组长向有关部门或领导如实报告。
⑷轻伤、重伤上报时限规定
事故发生后，对于轻伤或一般事故，项目部自行解决，上报公司相应主管部门，时间不得超过24小时，重伤及重伤以上事故、火灾、爆炸、急性中毒、交通事故等紧急情况，应立即向“项目部安全事故应急救援领导小组”报告，最迟不得超过2小时，在安全事故情况发生时，应注意保护现场，进行拍照，作好记录，因抢救伤员，必须移动的器材、设备等，应在事故发生后，讲清器材、设备的原置地点，应为事后处理留下真实的资料，严禁毁灭证据或伪造事故现场，否则将承担相应的法律责任。
十四、工程资料管理
工程资料是工程的软件与工程实物（硬件）同样重要，是工程验收及今后查考的必要依据，必须按照齐全、完整、正确、及时的原则完成。齐全是指要按资料目录要求列出的内容没有缺乏。完整是指每份资料的内容无缺漏，有关单位与当事人签字盖章无缺漏。正确是指填定的内容符合事实，如实描述客观发生的过程，无虚报与杜载，无过程与时间前后的矛盾。及时是指资料与工程进行同步记录，及时签署，避免事后追记、补记，并做到及时归档。工程项目负责人要抓工程硬件同时抓紧工程资料工作，督促下属工程施工人员做好工程资料工作，并努力争取业主、监理、总包及设计等各个单位的支持，做好联络与协调工作，落实工程资料的各项签署盖章手续。
