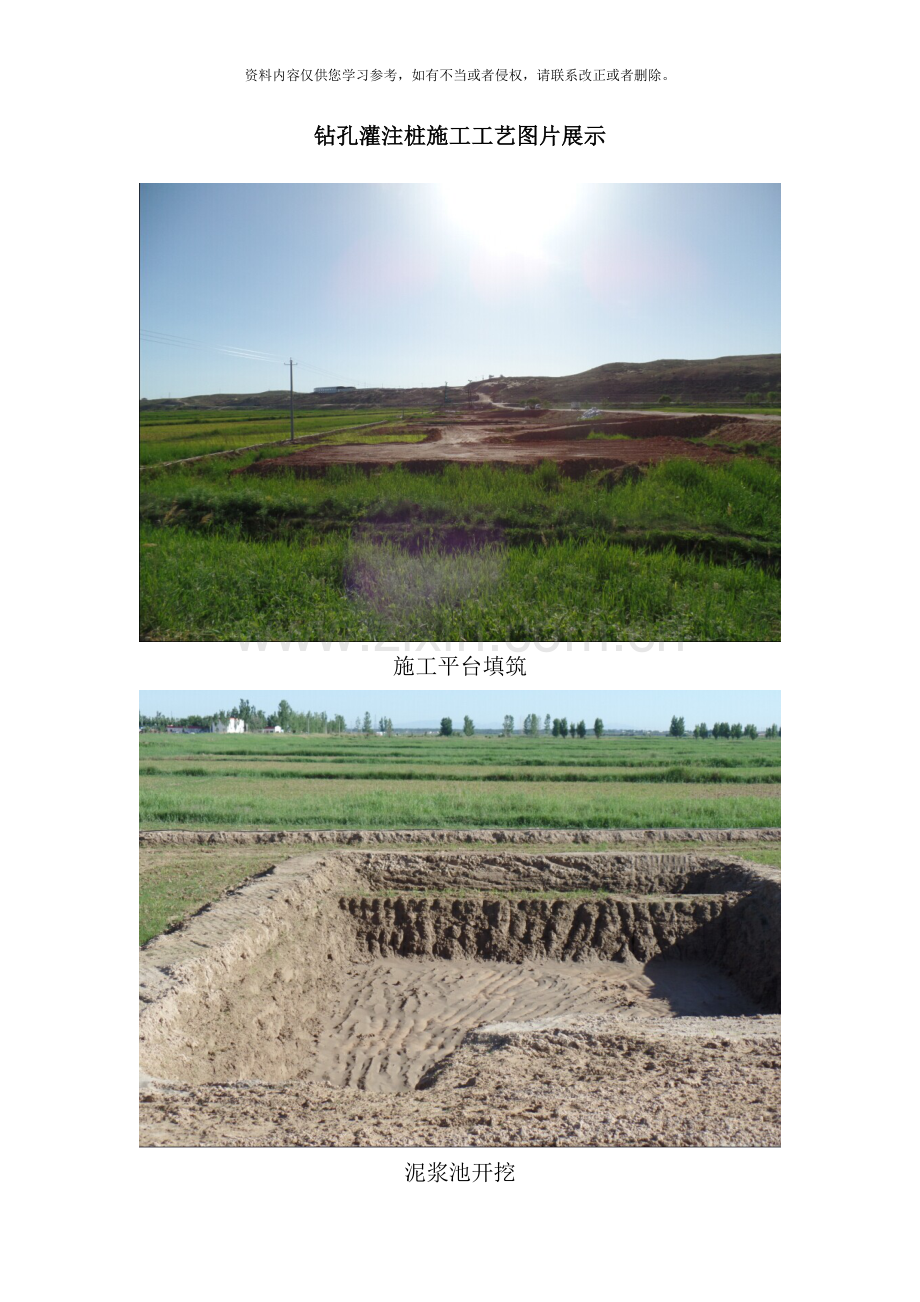

钻孔灌注桩施工工艺图片展示

施工平台填筑

泥浆池开挖

桩位中心测量

钢板加工制作钢护筒

辊床卷板机滚压钢护筒

履带吊吊装护筒

振动锤埋设护筒

振动锤埋设护筒到位

桩位复测

钻孔前护筒孔位中心检测

旋挖钻机就位孔中心

造浆剂造浆( 膨润土+纯碱)

钻机钻进

钻机钻渣弃土

钻孔补浆

钻进施工

成孔测绳量测

渣样留存

检孔器检测孔径、 垂直度

钢筋笼吊装

力矩扳手固定连接套筒

钢筋笼焊接、 下放

导管水密性试验

导管水密性试验压力表

下放导管

清孔

掏取泥浆

泥浆比重检测

含砂率检测

粘度检测

安装大料斗

放入皮球( 隔离砼与泥浆, 防止砼夹泥)

砼坍落度拌合检测

砼坍落度检测

砼灌注

砼灌注

测绳量测砼灌注深度

导管拔除
