中色(宁夏)东方集团公司新产业园区生活区办公楼1﹟、职工食堂2#及宿舍楼4﹟工程 施工组织设计

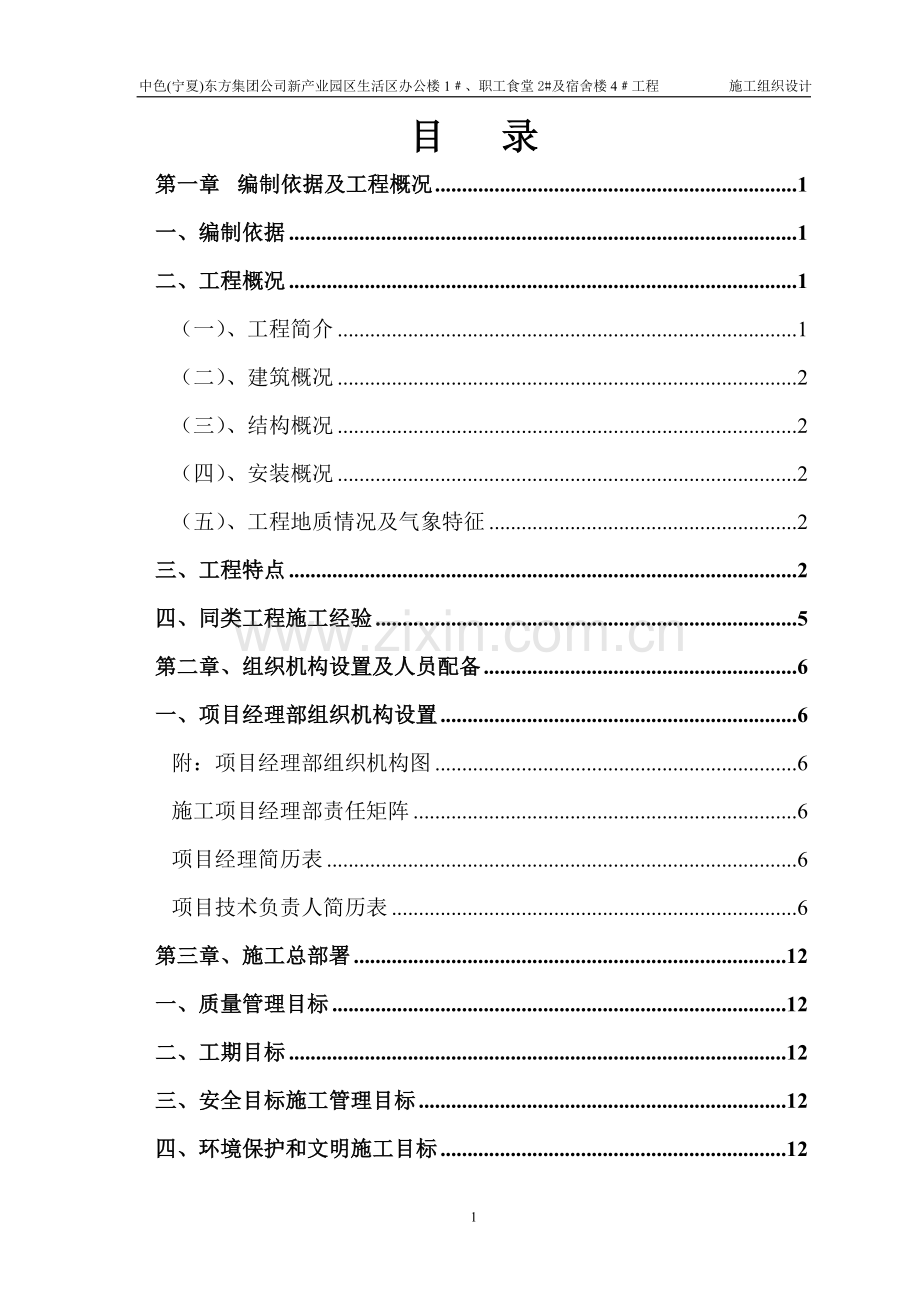

目 录
第一章 编制依据及工程概况 1
一、编制依据 1
二、工程概况 1
（一）、工程简介 1
（二）、建筑概况 2
（三）、结构概况 2
（四）、安装概况 2
（五）、工程地质情况及气象特征 2
三、工程特点 2
四、同类工程施工经验 5
第二章、组织机构设置及人员配备 6
一、项目经理部组织机构设置 6
附：项目经理部组织机构图 6
施工项目经理部责任矩阵 6
项目经理简历表 6
项目技术负责人简历表 6
第三章、施工总部署 12
一、质量管理目标 12
二、工期目标 12
三、安全目标施工管理目标 12
四、环境保护和文明施工目标 12

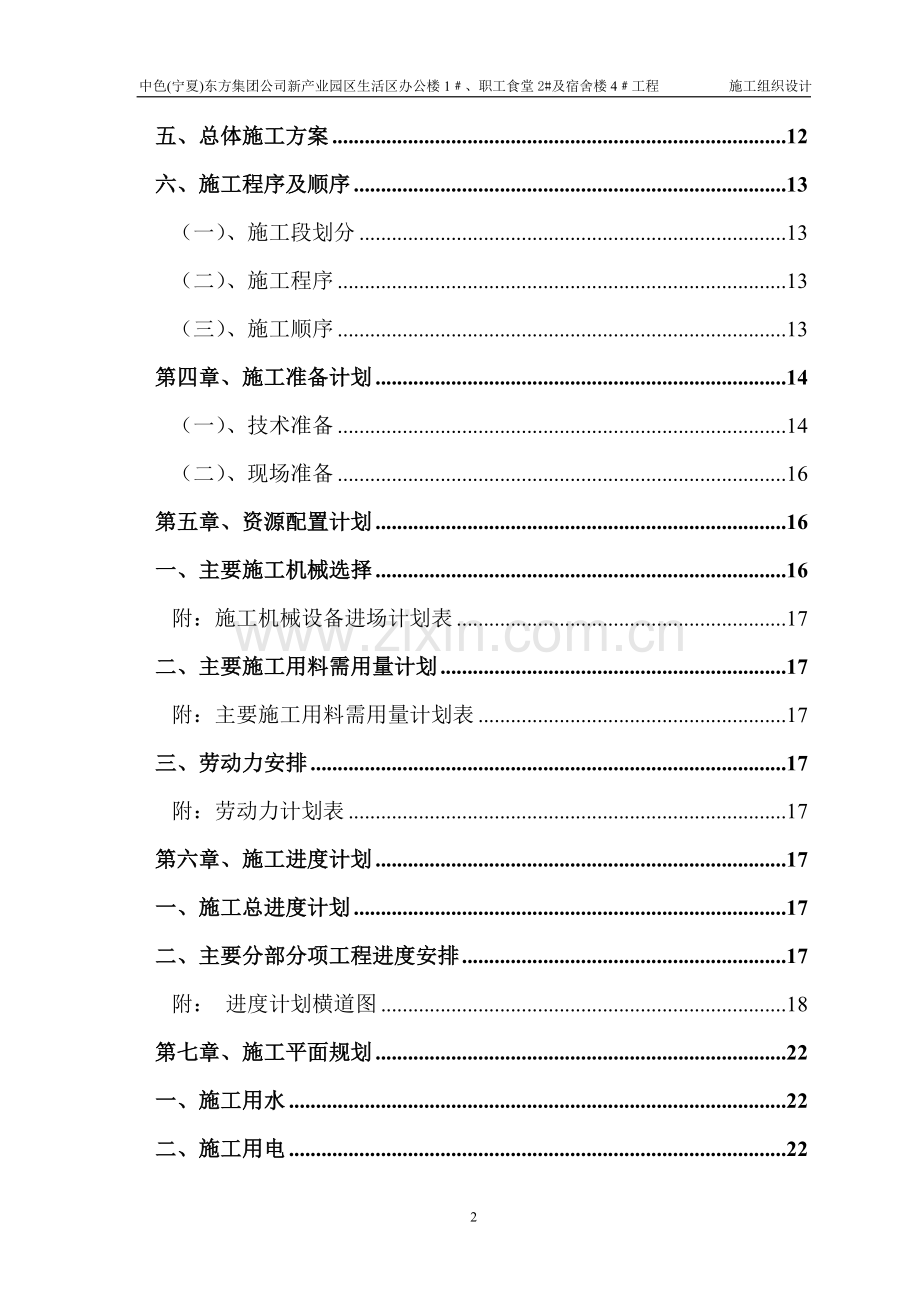

五、总体施工方案 12
六、施工程序及顺序 13
（一）、施工段划分 13
（二）、施工程序 13
（三）、施工顺序 13
第四章、施工准备计划 14
（一）、技术准备 14
（二）、现场准备 16
第五章、资源配置计划 16
一、主要施工机械选择 16
附：施工机械设备进场计划表 17
二、主要施工用料需用量计划 17
附：主要施工用料需用量计划表 17
三、劳动力安排 17
附：劳动力计划表 17
第六章、施工进度计划 17
一、施工总进度计划 17
二、主要分部分项工程进度安排 17
附： 进度计划横道图 18
第七章、施工平面规划 22
一、施工用水 22
二、施工用电 22
三、施工道路 22
四、临设布置 22
附：施工总平面布置图（见附图） 23
水、电道路和文明施工布置图 23
五、施工用水、用电量计算 23
第八章、分部分项工程施工方案 24
（一）、施工测量 24
（二）、土方工程 26
（三）砂夹石地基处理 26
（四）、钢筋工程 26
（五）、模板工程 27
（六）、混凝土工程 27
（七）、砌筑工程 28
（八）装饰装修工程 29
（九）、门窗工程 33
（十）、屋面工程 34
（十一）、室外工程 34
（十二）、脚手架工程 35
（十三）给排水工程 36
（十四）采暖工程 39
（十五）电气安装工程 41
第九章、确保工程质量的技术组织措施 48
一、八冶公司质量方针 48
二、工程质量目标：合格。 48
三、质量管理体系 48
四、自检互检体系 48
五、质量控制点的设置 49
六、过程控制的主要方法 49
第十章、防止质量通病的措施 55
第十一章、成品保护措施 55
第十二章、确保安全生产的技术组织措施 63
一、安全管理体系认证和安全资格 63
二、安全生产目标 63
三、安全管理体系 63
四、安全生产责任制 63
五、安全生产制度 66
六、保证安全生产的具体措施 74
七、突发性事故应急预案措施 82
第十三章、确保文明施工的技术组织措施 84
一、现场管理 84
二、生活卫生管理 85
三、企业形象 85
第十四章、环境保护措施 85
一、防止粉尘污染： 86
二、防止水污染 86
三、防止施工噪声污染： 86
四、建筑废弃物管理： 86
五、易燃、易爆物品和油品、化学品的管理 87
六、降耗节能措施 87
第十五章、冬季施工措施 87
第十六章、主要材料及资金需用计划 87
附：资金需用量计划表 88
第十七章、本工程采用的新技术、新工艺、新材料、新设备 88
第十八章、合理化建议 89
第十九章、工程回访与保修服务 90

92

中色（宁夏）东方集团新产业园区
生活区办公楼1#、职工食堂2#及宿舍楼4#工程
施工组织设计

第一章 编制依据及工程概况
一、编制依据
（一）、中色（宁夏）东方集团公司新产业园区生活区办公楼1#、职工食堂2#及宿舍楼4#工程施工图。
（二）、中色（宁夏）东方集团公司新产业园区生活区办公楼1#、职工食堂2#及宿舍楼4#工程《招标文件》、答疑和现场踏勘情况。
（三）、本工程执行的国家现行标准、规范及行业和地方规范标准。
（四）、国家现行的有关法律、法规
（五）、八冶公司《质量手册》、《程序文件》、《作业指导书》和《企业标准》。
（六）、本公司现有的施工技术装备、劳动力等资源状况及公司在近几年承建的同类工程中积累的较为成熟的施工经验。
二、工程概况
（一）、工程简介
工程名称：中色（宁夏）东方集团公司新产业园区厂前区办公楼1#、职工食堂2#及宿舍楼4#工程。
工程地点：宁夏石嘴山市大武口区。
工程规模：办公楼1#建筑面积4899.48m2，职工食堂2#建筑面积1551.02m2，宿舍楼4#建筑面积3749.24㎡。
建设单位：中色（宁夏）东方集团公司
设计单位：呼和浩特市建筑勘察设计研究院有限责任公司
（二）、建筑概况
建筑概况见建筑概况一览表
（三）、结构概况
结构概况见结构概况一览表
（四）、安装概况
安装概况见安装概况一览表
（五）、工程地质情况及气象特征
1、工程地质概况：本工程场地位于宁夏回族自治区石嘴山市大武口区工业园区。地基持力层为细砂层上人工回填天然级配砂夹石，无地下水。
2、气象概况：月平均最高气温25.6℃，最低气温-17.3℃，全年主导风向为西北风，标准冻土深度为0.73m。
三、工程特点
1、本工程招标文件要求：2008年8月23日开工，2008年12月15日竣工，总工期115日历天。施工工期十分紧张，短期内需投入大量的劳动力、施工料具和资金，且交叉作业多，给安全生产带来一定影响。
2、土方开挖范围内为砂土层，在基础施工中重点做好防止基坑塌方的措施。
3、工程施工历经约一个月冬季，给施工成本及工程质量带来一定影响。
建筑概况一览表

序 号
项 目
内 容
办公楼1﹟
职工食堂2﹟
宿舍楼4﹟
1
建筑面积
4899.48m2
1551.02 m2
3749.24m2
2
平面轴线尺寸
79.85m×15.0m
39.60m×19.80m
59.25m×15.0m
3
层 数
地上四层
地上二层
地上四层
4
层 高
一层3.5 m，
二~四层3.2 m
一层4.2 m，
二层3.9m
一层3.0 m，
二~四层2.9m
5
建筑高度
13.49m
8.1m
12.32 m
6
建筑用途
办公
食堂
宿舍
7
建筑物使用年限
50 年
50 年
50 年
8
抗震等级
二级
二级
二级
9
屋面防水等级
Ⅲ 级
Ⅲ 级
Ⅲ 级
10
外墙面
玻璃幕、花岗岩
玻璃幕、墙面砖、涂料
仿石砖、墙面砖、涂料
11
内墙面
乳胶漆、釉面砖
乳胶漆、釉面砖
乳胶漆、釉面砖
12
顶 棚
乳胶漆、PVC条板
乳胶漆、PVC条板
乳胶漆、PVC条板
13
地 面
地板砖、花岗岩
地板砖、花岗岩
地板砖
14
楼 面
地板砖、花岗岩
地板砖、花岗岩
地板砖
15
门
防盗门、夹板门
夹板门
镶板门、夹板门
16
窗
塑钢框中空玻璃窗
塑钢框中空玻璃窗
塑钢框中空玻璃窗
17
屋

面
类 型
不上人屋面
上人、不上人屋面
不上人屋面
保温层
100mm厚聚苯板
100mm厚聚苯板
100mm厚聚苯板
防水层
SBS防水卷材
SBS防水卷材
SBS防水卷材

结构概况一览表
序号
项 目
办公楼1﹟、职工食堂2#、宿舍楼4﹟
1
建筑
地基
基础
持力层
细砂层上人工回填天然级配砂夹石
2
建筑
结构
基 础
柱下独立基础、墙下条形基础
主体结构
现浇钢筋砼框架
3
墙 体
±0.000以下普通砖墙，±0.000以上加气砼砌块墙。
4
抗震等级
二 级
5
设防烈度
8 度
6
抗震设防分类
丙 类
7
结构设计基准期
50 年
8
砼
强
度
C30
基础、框架柱、梁及板
C25
圈梁、构造柱
C10
基 础 垫 层

安装概况见安装概况一览表
系 统
名 称
项目
设 计 要 求 及 系 统 做 法
管线类别及连接方式
暖
通
系
统
采
暖
工
程

本系统供热热煤为95/70℃低温采暖热水。系统采用同程式系统，热负荷Q=360.10KW。管道安装完毕后，进行试压冲洗。
采暖系统采用钢管焊接。GC-1型钢制散热器。
DN小于32MM丝扣连接，
给
水
排
水
系
统
室内给 水排水
本工程分为冷水给水系统与热水冷水系统,均为下行上供形式.淋雨器、盥洗槽、洗涤盆均采用冷热水双管供水，地沟内热水供、回水管均作50mm厚岩棉保温，系统作０.9Mpa水压实验。
供水管道采用PP-R管。给水总管采用焊接钢管，管径小于50mm螺纹连接。管径大于50mm法兰连接，消防采用镀锌钢管，排水管地上部分采用UPVC管粘接。地下部分采用柔性接口球墨铸铁管。
电
气
系
统
照

明

系

统
电源采用TN-C-S系统，就进经电缆埋地引来，电缆进户时穿钢管保护 ，进户时重复接地。引至总配箱再分别向单元配电箱分配全楼和卫生间局部等电位联接，具体作法见《等电位连接安装02D501-2》。总照明配电箱及单元配电箱设于一层，全楼做等电位联结。。插座和照明回路用PVC管。
焊接钢管
PVC管

四、同类工程施工经验
我公司承建了95861部队办公大楼、甘肃省省委33层住宅楼等多项办公楼及宿舍楼工程的施工，特别是在建的宁夏理工学院新校区图书馆及信息中等工程的施工，对建设地点的地质、气象条件非常熟悉。在以上工程的施工中积累了丰富的施工经验，锻炼了一批工程施工技术人员及操作人员。凭借这些经验，我公司一定能在业主要求的工期内干好本工程，为业主交一项满意的工程，使本工程成为厂区建设中的亮点工程。
第二章、组织机构设置及人员配备
一、项目经理部组织机构设置
1、项目管理组织机构设置计划
如我单位荣幸中标，本项目将列为公司重点工程，采用“项目法”组织施工。项目经理部本着精干、高效、结构合理的原则组建，选配具有开拓精神、经验丰富、勤奋实干、科学务实且有同类工程施工经验的工程技术和管理人员组成项目管理班子。
2、项目管理组织机构的组建
根据本工程的特点，公司将任命具有丰富施工经验和同类工程施工经历的同志担任本工程的项目经理。同时抽调管理能力和责任心强、技术过硬、具有同类工程创优经验的管理人员组成项目经理部管理层。
3、项目经理部管理部门定员配置
见项目管理机构配备情况表
附：项目经理部组织机构图
施工项目经理部责任矩阵
项目经理简历表
项目技术负责人简历表

项目管理机构配备情况表
职务
姓名
职称
执业或职业资格证明
已承担
在建工程情况
证书名称
级别
证号
专业
项目数
主要项目名称
项目
经理
吴国友
工程师
项目经理
壹级
7608101213
工民建
无
无
技术
负责人
刘秉文
高级
工程师
职称证书
高级
NO： 6251863
工民建
无
无
项目
副经理
鹿金鹏
工程师
项目经理证书
贰级
7608202685
工民建
无
无
安装项目
副经理
宗有会
工程师
项 目经理证
贰级
7608209006
工民建
无
无
土建项目
技术员
范国勇
工程师
职称证书
中级
6251752
工民建
无
无
安装
技术员
刘清银
工程师
职称证书
中级
6253845
机电
无
无
质检员
王在东
工程师
质量检查员
中级
甘建质
200712669
工民建
无
无
施工员
祁军荣
助理
工程师
施工员
初级
甘建施
200725959
工民建
无
无
施工员
胡炳斗
工程师
施工员
中级
甘建施
200725999
工民建
无
无
安全员
甄 毅
工程师
安全员
中级
甘建安
200814172
工民建
无
无
机械
管理员
杨小峰
助理
工程师
机械管理员
初级
甘建机
20073278
机械
无
无
预算员
袁玉峰
经济师
预算员
中级
05040038
建筑工程
无
无
测量员
杨庭军
经济员
岗位证书
初级
6211200062
工民建
无
无
材料员
龚维军
助理
经济师
岗位证书
中级
甘建材20067902
工民建
无
无
一旦我单位中标，将实行项目经理负责制，我方保证并配备上述项目管理机构。上述填报内容真实，若不真实，愿按有关规定接受处理。项目管理班子机构设置、职责分工等情况另附资料说明。

项目经理部组织机构图

项目经理
项目副经理
项目技术负责人
技

术

员
质

量

检

查

材

料

供

应

安

全

保

卫

财

务

计

划

预

算

劳

资

定

额

施

工

员

机

械

员

木 工
班 组
钢 筋
班
砼 工
班 组
抹

灰

班
架
子工

班 组
油 工 班 组
测 量

班 组
机 械 班 组
焊

工

班 组
维护电工

班 班 组

项 目 经 理 简 历 表

姓名
吴国友
性别
男
年龄
44
职务
项目经理
职称
高级
学历
大专
参加工作时间
1989.7
担任项目经理年限
15
项目经理资格证书编号
7608101213
在建和已完工程项目情况
建设单位
项目名称
建设规模
开、竣工
日期
在建或
已 完
工程质量
青铜峡铝电有限责任公司
三期电解车间CD车间东扩
470万
2003.3.10
2003.8.9
已完
合格
兰州大学
榆中校区图书馆
3517万
2003.9.16/
2004.8.21
已完
鲁班奖
95861部队
机关办公楼
2456万
2004.8.16/
2005.10.15
已完
部优
宁夏理工学院
新校区二期工程ⅱ标段图书馆、信息中心工程
3672万
2007.5.28
2008.5.20
已完
合格

技 术 负 责 人 简 历 表

姓名
刘秉文
性别
男
年龄
43
职务
项目技术负责人
职称
工程师
学历
大专
参加工作时间
1986年9月
从事技术负责人年限
16年
在建和或已完工程项目情况
建设单位
项目名称
建设规模
开竣工日期
（日历天）
在建或已完

质量
标准
青铜峡铝电有限责任公司
三期电解车间CD车间东扩
470万
2003.3.10
2003.8.9
已完
合格
兰州大学
榆中校区图书馆
3517万
2003.9.16/
2004.8.21
已完
鲁班奖
95861部队
机关办公楼
2456万
2004.8.16/
2005.10.15
已完
部优
宁夏理工学院
新校区二期工程ⅱ标段图书馆、信息中心工程
3672万
2007.5.28
2008.5.20
已完
合格

第三章、施工总部署
一、质量管理目标
质量目标：合格。
二、工期目标
本工程计划工期与招标文件要求工期一致：2008年8月23日开工，2008年12月15日竣工，施工总工期为115日历天。
三、安全目标施工管理目标
贯彻“安全第一，预防为主”的安全生产方针，安全生产管理目标达到合格。杜绝死亡和重伤、重大机械设备安全事故，杜绝职业病、重大火灾和爆炸事故的发生。确保伤亡事故为零、重大设备事故为零，千人负伤率控制在3‰以内。
四、环境保护和文明施工目标
文明施工管理目标达到合格标准，认真贯彻执行《建筑施工安全检查标准》JGJ59-99。尊重当地民俗、民风、保护环境，施工现场整洁有序,减少和降低施工噪音及对周围环境的污染。
五、总体施工方案
1、现场设置1个钢筋加工厂，钢筋加工厂由2台钢筋切断机、2台钢筋弯曲机、1台钢筋调直机及1台闪光对焊机组成，日最大钢筋加工能力20T。
2、每栋楼各设1台QTZ-40固定式塔吊进行其覆盖范围的水平及垂直运输。
3、土方工程：土方开挖采用机械大开挖，人工配合修边、清底方案，零星土方开挖采用人工挖土方案；土方回填采用蛙式打夯机和冲击夯分层夯实。每个单位工程采用自西向东从线进行机械大开挖的施工方法。
5、现浇混凝土构件采用10mm厚高强覆塑竹胶板、50×80木方、钢脚手杆扣件加固方案。
6、钢筋采用机械加工，人工绑扎。框架柱纵筋采用电渣压力焊接头，框架梁纵筋采用单面搭接焊接头，圈梁、构造柱纵筋采用绑扎搭接接头。
7、混凝土采用商品砼，机械振捣；覆盖浇水养护。
六、施工程序及顺序
（一）、施工段划分
每栋楼各施工阶段，均水平方向整体为一个施工段，垂直按层组织流水施工。每栋楼平行作业。
（二）、施工程序
均按先地下后地上，先结构后围护，先主体后装饰，先土建后安装工程的施工顺序进行施工。
（三）、施工顺序
1、办公楼1#、职工食堂2#、4#宿舍楼工程，基础和主体结构工程施工顺序见基础、主体结构工程施工流程图。
2、装饰工程施工顺序
室内装饰基层及面层部分均随主体进度从下而上插入施工，门窗框安装在抹灰前插入施工，门窗扇安装在内涂饰前插入施工。
第四章、施工准备计划
（一）、技术准备
1、项目经理、管理人员名单报公司生产安全部门备查。施工人员首先要认真学习和掌握有关质量标准和施工工艺，各专业施工队应结合本工程的特点，组织学习，进行技术交底，确保工程质量。
2、参加由建设单位主持召开的图纸会审，技术人员为施工顺利进行提供可靠的技术保障。
3、施工方案评审：对施工过程中各种资源的配置、施工程序、质量、工期、安全、文明施工、环境保护等指标和具体措施进行评审，为编写施工组织设计提供依据。
4、在规定时间内完成施工组织设计编制工作，并按规定审批程序审批后，报监理单位、建设单位确认。
5、签订质量责任书，实行三级技术交底制。
6、对参与项目实施及过程控制的有关人员进行培训，合格后方可上岗作业。
基础、主体结构施工流程
主体结构验收
基坑开挖砂夹石垫层
基础验收
一层梁板砼浇筑
重复以上流程
框架填充墙砌筑
开工准备
施工测量与复核
基础、地梁

一层柱钢筋
一层柱模板
一层柱砼浇筑
一层梁板模板
一层梁板钢筋

验槽、动载试验
钢筋隐蔽验收
钢筋隐蔽验收

7、项目技术负责人组织编制各分项工程的特殊工序作业指导书，推行样板引路制度。
8、认真熟悉图纸，根据施工方案、技术、安全交底的具体措施选用材料，由技术员负责组织模板、钢筋翻样等，提前提出加工计划。
9、制定材料复检计划。
10、制定工程测量方案，确定测量基准点和基线的布控，做到布点合理，观测方便，测定的制桩点，要有保护措施。
11、施工图纸及有关文件应齐全，现场水、电、供应满足连续施工要求，配备的资源能保证正常施工。
12、制订新技术、新工艺、新材料应用计划，对参管理和施工的人员进行必要的培训。
13、材料部门应提前落实材料、设备的进货渠道，按施工所需材料计划，做好材料及设备的供应准备工作。
14、项目部配备必要的规范、规程、标准、相关的法律法规及管理办法等，并组织相关人员学习、落实。
（二）、现场准备
1、室内准备：在熟悉图纸的基础上，做好施工图纸的翻样工作。满足施工各阶段的要求，落实内外加工定货，合理安排各类周转材料和施工机械设备的进场时间，做到有计划、有步骤。早落实、按需进场，合理利用。
2、室外准备：将施工现场的用水引至使用地点，供水干管管径选用φ48mm钢管。施工用电采用“三相五线制”配线，保护零线每隔30m做重复接地，场内分配电箱至用电设备的导线采用胶皮软线，所有机械、电器设备、开关箱外壳必须与保护零线连接。
3、按总平面布置图铺设施工现场内临时施工道路。
第五章、资源配置计划
一、主要施工机械选择
机械机具准备，依据总体施工方案及施工总进度计划安排，施工机械必须经检验试验合格后准入使用。本工程共投入施工设备68台（套），施工用电设备总功率121.0KW，电焊机械总容量196KVA。
附：施工机械设备进场计划表
二、主要施工用料需用量计划
以满足总体施工方案、施工进度及施工质量为目标配置施工用料。
附：主要施工用料需用量计划表
三、劳动力安排
根据施工进度计划、劳动定额及我公司历年同类工程施工经验进行劳动力需用量计算，其高峰期劳动力为353人。主要劳动力以公司施工过同类工程的项目部为主，同时从公司其它项目部抽调骨干人员构成主要劳动力进行合理安排，必要时实行三班连续作业，以保证工期目标的实现。
附：劳动力计划表
第六章、施工进度计划
一、施工总进度计划
本工程计划2008年8月23日开工；2008年12月15日竣工；总工期115日历天。
二、主要分部分项工程进度安排
土方开挖： 2008年8月27日～2008年8月29日， 计3天。
砂夹石垫层：2008年8月30日～2008年9月6日， 计8天。
基础工程：　2008年9月7日～2008年9月19日， 计13天。
主体结构工程：2008年9月16日～2008年10月23日， 计37天。
地沟、土方回填：2008年10月4日～2008年10月13日，计9天。
砌筑封闭： 2008年10月14日～2008年11月6日， 计24天。
室内抹灰： 2008年10月20日～2008年11月12日， 计24天。
楼地面工程：2008年10月26日～2008年11月22日， 计27天。
室内乳胶漆： 2008年11月4日～2008年11月30日， 计27天。
栏杆扶手制安：2008年11月28日～2008年12月6日， 计9天。
屋面工程： 2008年10月24日～2008年11月15日， 计23天。
外墙抹灰保温：2008年10月24日～2008年11月15日 计23天。
室外工程：2008年11月4日～2008年11月15日， 计12天。
地下管道安装：2008年10月14日～2008年10月22日， 计9天。
室内管道安装：2008年10月23日～2008年11月12日， 计21天。
卫生器具安装：2008年11月13日～2008年12月3日， 计21天。
试压： 2008年11月13日～2008年11月15日， 计3天。
配电箱安装电缆敷设：2008年11月4日～2008年11月21日，计18天。
开关插座灯具安装：2008年11月22日～2008年12月3日，计12天。
防雷接地：2008年11月22日～2008年12月3日， 计12天。
电气调试：2008年12月4日～2008年12月6日， 计3天。
清理、竣工验收：2008年12月4日～2008年12月15日， 计12天。
附： 进度计划横道图

施工机械设备进场计划表
序号
设备名称
型号
规格
数 量
(台)
国 别
产 地
制 造
年 份
额定
功率
生 产
能 力
用于施工部位
备注
1
塔式起重机
QTZ40
3
湖南
1997年
3×23.5KW
100吊次/班
全部工程

2
振动压路机
YZ25-5
2
徐州
2004

地基工程

3
反铲挖掘机
W-1001
2
江 苏
2001

450m3/班
土方开挖

4
自卸汽车
15T
6
湖 北
2004

25趟/班
土方工程

5
蛙式打夯机
HW-70
6
兰 州
2003
4×3KW

土方回填

6
冲击夯
HC-700
4
浙江
2005
2×2.2KW
150m3/班
土方回填

7
装载机
ZL-50C
1
厦 门
2006

500m3/班
土方工程

8
砂浆搅拌机
JDY500
2
成 都
2005
2×15.5KW
25m3/班
砌筑工程

9
钢筋切断机
QJ40-1
2
太 原
1999
2×5.5KW
12-20T/班
结构工程

10
钢筋弯曲机
WJ40
2
重 庆
1999
2×3KW
4-8T/班
结构工程

11
钢筋对焊机
UN1-75
1
上 海
2003
100KVA
120根/班
结构工程

12
钢筋调直机
GJ4-14
1
浙江
2001
9.5KW
3 T/班
结构工程

13
插入振动器
ZX50
6
兰 州
2002
6×1.1KW

结构工程

14
平板振动器
ZB11
3
成 都
2002
3×1.1KW

结构工程

15
木工圆锯
MJ114
2
成 都
2005
2×3KW

16
机动翻斗车
JS-1
4
洛 阳
2006

全部工程

17
交流电焊机
BX1-500
4
重 庆
2004
4×24KVA

全部工程

18
气割工具

1套

全部工程

19
磨光机
φ125
2
上 海
2003
2×1KW

安装工程

20
磁力钻
J3C-AP01-32
1
上 海

1.5KW

安装工程

21
无齿锯
SQC-φ400
3
成 都

3×2.5KW

安装工程

22
钻孔机

1
苏 州

1×10 KW

安装工程

23
套丝机
TQ3
3台
上 海
1999
3×0.75KW
DN15-DN150
安装工程

24
弯管机
WC27-108
2台
北 京
2001
2×0.75KW
DN50-DN150

25
经纬仪
DJ6-X3
2
苏 州
2000

全部工程

26
水准仪
S2-006
2
南 京
2008

全部工程

合 计

68

121.0KW/196KVA

主要施工用料需用量计划表
序号
名称
规格、型号
单位
数量
用 途
1
竹胶模板
2440×1220×10mm
m2
7500
砼构件
2
脚手钢管
Ø48×3.5
T
160
脚手架、模板支承
3
扣件
对接转角直角
千个
30
与脚手钢管配套使用
4
竹脚手板
300×3000mm
千块
1.5
脚手架
5
密目网
1800×600
m2
4200
外脚手架封闭用
6
木 方
50×80mm
m3
100
与竹胶模板配套使用
7
倒 链
3T
台
2
现场备用
8
砼场坪
100mm厚C10
m2
500
搅拌站、办公室
9
安全带

条
60
高空作业
10
镝 灯
3KW
个
3
夜间照明用
11
红 砖
53×115×240
m3
60
大临用
12
焊 管
φ48-φ32
m
300
现场施工用水干管
13
胶皮管
橡胶夹布压力胶管φ30
m
200
砼养生用
14
电 缆
BX-3×70+2×50
m
300
现场施工用电干线
BLX-3×50+2×35
m
50
钢筋加工厂配电

劳动力进场计划表
单位：人
序号
工 种
施 工 阶 段
8月
9月
10月
11月
12月
1
木 工
0
80
80
20
0
2
钢筋工
10
60
60
10
0
3
砼 工
5
20
20
10
0
4
瓦 工
10
20
40
40
0
5
抹灰工
5
0
60
60
0
6
维护电工
2
2
2
2
2
7
机械工
10
4
6
6
2
8
测量放线
4
4
4
4
4
9
油 工
2
0
0
35
35
10
电焊工
1
4
14
14
1
11
架子工
2
10
10
4
4
12
起重工
0
2
2
2
2
13
管工
0
4
15
15
5
14
电工
0
15
15
15
5
15
普 工
15
20
25
20
10

合 计
58
245
353
257
70

第七章、施工平面规划
一、施工用水
施工用水由业主指定水源用Ø48钢管接入，安装水表，干管沿施工道路边埋地敷设，支管采用Ø32钢管，在办公区、砂浆搅拌站、厕所处各设给水阀，各建筑物附近均设给水阀用于砼养护及临时供水使用。具体位置见施工总平面布置图。
二、施工用电
根据施工用电量计算，施工现场用电从业主指定电源接至现场一级配电箱，然后分别接至办公区、砂浆搅拌站、钢筋加工场、模板加工场、塔吊，并设分配电箱；各建筑物附近均设分配电箱用于临时接电。
三、施工道路
现场内施工道路采用300厚天然级配砂夹石铺设4m宽。办公区内设1.5米宽砖铺人行道。
四、临设布置
本工程施工现场不设生活区，生活区利用原有生活区。施工现场内设置办公区、临时库房、钢筋及模板加工场、标养室、值班室及水冲式厕所。施工现场大门入口边采用1.8m高砖砌围墙，外侧抹灰后刷涂料，书写五牌一图和公益性宣传标语；其余两边设1.8m高彩板围墙，围墙以已建围墙为主。
附：施工总平面布置图（见附图）
水、电道路和文明施工布置图
五、施工用水、用电量计算
1、施工用水量计算
（1）施工现场用水量按日最大搅拌砂浆量估算
q1=
（2）施工机械用水量很小，计算时不予考虑。
（3）施工现场不设生活区，不于考虑。
(4)消防用水量不予考虑。
（5）总用水量计算
Q= 1.74L/s
（6）干管管径计算（水流速按1.0M/S计算）

选用ø48钢管，内径41mm，满足施工用水要求。
2、施工用电量计算
本工程安装与土建穿插进行施工，施工总用电量计算。即：

=
=255.6KVA
本工程施工用电干线采用三相五线制配线，故施工干线总用电量为：
允许线电流
=284.8（A）
选用BL-3×70+2×50铜芯橡皮线，满足允许电流要求。
电压降%=%=9.86%﹤10%，符合电压降要求。
第八章、分部分项工程施工方案
（一）、施工测量
1、组织管理
（1）成立测量管理小组，负责施工过程中的测量放线管理工作。
（2）制定具体可行的“项目测量管理制度”，明确有关测量仪器的管理、校正检验使用规定及有关人员的职责。
（3）测量仪器必须在规定的校正检验期内使用。
（4）测量定位前，进行现场踏勘和熟悉图纸，确定测量定位方案。并由项目技术负责人组织，由项目测量工程师进行详细的技术交底。
2、总平面控制及高程控制
（1）轴线控制（平面定位）
按给定的轴线和高程控制点，经监理确认后测设主控轴线M-N，以主控轴线和高程控制点为基线和基点测设主轴线控制点和高程控制点。控制点采用深埋式控制桩，控制桩顶部设钢板刻线标识。控制桩采用200×200×1500砼桩，控制桩顶埋置100×100×4钢板，刻划十字线。
附：测量定位示意图：

（2）高程控制
高程控制点依据建设单位提供的水准基准点引用测量，对各高程控制点要进行闭合复测，使这些高程控制点达到二等水准测量精度，报请建设、监理单位复核后，埋设高程控制桩。
4、标高控制
±0.000以下部分的标高用水准仪通过高程控制点控制。一层及以上在一层框架柱上弹出+500mm线作为基准标高线，各部位标高均以基准标高线为准，用钢尺传递，并用水准仪层层闭合复核，减少传递过程中误差的累计。
5、垂直度控制
垂直度控制用“天顶法”，每层结构完成后，要及时将轴线测设到结构柱或填充墙上，以便于上部结构施工时控制轴线及垂直度，并用经纬仪校核。
（二）、土方工程
基坑土方开挖每栋楼均采用1台W－1001型反铲挖掘机挖土，3台15t自卸汽车配合运土。采用机械大开挖，开挖至距设计基底标高300mm处后，人工清底修边，基坑开挖按1：0.75放坡。如遇异常情况（软土、墓穴等）要做好记录，保护好现场，报请监理、建设单位采取相应的措施。土方回填工程，每层填土虚铺厚度不大于300mm，夯击遍数按压实系数由试验确定，每层回填土密实度≥0.94，经试验合格后方可回填上层。回填土中不得含有草根、树叶、杂物等垃圾。
（三）砂夹石地基处理
本工程设计在独立基础下进行天然级配砂夹石地基处理。
采用装载机摊铺、人工配合整平，振动压路机分层碾压密实，压实系数 >0.97，下层密实度合格后方可回填上一层。达到设计标高后，做动载试验。
（四）、钢筋工程
钢筋在现场集中机械加工，运至操作面后人工绑扎。
1、材料要求
钢筋进场后，按规定进行取样复检。合格后方可使用，对轻微锈蚀的钢筋应进行除锈，锈蚀严重的钢筋严禁使用。钢筋须分类堆放，并架空离地或采取其它防锈措施。
2、工艺流程
翻样、原材料复检 →合格后加工→合格后安装→隐检。
3、钢筋加工
钢筋应严格按钢筋料表尺寸加工，加工后的钢筋应分类集中堆放，挂牌标识。
4、钢筋安装
（1）、钢筋绑扎安装，应符合《砼结构工程施工质量验收规范》（GB50204-2002）及设计要求。
（2）钢筋焊接：框架柱主筋采用电渣压力焊接头；框架梁主筋采用单面搭接焊接头，焊接质量应符合《钢筋焊接及验收规程》（JGJ18-96）要求。
5、钢筋隐检
钢筋工程属隐蔽工程，必须报请监理单位进行隐检合格后才能隐蔽。
（五）、模板工程
本工程现浇砼构件均采用新型10mm厚高强覆面竹胶板，50×80mm的木方，Ø48×3.
