轻型井点降水施工工艺

8
2020年4月19日
文档仅供参考，不当之处，请联系改正。
轻型井点降水施工工艺
筑天下  -09-28 21:52

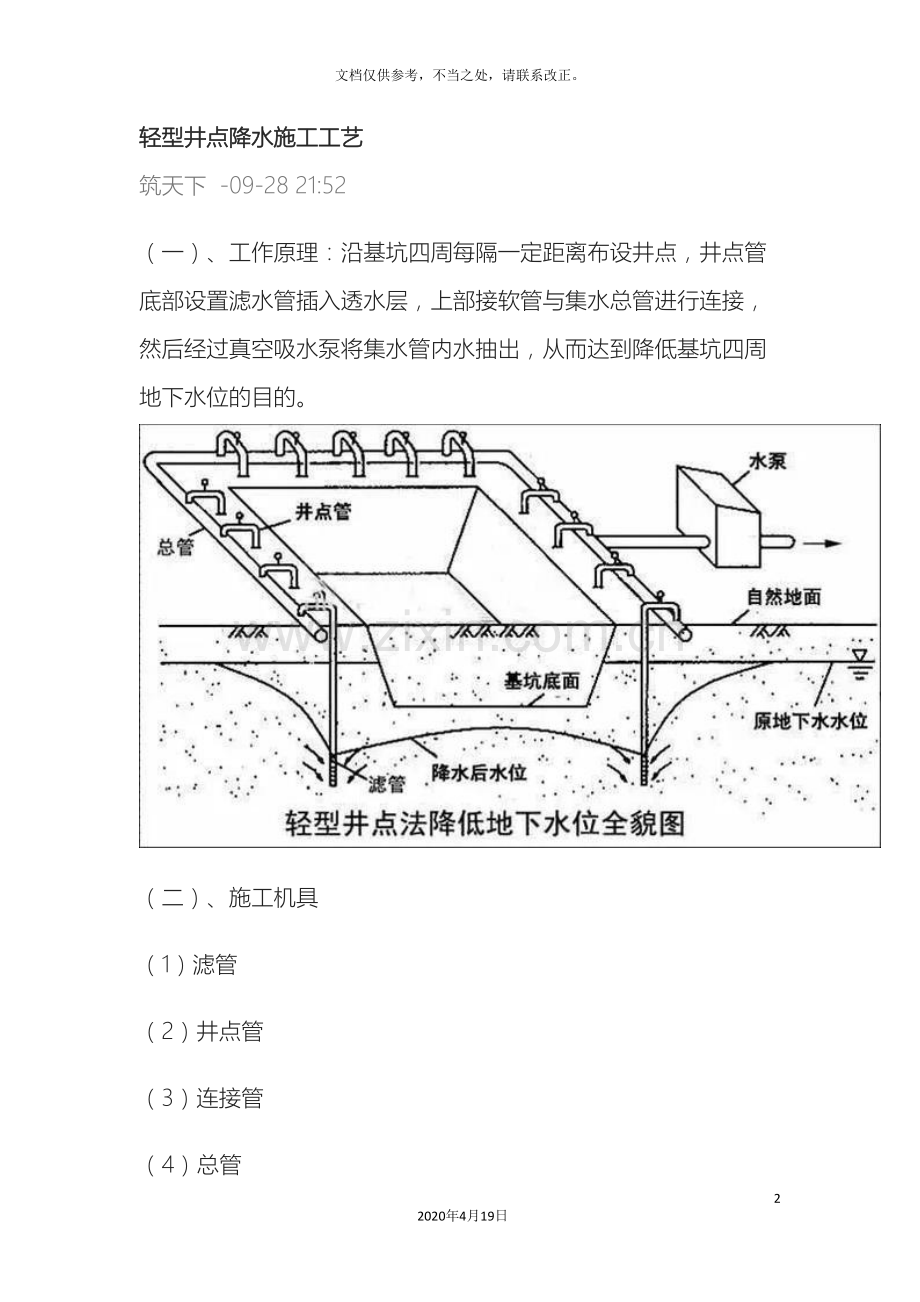

（一）、工作原理：沿基坑四周每隔一定距离布设井点，井点管底部设置滤水管插入透水层，上部接软管与集水总管进行连接，然后经过真空吸水泵将集水管内水抽出，从而达到降低基坑四周地下水位的目的。
（二）、施工机具
（1）滤管　
（2）井点管　
（3）连接管　
（4）总管　
（5）抽水设备　
2）材料：粗砂与石豆
3）技术准备
4）平整场地

（三）、施工工艺
1）井点安装
（1）安装程序：井点放线定位—凿孔、安装、埋设井点管—布置安装总管—井点管与总管连接—安装抽水设备—试抽与检查—正式投入降水程序

（2）施工要点　
①根据建设单位提供的测量控制点测量、放线，确定井点位置。
②冲击成孔的直径宜为300~350mm，并保证管壁与井点管之间有一定间隙。冲孔深度应比滤管设计安置深度低500mm或更多，使滤管底部存有足够的砂石。
井点孔冲击成型后，拨出冲击管，插入井点管。井点管的上端应用木塞塞住，以防砂石或其它杂物进行，并在井点管与孔壁之间填灌砂石滤层。
砂石必须采用粗砂，以防止堵塞滤管的网眼。砂石滤层的厚度应为60~100mm。砂石滤层的填充高度至少要超过滤管管顶1800mm，一般应填至原地下水位线以上。井点填砂后，井口以下1~1.5m用黏土封口压实，防止漏气而降低降水效果。
③　冲洗井点管。　
④　管路安装。主管路的流水坡度按坡向泵房0.5%的坡度采用。　
⑤　管路检查。正式抽水之前必须进行试抽，以检查抽水设备运转是否正常，管路是否存在漏气现象。

（3）抽水
开机后一个星期将形成地下降水漏斗，并趋向稳定，土方工程可在降水10d后开挖。

（四）.施工应注意的问题　
（1）土方挖掘运输车道不设置井点。
（2）在正式开工前，及时办理用电手续，保证在抽水期间不停电。
（3）轻型井点降水应经常进行检查，其出水规律应“先大后小，先浑后清”。
（4）在抽水过程中，应经常检查和调节离心泵的出水阀门以控制水流量。
（5）真空度是轻型井点降水能否顺利进行的主要技术指数，现场应设专人经常观测。
（6）在抽水过程中，特别是开始抽水时，应检查有无井点管淤塞的“死井”。
（7）在打井点之间应勘测现场，用洛阳铲凿孔，若发现场内表层有旧基础、隐隆墓地，应及早处理。
（8）如黏土层较厚，沉管速度会较慢，若超过常规沉管时间时，可增大水泵压力。
（9）主干管做好流水坡度，坡度向水泵方向。
（10）如在冬季施工，应做好主干管保温工作，防止受冻。
（11）基坑周围上部应挖好水沟，防止雨水流入基坑。
