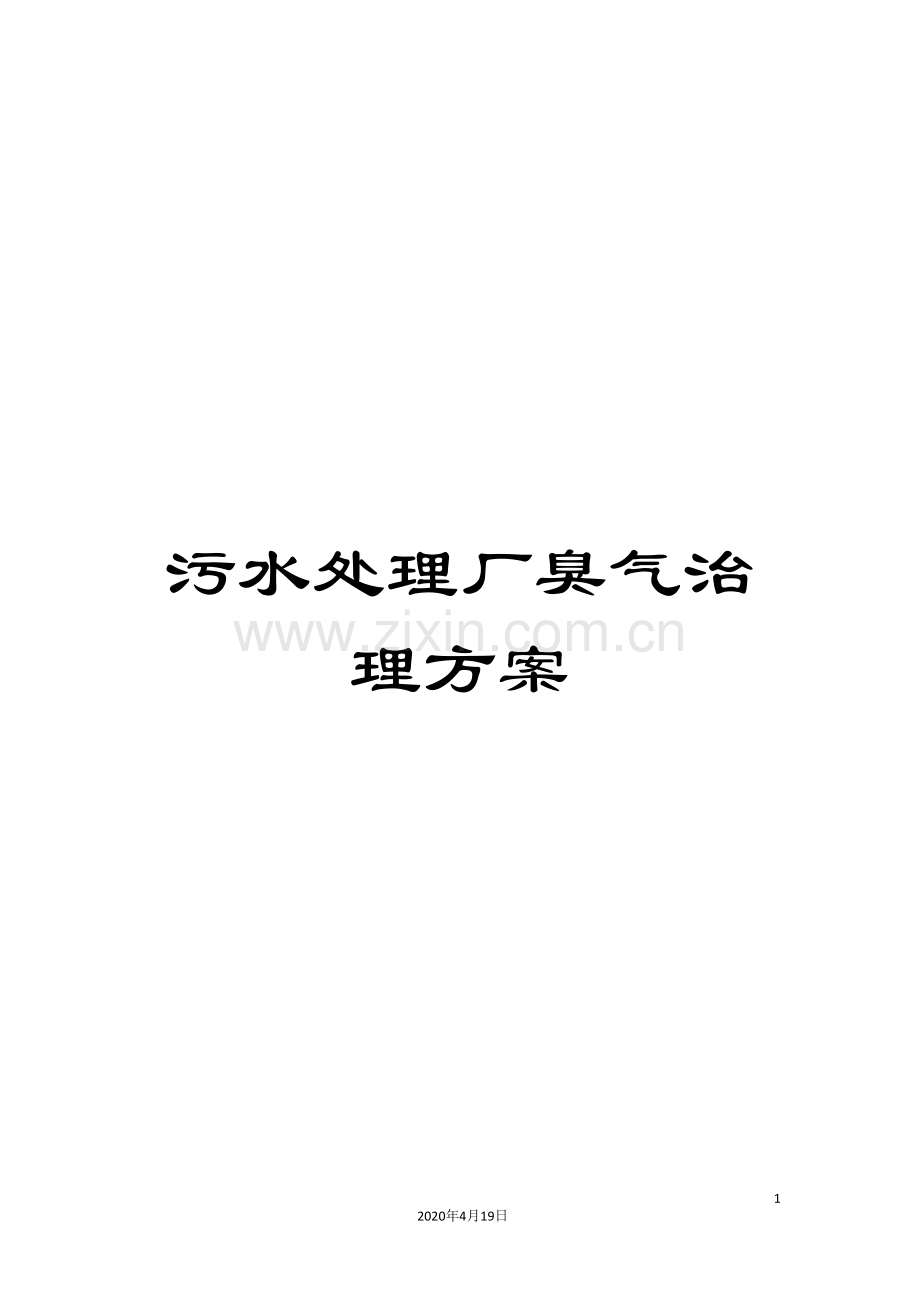

污水处理厂臭气治理方案

10
2020年4月19日
文档仅供参考

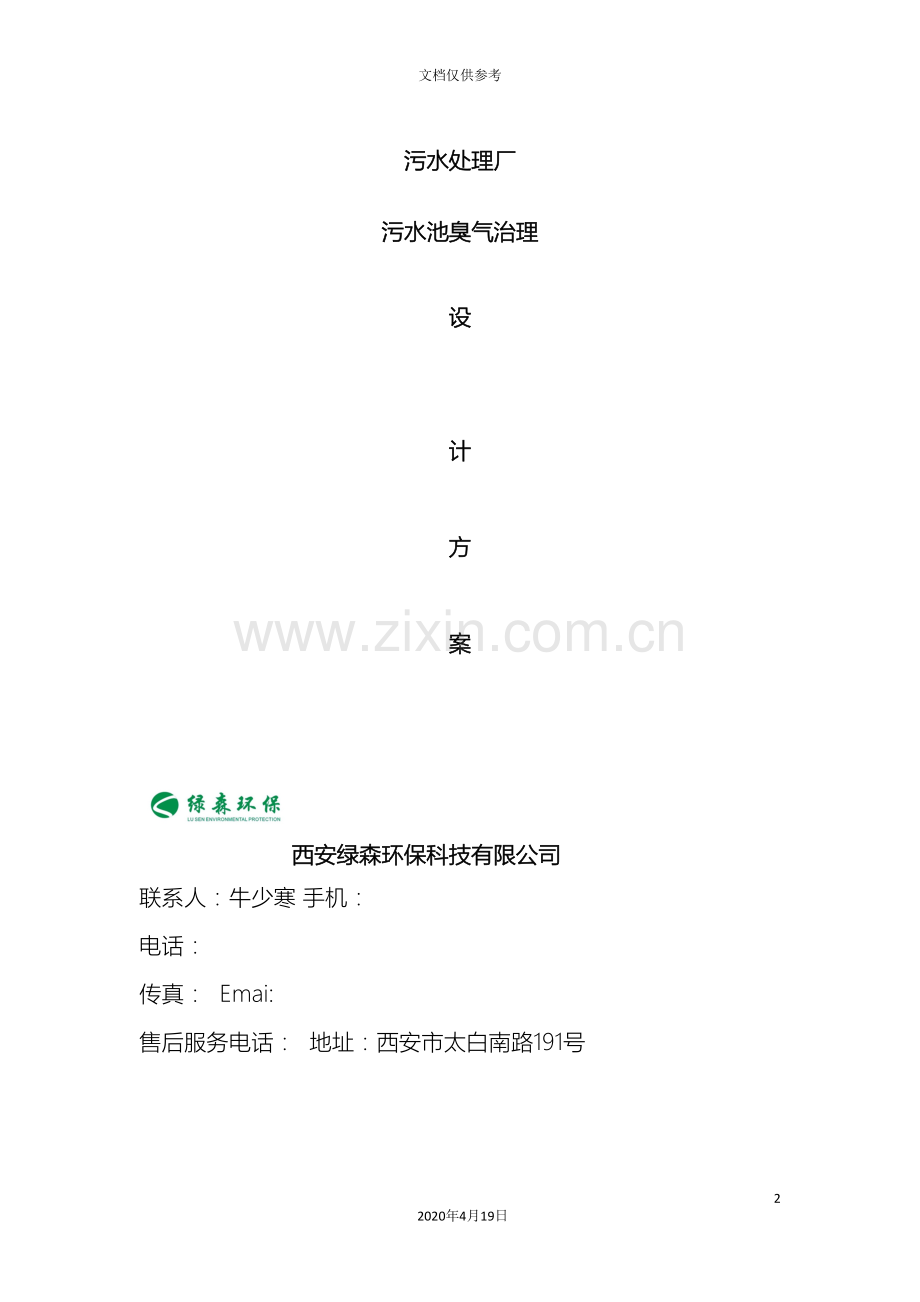

污水处理厂
污水池臭气治理
设

计

方

案

西安绿森环保科技有限公司
联系人：牛少寒 手机：
电话：
传真： Emai:
售后服务电话： 地址：西安市太白南路191号

目录
1. 概况 1
2. 设计依据和原则 1
3. 工程处理目标及标准 2
4. 工艺的选择 3
5. 处理流程 4
6. 产品性能综述 8
7. 安装方案 8
8. 质保期及售后服务 8
9. 除臭系统运营费用 9
10. 除臭系统总投资费用 11

1. 概况
某污水处理厂废水治理工程，在处理过程中会挥发产生一定量的恶臭气体，臭气成分主要由硫化氢、氨气、甲硫醇和烃类化合物等气体组成，较为复杂；如直接排放，将影响周边居民及现场工作人员的身心健康；根据当地环保管理部门的要求及客户对环保的重视，现委托西安绿森环保科技有限公司对该恶臭气体进行净化治理。
2. 设计依据和原则
2.1 设计依据
（1）《中华人民共和国环境保护法》；
（2）《城镇污水处理厂污染物排放标准》GB18918- ；
（3）《工业企业厂界噪声标准》GB12348-90；
（4）《工业企业设计卫生标准》GBZ1- ；
（5）《大气污染物综合排放标准》（GB16297-1996）；
（6）《恶臭污染物排放标准》(GB14554-1993)；
（7）《大气环境质量标准》（GB3095-82）；
（8）《三废处理工程技术手册·废气卷》；
（9）《空气质量硫化氢、甲硫醇、甲硫醚、二甲二硫的测定气相色谱法》GB／T14678；
（10）《空气质量三甲胺的测定、气相色谱法》 GB／T14676；
（11）《恶臭的测定 三点比较式臭袋法》GB/T14675-93；
（12）客户提供相关资料。
2.2 设计原则
（1）选择能确保治理效果的技术路线；
（2）选用节省投资、合理，因地制宜，操作简单，运行可靠，效果好的设备;
（3）安全可靠，便于操作；无须定期清洗,防火,除臭;
（4）恶臭气体经本净化系统处理后，各项污染物达到国家排放标准；
（5）彻底达到脱臭及杀灭细菌的目的。

3. 工程处理目标及标准
3.1.1臭气性质
恶臭气体成分主要由硫化氢、氨气、甲硫醇和烃类化合物等气体组成，浓度比较高,刺激性强,无粉尘颗粒物，气温为常温。
3.1.2臭气处理量
根据客户提供的数据，可知需处理的气量为：18000 m3/h.
3.1.3臭气处理排放指标
排放标准：最终出风口各项污染物指标达到《大气污染物综合排放标准》（GB16297-1996）、«城镇污水处理厂污染物排放标准» GB18918- 、恶臭污染物排放标准》（GB14554-1993）的二级排放要求。
附：GB14554—93中二级厂界标准要求；
成份
厂界标准（mg／m3）
甲硫醇
0.007
H2S
0.06
NH3
l.5
气味(无量纲)
20
4.工艺的选择
4.1 恶臭气体处理工艺选择
根据客户所提供的资料，我们认为该恶臭气体性质具有以下几方面的特点：
（1）气体为废弃物，成分复杂，危害大，不能再次回收利用；
（2）该气体属于难生化降解的物质，故宜采用SPM-TiO2光解催化氧化法工艺处理。
4.2 工艺原理
在SPM-系列TiO2紫外光解催化氧化除臭设备内，高能紫外线光束与空气、TiO2反应产生的臭氧、·OH(羟基自由基)对恶臭气体进行协同分解氧化反应，同时大分子恶臭气体在紫外线作用下使其链结构断裂，使恶臭气体物质转化为无臭味的小分子化合物或者完全矿化，生成水和CO2，达标后经排风管排入大气，整个分解氧化过程在1秒内完成。
1、臭氧的产生：
利用高能紫外线光束，使空气中产生大量的自由电子，这些电子大部分能被氧气所获得，形成负氧离子（O3－），负氧离子不稳定，很容易失去一个电子而变成活性氧（臭氧），臭氧是高级氧化剂，既能够氧化分解有机物和无机物，对主要臭气硫化氢、氨气、甲硫醇和烃类化合物等，都能够与臭氧发生反应，在臭氧的作用下，这些恶臭气体由大分子物质被分解为小分子物质，直至矿化。
臭氧产生过程如下式所示：

2、·OH (羟基自由基)的产生：
本设备同时可利用紫外光束与纳米级TiO2的作用产生·OH，溶于水中的臭氧也可产生·OH。
UV
+
H2O
·OH
TiO2
O3+H2O
·OH

链式反应

·OH(羟基自由基)是最具活性的氧化剂之一，氧化能力明显高于普通氧化剂，与恶臭气体反应，矿化程度更高。几种氧化剂的氧化电位比较见下表：
氧化剂
反应
氧化电位/V
·OH
·OH+H++e-→H2O
3.06
O3
O3+2H++2e-→O2+H2O
2.07
H2O2
H2O2+2H++2e-→2H2O
1.77
HClO
HClO+H++2e-→Cl-+H2O
1.63
Cl2
Cl2+2e-→2Cl-
1.36
3、消毒杀菌：
利用高能UV光束裂解恶臭气体中细菌的分子键，破坏细菌的核酸（DNA），再经过·OH、O3进行氧化反应，彻底达到脱臭及杀灭细菌的目的。其原理图如下:
5.处理流程
污水池内的恶臭气体，在加盖密封后由风机管道抽出送入SPM-系列TiO2紫外光解催化氧化除臭设备内，经高能紫外线光解催化氧化处理后达标排放。
注：（因SPM系列光解催化氧化设备需要与足够量的空气反应而产生臭氧，设计增加一定量的新鲜空气。）

5.1.1 SPM-系列TiO2紫外光解催化氧化除臭设备
型 号
处理气量m3/h
箱体尺寸（mm）
箱体材料
重量KG
SPM-A72
18000
3000×1500×1500
不锈钢
约760
风口尺寸mm
电压V
风阻Pa
功率KW
数量
1200×1400
三相四线 380/220
＜50
10.8
1套

5.1.2风机
满足18000~ 0 m3/h抽风机一台；采用离心式风机，其制作材料需适应于在腐蚀性空气条件下的长期24小时连续运行。
5.1.3管道
系统管道采用PP材料，支管直径300mm，总管直径800mm，到最佳净化效果，需有3秒反应时间，SPM净化设备后排风管道长度需20米以上。
6. 产品性能综述
6.1高效除恶臭：SPM-系列TiO2紫外光解催化氧化除臭设备能高效去除挥发性有机物（VOC）、无机物、硫化氢、氨气、硫醇类等主要污染物，以及各种恶臭味，脱臭效率最高可达99%以上，脱臭效果大大超过国家1993年颁布的（GB14554-93）恶臭污染物排放标准。美国环保署公布的九大类114种污染物均被证实可经过光解催化氧化得到治理,即使对原子有机物如卤代烃、燃料、含氮有机物、有机磷杀虫剂也有很好的去除效果。（TiO2 催化剂的寿命是无限延长的，无需更换）
6.2无需添加任何化学物质：只需要设置相应的排风管道和排风动力，使恶臭气体经过本设备进行脱臭分解净化，无需添加任何化学物质参与化学反应。
6.3适用范围广：可适应高、低浓度，大气量，不同恶臭气体物质的脱臭净化处理，可每天24小时连续工作，运行稳定可靠。
6.4运行成本低：本设备无任何机械动作，无噪音，无需专人管理和日常维护，只需作定期检查，本设备能耗低，设备风阻极低＜50pa，可节约大量排风动力能耗。
6.5设备占地面积小：自重轻：适合于布置紧凑、场地狭小等特殊条件。
6.6优质进口材料制造：防水、防火、防爆、防腐蚀，使用寿命长。
6.7科技含量高：采用先进的高级氧化技术，突破单一体系的反应局限，在整个反应体系中，有两种氧化能力极强的氧化剂—O3和·OH参与反应，使得脱臭效果更加，恶臭气体矿化程度更高，可无害化排放，无二次污染。具有完全自主知识产权的高科技环保净化产品（创造专利号： 10106183.4）。
7. 安装方案
7.1甲方须提供电源（需有接地保护）至安装地点1m内。
7.2 我公司为甲方设计的治理方案，经甲方认可签定合同，收到定金后，我公司可在25个工作日内进场，进行设备安装调试。
7.3我司工程部人员进场后20个工作日内可安装调试完毕，如遇上双休日或假日工期顺延。
8. 质保期及售后服务
8.1 SPM系列产品质保期贰年，质保期内非人为原因造成的设备，免费维修或更换配件。
8.2 质保期满后，我公司提供终身维修维护。
8.3我公司工程部接到报障电话后，3个工作日内到达现场进行维修。
9. 脱臭系统运营费用：
SPM- A72型TiO2紫外光解催化氧化除臭设备功率为 10.8KW；
按1kw/h=0.70元计算，每小时为：10.8kw/h× 0.7 = 7.56元；
每天（按12个小时算）为：7.56× 12=90.72元；
每月为：90.72×30=2721.6元整；
10. 脱臭系统工程总造价
序号
型号规格
数量
单价
金额
1
SPM-A72型TiO2紫外光解催化氧化除臭设备
处理气量：18000m3/h 功率：10.8KW
1套
￥
￥
2
设备及材料运输费
-

￥
3
安装调试费

￥
4
小计

￥
5
税费

￥
6
合计: ￥

注 1：以上报价不包括气体收集系统（风机管道）、土建等其它费用；

部分工程案列

方案编制：郭梦遥、付阳平 审核：曾铭辉
西安绿森环保科技有限公司
07月05日
