SYACS微波型
液体有效成分含量( 浓度、 波美度) 在线检测系统

功能简介
生产过程中间液体有效成分含量的在线检测, 是关系到整个生产过程质量控制、 保证最终成品质量的非常重要的环节。例如, 造纸企业浆液中纸浆浓度测量的准确与否, 将直接影响制浆造纸中间产品和最终产品的质量; 牛奶、 果汁的浓度是其主要的质量指标; 在化学药剂的混合制备过程中, 精确测量各种成分的比例、 含量尤为重要, 这就同样要求对浓度进行精准测量。
截至当前, 国内外对液体中有效成分( 浓度) 在线测量的手段主要有: γ射线法、 阻抗法、 密度法、 电容法、 流动成像法、 超声波法、 光学法、 力学法和微波法等, 实际应用最多的为力学法、 光学法和微波法。其中, 力学法受感应器件灵敏度和机械结构的限制, 一般精度低、 误差大、 寿命短、 故障率高; 光学法受被测对象的颜色变化影响比较大, 同时, 光学器件比较娇嫩、 易老化; 微波法测量精度高、 适应范围广、 稳定性佳、 寿命长, 但技术复杂, 同时要求被测管道内不能有大量的气泡。
系统构成
微波浓度计由微波发射天线、 微波接收天线、 被测液体采样管段、 微波发生器、 延时测量电路、 DSP模块、 精密电源、 二次仪表和外壳组成。

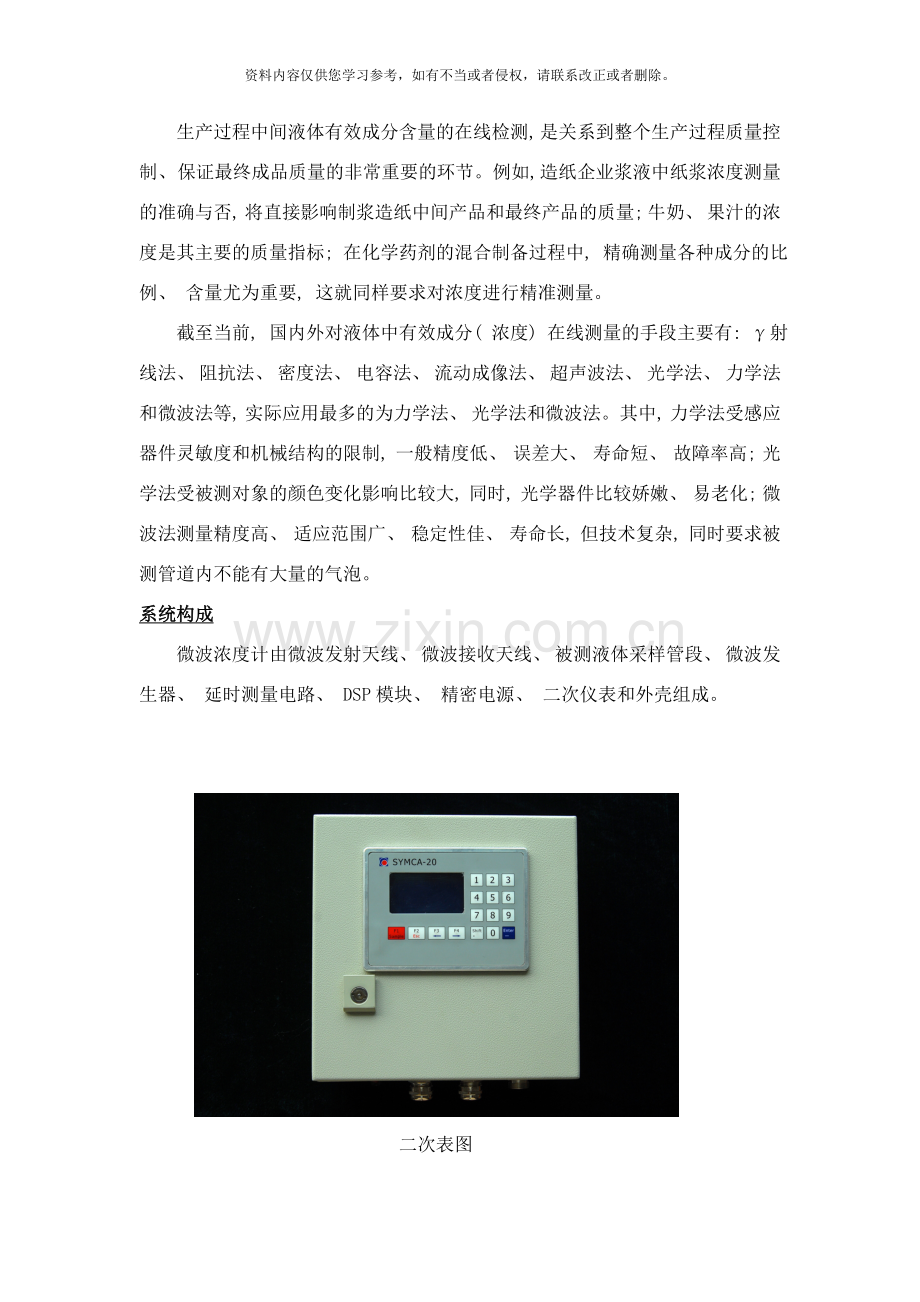

二次表图

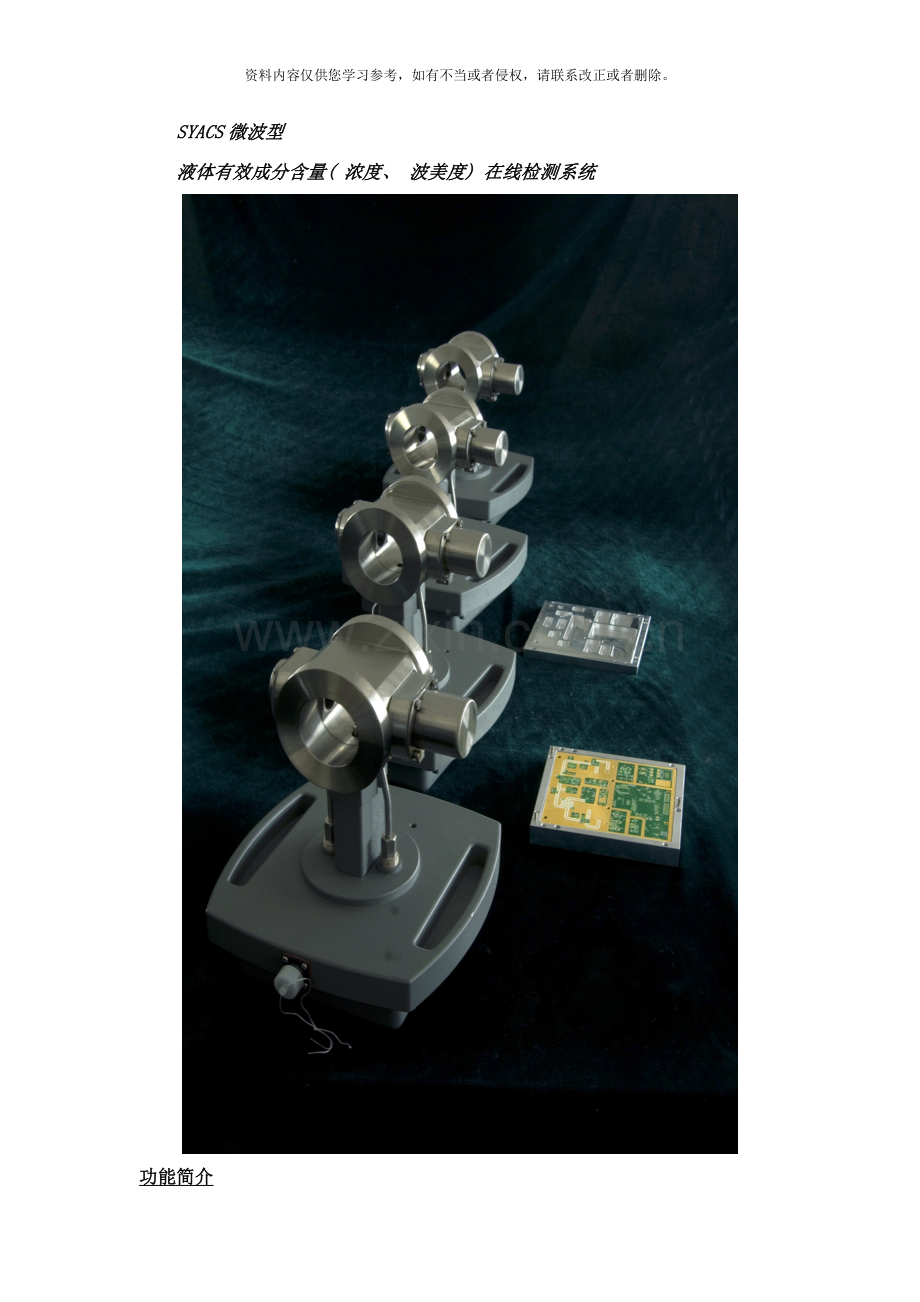

SYACS微波浓度计外形
系统性能
由于生产过程中间液体中介质( 水、 油等) 和有效成分( 纸浆、 糖等) 的介电系数有很大的差异, 经过测量微波在混合物中传递的时间, 就能够计算出液体中的有效成分含量, 即浓度或波美度。SYACS微波浓度仪的性能如下:
测量精度高, 稳定性好
SYACS微波浓度仪经过微波传导延时检测原理, 测量管道内液体中被测物含量。经过铂电阻温度采样对因被测液体温度变化及安装环境温度变化造成的测量漂移进行完全的补偿。浓度检测结果不受被测对象的物理性状影响( 如纸浆的打浆度等) , 可作为计量器具使用;
免维护, 寿命长
SYACS微波浓度仪无机械运动部件, 精确测量管道内有效成分总含量( 管道全浓) , 天线材料为抛光陶瓷, 绝对不会产生液料的粘挂;
适应范围广
SYACS微波浓度仪可测量纸浆、 黑液、 污泥、 污水、 胶料、 涂料、 牛奶、 果汁、 糖、 盐和其它化学及制药生产过程液体中有效成分的含量, 测量管段为不锈钢或其它耐腐蚀材料;
技术领先, 和国外同步
SYACS微波浓度仪90%的部件完全由欧美原产进口, 技术性能达到和超过国外同类产品水平!
技术性能优异, 使用方便
SYACS微波浓度仪在出厂前就标定好, 全量程线性标定, 现场安装完毕就可正常使用, 生产流程的中间启、 停对测量无任何影响。
系统技术指标
w测量精度: 0.02%;
w测量范围: 16%-0.2%;
w测量重复性(重新启停误差): 0.01%;
w标定方式: 出厂前标定;
w测量稳定性: 0.01%;
w温度适应范围: 0—100℃;
w仪表可靠性: 免维护,平均无故障 0小时;
w测量方式: 浆管全浓。
规格及安装尺寸
