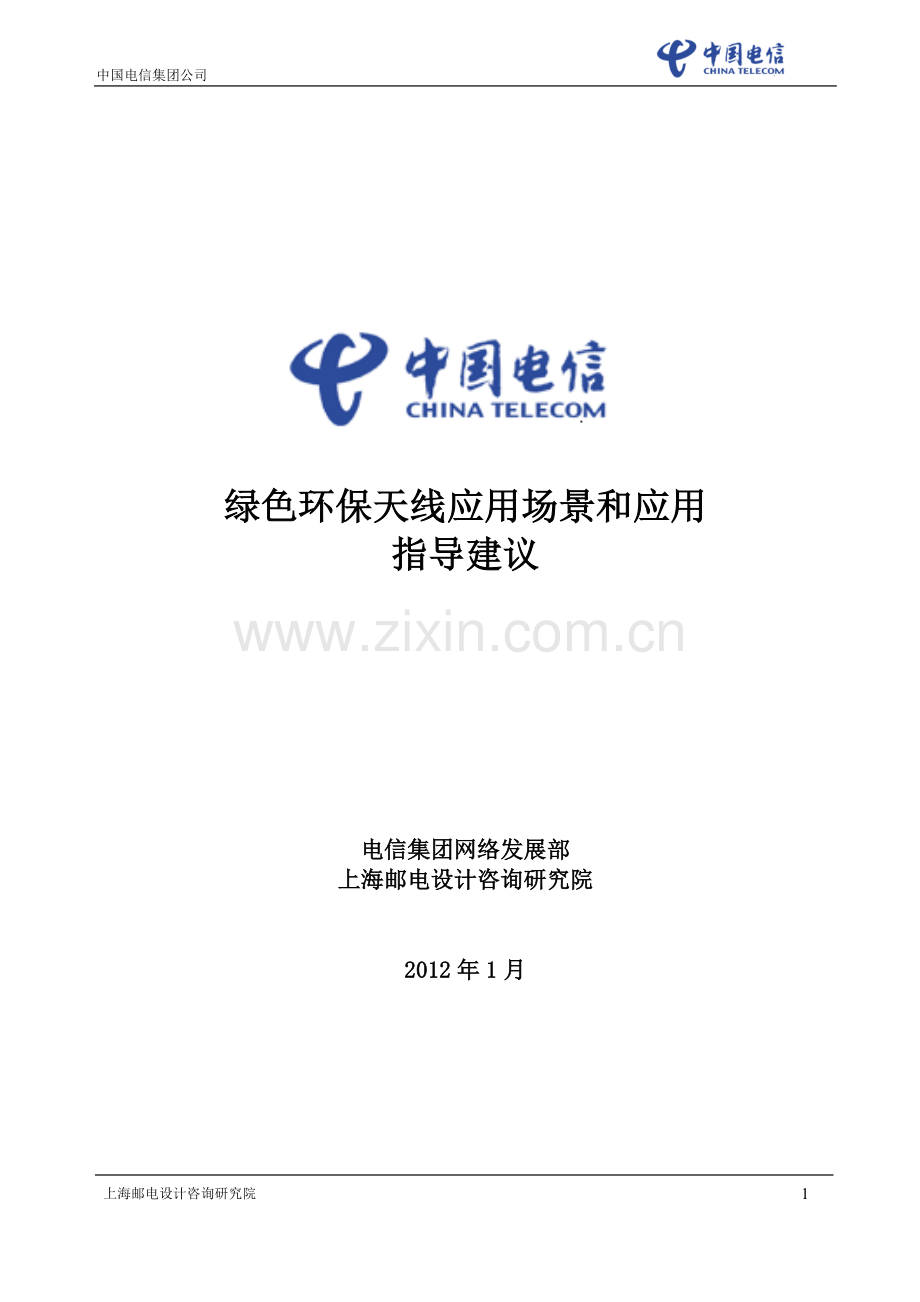

中国电信集团公司

绿色环保天线应用场景和应用
指导建议

电信集团网络发展部
上海邮电设计咨询研究院

2012年1月

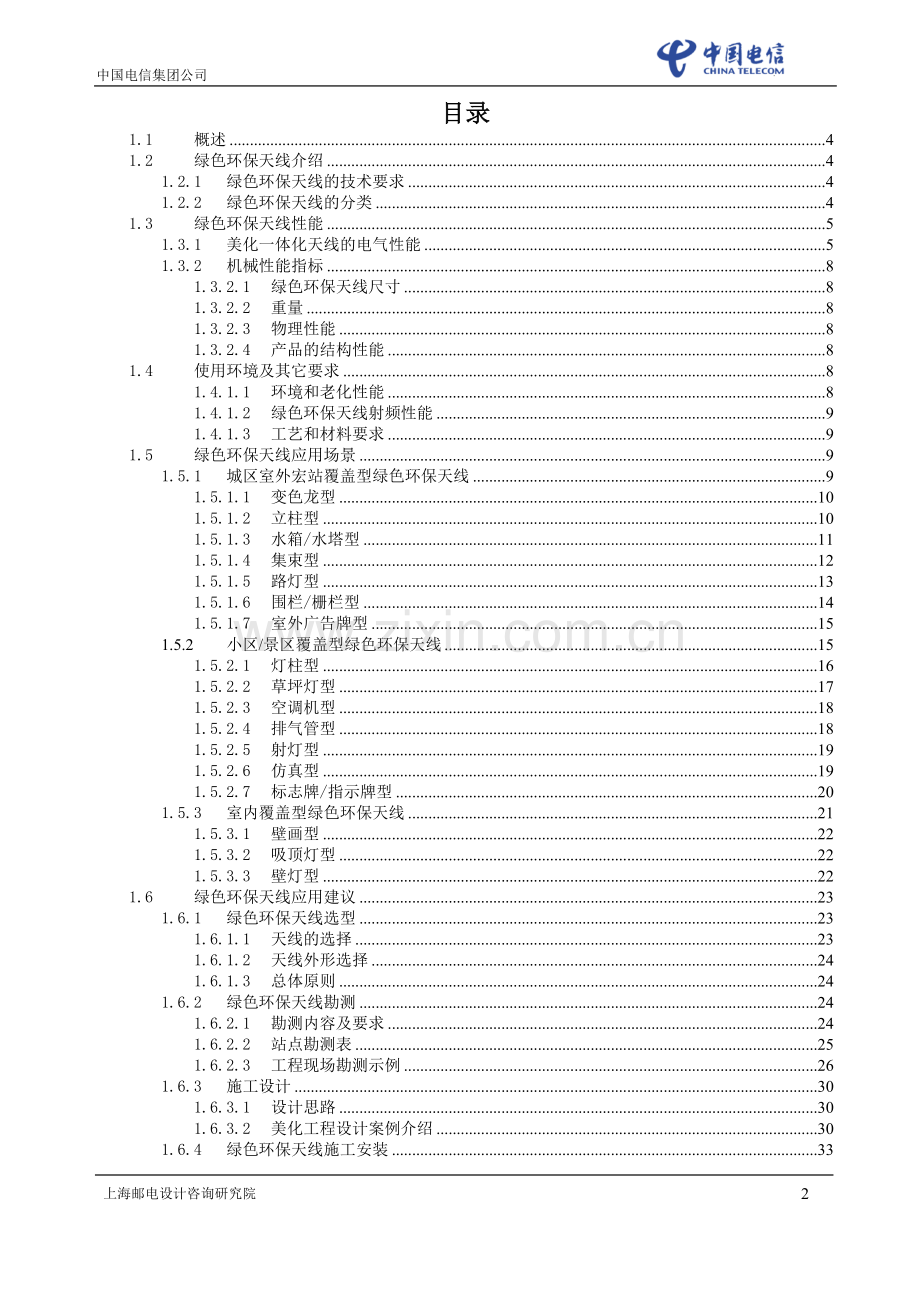

目录
1.1 概述 4
1.2 绿色环保天线介绍 4
1.2.1 绿色环保天线的技术要求 4
1.2.2 绿色环保天线的分类 4
1.3 绿色环保天线性能 5
1.3.1 美化一体化天线的电气性能 5
1.3.2 机械性能指标 8
1.3.2.1 绿色环保天线尺寸 8
1.3.2.2 重量 8
1.3.2.3 物理性能 8
1.3.2.4 产品的结构性能 8
1.4 使用环境及其它要求 8
1.4.1.1 环境和老化性能 8
1.4.1.2 绿色环保天线射频性能 9
1.4.1.3 工艺和材料要求 9
1.5 绿色环保天线应用场景 9
1.5.1 城区室外宏站覆盖型绿色环保天线 9
1.5.1.1 变色龙型 10
1.5.1.2 立柱型 10
1.5.1.3 水箱/水塔型 11
1.5.1.4 集束型 12
1.5.1.5 路灯型 13
1.5.1.6 围栏/栅栏型 14
1.5.1.7 室外广告牌型 15
1.5.2 小区/景区覆盖型绿色环保天线 15
1.5.2.1 灯柱型 16
1.5.2.2 草坪灯型 17
1.5.2.3 空调机型 18
1.5.2.4 排气管型 18
1.5.2.5 射灯型 19
1.5.2.6 仿真型 19
1.5.2.7 标志牌/指示牌型 20
1.5.3 室内覆盖型绿色环保天线 21
1.5.3.1 壁画型 22
1.5.3.2 吸顶灯型 22
1.5.3.3 壁灯型 22
1.6 绿色环保天线应用建议 23
1.6.1 绿色环保天线选型 23
1.6.1.1 天线的选择 23
1.6.1.2 天线外形选择 24
1.6.1.3 总体原则 24
1.6.2 绿色环保天线勘测 24
1.6.2.1 勘测内容及要求 24
1.6.2.2 站点勘测表 25
1.6.2.3 工程现场勘测示例 26
1.6.3 施工设计 30
1.6.3.1 设计思路 30
1.6.3.2 美化工程设计案例介绍 30
1.6.4 绿色环保天线施工安装 33
1.6.4.1 目的 33
1.6.4.2 相关标准 33
1.6.4.3 施工准备 33
1.6.4.4 绿色环保天线安装 33
1.6.4.5 施工安全及注意事项 35
1.6.5 绿色环保天线施工流程和过程控制 36
1.6.5.1 施工流程 36
1.6.5.2 质量管理 36
1.6.5.3 施工规范及质量保障 37
1.6.5.4 安全保证 37
1.6.5.5 常见质量问题及解决 38
1.6.6 绿色环保天线的维护 39

1.1 概述
随着移动通信的发展，移动业务运营商不断加大网络建设的投入，以实现全覆盖、无缝覆盖的要求，提供更高质量的网络服务。但无线基站和天线的增多，也带来了不少负面问题。
1．市区建筑物顶部天线林立, 特别是密集城区天线杂乱无章。影响了视觉环境。目前, 许多城市都提出了建设生态城市的目标, 各地对城市环境景观的要求越来越高, 很多大城市已经提出了整顿建筑物顶部环境的建议。
2．尽管无线网络建设工程中电磁辐射设计能满足国家标准规定的公众辐射要求, 但天线裸露在建筑物顶部, 依然会给越来越注重绿色环保的居民带来一种不安全感, 导致他们对无线电波辐射产生抵触甚至抗争, 从而增加了无线网络建设的难度。
为了解决城市美化需求及居民的抵触这些问题，在通信系统中引入了绿色环保天线，并且已经开始广泛使用。
1.2 绿色环保天线介绍
绿色环保天线（绿色环保天线）主要特点，辐射小，美观大方，又称为伪装天线，是在尽量不增加传播损耗的情况下，通过一些美学、工艺技术的手段对天线进行伪装，来达到美化的目的。基本思想就是在不增大传播损耗、满足网络质量的情况下, 通过多种手段和精细的设计和施工, 对基站的天馈线、支撑杆进行外观美化, 做到美化后的天线完美的融入建筑和周围环境, 与周围环境相和谐, 这既美化了城市的视觉环境, 使网络的发展与城市建设协调一致, 也减少了居民对无线电磁环境的恐惧和抵触, 同时还起到保护并延长天线使用寿命的作用, 保证通信质量。
绿色环保天线是对天线美化产品的统称，是广义上的称呼，从狭义上绿色环保天线可以分为美化特型天线和美化体；美化特型天线是指具有隐蔽、伪装外观的天线，无需另加遮罩、掩体及美化物；美化体是指为了达到隐蔽、伪装、美观的目的，对常规天线加装的遮罩、掩体及美化物。
1.2.1 绿色环保天线的技术要求
绿色环保天线引入到通信系统中后，使用已经越来越广泛，对通信网络起到很重要的作用。绿色环保天线得到广泛应用的关键因素和技术要求主要有以下几个方面：
1．技术性
通过天线外罩对天线进行美化和隐藏，首先应保证覆盖效果。
2．安全性
绿色环保天线应具备完善的抗风、抗震、防雷设计。在产品结构设计过程中，应充分考虑各种现场情况，保证结构的安全性及安装维护的便利性。
3．美观性
绿色环保天线应融入到周围的建筑环境中去，使人们察觉不到移动天线的存在。
4．耐用性
绿色环保天线的材料强度要高，能全天候使用，在雪雨天中能保持良好的物理特性，耐高温、耐腐蚀，使用寿命不少于10 年。
5．维护性
绿色环保天线方案应方便天线的维护与扩容，能够一定范围内自如的调节天线的方向角和下倾角，并预留一定的位置，便于增加更多的天线或馈线。
6．经济性
进行天线美化时应考虑经济效益，尽量选用通用性强、结构简单的美化方案，降低施工难度，节省美化费用。
1.2.2 绿色环保天线的分类
绿色环保天线根据其应用场景主要有以下几种分类：
1．室外宏站覆盖型
Ø 变色龙型；
Ø 立柱型；
Ø 水塔型；
Ø 集束型；
Ø 路灯型；
Ø 围栏/栅栏型；
Ø 室外广告牌型；
2．小区/景区覆盖型
Ø 灯柱型
Ø 草坪灯型
Ø 空调机型
Ø 射灯型
Ø 仿真型
Ø 标志牌/指示牌型
3．室内覆盖型
Ø 壁画型
Ø 吸顶灯型
Ø 壁灯型
4．其他应用场景

1.3 绿色环保天线性能
1.3.1 一体化天线的电气性能
常用美化电调一体化天线的电气性能
天线外观
天线类别
型号
*频段 (MHz)
增益(dBi)
半功率波束宽度
*电下倾角精度(°)
电下倾角（°）
*隔离度(dB)
*交叉极化比(dB)
*前后比(dB)
*上旁瓣抑制(dB)
*电压驻波比
*交调(dBm)
*功率容限(W)
*接口型号
*水平面
垂直面
方柱型
电调（800M)
双极化65°15dBi电调倾角
820~880
15
65±6
16
±1.5
2~16
≥28
轴向≥15，60度内≥10
≥25
≥16
≤1.5
≤-107
250
7/16-DINF
或N-F
电调（2100M)
双极化65°17dBi电调倾角
1920~2170
17
65±6
8
±1.5
2~14
≥28
同上
≥25
≥16
≤1.5
≤-107
100
7/16-DINF
或N-F
电调(800M +2100M )
双极化65°14dBi
820~880
14
65±6
16
±1.5
2~16
≥28
同上
≥25
≥16
≤1.5
≤-107
250
7/16-DINF
或N-F
双极化65°16dBi
1920~2170
16
65±6
8
±1.5
2~14
≥28
同上
≥25
≥16
≤1.5
≤-107
100
7/16-DINF
或N-F

天线外观示意
天线类别
型号
*频段 (MHz)
增益(dBi)
半功率波束宽度
*电下倾角精度(°)
电下倾角（°）
*隔离度(dB)
*交叉极化比(dB)
*前后比(dB)
*上旁瓣抑制(dB)
*电压驻波比
*交调(dBm)
*功率容限(W)
*接口型号
*水平面
垂直面
圆柱型
电调（800M)
双极化65°15dBi电调倾角
820~880
15
65±6
16
±1.5
2~16
≥28
轴向≥15，60度内≥10

≥25
≥16
≤1.5
≤-107
250
7/16-DINF
或N-F
电调（2100M)
双极化65°17dBi电调倾角
1920~2170
17
65±6
8
±1.5
2~14
≥28
同上
≥25
≥16
≤1.5
≤-107
100
7/16-DINF
或N-F
电调(800M +2100M )
双极化65°14dBi
820~880
14
65±6
16
±1.5
2~16
≥28
同上
≥25
≥16
≤1.5
≤-107
250
7/16-DINF
或N-F
双极化65°16dBi
1920~2170
16
65±6
8
±1.5
2~14
≥28
同上
≥25
≥16
≤1.5
≤-107
100
7/16-DINF
或N-F

天线外观示意
天线类别
型号
*频段 (MHz)
增益(dBi)
半功率波束宽度
*电下倾角精度(°)
电下倾角（°）
*隔离度(dB)
*交叉极化比(dB)
*前后比(dB)
*上旁瓣抑制(dB)
*电压驻波比
*交调(dBm)
*功率容限(W)
*接口型号
*水平面
垂直面
空调型
电调（800M)
双极化65°15dBi电调倾角
820~880
15
65±6
16
±1.5
2~16
≥28
轴向≥15，60度内≥10

≥25
≥16
≤1.5
≤-107
250
7/16-DINF
或N-F
电调（2100M)
双极化65°17dBi电调倾角
1920~2170
17
65±6
8
±1.5
2~14
≥28
同上
≥25
≥16
≤1.5
≤-107
100
7/16-DINF
或N-F
电调(800M +2100M )
双极化65°14dBi
820~880
14
65±6
16
±1.5
2~16
≥28
同上
≥25
≥16
≤1.5
≤-107
250
7/16-DINF
或N-F
双极化65°16dBi
1920~2170
16
65±6
8
±1.5
2~14
≥28
同上
≥25
≥16
≤1.5
≤-107
100
7/16-DINF
或N-F

天线外观示意
天线类别
型号
*频段 (MHz)
增益(dBi)
半功率波束宽度
*电下倾角精度(°)
电下倾角（°）
*隔离度(dB)
*交叉极化比(dB)
*前后比(dB)
*上旁瓣抑制(dB)
*电压驻波比
*交调(dBm)
*功率容限(W)
*接口型号
*水平面
垂直面
排气管型
电调（800M)
双极化65°15dBi电调倾角
820~880
15
65±6
16
±1.5
2~16
≥28
轴向≥15，60度内≥10

≥25
≥16
≤1.5
≤-107
250
7/16-DINF
或N-F
电调（2100M)
双极化65°17dBi电调倾角
1920~2170
17
65±6
8
±1.5
2~14
≥28
同上
≥25
≥16
≤1.5
≤-107
100
7/16-DINF
或N-F
电调(800M +2100M )
双极化65°14dBi
820~880
14
65±6
16
±1.5
2~16
≥28
同上
≥25
≥16
≤1.5
≤-107
250
7/16-DINF
或N-F
双极化65°16dBi
1920~2170
16
65±6
8
±1.5
2~14
≥28
同上
≥25
≥16
≤1.5
≤-107
100
7/16-DINF
或N-F

天线外观示意
天线类别
型号
*频段 (MHz)
增益(dBi)
半功率波束宽度
*电下倾角精度(°)
电下倾角（°）
*隔离度(dB)
*交叉极化比(dB)
*前后比(dB)
*上旁瓣抑制(dB)
*电压驻波比
*交调(dBm)
*功率容限(W)
*接口型号
*水平面
垂直面
集束型
电调（800M)
双极化65°15dBi电调倾角
820~880
15
65±6
16
±1.5
2~16
≥28
轴向≥15，60度内≥10

≥25
≥16
≤1.5
≤-107
250
7/16-DINF
或N-F
电调（2100M)
双极化65°17dBi电调倾角
1920~2170
17
65±6
8
±1.5
2~14
≥28
同上
≥25
≥16
≤1.5
≤-107
100
7/16-DINF
或N-F
电调(800M +2100M )
双极化65°14dBi
820~880
14
65±6
16
±1.5
2~16
≥28
同上
≥25
≥16
≤1.5
≤-107
250
7/16-DINF
或N-F
双极化65°16dBi
1920~2170
16
65±6
8
±1.5
2~14
≥28
同上
≥25
≥16
≤1.5
≤-107
100
7/16-DINF
或N-F

上海邮电设计咨询研究院
40

1.3.2 机械性能指标
1.3.2.1 绿色环保天线尺寸
考虑到易于施工、维护，天线的尺寸不应过大。
天线类型
尺寸要求(mm)
800M双极化65°15dBi方柱型电调天线
≤450*450*2000
800M双极化65°15dBi圆柱型电调天线
≤φ450*2000
800M双极化65°15dBi空调型电调天线
≤950*350*2000
800M双极化65°15dBi排气管型电调天线
≤φ200*2500
2100M双极化65°15dBi集束型电调天线
≤φ550*2200
2100M双极化65°17dBi方柱型电调天线
≤450*450*2000
2100M双极化65°17dBi圆柱型电调天线
≤φ450*2000
2100M双极化65°17dBi空调型电调天线
≤950*350*2000
2100M双极化65°17dBi排气管型电调天线
≤φ200*2500
2100M双极化65°17dBi集束型电调天线
≤φ400*2000
800M+2100M双极化65°&65° 14dBi&16dBi方柱型电调天线
≤450*450*2000
800M+2100M双极化65°&65° 14dBi&16dBi圆柱型电调天线
≤φ450*2000
800M+2100M 双极化65°&65° 14dBi&16dBi空调型电调天线
≤950*350*2000
800M+2100M双极化65°&65° 14dBi&16dBi排气管型电调天线
≤φ200*3800
800M+2100M双极化65°&65° 14dBi&16dBi集束型电调天线
≤φ550*2200

1.3.2.2 重量
应不影响运输、安装。天线厂商应标明每一款天线的具体重量。

1.3.2.3 物理性能
抗拉强度、抗压强度、抗弯曲强度、硬度等满足要求。

1.3.2.4 产品的结构性能
1．天线美化产品的结构应设计合理,适应各类恶劣环境条件下的使用。
2．采用大型广告牌型产品，必须满足《CECS 148:2003户外广告设施钢结构技术规程》要求。
3．安装于建筑物上并高于周围建筑物的绿色环保天线，应设计并提供避雷针等完善的防雷设施，保证天馈系统的安全。

1.4 使用环境及其它要求
1.4.1.1 环境和老化性能
1．绿色环保天线及天线美化产品的使用寿命应不低于10年，天线美化隐藏产品必须有有足够的环境适应性和抗老化性能，保温、隔热性能好，防腐、防盐雾、防酸雨、防大气中二氧化硫与紫外线辐射能力。
2．工作环境温度及其他
Ø 工作温度 -40℃～+60℃
Ø 极限温度 -55℃～+70℃
Ø 风速：工作风速 110km/h
Ø 极限风速 200km/h
Ø 摄冰：10mm不被破坏
3．天线美化产品所使用的材料须具有较好的阻燃性, 应达到GB8624－1997的难燃Ⅰ级。

1.4.1.2 绿色环保天线射频性能
1.所采用的外罩材料透波性强，传输损耗小，在825～960MHz、1920～2170MHz频段对信号的衰减不超过1dB。
2．美化材料对天线方向图的影响：美化后天线水平、垂直3dB波瓣角度变化、第一下旁瓣偏转角度的偏差值不超过10%。
3．天线美化产品表面涂覆材料，要求其与美化材料的综合衰减不大于1dB。
1.4.1.3 工艺和材料要求
1．天线美化隐蔽体的主要结构部分应采用整体开模的工艺生产。
2．材料的选择：
Ø 介电常数尽量小，一般要求在5 以下；
Ø 材料损耗小，损耗不超过1dB；
Ø 强度高；
Ø 绝缘性能和阻燃性好；
Ø 不易老化；
Ø 适用温度范围广；
Ø 易于加工、运输，安装方便。
3. 钢结构立杆部分，应满足如下要求：
Ø 立杆必须为正规热轧一级钢板，卷轧或冷压成型；必须采用无缝焊接；底层必须进行热镀锌处理；表面为陶瓷漆或喷塑（按招标方要求）。
Ø 安装后，必须美观大方、垂直、稳固。
Ø 所有金属部件必须进行防腐热镀锌处理。
Ø 各部件应采用紧固件连接或焊接，焊接处必须满焊，确保牢固耐用。

1.5 绿色环保天线应用场景
绿色环保天线的应用场景很多，从覆盖类型上分类不外乎3种，分别为城区室外宏站覆盖型绿色环保天线，小区/景区覆盖型绿色环保天线和室内覆盖型绿色环保天线。
1.5.1 城区室外宏站覆盖型绿色环保天线
对影响城市室外美观的基站天线，采用绿色环保天线（外罩）方案，既可以满足网络建设要求，又能够与周边环境协调。主要是应用于城市中商业区、人口密集街道等。下面就城区室外宏站覆盖型绿色环保天线类型进行逐个介绍。

1.5.1.1 变色龙型
1．特点：
Ø 外罩表面可处理成与所安装的不同墙面装饰一致，隐蔽效果好、不易觉察；
Ø 外罩侧面有维护口，方便维护，同时外罩和支架可以相对滑动，安装方便；
Ø 主要用于沿街街道或路面的覆盖。
2．安装：
Ø 一般采用壁挂式安装，外罩采用特有的挂钩装置悬挂，安装和后期维护都很方便；
Ø 一般安装在建筑物墙面或女儿墙外侧、楼顶电梯间或局部高台的外墙。
Ø 天线的主瓣不要被障碍物或墙体阻挡。
3．常见产品介绍：

类型1 类型2 类型3

类型4

1.5.1.2 立柱型
1．特点：
Ø 颜色和周围环境接近，外罩表面肌理可处理成与建筑整体装饰风格一致，与整个建筑物融为一体；
Ø 外罩侧面有维护口，方便维护。
Ø 规格样式多样，有方柱、圆柱两种，同时每种样式都有不同的顶盖，方便选择；
Ø 用于室外街道、路面的覆盖。
2．安装：
Ø 女儿墙安装或楼顶靠近女儿墙安装；
Ø 配合楼面基础和女儿墙高度采用支撑钢架安装，并根据需要装在建筑物楼顶的不同位置。
Ø 天线的主瓣不要被障碍物或墙体阻挡。
3．常见产品介绍：

方柱类型1 方柱类型2 方柱类型3

圆柱类型1 圆柱类型2 圆柱类型3

1.5.1.3 水箱/水塔型
1．特点：
Ø 外罩表面肌理处理成与真实的水箱/水塔一致，造型逼真；
Ø 外罩分瓣，可撑开进行天线维护；
Ø 用于室外街道、路面或区域覆盖并根据覆盖范围选择天线的个数。
2．安装：
Ø 用楼顶落地安装，可根据需要安装在建筑物的不同位置用楼顶落地安装，可根据需要安装在建筑物的不同位置；
Ø 在锚固基础上采用支架安装，安装高度一般不超过6米，有时配合拉线加强牢固；
Ø 天线的主瓣不要被障碍物或墙体阻挡。
3．常见产品介绍：

类型1 类型2 类型3

类型4 类型5 类型6

1.5.1.4 集束型
1．特点：
Ø 适合于新建站址；
Ø 由于只有单层天线外罩，每个扇区不独立封装，三个扇区共用一个天线罩封装；
Ø 一体化集约设计，体积较小；重量轻，结构强度高，外形简洁修长，具有较强的隐蔽性；
Ø 运输、安装过程看不到天线，较为隐蔽，安装方便；
Ø 高度可选，内置三扇区辐射单元，设有爬梯和维护门，可调节天线下倾角和方位角；
Ø 主要用于大型广场、旅游景区、广阔空地以及市区街道的覆盖。
2．安装：
Ø 安装于广场、旅游景区或城区楼顶；
Ø 采用立杆安装，美化竿体钢结构部分要采用热镀锌和涂漆处理来提高美观度和抗腐蚀性能。
Ø 安装的立杆根据高度考虑抗风加固。
Ø 天线的主瓣不要被障碍物或墙体阻挡。
3．常见产品介绍：

类型1 类型2 类型3

类型4 类型5 类型6

1.5.1.5 路灯型
1．特点：
Ø 具有信号覆盖和照明双重功能，具有较强的隐蔽性；
Ø 高度可选，可同时安装多付天线，设有爬梯、维护平台和维护门，可通过维护门对罩子内部的天线进行维护；
Ø 主要用于城市道路覆盖。
2．安装：
Ø 地面安装；
Ø 采用立杆安装，美化竿体钢结构部分要采用热镀锌和涂漆处理来提高美观度和抗腐蚀性能。
Ø 安装的立杆根据高度考虑抗风加固。
Ø 天线的主瓣不要被障碍物或墙体阻挡。
3．常见产品介绍：

类型1 类型2 类型3

类型4

1.5.1.6 围栏/栅栏型
1．特点：
Ø 安装多副天线，可根据需要安装在建筑物的不同位置，天线隐藏在隐蔽外罩内，可实现隐蔽通信，在楼面的安装高度不宜超过4000mm；
Ø 外罩表面肌理处理成与建筑的风格一致或者围墙外罩表面可印刷图案文字，具有较强的隐蔽性；
Ø 用于城市繁华区域的街道覆盖。
2．安装：
Ø 楼顶落地安装；
Ø 采用间隔一定距离的条格或立柱均匀排布，减小了风阻；
Ø 天线的主瓣不要被障碍物或墙体阻挡。
3．常见产品介绍：

类型1 类型2 类型3

类型4 类型5 类型6

1.5.1.7 室外广告牌型
1．特点：
Ø 样式、颜色和周边环境协调一致；
Ø 安装、维护方便；
Ø 可以同时安装多幅天线，实现广场、开阔地或城市街道的覆盖。
2．安装：
Ø 地面安装、墙面安装都可；
Ø 根据当地的实际情况考虑安装高度和抗风加固
Ø 天线的主瓣不要被障碍物阻挡。
3．常见产品介绍：

类型1 类型2

1.5.2 小区/景区覆盖型绿色环保天线
随着现代社会居民生活质量的提高，一些小区特别高档小区或别墅区，另外在一些旅游景区，传统的天线安装不仅影响视觉，同时考虑到健康环保等方面的原因也会受到抵制和投诉。因此近几年，小区/景区覆盖型绿色环保天线的应用越来越多。

1.5.2.1 灯柱型
1．特点：
Ø 一体化隐蔽天线产品，外形美观；
Ø 可实现隐蔽通信，在小区安装天线较困难且有路灯的情况可选择；
Ø 主要用于小区、景区的地面覆盖、道路覆盖或底层建筑物的覆盖。
2．安装：
Ø 地面安装；
Ø 采用立杆，美化竿体钢结构部分要采用热镀锌和涂漆处理来提高美观度和抗腐蚀性能，并且颜色要协调一致。
3．常见产品介绍：

类型1 类型2 类型3

类型4 类型5 类型6

1.5.2.2 草坪灯型
1．特点：
Ø 一体化隐蔽天线产品，外形美观，与环境协调，并可同时实现隐蔽通信与装饰照明多项功能，
Ø 天线频段较宽，能实现多频天线功能；
Ø 隐蔽效果好，结构简单，安装维护方便；
Ø 样式多样，选择范围广；
Ø 用于小区、公园、景区的地面或道路覆盖。
2．安装：
地面并采用底座、地脚螺母、螺栓安装。
3．常见产品介绍：

类型1 类型2 类型3

类型4 类型5 类型6

1.5.2.3 空调机型
1． 特点：
Ø 外罩仿真实空调室外机设计，造型逼真，具有较强的隐蔽性；
Ø 分为一体化隐蔽天线和隐蔽外罩两种
Ø 外罩可以开启，安装和后期维护都很方便，天线隐藏在隐蔽外罩内，可实现隐蔽通信。
Ø 应用于小区、公园或办公楼宇的覆盖。
2．安装：
采用楼顶落地安装、支架安装或挂墙安装，可根据需要安装在建筑物的不同位置；
3．常见产品介绍：

类型1 类型2 类型3

类型4 类型5

1.5.2.4 排气管型
1．特点：
Ø 一体化单扇区隐蔽天线产品；
Ø 根据需要挂在建筑物墙面的不同位置，外罩底部设有维护门，可直接调节装置调节天线的方位角和机械下倾角度，安装和后期维护都很方便；
Ø 颜色、外观和周边楼体环境一致；
Ø 应用于居民区地面、室内或道路覆盖
2．安装：
Ø 一般用于商务区或住宅区楼顶安装靠近女儿墙，或安装于楼体外侧；
Ø 采用底座、地脚螺母、螺栓安装。
3．常见产品介绍

类型1 类型2 类型3

类型4 类型5

1.5.2.5 射灯型
1．特点：
Ø 外形与真实射灯一致，与环境协调，并可同时实现隐蔽通信与装饰照明多项功能
Ø 天线频段较宽，能实现多频天线功能；
Ø 隐蔽效果好，结构简单，安装维护方便；
Ø 主要用于广场、公园、小区、景区的地面覆盖或周边楼宇底层覆盖。
2．安装：
地面安装并采用底座、地脚螺母、螺栓安装。
3．常见产品介绍

类型1 类型2 类型3

1.5.2.6 仿真型
1．特点：
Ø 分为一体化隐蔽天线和隐蔽外罩两种；
Ø 仿真天线和周边环境协调一致，美观大方；
Ø 安装维护方面，样式多样；
Ø 主要用于公园、景区、小区的地面或道路覆盖
2．安装：
一般采用地面并采用底座、地脚螺母、螺栓安装，根据高度要考虑防风措施。
3．常见产品介绍

类型1 类型2 类型3

类型4 类型5 类型6

1.5.2.7 标志牌/指示牌型
1．特点：
Ø 分为一体化隐蔽天线和隐蔽外罩两种，外形美观，可印制各种广告标语和图案，与环境协调，并可同时实现隐蔽通信与宣传多项功能
Ø 天线频段较宽，能实现多频天线功能；
Ø 隐蔽效果好，结构简单，安装维护方便；
Ø 一般用于小区、景区的地面道路覆盖或覆盖两侧楼宇的低层（一般为1~3层）。
2．安装：
一般采用地面并采用底座、地脚螺母、螺栓安装。
3．常见产品介绍

类型1 类型2 类型3

类型4 类型5 类型6

1.5.3 室内覆盖型绿色环保天线
绿色环保天线不仅在城市的室外覆盖、小区/景区的覆盖中得到大量的应用，在室内覆盖的应用方面也很广泛，不仅有效地改善了室内信号覆盖效果同时还能和室内环境相得益彰，协调统一。

1.5.3.1 壁画型
1．特点：
Ø 和室内环境协调一致，同时具有装饰作用；
Ø 样式多样，同时可以根据用户要求订制；
Ø 天线频段较宽，能实现多频天线功能；
Ø 用于卧室、会议厅、休闲娱乐场所、宾馆等室内覆盖
2．安装：
挂墙安装。
3．常见产品介绍：

类型1 类型2 类型3

1.5.3.2 吸顶灯型
1．特点：
Ø 色彩外形、大小和真实的吸顶灯相仿，样式多样可订制；
Ø 天线频段较宽，能实现多频天线功能；
Ø 主要用于商业楼宇、宾馆等室、走廊或会议厅等室内覆盖
2．安装：
天花板顶固定安装。
3．常见产品介绍：

类型1 类型2 类型3

1.5.3.3 壁灯型
1．特点：
Ø 色彩外形、大小和真实的吸顶灯相仿，样式多样可订制；
Ø 天线频段较宽，能实现多频天线功能；
Ø 主要用于商业楼宇、宾馆、休闲场所的室内覆盖。
应用场景：
2．安装：挂墙安装
3．常见产品介绍：

类型1 类型2 类型3

类型4 类型5

1.6 绿色环保天线应用建议
绿色环保天线在网络建设中的应用越来越广泛，在应用的过程中涉及到绿色环保天线的选型、现场勘测、天线设计、安装施工等各个环节，下面就具体一一介绍。
注：我们这里所说的绿色环保天线既包括美化一体化天线，也包含对一般天线的美化改造产品。
1.6.1 绿色环保天线选型
1.6.1.1 天线的选择
1． 天线增益的选择：
根据Okumura电波传播衰减计算模式:
L（市区）＝69.55+26.16lgf-13.82lgh1+(44.9-6.55lgh1)lgd-a(h2)-s(a)
其中：
f：工作频率(MHz)；
h1：基站天线高度（m）；
h2：移动台天线高度(m)；
d：到基站的距离(km)；
a(h2)：移动台天线高度增益因子(dB)
a(h2)=(1.1lgf-0.7)h2-1.56lgf+0.8(中，小城市)
=3.2[lg(11.75h2)]2-4.97(大城市)；
s(a)：市区建筑物密度修正因子(dB)
s(a)=30-25lga (5%<a≤50%)
=20+0.19lga-15.6(lga)2 (1%<a≤5%)
=20 (a≤1%)；
G=Rx+L+L1-P
其中P:基站发射功率 G:天线增益
L1:穿透损耗 Rx：覆盖区域边缘场强

2． 天线下倾角的选择：
俯仰角的大小可以由以下公式推算：
θ=arctg(h/R)＋A/2
其中：θ：天线的俯仰角； h：天线的高度；
R：小区的覆盖半径； A：天线的垂直平面半功率角

3． 其它天线参数的选择：
水平波束宽度选择:
一般地,根据工程经验,在市区选择水平波束宽度B为65°的天线,以降低基站间干扰及呼损率,同时便于基站规划网优。
极化方式：建议采用正交双极化，减少天线数量，便于美化安装。
下倾方式：建议采用电调天线，可调下倾角0-15度，保证覆盖方向图质量，减少下倾调节空间，便于美化安装。
总的来说，天线的选择需要综合考虑以上几点，另外天线的类型、安装方式、美化方式、后期维护的可操作性等都需要根据每个站点的具体情况着意考虑。

1.6.1.2 天线外形选择
1．根据站点楼宇建筑风格及外部装饰决定美化方式；
2．根据楼宇外墙装饰颜色决定隐藏体颜色或一体化天线的颜色
3．根据选择的天线确定隐藏体尺寸；
4．根据承重分析及隐藏体风荷载分析隐藏体决定安装方式。

1.6.1.3 总体原则
1．保证覆盖效果，注重与周边环境的和谐统一；
2．采用小体积天线；
3．优先采用集束型、电调型、双频甚至多频共用型天线；
4．采用透波性好、强度高、耐候性好、质量轻的美化外罩材料；
5．注重美化工程实施的安全性、便利性，后期维护的可操作性；

1.6.2 绿色环保天线勘测
为了保证绿色环保天线项目能顺利进行，前期的工程勘测工作非常重要。部分工程点离驻地及公司很远，每个站点可能只有一次勘测机会，所以需要对站点进行详细的勘测，以保证方案设计工作能顺利进行，避免多次勘测。
1.6.2.1 勘测内容及要求
1． 详细了解客户对天线的要求（增益、频率、是否电调）；
2． 确定天线的安装方式、方位角、天线下倾角；
3． 了
