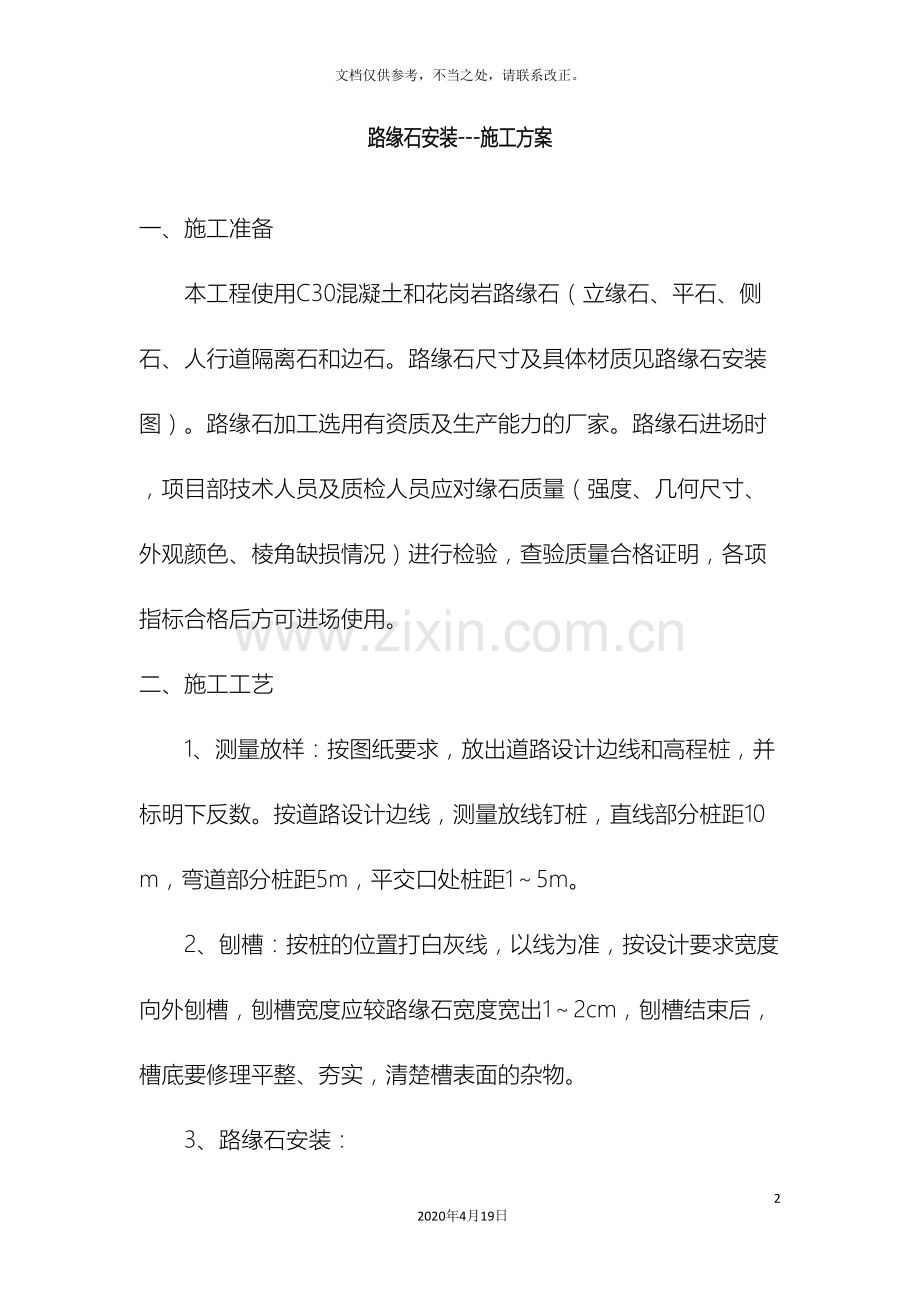

路缘石安装---施工方案

一、施工准备
本工程使用C30混凝土和花岗岩路缘石（立缘石、平石、侧石、人行道隔离石和边石。路缘石尺寸及具体材质见路缘石安装图）。路缘石加工选用有资质及生产能力的厂家。路缘石进场时，项目部技术人员及质检人员应对缘石质量（强度、几何尺寸、外观颜色、棱角缺损情况）进行检验，查验质量合格证明，各项指标合格后方可进场使用。
二、施工工艺
1、测量放样：按图纸要求，放出道路设计边线和高程桩，并标明下反数。按道路设计边线，测量放线钉桩，直线部分桩距10m，弯道部分桩距5m，平交口处桩距1～5m。
2、刨槽：按桩的位置打白灰线，以线为准，按设计要求宽度向外刨槽，刨槽宽度应较路缘石宽度宽出1～2cm，刨槽结束后，槽底要修理平整、夯实，清楚槽表面的杂物。
3、路缘石安装：
（1）路缘石在砌筑前，必须进行外观检查，要求不得有掉角、裂纹、崩边、表面蜂窝麻面、颜色不一致等现象。
（2）注意与相交道路路缘石应平顺连接。
（3）曲线段立缘石长度采用图纸中括号内数据40cm。
（4）立缘石、侧石侧面与路面结构间应紧密无缝，立缘石之间、侧石之间、边石之间灌缝应饱满密实，安装应稳固牢靠，顶面平整不得有错牙、歪斜现象。立缘石之间、侧石之间、平石之间、边石之间以及立缘石与平石相接处均用1:1水泥砂浆勾缝，缝宽1cm。路缘石安装垫层砂浆采用M10水泥砂浆，厚度安装图纸要求施工。
（5）平石表面不是平坡，安装时严格按所在道路纵横坡度来确定，i值为道路横坡度，详见《道路标准断面图》。
（6）各交叉口圆弧及绿化带、人行道断口端头圆弧路缘石均采用圆弧状路缘石，保证美观平顺。
4、后背：路缘石铺设完毕后及时回填后背，需用小型夯夯实。
5、勾缝：路缘石安装完成后及时进行勾缝处理，勾缝砂浆需用铁钎振捣密实饱满且做成2mm深凹槽，并保证顺滑。
6、养生：勾缝砂浆洒水覆盖养护不少于3天，养生期间设明显保护标志，养生期间禁止车辆碾压、碰撞，防止行人踩踏、破坏。
三、检测标准
路缘石铺设实测项目
序号
项目
允许偏差（mm）
检验频率
检验方法
范围
点数
1
直顺度
≤10
100m
1
用20m线和钢尺量
2
相邻块高差
≤3
20m
1
用钢板尺和塞尺量
3
缝宽
±3
20m
1
用钢尺量
4
路缘石
顶面高程
±10
20m
1
用水准仪测量
四、组织机构及人员配备
1、组织机构
技术负责人：钱学波 生产经理：赵海权
施工质检员：郭迎新 赵其杰
2、施工现场
现场技术员：黄忠仕 高培华
现场监理：邢娟 殷宝虎
3、施工机械设备
发电机　　　　　15KW 1台
切割机　　　　 1台
五、质量保证措施及检测方法
1、严格按照施工技术规范施工，建立三级质量监督制度，即施工人员自检、质检工程师复检和监理工程师抽检制度。
2、技术要求及检测方法
（1）顺直度：　 ≤10mm　　20m拉线：每100m测1处
（2）相邻两块高差： ≤3mm　 水平尺量：每20m测1处
（3）相邻两块缝宽：±3mm　 尺量：每20m测1处
（4）顶面高程：　　±10mm　　水准仪：每20m测1点
六、安全措施
1、加强安全教育，熟知和遵守本工种各项安全技术操作规程，定期进行安全技术培训。
2、建立健全安全管理机构和设置专业安全检查人员，对施工安全进行监督，并作好过往车辆经过时的安全防护工作。
3、操作人员上岗前，必须按规定穿戴防护用品，安全员与施工负责人随时检查，不按规定穿戴者，不得上岗。
4、施工中所用的各种机具设备和劳保用品，定期检查，保证处于完好状态，不合格者严禁使用。
5、发电机、搅拌机等施工机械要按规程操作，防止漏电、误操作等造成的安全事故发生。
6、路缘石搬运与施工过程中应小心谨慎，防止砸伤、挤伤施工操作人员。
七、环境保证措施
1、加强环保教育，强化环保意识。
2、施工场地和运输道路产生的扬尘，应尽可能防止对生产人员和其它人员造成危害。
3、每天配置的砂浆及混凝土不得留余，路面上的残留砂浆及混凝土当天必须清理干净，保持路面平整干净。
