微机原理与接口技术课程设计-键盘显示控制器.doc

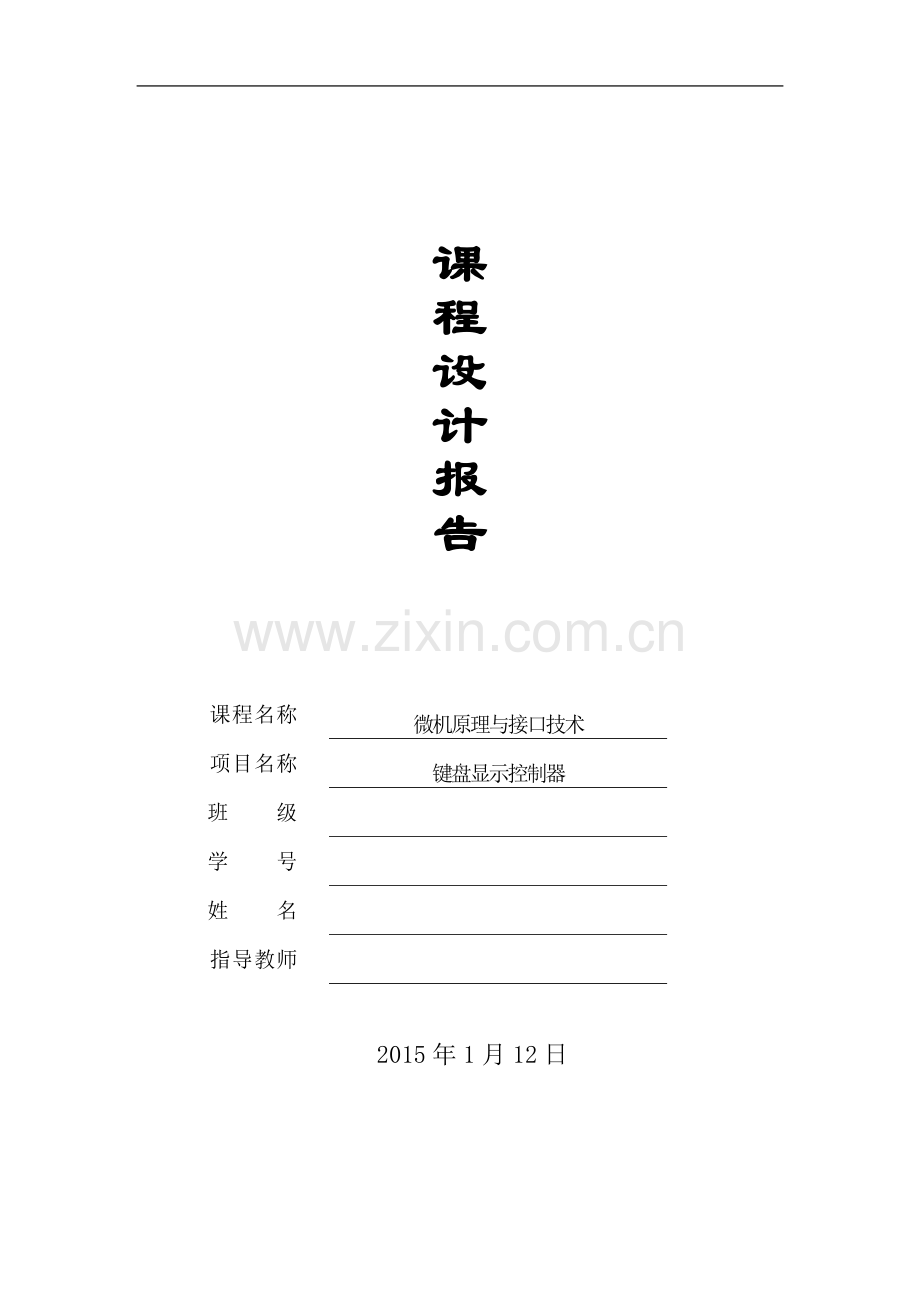

课
程
设
计
报
告

课程名称
微机原理与接口技术
项目名称
键盘显示控制器
班 级

学 号

姓 名

指导教师

2015年1月12日

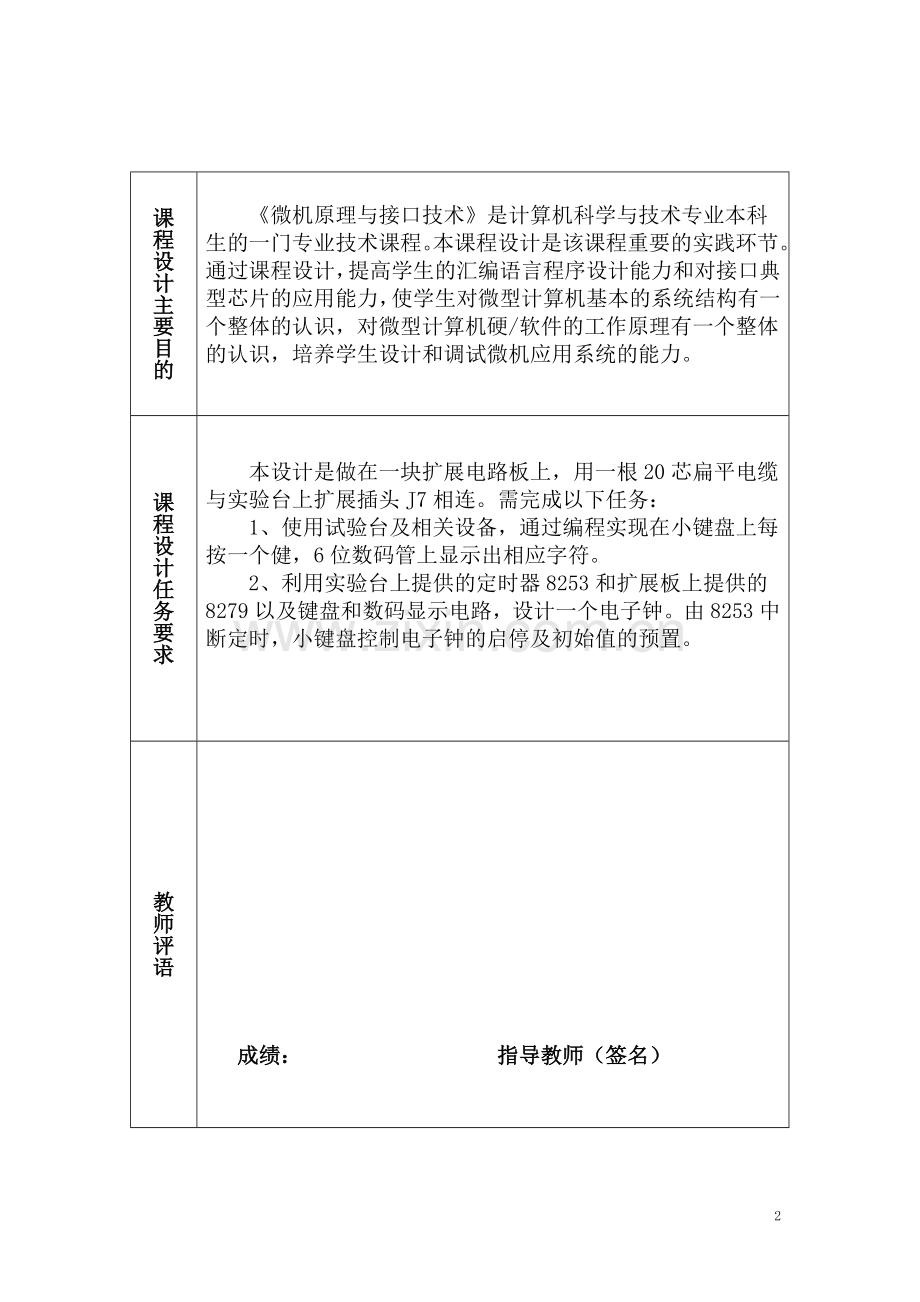

课程设计主要目的

《微机原理与接口技术》是计算机科学与技术专业本科生的一门专业技术课程。本课程设计是该课程重要的实践环节。通过课程设计，提高学生的汇编语言程序设计能力和对接口典型芯片的应用能力，使学生对微型计算机基本的系统结构有一个整体的认识，对微型计算机硬/软件的工作原理有一个整体的认识，培养学生设计和调试微机应用系统的能力。

课程设计任务要求
本设计是做在一块扩展电路板上，用一根20芯扁平电缆与实验台上扩展插头J7相连。需完成以下任务：
1、使用试验台及相关设备，通过编程实现在小键盘上每按一个健，6位数码管上显示出相应字符。
2、利用实验台上提供的定时器8253和扩展板上提供的8279以及键盘和数码显示电路，设计一个电子钟。由8253中断定时，小键盘控制电子钟的启停及初始值的预置。

教师评语

成绩： 指导教师（签名）

目录
一、 设计任务说明 4
1.1、实验目的 4
1.2、实验内容 4
二、需求分析 5
2.1、计算机的重要性 5
2.2、8279芯片 5
三、设计方案 5
3.1、课程设计步骤与方法 5
3.2、课程设计说明书与图纸 6
3.3、设计程序 9
四、测试分析 16
五、总结 16
六、参考文献 16

课程设计报告正文内容
一、 设计任务说明
1.1、实验目的
1．掌握8279键盘显示电路的基本功能及编程方法
2．掌握一般键盘盒显示电路的工作原理
3．进一步掌握定时器的使用和中断处理程序的编程方法
1.2、实验内容
利用实验台上提供的定时器8253和扩展板上提供的8279以及键盘和数码显示电路，设计一个秒表，由8253中断定时，小键盘控制秒表的启停及初始值的预置。
秒表的显示格式**.**.**  由左到右分别为分、秒、百分秒
要求具体如下：
1. C键：清楚，显示00.00.00
2. G键：启动，秒表计时
3. D键：停止，秒表停止计时
4. P键：设置分、秒、百分秒值。输入时依次为分、秒、百分秒，同时应有判断输入错误的能力，若输入有错，则显示：E - - - - -,此时敲P键可重新输入预置值。
5. E键：程序退出，返回DOS
二、需求分析
2.1、计算机的重要性　　
计算机是当代众多新兴技术中发展最快、应用最广的一项技术，也是渗透力最强，对社会发展影响最为深远的高新技术。今天它已经逐渐深入到社会的每一个细胞，改变着人们的生产方式，社会活动方式甚至家庭生活方式。计算机发展如此迅速，影响如此深远。有其深刻的社会背景。
2.2、8279芯片
8279是一种通用的可编程的键盘/显示器接口器件，可对64个开关组成的键盘矩阵进行自动扫描，接收键盘上的输入信息，并在有键输入时向单片机请求中断，还能对8位或16位LED自动扫描，使显示缓冲器的内容在LED上显示出来。利用8279对键盘/显示器的自动扫描，可以减轻CPU负担，具有显示稳定、程序简单、不会出现误动作等特点。是一种应用非常广泛的芯片，学习8279芯片的简单应用时十分有必要的。
三、设计方案
3.1、课程设计步骤与方法
1、本设计是做在一块扩展电路板上，用一根20芯扁平电缆与实验台上扩展插头J7相连。
2、编程1:使得在小键盘上每按一个健，6位数码管上显示出相应字符，它们的对应关系如下:
小键盘 显示 小键盘 显示
0 — 0 C — C
1 — 1 D — d
2 — 2 E — E
3 — 3 F — F
4 — 4 G — q
5 — 5 M —
6 — 6 P — p
7 — 7 W —
8 — 8 X —
9 — 9 Y —
A — R — 返回
B — b
3、编程2:中断编程
利用实验台上提供的定时器8253和扩展板上提供的8279以及键盘和数码显示电路，
设计一个电子钟。由8253中断定时，小键盘控制电子钟的启停及初始值的预置。
电子钟显示格式如下：
XX．XX．XX. 由左向右分别为时、分、秒
要求具有如下功能：
①、C键:清除，显示全零。
②、G键:启动，电子钟计时。
③、D键:停止，电子钟停止计时。
④、P键:设置时、分、秒值。输入时依次为时、分、秒，同时应有判断输入错误的
能力，若输入有错，则显示:E－－－－－。此时敲P键可重新输入预置值。
⑤、E键:程序退出。
3.2、课程设计说明书与图纸
（一）设计说明
1.本设计编程1 接线方法：
用一根20芯扁平电缆将实验扩展板与实验台上扩展插头J7相连。
2.本设计编程2 接线方法：
（1）用一根20芯扁平电缆将实验扩展板与实验台上扩展插头J7相连。
（2）实验台上8253 CLK0 接1MHZ，GATE0 和GATE1接＋5V，OUT0 接CLK1，OUT1 接IRQ，CS接280H～287H。
（二）设计电路如下图所示：

（三）参考流程图如下所示：

键盘显示子程序流程图：KEY2
3.3、设计程序（部分代码）
源程序：
ASSUME     CS:CODE,DS:DATA,SS:STACK
START:     CLI
           MOV     AX,DATA
           MOV     DS,AX
           MOV     BUF,0
           MOV     SIGH,01
           MOV     SEC1,0
           MOV     MIN1,0
           MOV     MIN2,0
           MOV     HOUR1,0
           MOV     HOUR2,0
           MOV     ERR1,0
           MOV     DX,TIMEC              ;8253初始化
           MOV     AL,36H
           OUT     DX,AL
           MOV     DX,TIME0
           MOV     AX,100
           OUT     DX,AL
           MOV     AL,AH
           OUT     DX,AL
           MOV     DX,TIMEC
           MOV     AL,74H
           OUT     DX,AL
           MOV     AX,10
           MOV     DX,TIME1  ；定时器每0.1S中断1次
           OUT     DX,AL
           MOV     AL,AH
           OUT     DX,AL
           MOV     AX,STACK
           MOV     SS,AX
           MOV     SP,TOP
           MOV     AX,DATA
           MOV     DS,AX
           MOV     DX,OFFSET MES
           MOV     AH,09
           INT     21H
           MOV     AX,CS
           MOV     DS,AX
           MOV     DX,OFFSET INT_PROC
           MOV     AX,250FH
           INT     21H     ；置IRQT中断向量
           MOV     DX,INTA01
           IN      AL,DX
           AND     AL,7FH
           OUT     DX,AL
           MOV     DX,PORT1
           MOV     AL,0D3H
           OUT     DX,AL    ；8279清零
           MOV     AL,2AH
           OUT     DX,AL    ；置8279时钟命令
           MOV     AL,40H
           OUT     DX,AL   ；读FIFO RAM命令
           MOV     AL,00H
           OUT     DX,AL    ；置键盘显示模式
           MOV     AL,80H
           OUT     DX,AL    ；写RAM命令
           STI
KEY1:      CALL    KET2       ；调键盘显示子程序
           CMP     HOUR2,0AH
           JZ      NEXT2
NEXT1:     CMP     AL,0CH       ；是否“C”命令

           JNZ     LP0
NEXT2:     MOV     SIGH,00H
           MOV     HOUR2,00H
           MOV     HOUR1,00H
           MOV     MIN2,00H
           MOV     MIN1,00H
           MOV     SEC2,00H
           MOV     SEC1,00H
LP0:       CMP     AL,0EH      ；是否“E”命令
           JNZ     LP1
           MOV     SIGH,00H
           CLI
           MOV     DX,INTA01
           IN      AL,DX
           OR      AL,80H
           OUT     DX,AL
           STI
           MOV     AX,4C00H   ；是“E”命令返回DOS
           INT     21H
LP1:       CMP     AL,10H     ；是否“G”命令
           JNZ     LP2
           MOV     SIGH,01H
           JMP     KEY1
LP2:       CMP     AL,0DH     ；是否“D”命令
           JNZ     SETI
           MOV     SIGH,00H
KEY3:      JMP     KEY1
SETI:      CMP     AL,12H      ；是否“P”命令
           JNZ     KET1
           MOV     SIGH,00H   ；“00”为预置时标志
           MOV     HMS,00H
           CALL    HIGH0
           CMP     ERR1,01H
           JZ      KEY3
           CALL    LOW0
           CMP     ERR1,01H
           JZ      KEY3
           MOV     HMS,11H   ；“11”为预置分标志
CALL    HIGH0
           CMP     ERR1,01H
           JZ      KEY3
           MOV     HMS,22H  ；“22”为预置秒标志
           CALL    HIGH0
           CMP     ERR1,01H
           JZ      KEY3
           CALL    LOW0
           JMP     KEY1
MAIN       ENDP
INT_PROC:  STI
           PUSH    AX
           PUSH    BX
           PUSH    CX
           PUSH    DX
PUSH    SI
PUSH    DI
PUAH    DS
CMP     SIGH,00                     ；是否允许记数
JZ      ENDT1
INC     BUF                         ；记数单元加1
CMP     BUF,10
JL      ENDT
MOV     BUF,0
INC     SEC1
CMP     SEC1,10
JL      ENDT
MOV     SEC1,0
INC     SEC2
CMP     SEC2,6
JL      ENDT
MOV     SEC2,0
INC     MIN1
CMP     MIN1,10
JL      ENDT
MOV     MIN1,0
INC     MIN2
CMP     MIN2,6
JL      ENDT
MOV     MIN2,0
INC     HOUR1
CMP     HPUR2,2
JL      HH
CMP     HOUR1,4
JL      ENDT
MOV     HOUR1,0
MOV     HOUR2,0
ENDT1:     JMP     ENDT
HH:        CMP      HOUR1,10
           JL       ENDT
           MOV      HOUR1,0
           INC      HOUR2
ENDT:      MOV      DX,INTA00
           MOV      AL,20H
           OUT      DX,AL
           POP      DS
           POP      DI
           POP      SI
           POP      DX
           POP      CX
           POP      BX
           POP      AX
           IRET
KEY2       PROC     NEAR
           MOV      DX,PORT1
           MOV      AL,0D1H
           OUT      DX,AL     ；清显示
WAEP:      CALL     DISP         ；调显示子程序
           MOV      DX,PORT1
           IN       AL,DX
           AND      AL,07H
           JZ       WAEP
KETN:      MOV      DX,PORT0     ；读状态
           IN       AL,DX
           MOV      BL,AL
           AND      AL,07H
           AND      BL,38H
           MOV      CL,03
           SHR      BL,CL
           CMP      BL,00H     ；是否第一行键
           JNZ      LINE1
           ADD      AL,08H
           JMP      QUIT1
LINE1:     CMP      BL,01H
           JNZ      LINE2     ；是否第二行键
           JMP      QUIT1
LINE2:     ADD      AL,10H
QUIT1:     RET
KEY2       ENDP
DISP       PROC     NEAR
           PUSH     CX
           MOV      AX,DATA
           MOV      DS,AX
           MOV      DX,PORT1
           MOV      AL,90H
           OUT      DX,AL
           MOV      SI,OFFSET SEC1
           MOV      CX,0006
           MOV      BX,OFFSET LED
DISP1:     CLD
           LODSB
           XLAT
           MOV      DX,PORT0
           OUT      DX,AL
           LOOP     DISP1
           POP      CX
           RET
DISP       ENDP
ERR        PROC     NEAR
           MOV      HOUR2,0AH
           MOV      HOUR1,0BH
           MOV      MIN2,0BH     ；显示“E----”
           MOV      MIN1,0BH
           MOV      SEC2,0BH
           MOV      SEC1,0BH
           MOV      ERR1,01H     ；出错标志
           RET
ERR        ENDP
HIGH0      PROC     NEAR
           CALL     KEY2
           MOV      ERR1,00
           CMP  HMS,00H  ；HMS是预置时、分、秒标志
           JNZ      MIN0
           CMP      AL,02H       ；00预置时
           JG       ERROR       ；11预置分
           MOV      HOUR2,AL     ；22预置秒
           JMP      HOUT1
MIN0:      CMP      HMS,11H
           JNZ      SEC0
           CMP      AL,05H
           JG       ERROR
           MOV      MIN2,AL
           JMP      HOUT1
SEC0:      CMP      AL,05H
           JG       ERROR
           MOV      SEC2,AL
HOUT1:     RET
ERROR:     CALL     ERR
           RET
HIGH0      ENDP
LOW0       PROC     NEAR
           CALL     KEY2     ；预置时、分、秒低位
           MOV      ERR1,00
           CMP      HMS,00H
           JNZ      MIN3
           MOV      DL,HOUR2
           CMP      DL,01
           JG       HOUR3
           CMP      AL,09H
           JG       ERROR
           MOV      HOUR1,AL
           JMP      LQUT1
HOUR3:     CMP      AL,03H
           JG       ERROR
           MOV      HOUR1,AL
           JMP      LQUT1
MIN3:      CMP      HMS,11H
           JNZ      SEC3
           CMP      AL,09H
           JG       ERROR
           MOV      MIN1,AL
           JMP      LQUT1
SEC3:      CMP      AL,09H
           JG       ERROR
           MOV      SEC1,AL
LQUT1:     RET
LOW0       ENDP
CODE       ENDS
END        START

四、测试分析
按要求在实验台上连好线，打开电源，然后在PC机上编译、连接、运行程序，再测试功能：
按P键设置时分秒
按C清零
按G启动计时
按D停止计时
按E返回DOS
输入有错显示E-----，此时按P可重新输入。

五、总结
本次设计是两人一组，实验设计中，能够感受到若是光靠自己的能力，是不能够完成这次设计的。自己分析原因：其一，没有对单片机了解不够详细，知识面欠缺。其二，自己做的许多过程有差误，不说自己到头来能否发现，即使发现，时间耽误太多了，自己过于粗心马虎。正是因为我们是团体合作，有异议提出来，将错误及时解决，避免了很多设计的复杂性。当然，这次设计，其他的同学也提供了不少援助，当然，老师为我们课程设计的成功提供了很重要的帮助。再次感谢我的老师，感谢我的合作伙伴，当然，这次的实验设计也看到自己的不足，以后自己会更加努力的学习，相信自己以后会越来越棒。

六、参考文献
《微型计算机原理与接口技术》 主编：吴秀清 中国科技大学出版社
微机原理与接口技术      主编：梁建武    中国水利水电出版社
IBM-PC汇编语言程序设计                  清华大学出版社
