产品数据管理系统（PDM）物料编码及设计代号的编制规范

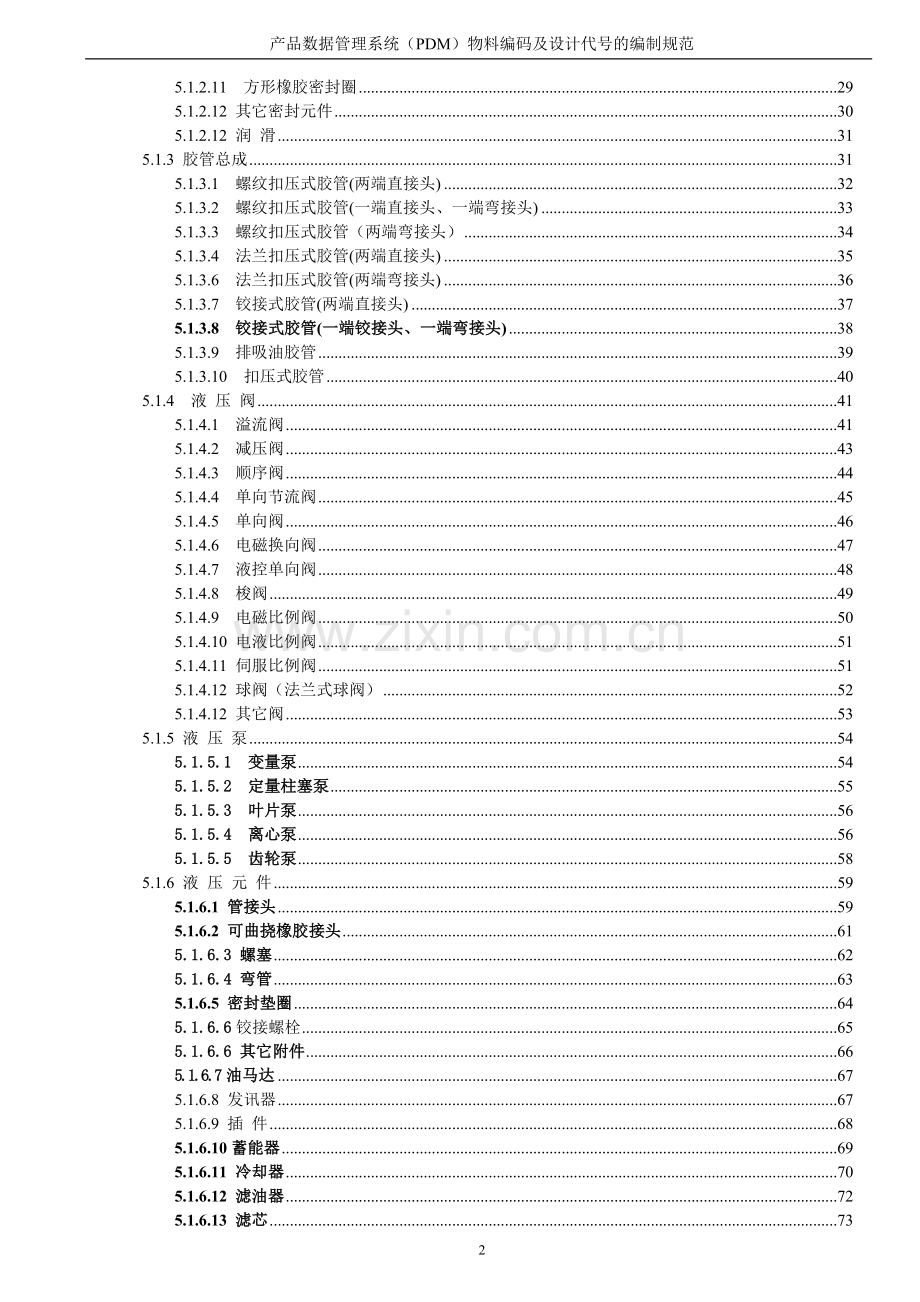

目 录

目 录 1
1. 范围 5
2. 术语和定义 5
2.1 物料 5
2.2 属性 5
2.3 类 5
2.4 分类 5
2.5编码/代号 5
2.6 物料编码/设计代号 5
2.6.1. 物料编码 5
2.6.2. 设计代号 5
3. 管理职责 6
4. 物料编码/设计代号的基本编制原则 6
4.1 物料编码的编制原则 6
4.1.1 成品 6
4.1.2 标准件、外购件 6
4.1.3 基本零件 6
4.1.4 通用件 6
4.1.5 原材料 6
4.1.6 物料门类及物料大类编号方法 6
4.2 设计代号的编制原则 7
4.2.1 标准件、外购件 7
4.2.2 基本零件 7
4.2.3 通用件 7
5. 物料编码/设计代号的编制细则 7
5.1 标准件、外购件的编号细则 7
5.1.1 联接与紧固 7
5.1.1.1 螺钉 8
5.1.1.2 螺栓 10
5.1.1.3 螺母 11
5.1.1.4 铆钉 13
5.1.1.5 销键 14
5.1.1.6 垫圈 15
5.1.1.7 挡圈 17
5.1.1.8 螺柱 18
5.1.2 密封与润滑 19
5.1.2.1 ○形橡胶密封圈 19
5.1.2.2 ○形橡胶密封圈用挡圈 21
5.1.2.3 Yx形密封圈 21
5.1.2.4 阶梯封 22
5.1.2.5 矩形封 24
5.1.2.7 防尘圈 26
5.1.2.8 径向油封 27
5.1.2.9 骨架油封 28
5.1.2.10 AQ封 29
5.1.2.11 方形橡胶密封圈 29
5.1.2.12 其它密封元件 30
5.1.2.12 润 滑 31
5.1.3 胶管总成 31
5.1.3.1 螺纹扣压式胶管(两端直接头) 32
5.1.3.2 螺纹扣压式胶管(一端直接头、一端弯接头) 33
5.1.3.3 螺纹扣压式胶管（两端弯接头） 34
5.1.3.4 法兰扣压式胶管(两端直接头) 35
5.1.3.6 法兰扣压式胶管(两端弯接头) 36
5.1.3.7 铰接式胶管(两端直接头) 37
5.1.3.8 铰接式胶管(一端铰接头、一端弯接头) 38
5.1.3.9 排吸油胶管 39
5.1.3.10 扣压式胶管 40
5.1.4 液 压 阀 41
5.1.4.1 溢流阀 41
5.1.4.2 减压阀 43
5.1.4.3 顺序阀 44
5.1.4.4 单向节流阀 45
5.1.4.5 单向阀 46
5.1.4.6 电磁换向阀 47
5.1.4.7 液控单向阀 48
5.1.4.8 梭阀 49
5.1.4.9 电磁比例阀 50
5.1.4.10 电液比例阀 51
5.1.4.11 伺服比例阀 51
5.1.4.12 球阀（法兰式球阀） 52
5.1.4.12 其它阀 53
5.1.5 液 压 泵 54
5.1.5.1 变量泵 54
5.1.5.2 定量柱塞泵 55
5.1.5.3 叶片泵 56
5.1.5.4 离心泵 56
5.1.5.5 齿轮泵 58
5.1.6 液 压 元 件 59
5.1.6.1 管接头 59
5.1.6.2 可曲挠橡胶接头 61
5.1.6.3 螺塞 62
5.1.6.4 弯管 63
5.1.6.5 密封垫圈 64
5.1.6.6铰接螺栓 65
5.1.6.6 其它附件 66
5.1.6.7 油马达 67
5.1.6.8 发讯器 67
5.1.6.9 插 件 68
5.1.6.10蓄能器 69
5.1.6.11 冷却器 70
5.1.6.12 滤油器 72
5.1.6.13 滤芯 73
5.1.6. 14压力表 74
5.1.7 气动元件 76
5.1.7.1 压力控制阀 76
5.1.7.2 流量控制阀 77
5.1.7.3 方向控制阀 78
5.1.7.4 其它气阀 80
5.1.7.4 气缸 81
5.1.7.5 管接头 82
5.1.7.6 气动附件 85
5.1.10 轴承类 86
5.1.10.1 深沟球轴承 86
5.1.10.2 推力球轴承 87
5.1.10.5 圆柱滚子球轴承 88
5.1.10.6 调心球轴承 89
5.1.10.7 关节轴承 90
5.1.10.8 带座轴承 91
5.1.10.9 滚针轴承 92
5.1.10.10 德国FAG轴承 92
5.1.10.11 调心滚子轴承和推力调心滚子轴承 93
5.1.11 操作件与小五金 94
5.1.11.1　连接件 95
5.1.11.2 把手 95
5.1.11.3　塑料把手 96
5.1.11.4　同步带 97
5.1.11.5　滚子链 98
5.1.11.6　拖链 99
5.1.11.7　联轴器 99
5.1.11.8 联接套 100
5.1.12减速器与电机 101
5.1.12.1 减速器 101
5.1.12.2 电机 103
5.1.12.3 电机减速器 103
5.1.20 电气元件 104
5.1.20.1 PLC 模块 105
5.1.20.2 空气开关 106
5.1.20.3 断路器 107
5.1.20.4 继电器 107
5.1.20.5 按钮及指示灯 108
5.1.20.6 开关 108
5.1.20.7 熔断器及电阻 109
5.1.20.8 接触器 110
5.1.20.9 互感器及传感器 110
5.1.20.10 插头及缆线及附件 111
5.1.20.11 人机界面 111
5.1.20.13 变频器 113
5.1.20.14 组面板 113
5.1.20.15 其它电气元件 114
5.1.30 标牌 114
5.1.40 配件 115
5.1.99 其它 120
5.2 材料编号方法 121
5.2.1 黑色金属材料 122
5.2.1.1 钢板 122
5.2.1.2 圆钢 123
5.2.1.3 型钢 123
5.2.1.4　钢管 124
5.2.1.5　钢丝 125
5.2.2 有色金属材料 126
5.2.2.1 棒材 126
5.2.2.2 板材 127
5.2.2.3 管材 127
5.2.3 非金属材料 128
5.2.3.1 橡胶/石棉及其制品 128
1.密封材料 128
2.○形橡胶密封条 129
3. 导轨带 130
4. 其它橡胶制品 130
5.2.3.2 塑料及其制品 131
5.2.4 其它 132
5.3 零配件(6) 134
5.4低耗品编码细则(7) 136

产品数据管理系统（PDM）物料编码及设计代号的
编制规范
1. 范围
本规范对构成产品的物料进行分类，并规定其物料编码及设计代号的编制方法。
本规范适用于产品数据管理系统（以下简称PDM系统）在产品设计阶段，对组成产品结构明细表的物料进行分类及编号，以供在PDM系统内对组成产品的物料进行管理、信息交换和信息处理等。
对于基本零件在加工过程中处于不同加工状态而导致的物料区别，不属于本规范管理范围，也不属于PDM系统的管理范围。
2. 术语和定义
下列术语和定义适用于本规范。
2.1 物料
PDM系统的物料有狭义和广义两种定义，狭义物料是指在产品设计阶段组成产品结构的直接组成物料，也就是产品结构明细表中的标准件、外购件及基本零件（统称构件）；广义物料是指组成产品的所有相关物体，除包括上述构件外，还包括与产品相关的如液压油、包装材料、随机附件、用户手册和备件手册等物体，整机产品也作为广义物料的定义范围。
本规范规定了狭义物料的物料编码/设计代号（简称编号）编制方法，并同时规定了广义物料中整机产品编号的编制方法。
2.2 属性
描述某一事物所具有的突出特性，用于区分一事物与其他事物的不同。
2.3 类
具有某种共同属性的事物或概念的集合。
2.4 分类
按照选定的属性或特征进行划分对象，并对具有共同属性或特征的对象集合在一起的过程。
2.5编码/代号
表示物料的一个或一串字符，具有唯一性，一个物料对应唯一的编码/代号。
2.6 物料编码/设计代号
一种物料的编号包括了物料编码及设计代号，其物料编码与设计代号是一一对应的关系，两者同时代表PDM系统中同一种物料。
2.6.1. 物料编码
物料编码的制定考虑了物料的分类要求和财务统计要求，由一字符串组成，用于构成产品物料的类别划分和分类统计。
2.6.2. 设计代号
设计代号的制定考虑了设计人员在产品设计阶段的构件选择，以零部件图号、国标代号、规格尺寸等作为基础进行编制。
3. 管理职责
3.1 技术开发中心工程师负责对新增物料提出编号增加申请。
3.2 技术开发中心物料管理员负责对申请进行审查，对新增物资进行编号并录入系统。
3.3 当需要新增物料类别时，技术开发中心负责对此规范作相应修改，并改版发放至各使用部门。
4. 物料编码/设计代号的基本编制原则
4.1 物料编码的编制原则
物料编码编制的总原则是采用不等长字符码，各字符间不留空位，一物一码。
4.1.1 成品
物料编码= 类别代码+流水号
其中：类别代码= 物料门类（1）+物料大类+机型特征（吨位、宽度）
4.1.2 标准件、外购件
物料编码= 类别代码+主规格尺寸（或流水号）+特性代码（或缺省）
其中：类别代码= 物料门类（2）+物料大类+物料类别1+物料类别2
4.1.3 基本零件
物料编码=类别代码+部件归属1+部件归属2+部件归属3+流水号
其中：类别代码=物料门类（3）+物料大类+机型归属
4.1.4 通用件
物料编码=类别代码+部件归属1+部件归属2+部件归属3+流水号
其中：类别代码=物料门类（3）+物料大类+零件类型
4.1.5 原材料
物料编码= 类别代码+主规格尺寸（或流水号）
其中：类别代码 = 物料门类（4）+物料大类+物料类别1
4.1.6 物料门类及物料大类编号方法
物料编码的物料门类及物料大类的编号方法如表1所示。
表1 物料门类及物料大类的编号方法
门类
代码
物料大类名称
代码
备注
成品
1
压砖机类
YP
经过加工并完成该产品最后一道工序，可以直接销售给客户的产品。
布料系统类
SL
翻坯机类
JF
标准件
外购件
2
联接与紧固
01

外购后可直接构成产品组成部分的零件。
标准件、外购件在图纸上的标注(名称里含括号的内容可缺省)：

密封与润滑
02
胶管类
03
液压阀
04
液压泵
05
液压元件
06
气动元件
07
轴承
10
操作件与小五金
11
电机与减速器
12
电气元件
20
标牌
30
配件
40
其它
99
基本零件
通用件

3
压砖机类
Y
按照图纸要求制作后构成产品组成部分的零件。（特殊零件编码见附表）
布料系统类
S
翻坯机类
J
原材料
4
黑色金属材料
1

有色金属材料
2

非金属材料
3

其它
9

零配/维修件
6

4.2 设计代号的编制原则
设计代号编制的总原则是尽量与现有产品设计图纸对构件的表达方法一致。
4.2.1 标准件、外购件
设计代号=国标代号(或采购代号) + 规格 + 属性
4.2.2 基本零件
设计代号=设计图纸图号
4.2.3 通用件
设计代号=设计图纸图号
5. 物料编码/设计代号的编制细则
5.1 标准件、外购件的编号细则
5.1.1 联接与紧固
在物料编码体系下，通过表1已确定了联接与紧固物料门类及物料大类的编号方法，联接与紧固的物料类别划分及代码如表5.1.1-1所示。
表5.1.1-1 联接与紧固的物料类别划分及代码
物料类别
代 码
备注
螺 钉
01

螺 栓
02

螺 母
03

铆 钉
04

销 键
05

垫 圈
06

挡 圈
07

螺 柱
08

5.1.1.1 螺钉
a) 物料编码规则
以4段13码构建螺钉物料编码规则，第一段为7位类别代码，第二段为2位螺纹规格代码，第三段为3位公称长度代码，第四段为1位特性代码。（无特性代码[缺省]后面补“0”）
20101□□ □□ □□□ □
特性代码
公称长度
螺纹规格
类别代码
b) 设计代号规则
以7段不等长码构建螺钉的设计代号规则，第一段标准代码（省略“/T”及年号），第二段“—”定码，第三段“M”定码，第四段螺纹规格代码，第五段“×”定码，第六段公称长度代码，第七段为“—”定码、性能等级、来源或材料代码（可缺省）。
□□□□□□ — M □□ × □□□ —□□□
定码、性能等级或材料
公称长度
定码
螺纹规格
定码
定码
标准代码
c) 设计代号中螺钉的特性代码是根椐其性能等级及材料来编制，其划分及代码如表5.1.1-2所示。
表5.1.1-2 螺钉、螺栓的性能等级、材料的划分及特性代码
性能等级
特性代码
备 注
材 料
特性代码
来 源
特性代码
12.9
A
性能等级代码的默认缺省是根据各标准号不同而不同,具体见表5.1.1-3的规定。

钢
缺省
国产
缺省
10.9
B
不锈钢
X
进口
Z
9.8
C
有色金属
Y

8.8
D
镀锌
K

6.8
E

5.8
F

5.6
G

4.8
H

4.6
I

3.6
J

d) 物料编码中螺钉的特性代码是引用设计代号中螺钉特性代码（表5.1.1-2）来编制，①若螺钉的钉杆上全部制出是螺纹时应加标记“Q”；②若螺钉的特性代码超过两位代码时统一用一位数字表示： AZ→1、BZ→2……以此类推。
e) 螺钉物料编码中的类别代码及设计代号编写细则如表5.1.1-3所示。
表5.1.1-3 螺钉的类别代码、设计代号
类别
名 称
编码
类别代码
设计代号
默认等级及材料
旧标准

螺钉
01
开槽圆柱头螺钉（GB/T65-2000）
01
2010101
GB65-M**×***
4.8级
GB65-85
开槽盘头螺钉（GB/T67-2000）
02
2010102
GB67-M**×***
4.8级
GB67-85
开槽沉头螺钉（GB/T68-2000）
03
2010103
GB68-M**×***
4.8级
GB68-85
开槽锥端紧定螺钉（GB/T71-1985）
04
2010104
GB71-M**×***
14H级
GB71-85
开槽平端紧定螺钉（GB/T73-1985）
05
2010105
GB73-M**×***
14H级
GB73-85
内六角圆柱头螺钉（GB/T70.1-2000）
06
2010106
GB70.1-M**×***
8.8级
GB70-85
内六角平圆头螺钉（GB/T70.2-2000）
07
2010107
GB70.2-M**×***
12.9级
GB70-85
内六角沉头螺钉（GB/T70.3-2000）
08
2010108
GB70.3-M**×***
8.8级
GB70-85
内六角平端紧定螺钉（GB/T77-2000）
09
2010109
GB77-M**×***
33H
GB77-85
内六角锥端紧定螺钉（GB/T78-2000）
10
2010110
GB78-M**×***
33H
GB78-85
十字槽圆柱头螺钉（GB/T822-2000）
11
2010111
GB822-M**×***
4.8级
GB822-88
十字槽盘头螺钉（GB/T818-2000）
12
2010112
GB818-M**×***
4.8级
GB818-85
十字槽沉头螺钉（GB/T819.1-2000）
13
2010113
GB819.1-M**×***
4.8级
GB819-85
十字槽沉头自攻锁紧螺钉（GB/T6561-1986）
14
2010114
GB6561-M**×***
B级
GB6561-86
吊环螺钉（GB/T825-1988）
15
2010115
GB825 -M**
20钢
GB825-76
GB825-88
自攻螺钉(GB/T845-1985) ST3.5
16
2010116
GB845-ST**×***

GB845-85
螺钉
（DIN912）
17
2010117
DIN912-M**×***
10.9级

内六角圆柱端紧定螺钉
(GB/T79-2000)
18
2010118
GB79-M**×***
33H
GB79-76
GB79-85
方头长圆柱端紧定螺钉
（GB/T85-1988）
19
2010119
GB85-M**×***
33H
GB85-88
GB85-76
方头倒角端紧定螺钉
（GB/T821-1988）
20
2010120
GB821-M**×***
33H
GB821-76

图纸标注示例：名称：内六角圆柱头螺钉，设计代号： GB70.1-M12×90-BZ

5.1.1.2 螺栓
a) 物料编码规则
以4段13码构建螺栓编码规则，第一段为7位类别代码，第二段为2位螺纹规格代码，第三段为3位公称长度代码，第四段为1位特性代码（无特性代码[缺省]后面补“0”）。
20102□□ □□ □□□ □
特性代码
公称长度
螺纹规格
类别代码
b) 设计代号规则
设计代号的编制与5.1.1.1 b)点，螺钉的设计代号规则相同。
c) 设计代号中螺栓的特性代码是根椐其性能等级及材料来编制，其划分及代码与5.1.1.1 c)点，螺钉的编制方法相同，如表5.1.1-2所示。
d) 物料编码中螺栓的特性代码与5.1.1.1 d), 螺钉的编制方法相同。
e) 螺栓物料编码中的类别代码及设计代号编写细则如表5.1.1-4所示。
表5.1.1-4 螺栓的类别代码、设计代号
类别
名 称
编码
类别代码
设计代号
默认等级
旧标准
螺栓
02
高强度大六角螺栓(GB/T1228-1991)
01
2010201
GB1228- M**×***
10.9级
GB1228-91
六角头螺栓C级（GB/T5780-2000）
02
2010202
GB5780-M**×***
4.8级
GB5780-86 GB30-76
六角头螺栓全螺纹
C级
（GB/T5781-2000）
03
2010203
GB5781-M**×***
4.8级
GB5781-86
六角头螺栓（GB/T5782-2000）
04
2010204
GB5782-M**×***
8.8级
GB5782-86
六角头螺栓全螺纹
（GB/T5783-2000）
05
2010205
GB5783-M**×***
8.8级
GB5783-86
六角头螺栓细牙
（GB/T5785-2000）
06
2010206
GB5785-M**×*×***
8.8级
GB5785-86
T形槽用螺栓
（GB/T37-1988）
07
2010207
GB37-M**×***
8.8级
GB37-76
钢膨胀螺栓
08
2010208
GC- M**×***
国产

管接头用铰接螺栓
（JB999-1977）
09
2010209
JB999-M**×*×***
35
JB999-67
图纸标注示例：名称：六角头螺栓C级，设计代号： GB5780-M8×40

5.1.1.3 螺母
a) 物料编码规则
以3段10码构建螺母的编码规则，第一段为7位类别代码，第二段为2位螺纹规格代码，第三段为1位特性代码（无特性代码[缺省]后面补“0”）。
20103□□ □□ □
特性代码
螺纹规格
类别代码
b) 设计代号规则
以5段不等长码构建螺母的设计代号规则，第一段标准代码（省略“/T”及年号），第二段“—”定码，第三段“M”定码，第四段螺纹规格代码，第五段“—”定码、性能等级、来源或材料（可缺省）。
□□□□□□□□ — M □□ — □□
定码、性能等级
螺纹规格
定码
定码
标准代码
c) 设计代号中螺母的特性代码是根椐其性能等级或材料来编制，其划分及代码如表5.1.1-5所示。
表5.1.1-5 螺母的性能等级、材料的划分及特性代码
性能等级
特性代码
备注
材料
特性代码
来源
特性代码
12
A
性能等级代码的默认缺省是根据各标准号不同而不同,具体见表5.1.1-6的规定。
钢
缺省
国产
缺省
10
B
不锈钢
X
进口
Z
9
C
有色金属
Y

8
D
镀锌
K

6
E

5
F

4
G

d) 物料编码中螺母的特性代码是引用设计代号中螺母的特性代码（表5.1.1-5）来编制, 超过两位代码的统一用一位数字表示： AZ→1、BZ→2……以此类推。
e) 螺母物料编码中的类别代码及设计代号编写细则如表5.1.1-6所示。

表5.1.1-6 螺母的类别代码、设计代号
类别
名 称
编码
类别代码
设计代号
默认等级
或材料
旧标准
螺母
03

六角螺母－C级（GB/T41-2000）
01
2010301
GB41-M**
5级
GB52-76
GB41-86
1型六角螺母（GB/T6170-2000）
02
2010302
GB6170-M**
10级
GB6170-86
1型六角螺母－细牙（GB/T6171-2000）
03
2010303
GB6171-M**×***
8级
GB6171-86
六角薄螺母－倒角（GB/T6172.1-2000）
04
2010304
GB6172.1-M**
4级
GB54-76
GB6172-86
六角薄螺母－无倒角（GB/T6174-2000）
05
2010305
GB6174-M**
HV110
GB6174-86
六角薄螺母－细牙（GB/T6173-2000）
06
2010306
GB6173-M**×***
4级
GB6173-86
(非金属嵌件)六角锁紧薄螺母（GB/T6172.2-2000）
07
2010307
GB6172.2-M**
4级
GB6183-86
2型六角螺母（GB/T6175-2000）
08
2010308
GB6175-M**
9级
GB6175-86
2型六角螺母－细牙（GB/T6176-2000）
09
2010309
GB6176-M**×***
10级
GB6176-86
1型六角开槽螺母（GB/T6178-1986）
10
2010310
GB6178-M**
8级
GB60-76
GB6178-86
1型六角开槽螺母－C级（GB/T6179-1986）
11
2010311
GB6179-M**
5级
GB60-76
GB6179-86
2型六角开槽螺母（GB/T6180-1986）
12
2010312
GB6180-M**
8级
GB58-76
六角开槽薄螺母（GB/T6181-1986）
13
2010313
GB6181-M**
4级

圆螺母
（GB/T812-1988）
14
2010314
GB812-M**×***
45钢
GB812-76

小六角扁螺母
(GB53-76)
15
2010315
GB53-M**
A3

方螺母-C级
（GB/T39-1988）
16
2010316
GB39- M**
5级
GB39-76
蝶形螺母
（GB/T62-1988）
17
2010317
GB62- M**×***
Q235
GB62-76
六角自锁螺母
(GB1337-77)
18
2010318
GB1337- M**×***
15MnVB

小六角螺母
(GB51-76)
19
2010319
GB51- M**×***
5级

小六角特扁细牙螺母 (GB/T808-1988)
20
2010320
GB808-M**×***

小圆螺母
（GB/T810-1988）
21
2010321
GB810-M**×***
45钢
GB810-76
蝶形螺母（粗牙）
（GB/T62-1988）
22
2010322
GB62-M**

蝶形螺母（细牙）
（GB/T62-1988）
23
2010323
GB62-M**×***

图纸标注示例：名称：六角螺母－C级，设计代号： GB41-M20

5.1.1.4 铆钉
a) 物料编码规则
以3段13码构建铆钉编码规则，第一段为7位类别代码，第二段为3位公称直径代码(×10)，第三段为3位公称长度代码。
20104□□ □□□ □□□
公称长度
公称直径(×10)
类别代码
b) 设计代号规则
以5段不等长码构建铆钉设计代号规则，第一段标准代码（省略“/T”及年号），第二段“—”定码，第三段公称直径代码，第四段“×”定码，第五段公称长度代码。
□□□□□□ — □□ × □□□
公称长度
定码
公称直径
定码
标准代码
c) 铆钉物料编码中的类别代码及设计代号编写细则如表5.1.1-7所示。
表5.1.1-7 铆钉的类别代码、设计代号
类别
名 称
编码
类别代码
设计代号
默认等级
或材料
旧标准
铆钉
04
平头铆钉
（GB/T109-1986）
01
2010401
GB109-**×***
BL2
GB109-76
半圆头铆钉
（GB/T867-1986）
02
2010402
GB867-**×***
BL2
GB867-76 GB867-86
（开口型）扁圆头抽芯铆钉
GB/T12618-1990
03
2010403
GB12618-**×***
10级
JB4005-85

图纸标注示例：名称：平头铆钉，设计代号： GB109-M5×10

5.1.1.5 销键
a) 物料编码规则
以3段12码构建销键编码规则，第一段为7位类别代码，第二段为2位公称直径代码（公称直径带有小数点的均乘以10），第三段为3位公称长度代码。

20105□□ □□ □□□
公称长度
公称直径
类别代码
b) 设计代号规则
设计代号编制与5.1.1.4 b)点：铆钉的设计代号规则相同。
c) 销键物料编码中的类别代码及设计代号编写细则如表5.1.1-8所示。
表5.1.1-8 销键的类别代码、设计代号
类别
名 称
编码
类别代码
设计代号
默认等级或材料
旧标准
销健
05
销轴（GB/T882-1986）
01
2010501
GB882-**×***
35钢
GB882-76
开口销（GB/T91-2000）
02
2010502
GB91-**×***
Q235
GB91-76
GB91-86
圆锥销
（GB/T117-2000）
03
2010503
GB117-**×***
35钢
GB117-76 GB117-86
内螺纹圆锥销（GB/T118-2000）
04
2010504
GB118-**×***
35钢
GB118-86
开尾圆锥销（GB/T877-1986）
05
2010505
GB877-**×***
35钢
GB877-76
圆柱销（GB/T119.1-2000）
06
2010506
GB119.1-**×***
不淬硬钢和奥氏体不锈钢
GB119-86
圆柱销（GB/T119.2-2000）
07
2010507
GB119.2-**×***
淬硬钢和
马氏体不锈钢
弹性圆柱销（直槽,重型）（GB/T879.1-2000）
08
2010508
GB879.1-**×***
钢(St)
GB879-86
弹性圆柱销（直槽,轻型）（GB/T879.2-2000）
09
2010509
GB879.2-**×***
钢(St)
弹性圆柱销（卷制,重型）（GB/T879.3-2000）
10
2010510
GB879.3-**×***
钢(St)
弹性圆柱销（卷制,标准型）（GB/T879.4-2000）
11
2010511
GB879.4-**×***
钢(St)
GB879-86
弹性圆柱销（卷制,轻型）（GB/T879.5-2000）
12
2010512
GB879.5-**×***
钢(St)
内螺纹圆柱销（GB/T120.2-2000）
13
2010513
GB120.2-**×***
淬硬钢和马氏体不锈钢

螺纹圆柱销（GB/T878-1986）
14
2010514
GB878-**×***
35钢
GB878-86
平键(普通型)
（GB/T1096-1979）
31
2010531
GB1096-**×***
45

带孔销GB880
15
2010515
GB880-**×***
Q235

图纸标注示例：名称：圆柱销，设计代号： GB119.1-2×12

5.1.1.6 垫圈
a) 物料编码规则
以2段9码构建垫圈的编码规则，第一段为7位类别代码，第二段为2位垫圈公称直径代码。
20106□□ □□
公称直径
类别代码
b) 设计代号规则
以3段不等长码构建垫圈的设计代号规则，第一段标准代码（省略“/T”及年号），第二段“—”定码，第三段公称直径代码。
□□□□□□ — □□
公称直径
定码
标准代码
c) 垫圈物料编码中的类别代码及设计代号编写细则如表5.1.1-9所示。
表5.1.1-9 垫圈的类别代码、设计代号
类别
名 称
编码
类别代码
设计代号
默认等级或材料
旧标准
垫圈
06
槽钢用方斜垫圈（GB/T853-1988）
01
2010601
GB853-**
Q235
GB853-76
圆螺母用止动垫圈（GB/T858-1988）
02
2010602
GB858-**
Q215
GB858-76
轻型弹簧垫圈（GB/T859-1987）
03
2010603
GB
