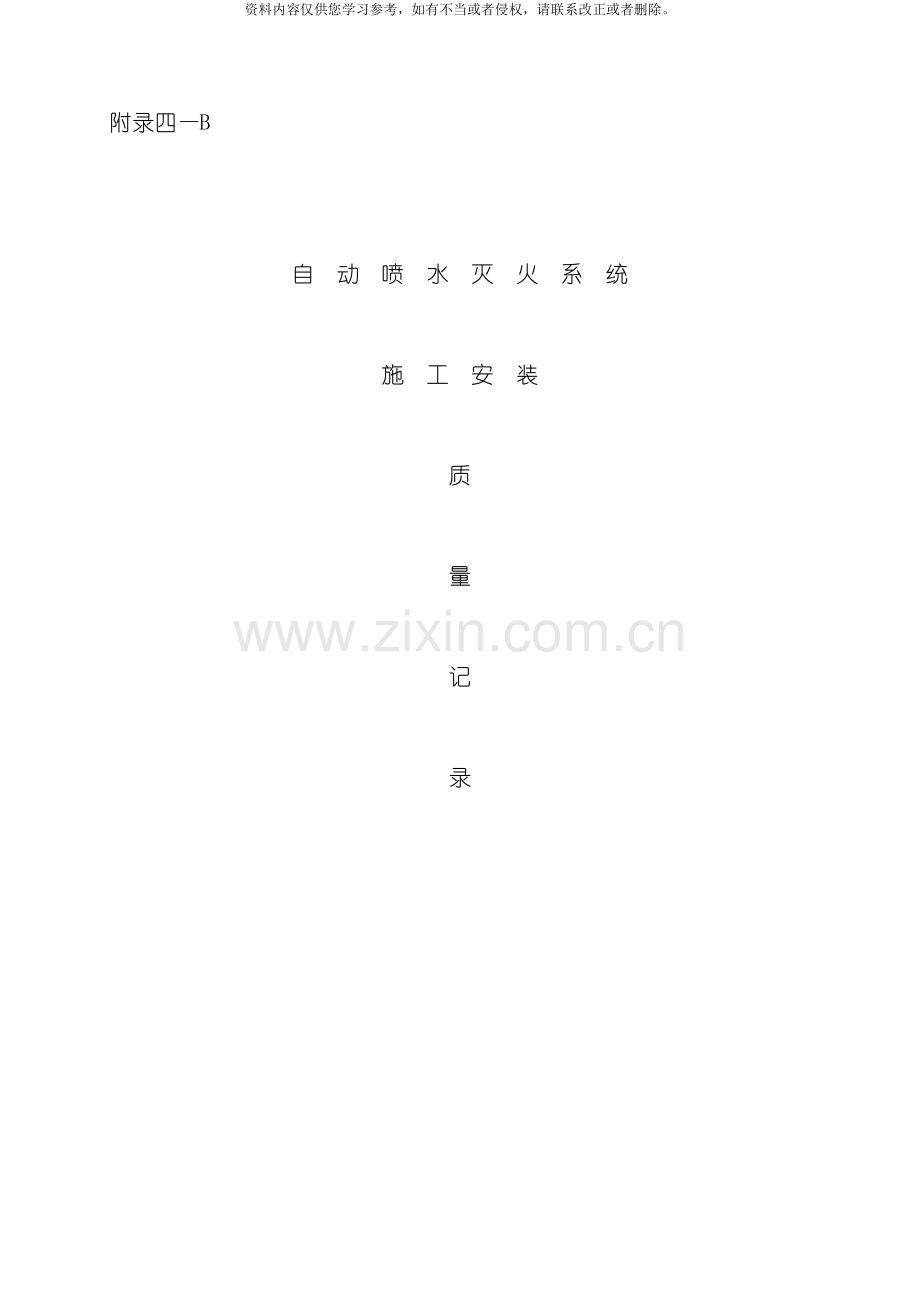

附录四—B

自 动 喷 水 灭 火 系 统

施 工 安 装

质

量

记

录

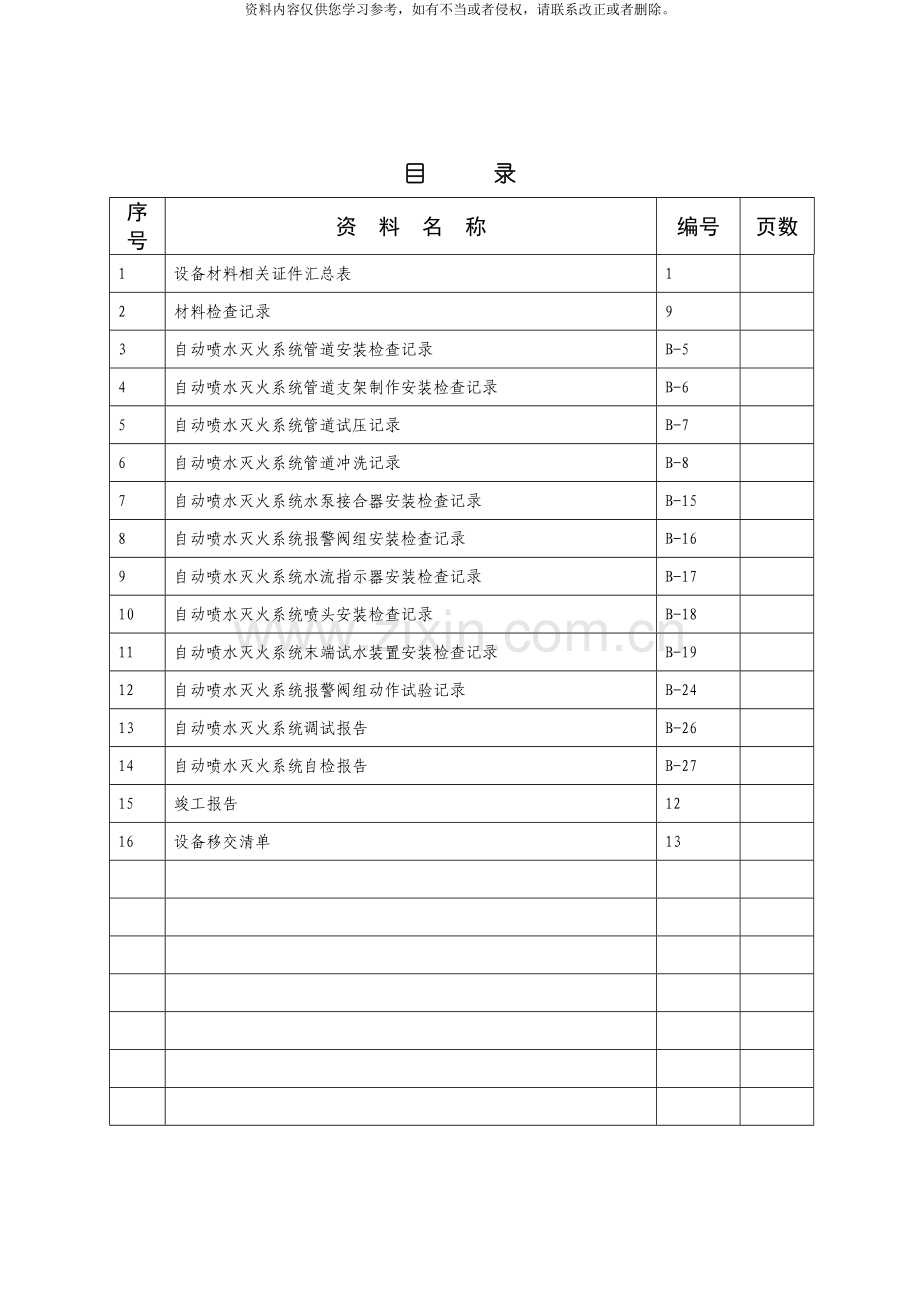

目 录
序号
资 料 名 称
编号
页数
1
设备材料相关证件汇总表
1

2
材料检查记录
9

3
自动喷水灭火系统管道安装检查记录
B-5

4
自动喷水灭火系统管道支架制作安装检查记录
B-6

5
自动喷水灭火系统管道试压记录
B-7

6
自动喷水灭火系统管道冲洗记录
B-8

7
自动喷水灭火系统水泵接合器安装检查记录
B-15

8
自动喷水灭火系统报警阀组安装检查记录
B-16

9
自动喷水灭火系统水流指示器安装检查记录
B-17

10
自动喷水灭火系统喷头安装检查记录
B-18

11
自动喷水灭火系统末端试水装置安装检查记录
B-19

12
自动喷水灭火系统报警阀组动作试验记录
B-24

13
自动喷水灭火系统调试报告
B-26

14
自动喷水灭火系统自检报告
B-27

15
竣工报告
12

16
设备移交清单
13

自动喷水灭火系统质量保证资料核查表 编号: B-1
工程名称

建设单位

施工单位

核查日期
年 月 日
类别
项 目
份数
核 查 情 况
前期
图纸会审、 技术交底记录

设计变更、 技术核定单

施工组织设计( 方案)

开工报告

出厂检验
设备( 材料) 相关证件汇总表

设备( 材料) 检查记录

隐蔽验收记录
管道隐蔽验收记录

消防配电线路隐蔽验收记录

安装检查试验
记录
各类安装检查记录

各类测试、 试验记录

调试报告

自检报告

竣工报告

设备移交清单

其它

核查意见:

技术负责人

质 检 员

第 册第 页
图纸会审记录 编号: 1
工程名称

建设单位

设计单位

施工单位

会审地点

会审日期
年 月 日
会审主题

图纸会审内容

议

定

事

项

设 计 单 位 代 表

建设(监理)单位代表

施 工 单 位 代 表

注: 设计修改应由设计单位另发变更通知单。表内不够填写时, 可附后。
第 册第 页
设计变更明细表 编号: 2
序号
设计变更
通知单号
页数
变 更 内 容 ( 简述)
审批情况

技术
负责人

质检员

填报
日期
年 月 日
注: 后附设计变更通知单 份
第 册第 页
技术交底记录 编号: 3
工 程 名 称

建 设 单 位

分项工程名称

施 工 单 位

技

术

交

底

内

容

参加人员

技术负责人

交 底 人

记 录 人

交底日期
年 月 日
第 册第 页

施工技术核定单 编号: 4
工程名称

建设单位

设计单位

施工单位

需核定的技术问题

内

容

说

明

项目经理

技术负责人

施 工 员

填报日期
年 月 日
反

馈

意

见

设计单位

建设(监理)单 位

技 术
负 责 人

核定日期
年 月 日
第 册第 页

施工组织设计( 方案) 编号: 5
工程名称

建设单位

设计单位

施工单位

施工组织设计( 方案) :

批准人

审核人

编制人

编制日期
年 月 日
注: 如本页不够填写, 可附后。
第 册第 页

开工报告 编号: 6
工程名称

合同编号

建设单位

工程造价

设计单位

计划工期

施工单位

开工日期
年 月 日

工程内容

序号
工 程 开 工 条 件
实 际 情 况
1
施工图会审、 技术交底情况

2
施工组织设计( 方案) 批准交底情况

3
施工图预算编制情况

4
物资供应、 设备材料落实情况

5
三通一平、 土建条件情况

6
施工机械设备落实情况

7
劳动力落实情况

8
安全技术措施落实情况

9

10

备注

建设(监理)单位: ( 章)

代表: 年 月 日

施工单位: ( 章)

代表: 年 月 日
第 册第 页
喷淋系统 设备、 材料相关证件汇总表 编号: 7

工程名称
医药物流仓库消防系统工程
建设单位
江苏华晓医药物流有限公司
设计单位
江苏盐城 同济建筑市政设计有限公司
施工单位
盐城市蓝盾建设工程有限公司
序号
设备材料名称
规格、 型号
单位
数量
生产厂商
供货单位
主要证件及编号
认可证
合格证
备案证
其它
1
水流指示器
ZSJZ150
只
7
宁波市北仑吉龙消防设备有限公司

有合格证

2
自动排气阀
FQ25mm
只
7
温州市尤湾热化机械厂

有合格证

3
玻璃球洒水喷头
ZSTX-15/68℃/93℃
只
1545
宁波市北仑吉龙消防设备有限公司

有合格证

4
湿式报警阀
ZSFZ-150
台
1
宁波市北仑吉龙消防设备有限公司

有合格证

5
信号蝶阀
ZSDF150
只
9
宁波市北仑吉龙消防设备有限公司

有合格证

6
镀锌钢管
DN25-DN150
m

天津市友诚镀锌钢管有限公司

有合格证

7
稳压设备
QSYZ 0.48/8-0.60-2
套
1
盐城市双益给排水有限公司

有合格证

8
消防水泵结合器
SQS150-1.6
套
1
福建省南安市美林消防设备厂

有合格证

技术负责人

质 检 员

填报日期
11月28日
注: 各种证件整理附后。 第 册第 页

喷淋系统材料检查记录 编号: 9

工程名称
医药物流仓库消防系统工程
建设单位
江苏华晓医药物流有限公司
施工单位
盐城市蓝盾建设工程有限公司
检查日期
11月28日
序号
材料名称
规 格
型 号
生产厂商
单位
数
量
合格证
其它资料
结论
1
水流指示器
ZSJZ150
宁波市北仑吉龙消防设备有限公司
只
7
有合格证

合格
2
自动排气阀
FQ25mm
温州市尤湾热化机械厂
只
7
有合格证

合格
3
玻璃球洒水喷头
ZSTX-15/68℃/93℃
宁波市北仑吉龙消防设备有限公司
只
1545
有合格证

合格
4
湿式报警阀
ZSFZ-150
宁波市北仑吉龙消防设备有限公司
台
1
有合格证

合格
5
信号蝶阀
ZSDF150
宁波市北仑吉龙消防设备有限公司
只
9
有合格证

合格
6
镀锌钢管
DN25-DN150
天津市友诚镀锌钢管有限公司
m

有合格证

合格
7
稳压设备
QSYZ 0.48/8-0.60-2
盐城市双益给排水有限公司
套
1
有合格证

合格
8
消防水泵结合器
SQS150-1.6
福建省南安市美林消防设备厂
套
1
有合格证

合格

存在问题及处理:
检查的材料规格型号数量符合设计要求, 并有合格证及生产厂商。产品说明书。
技术负责人

质 检 员

第 册第 页
自动喷水灭火系统管道安装检查记录 编号:B-5
工程名称
医药物流仓库消防系统工程
建设单位
江苏华晓医药物流有限公司
设计单位
江苏盐城 同济建筑市政设计有限公司
施工单位
盐城市蓝盾建设工程有限公司
安装日期
10月15日至 11月16日
检查日期
11月3日
管道编号
起 … 终
全 长
(m)
管 径
(mm)
材 质
外观检查
连 接
管 道
坡 度
结论
方 式
表 面
处 理
变 径
处 理
一区

DN25～DN150
镀锌钢管
完好无损
丝接/沟槽
刷防锈漆银粉漆
大小头
0.002
合格
二区

DN25～DN150
镀锌钢管
完好无损
丝接/沟槽
刷防锈漆银粉漆
大小头
0.002
合格
三区

DN25～DN150
镀锌钢管
完好无损
丝接/沟槽
刷防锈漆银粉漆
大小头
0.002
合格
四区

DN25～DN150
镀锌钢管
完好无损
丝接/沟槽
刷防锈漆银粉漆
大小头
0.002
合格
五区

DN25～DN150
镀锌钢管
完好无损
丝接/沟槽
刷防锈漆银粉漆
大小头
0.002
合格
六区

DN25～DN150
镀锌钢管
完好无损
丝接/沟槽
刷防锈漆银粉漆
大小头
0.002
合格
七区

DN25～DN150
镀锌钢管
完好无损
丝接/沟槽
刷防锈漆银粉漆
大小头
0.002
合格

第 册第 页

续 表 编号:B-5
管道编号
起 … 终
全 长
(m)
管 径
(mm)
材 质
外观检查
连 接
管 道
坡 度
结论
方式
表 面
处 理
变 径
处 理

存在问题及处理:
管道的安装位置符合设计要求, 螺纹连接的密封填料均匀地附着在管道的螺纹部分, 拧紧螺纹时, 没有将填料挤入管道内, 连接后, 将连接处外部清理干净, 符合设计要求和规范规定。

技术负责人

质 检 员

施 工 员

第 册第 页

自动喷水灭火系统管道支架制作安装检查记录
编号:B-6
工程名称
医药物流仓库消防系统工程
建设单位
江苏华晓医药物流有限公司
设计单位
江苏盐城 同济建筑市政设计有限公司
施工单位
盐城市蓝盾建设工程有限公司
安装日期
10月15日至 11月16日
检查日期
11月19日
施工依据

制

作
简图( 并说明要求)

制

作
简图( 并说明要求)
焊接要求
焊接质量要求
加强高度( mm) ( 附图或标注)
符合规范规定: 焊波均匀一致, 无夹渣,焊瘤等现象。

备 注
支吊架制作, 切割钻孔应使用无齿锯或钻床, 严禁使用气割。
管道编号
支 吊 架
防 晃 支 架
应设数量
安装数量
应设数量
安装数量
一区
456
456
45
45
二区
458
458
43
43
三区
435
435
42
42
四区
445
445
38
38
五区
345
345
35
35
六区
235
235
38
38
七区
216
216
35
35

存在问题及处理:
管道支架制作安装符合设计要求和验收规范规定。
技术负责人

质 检 员

施 工 员

第 册第 页
自动喷水灭火系统管道试压记录
编号:B-7
工程名称
医药物流仓库消防系统工程
建设单位
江苏华晓医药物流有限公司
施工单位
盐城市蓝盾建设工程有限公司
试验日期
11月5日至 11月15日
管道
编号
管径
材质
工作压力MPa
强度试验
严密性试验
介质
压力
MPa
时间min
压降MPa
结论
介质
压力
MPa
时间min
结论
一区
DN25～DN150
镀锌钢管
0.45
水
1.4
30
0.01
合格
水
0.9
1440
合格
二区
DN25～DN150
镀锌钢管
0.45
水
1.4
30
0.01
合格
水
0.9
1440
合格
三区
DN25～DN150
镀锌钢管
0.45
水
1.4
30
0.01
合格
水
0.9
1440
合格
四区
DN25～DN150
镀锌钢管
0.45
水
1.4
30
0.01
合格
水
0.9
1440
合格
五区
DN25～DN150
镀锌钢管
0.45
水
1.4
30
0.01
合格
水
0.9
1440
合格
六区
DN25～DN150
镀锌钢管
0.45
水
1.4
30
0.01
合格
水
0.9
1440
合格
七区
DN25～DN150
镀锌钢管
0.45
水
1.4
30
0.01
合格
水
0.9
1440
合格

试验经过及问题处理:
强度试验: 采用电动压泵对管网注水, 将管网内的空气排净, 并缓慢升压, 达到试验压力为1.40MPa后, 稳压30min后, 管网未发现泄漏和变形, 压力降为0.01MPa, 符合验收规范要求。
严密性试验: 在水压强度试验和管网冲洗合格后进行试验, 采用电动压泵对管网注水, 将管网内的空气排净, 管网注满水后, 其压力为工作压力, 稳压24h后, 对管网外观进行检查, 发现无泄漏现象, 符合验收规范要求。
建设(监理)
单 位

代 表:
技术负责人

质 检 员

施 工 员

第 册第 页
自动喷水灭火系统管道冲洗记录 编号:B-8
工程名称
医药物流仓库消防系统工程
建设单位
江苏华晓医药物流有限公司
施工单位
盐城市蓝盾建设工程有限公司
冲洗日期
11月28日
管道
编号
管径
(MM)
材质
工作压力(MPa)
冲 洗
结论
介质
压力(MPa)
流量(L/s)
流速
(m/s)
次数
一区
DN25～DN150
镀锌钢管
0.45
自来水

15
3
1
合格
二区
DN25～DN150
镀锌钢管
0.45
自来水

15
3
1
合格
三区
DN25～DN150
镀锌钢管
0.45
自来水

15
3
1
合格
四区
DN25～DN150
镀锌钢管
0.45
自来水

15
3
1
合格
五区
DN25～DN150
镀锌钢管
0.45
自来水

15
3
1
合格
六区
DN25～DN150
镀锌钢管
0.45
自来水

15
3
1
合格
七区
DN25～DN150
镀锌钢管
0.45
自来水

15
3
1
合格

试验经过及问题处理:
用电动压泵对管网注水进行冲洗, 冲洗流量为15L/s, 管网冲洗的水流方向与灭火时管网的水流方向一致, 管网连续冲洗一段时间后发现出口处水的颜色、 透明度与入口处的颜色基本一致, 此时管道已基本干净, 管网冲洗结束后, 将管网内的水排除干净。

建设(监理)
单 位

代 表:
技术负责人

质 检 员

施 工 员

第 册第 页

自动喷水灭火系统水源设施安装检查记录 编号: B-12
工程名称
医药物流仓库消防系统工程
建设单位
江苏华晓医药物流有限公司
施工单位
盐城市蓝盾建设工程有限公司
检查日期
11月29日
设施名称
检 查 内 容
检 查 情 况
结 论
消
防
水
池
设置部位及取水口设置
人工池塘
合格
有效容量及保障措施
600T
合格
补水措施

管道穿池处理

防冻措施

其它

消
防
水
箱
设置部位
屋面
合格
有效容量及保障措施
18T
合格
水箱间主通道

合格
钢板水箱四周检查通道

水箱顶距楼板或顶板间距

水位指示器、 单向阀的安装

合格
补水措施

合格
防冻措施

合格
其它

存在问题及处理:

自动喷水灭火系统消防水源设施符合设计要求和规范规定。

技术负责人

质 检 员

施 工 员

第 册第 页

自动喷水灭火系统报警阀组安装检查记录 编号: B-16
工程名称
医药物流仓库消防系统工程
建设单位
江苏华晓医药物流有限公司
生产厂商
宁波市北仑吉龙消防设备有限公司
施工单位
盐城市蓝盾建设工程有限公司
安装日期
11月14日至 11月15日
检查日期
11月16日
序号
设置
部位
外观
检查
规格
型号
安装高度(m)
侧面墙距(m)
正面墙距(m)
警铃连接管材质强度
其它组件安装
压力表校验
水源控制阀安装
排水
措施
结论
1
仓库西北角
组件完整无损
ZSFZ-150
距地1.2m
0.5
0.6
镀锌钢管
符合产品说明书要求
已校
符合产品说明要求
符合设计要求
合格

存在问题及处理:
报警阀组的安装位置符合设计要求, 报警阀组的水源控制阀、 报警阀, 按产品说明安装准确, 报警阀辅助管道连接正常, 水源控制阀、 报警阀与配
水干管的连接的水流方向一致。符合验收规范规定。

技术负责人

质 检 员

施 工 员

第 册第 页
自动喷水灭火系统水流指示器安装检查记录 编号: B-17
工程名称
医药物流仓库消防系统工程
建设单位
江苏华晓医药物流有限公司
生产厂商
宁波市北仑吉龙消防设备有限公司
施工单位
盐城市蓝盾建设工程有限公司
安装日期
11月1日至 11月20日
检查日期
11月28日
序号
设置部位
规格型号
外观检查
动作方向
与信号阀间距
组件安装
其 她
结 论
1
一区
DN150
完好无损
动作方向与水流方向一致
300mm
符合产品说明

合格
2
二区
DN150
完好无损
动作方向与水流方向一致
300mm
符合产品说明

合格
3
三区
DN150
完好无损
动作方向与水流方向一致
300mm
符合产品说明

合格
4
四区
DN150
完好无损
动作方向与水流方向一致
300mm
符合产品说明

合格
5
五区
DN150
完好无损
动作方向与水流方向一致
300mm
符合产品说明

合格
6
六区
DN150
完好无损
动作方向与水流方向一致
300mm
符合产品说明

合格
7
七区
DN150
完好无损
动作方向与水流方向一致
300mm
符合产品说明

合格

第 册第 页
续 表 编号: B-17
序号
设置部位
规格型号
外观检查
动作方向
与信号阀间距
组件安装
其 她
结 论

存在问题及处理:
水流指示器的规格、 型号应符合设计要求。

技术负责人

质 检 员

施 工 员

第 册第 页
自动喷水灭火系统喷头安装检查记录 编号: B-18
工程名称
医药物流仓库消防系统工程
建设单位
江苏华晓医药物流有限公司
生产厂商
宁波市北仑吉龙消防设备有限公司
施工单位
盐城市蓝盾建设工程有限公司
安装日期
11月25日至 11月27日
检查日期
11月28日
序号
规格型号
设置
部位
外观检查
间距
(m)
与隔断水平垂直距离(m)
溅水盘高于梁底风道腹面距离(m)
与吊顶门窗洞口或墙面距离(m)
过滤器安装
防护措施
其它
结 论
1
ZSTX-20/68℃/93℃
一区
完好无损
<3.6m

合格
2
ZSTX-20/68℃/93℃
二区
完好无损
<3.6m

合格
3
ZSTX-20/68℃/93℃
三区
完好无损
<3.6m

合格
4
ZSTX-20/68℃/93℃
四区
完好无损
<3.6m

合格
5
ZSTX-20/68℃/93℃
五区
完好无损
<3.6m

合格
6
ZSTX-20/68℃/93℃
六区
完好无损
<3.6m

合格
7
ZSTX-15/68℃/93℃
七区
完好无损
<3.6m

合格

第 册第 页

续 表 编号: B-18
序号
规格型号
设置
部位
外观检查
间距
(m)
与隔断水平垂直距离(m)
溅水盘高于梁底风道腹面距离(m)
与吊顶门窗洞口或墙面距离(m)
过滤器安装
防护措施
其它
结 论

存在问题及处理:
喷头安装符合设计要求, 喷头的规格型号符合设计要求, 规范规定。

技术负责人

质 检 员

施 工 员

第 册第 页

自动喷水灭火系统末端试水装置安装检查记录 编号: B-19
工程名称
医药物流仓库消防系统工程
建设单位
江苏华晓医药物流有限公司
生产厂商
江苏竹箦机械厂
施工单位
盐城市蓝盾建设工程有限公司
安装日期
11月28日至 11月29日
检查日期
12月1日
序号
安装
位置
规格
型号
外观
检查
试水管径(mm)
压力表安装
压力表校验
排水
措施
结论
1
一区
ZJ-DN25
完好无损
DN25
符合设计要求
已校
排至排水管
合格
2
二区
ZJ-DN25
完好无损
DN25
符合设计要求
已校
排至排水管
合格
3
三区
ZJ-DN25
完好无损
DN25
符合设计要求
已校
排至排水管
合格
4
四区
ZJ-DN25
完好无损
DN25
符合设计要求
已校
排至排水管
合格
5
五区
ZJ-DN25
完好无损
DN25
符合设计要求
已校
排至排水管
合格
6
六区
ZJ-DN25
完好无损
DN25
符合设计要求
已校
排至排水管
合格
7
七区
ZJ-DN25
完好无损
DN25
符合设计要求
已校
排至排水管
合格

第 册第 页
续 表 编号: B-19
序号
安装
位置
规格
型号
外观
检查
试水管径(mm)
压力表安装
压力表校验
排水
措施
结论
