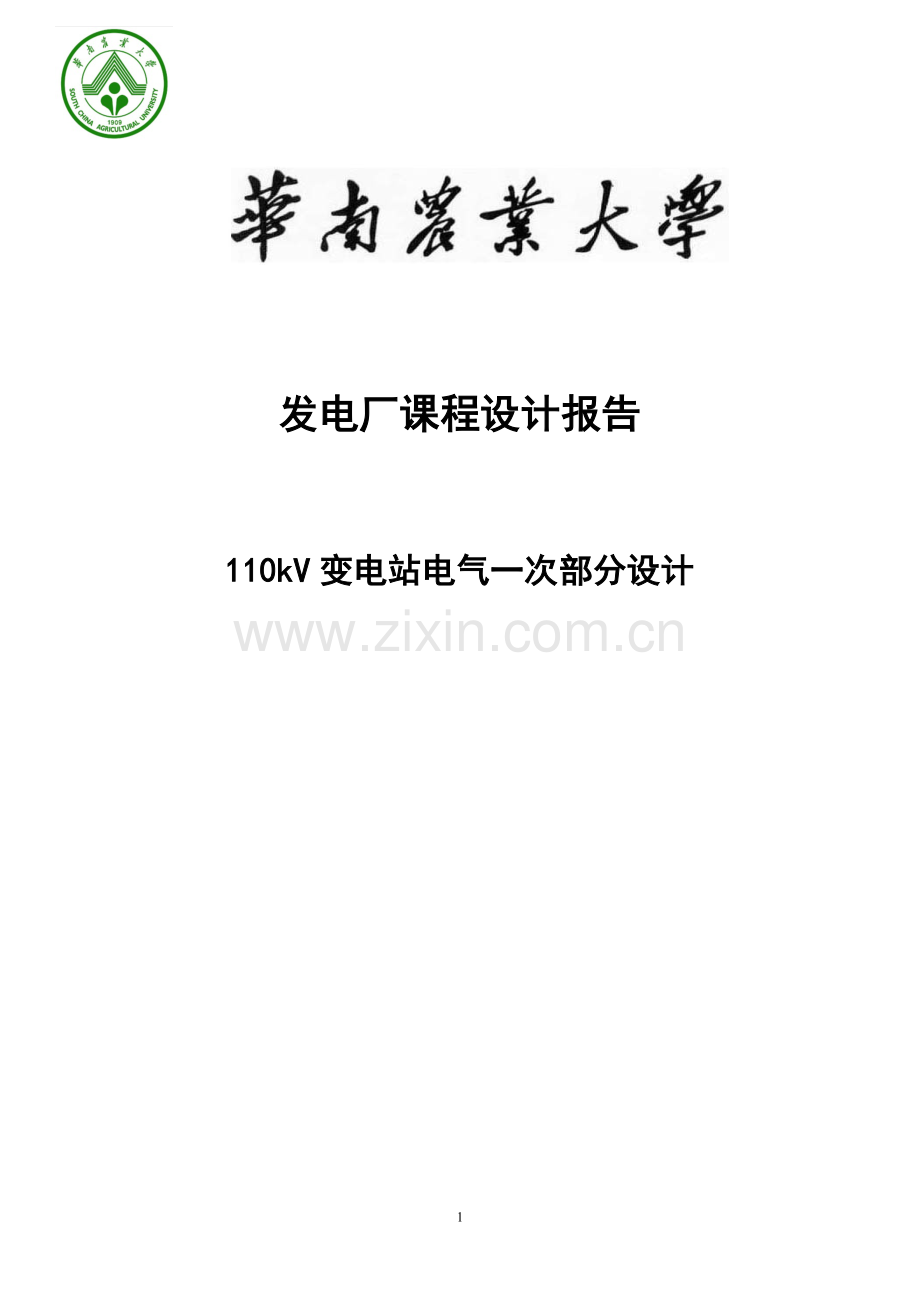

发电厂课程设计报告

110kV变电站电气一次部分设计

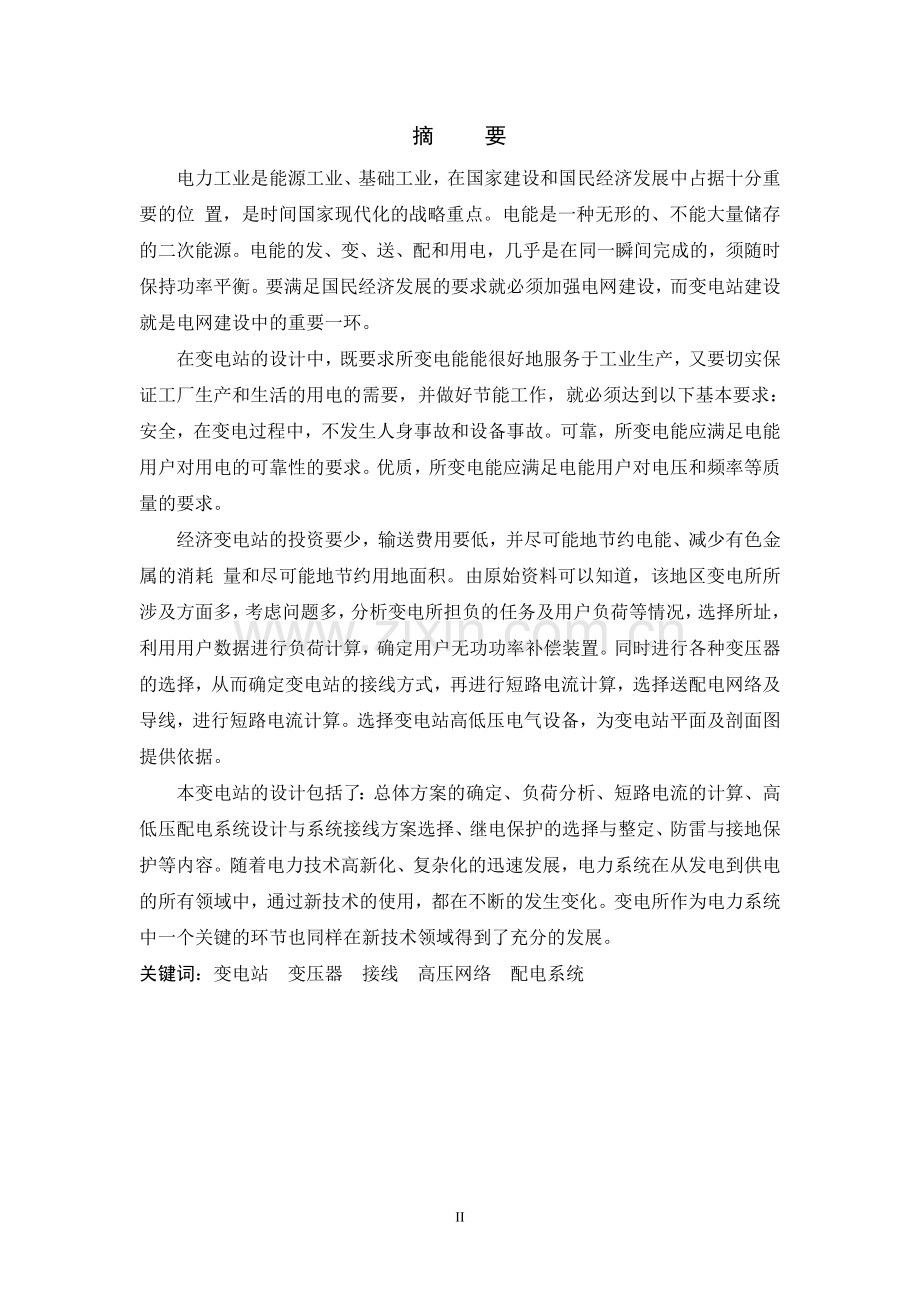

摘 要
电力工业是能源工业、基础工业，在国家建设和国民经济发展中占据十分重要的位 置，是时间国家现代化的战略重点。电能是一种无形的、不能大量储存的二次能源。电能的发、变、送、配和用电，几乎是在同一瞬间完成的，须随时保持功率平衡。要满足国民经济发展的要求就必须加强电网建设，而变电站建设就是电网建设中的重要一环。
在变电站的设计中，既要求所变电能能很好地服务于工业生产，又要切实保证工厂生产和生活的用电的需要，并做好节能工作，就必须达到以下基本要求：安全，在变电过程中，不发生人身事故和设备事故。可靠，所变电能应满足电能用户对用电的可靠性的要求。优质，所变电能应满足电能用户对电压和频率等质量的要求。
经济变电站的投资要少，输送费用要低，并尽可能地节约电能、减少有色金属的消耗 量和尽可能地节约用地面积。由原始资料可以知道，该地区变电所所涉及方面多，考虑问题多，分析变电所担负的任务及用户负荷等情况，选择所址，利用用户数据进行负荷计算，确定用户无功功率补偿装置。同时进行各种变压器的选择，从而确定变电站的接线方式，再进行短路电流计算，选择送配电网络及导线，进行短路电流计算。选择变电站高低压电气设备，为变电站平面及剖面图提供依据。
本变电站的设计包括了：总体方案的确定、负荷分析、短路电流的计算、高低压配电系统设计与系统接线方案选择、继电保护的选择与整定、防雷与接地保护等内容。随着电力技术高新化、复杂化的迅速发展，电力系统在从发电到供电的所有领域中，通过新技术的使用，都在不断的发生变化。变电所作为电力系统中一个关键的环节也同样在新技术领域得到了充分的发展。
关键词：变电站 变压器 接线 高压网络 配电系统
目　　录
第一部分 变电站（所）电气一次部分设计说明书
一、原始资料............................................................................................. 1
二、电气主接线设计................................................................................ 2
三、主变压器变的选择............................................................................ 6
四、站（所）用变压器的选择................................................................ 7
五、高压电气设备选择............................................................................ 10
高压断路器的选择及校验.............................................................. 12
隔离开关的选择及校验.................................................................. 13
电流互感器的选择及校验.............................................................. 14
电压互感器的选择及校验.............................................................. 14
高压熔断器的选择及校验.............................................................. 17
母线选择及校验.............................................................................. 18
电缆选择及校验.............................................................................. 18
六、防雷及过电压保护装置设计............................................................ 19

第二部分 变电站（所）电气一次部分设计计算书
七、负荷计算............................................................................................ 21
八、短路电流计算................................................................................... 22
九、电气设备选择及校验计算............................................................... 32
高压断路器的选择及校验............................................................... 33
隔离开关的选择及校验................................................................... 35
电流、电压互感器的选择及校验................................................... 37
高压熔断器的选择及校验............................................................... 40
母线选择及校验............................................................................... 40
电缆选择及校验............................................................................... 45
四、防雷保护计算....................................................................................... 45

结束语.................................................................................... 49
参考文献.................................................................................50

50

第一部分 变电站电气一次部分设计说明书

一、110KV降压变电站一次部分设计原始资料

1.1 进线
待设变电所

110KV

2×150km（LGJ-120）

架空线 0.3008欧/km

1.2 建站规模
电压
负荷
名称
每回最大负荷（KW）
功率因数
回路数
供电
方式
线路长度（km）
35KV
乡镇变1
5000
0.9
2
架空
15
A区
4300
0.85
2
架空
7
B区
3200
0.85
1
架空
11
镇变2
6000
0.9
2
架空
10
C区
3200
0.89
1
架空
23
D区
3200
0.85
1
架空
7
E区
6000
0.9
2
架空
11
10KV
纺织厂1
700
0.88
1
架空
5
纺织厂2
680
0.88
1
电缆
3
医院
500
0.85
2
架空
7
化肥厂
780
0.9
2
架空
5
塑料厂
980
0.85
1
架空
10
备用

2

1.3 环境条件
变电所位于某城市， 地势平坦，交通便利，空气污染较重，区平均海拔200米，最高气温39℃，最低气温2℃，年平均雷电日90日/年，土壤电阻率高达300.M

1.4 短路阻抗
系统作无穷大电源考虑

二、电气主接线设计
电气主接线是由高压电器通过连接线，按其功能要求组成接受和分配电能的电路，成为传输强电流，高电压的网络，它要求用规定的设备文字和图形符号，并按工作顺序排列，详细地表示电气设备或成套装置全部基本组成和连接关系，代表该变电站电气部分的主体结构，是电力系统结构网络的重要组成部分。
其主接线总体方案的好坏不仅影响到发电厂、变电站和电力系统本身，同时也影响到工农业生产和人民日常生活。因此，需要对发电厂、变电站的主接线总体方案进行缜密的比较，最终选择确定最佳方案。发电厂、变电站主接线总体方案的确定必须满足以下基本要求。
a） 供电可靠性
供电可靠性是电力生产和分配的首要要求，主接线能可靠地工作，以保证对用户不间断供电，其评价标准有以下几点：(1) 断路器检修时，不宜影响对系统的供电；(2) 线路或母线发生故障时应尽量减少线路的停运回路数和主变的停运台数，尽量保证对重要用户的供电；(3) 尽量避免变电站全部停运的可能性。
b） 运行检修的灵活性
电气主接线应满足在调度、检修时的灵活性。(1) 调度运行中应可以灵活的投入和切除变压器和线路，满足系统在事故、检修以及特殊运行方式下的系统调度运行要求，实现变电站的无人值班；(2) 检修时，可以方便的停运断路器、母线和继电保护设备，进行安全检修，而不致影响电力网的运行和对用户的供电。
c） 适应性和可扩展性
能适应一定时期内没有预计到的负荷水平的变化，满足供电需求。扩建时，可以适应从初期接线过渡到最终接线。在影响连续供电或停电时间最短的情况下，投入变压器或线路而不互相干扰，并且使一次、二次部分的改建工作量最少。
d） 经济合理性
主接线在满足可靠性、灵活性要求的前提下，要求做到经济合理。(1) 投资省。即变电站的建筑工程费、设备购置费、安装工程费和其他费用应节省，采用不同的接线方式，其投资具有明显的不同。(2) 占地面积小。主接线设计要为配电装置创造条件，采用不同的接线方式，配电装置占地面积有很大的区别。(3) 能量损失小。
变电站电气主接线的选择，主要决定于变电站在电力系统中的地位、环境、负荷的性质、出线数目的多少、电网的结构等。

2.1 220kV电气主接线方案确定

根据要求初步草拟以下两种方案：

方案一：双母线接线 方案二：桥型接线

对以上两种方案进行比较如下：
表1 双母线接线与桥型接线的比较
方案
项目
方案I 双母线接线
方案II 桥型接线
可
靠
性
运行可靠、运行方式灵活、便于事故处理。倒闸操作复杂，容易误操作
采用外桥形的连接方式，便于变压器的正常投切和故障切除
灵
活
性
易扩建，母联断路器可代替需检修的出线断路器工作
一条进线故障时，不影响另一台变压器的正常运行；但运营方式固定，总体灵活性差
经
济
性
接线简单,运行设备少，投资比较多，年运行费用稍高
只需要三台断路器，设备少，经济性好，占地面积小

由以上比较结果知，由于本变电站容量较大，在整个系统中占有较重要的地位 ，故要求系统有更好的供电可靠性。综合考虑可靠性和经济性，110KV宜采用双母线的接线方式。

2.2 35 kV电气主接线方案确定

根据要求初步草拟以下两种方案：

方案1：单母线分段接线 方案2：双母线接线

对以上两种方案进行比较如下：
表2单母分段带旁母与双母接线的比较
基本要求/方案
方案I 单母分段带旁母接线
方案Ⅱ 双母线接线
可
靠
性
简单清晰、操作方便，旁路断路器还可以代替出线断路器，进行不停电检修出线断路器，保证重要用户供电

接线较1要复杂，易误操作，可靠性较1要高，但仍有停电检修的可能
灵
活
性
易于发展，运行方式简单，但灵活性差较差
运行方式相对简单，并且具有较好的灵活性，方便扩建
经
济
性
设备少、投资小、占地面积小，用母线分段断路器兼作旁路断路器节省投资
设备多、配电装置复杂，投资和占地面大

经比较两种方案都具有易扩建这一特性。虽然方案2的投资比较大，但可靠性、灵活性要比方案1更好。鉴于35KV母线上有11回出线，故选用可靠性较好的双母线接线。

2.3 10kV电气主接线方案确定

根据要求初步草拟以下两种方案：

方案1：单母线接线 方案2：单母线分段接线

对以上两种方案进行比较如下：
表3单母分段带旁母与双母接线的比较
基本要求/方案
方案I 单母线接线
方案Ⅱ 单母线分段线接线
可
靠
性
简单清晰、操作方便， 但只有一条母线，发生短路时会发生全部停电，可靠性不佳

用断路器把母线分段后,对重要用户可从不同段引出两个回路, 保证不间断供电，可靠；检修出线断路器，可以不停电检修，供电可靠性高
灵
活
性
易于发展，运行方式简单，但灵活性差较差
当一回线路故障时,分段断路器自动将故障段隔离,保证正常段母线不间断供电,不致使重要用户停电
经
济
性
设备少、投资小、占地面积小
接线简单，设备少，投资较方案I高

经比较两种方案都具有易扩建这一特性。但方案1可靠性、灵活性不如方案2，且10KV电压出线较多，又有医院等一级负荷，故应选择单母线接线方式。

三、主变压器的选择
在变电所中，用来向电力系统或用户输送功率的变压器，称为主变压器。110KV变电所设计技术规程规定，主变压器容量和台数的选择，应根据现行的SDJ161有关规定和审批的电力系统规划设计决定。变电所同一电压网络内任一台变压器事故时，其他元件不应超过事故过负荷的规定。凡装有两台（组）及以上主变压器的变电所，其中一台（组）事故停运后，其余主变压器的容量应保证该所全部负荷的70%时不过载，并在计及过负荷能力的允许时间内，应保证用户的一级和二级负荷。如变电所有其他电源能保证变压器停运后用户的一级负荷，则可装设一台（组）主变压器。
220kV～330kV变压器若受运输条件的限制，应选用三相变压器。
具有三种电压的变电所，如通过主变压器各侧线圈的功率均达到该变压器容量的15%以上，主变压器宜采用三线圈变压器。
主变压器台数和容量直接影响主接线的形式和配电装置的结构。
根据变电站所带负荷的性质和电网结构来确定主变压器的容量。对于有重要负荷的变电站，应考虑当一台主变压器停运时，其余变压器容量在设计及过负荷能力后的允许时间内，应保证用户的一级和二级负荷：对一般性变电站停运时，其余变压器容量就能保证全部负荷的60% — 70%。计算35KV和10KV母线的负荷和，得到S总=60.8MVA。所以，两台主变压器应各自承担30.4MVA。当一台停运时，另一台则要承担70%的负荷，约为42.56MVA。

本设计选择两台型号为SFS-50000/110的有载调压变压器。主变压器参数如表4所示。
表4 主变压器技术参数
型号
额 定容 量(kVA)
额定电压（kV）
空载电流（%）
空载损耗（kW）
负载损耗（kW）
阻抗电压（%）
连接组标号
高压
中压
低压
高-中
高-低
中-低
SFSZ7-
50000/
110
50000
110 8 1.25%
38.522.5%
11
1.3
71.2
250
10.5
17.5
6.5
YN，
yn0,d11

四、站用电设计
4.1 站用变压器选择
《规程》第29条：采用整流操作电源或无人值班的变电所，应装设两台所用变压器。并应分别接在两条不同母线的电源或独立电源上。如能够从变电所外引入可靠的380V备用电源，上述变电所可只装设一台所用变压器。第30条：如有两台所用变压器应装设备用电源自动投入装置。同时《电力工程设计手册》说明：枢纽变中一般装设两台所用变，其他变电所中一般装设一台所用变，但容量在60000kVA以上时，应装设两台所用变。变电所中装有强迫油循环冷却变压器或调相机时，均装设两台所用变。因此，根据规定并结合本所情况，采用两台所用变，互相作为暗备用。由此可以选择SZ9-400/10型变压器，具体参数见表5。

表5 SZ9-800/10变压器参数

额定容量（KW）
连接组标号
额定电压（KV）
损耗（KW）
阻抗电压（%）
空载电流（%）
高压
低压
空载
负载
400
Y，yn0
10±4×2.5%
0.4
0.84
4.2
4
1.4

4.2 站用电接线
一般站用电接线选用接线简单且投资小的接线方式。故提出单母线分段接线和单母线接线两种方案。
两种方案如下：

方案1：单母线分段接线 方案2：单母线接线

对以上两种方案进行比较如下：

表6单母分段与单母接线的比较
方案
项目
方案I 单母分段接线
方案II 单母线接线
可
靠
性
用断路器把母线分段后,对重要用户可从不同段引出两个回路, 保证不间断供电，可靠；检修出线断路器，可以不停电检修，供电可靠性高
简单清晰、操作方便，检修任一回路出线时必须断电，可靠性差

灵
活
性
当一回线路故障时,分段断路器自动将故障段隔离,保证正常段母线不间断供电,不致使重要用户停电
运行方式简单，易于发展，但灵活性较I差
经
济
性
接线简单,运行设备少，投资少，年运行费用稍高
接线简单，设备少，投资较方案I低

经比较，两方案经济性相差不大。又因为10KV侧为单母线分段接线，同时为了确保可靠性和灵活性，满足厂用电的安全需求，选用方案1的单母线分段接线方式。

则系统主接线图如下：

五、高压电气设备的选择
5.1高压电气设备选择的一般条件
电器选择是发电厂和变电所电气设计的主要内容之一。正确的选择电器是使电气主接线和配电装置达到安全、经济运行的重要条件。在进行电器选择时，应根据工程实际情况，在保证安全、可靠的前提下，积极而稳妥地采用新技术，并注意节省投资，选择合适的电器。
尽管电力系统中各种电器的作用和工作条件并不一样，具体选择方法也不完全相同，但对它们的基本要求却是一致的。电器要能可靠的工作，必须按正常工作条件进行选择，并按短路状态来校验热稳定和动稳定。
(1)按正常工作条件选择电器
①额定电压和最高工作电压
在选择电器时，一般可按照电器的额定电压不低于装置地点电网额定电压的条件选择，即

②额定电流
电器的额定电流是指在额定周围环境温度下，电器的长期允许电流。应
不小于该回路在各种合理运行方式下的最大持续工作电流，即

③按当地环境条件校核
在选择电器时，还应考虑电器安装地点的环境（尤其是小环境）条件当气温、风速、污秽等级、海拔高度、地震烈度和覆冰厚度等环境条件超过一般电器使用条件是，应采取措施。
(2)按短路情况校验
①短路热稳定校验
短路电流通过电器时，电器各部件温度应不超过允许值。满足热稳定的条件为

式中——短路电流产生的热效应；
、——电器允许通过的热稳定电流和时间。

②电动力稳定校验
电动力稳定是电器承受短路电流机械效应的能力，亦称动稳定。满足动稳定的条件为

或
式中、——短路冲击电流幅值及其有效值；
、——电器允许通过的动稳定电流的幅值及其有效值。
下列几种情况可不校验热稳定或动稳定：
1)熔断器保护的电器，其热稳定由熔断时间保证，故可不验算热稳定。
2)采用有限流电阻的熔断器保护的设备，可不校验动稳定。
3)装设在电压互感器回路中的裸导体和电器可不验算动、热稳定。
③短路电流计算的条件
为使电器具有足够的可靠性、经济性和合理性，并在一定时期内适应电力系统发展的需要，作验算用的短路电流应按下列条件确定：
1)容量和接线按本工程设计最终容量计算，并考虑电力系统远景发展规划（一般为本工程建成后5～10年）；其接线应采用可能发生最大短路电流的正常接线方式，但不考虑在切换过程中可能短时并列的接线方式。
2)短路种类一般按三相短路验算，若其它种类短路较三相短路严重时，则应按最严重的情况验算。
3)计算短路点选择通过电器的短路电流为最大的那些点为短路计算点。
④短路计算时间
校验电器的热稳定和开断能力时，还必须合理的确定短路计算时间。验算热稳定的计算时间为继电保护动作时间和相应断路器的全开断时间之和，即

而
式中——断路器全开断时间；
——后备保护动作时间；
——断路器固有分闸时间；
——断路器开断时电弧持续时间。
开断电器应能在最严重的情况下开断短路电流，故电器的开断计算时间应为主保护时间和断路器固有分闸时间之和，即

5.2高压断路器的选择及校验
高压断路器的主要功能是：正常运行时，用它来倒换运行方式，把设备或线路接入电路或退出运行，起着控制作用；当设备或线路发生故障时，能快速切除故障回路、保证无故障部分正常运行，能起保护作用。高压断路器是开关电器中最为完善的一种设备。其最大特点是能断开电路中负荷电流和短路电流。
本变电所高压断路器选择如下（选择和校验计算见第二部分）：
110KV变压器侧与进线侧断路器选SW7-110型，参数如下表所示：
表7 SW7-110型断路器
型号
电压(KV)
额定电流(A)
额定断开
电流(KA)
15.8、
动稳定电流（KA）
4S热稳定电流(KA)
合闸时间(s)
固有分闸时间(s)
重合性能
额定
最大
电流休止时间(s)
重合时间(s)
SW7-110
110
126
1600
15.8、
55
21
0.2
0.04
0.1
0.4

35KV变压器侧与出线侧选出断路器型号为SW4－35-Ⅰ型，其参数如下表所示：
表8 SW4－35-Ⅰ型断路器
型号
电压(KV)
额定电流(A)
额定断开
电流(KA)
动稳定电流（KA）
4s热稳定电流(KA)
合闸时间(s)
固有分闸时间(s)
额定
最大
SW4-35-Ⅰ
35
40.5
1250
16
40
16
0.35
0.08

10KV变压器侧选出断路器型号为N10-10/1000-31.5型，其参数如下表所示：
表9 N10-10/1000-31.5型断路器
型号
额定电压(KV)
额定电流(A)
额定断开
电流(KA)
动稳定电流（KA）
2s热稳定电流(KA)
合闸时间(s)
固有分闸时间(s)
SN10-10
10
1000
31.5
80
31.5
>0.2
>0.06

5.3 隔离开关的选择及校验
隔离开关也是变电所中常用的电器，它需与断路器配套使用。但隔离开关无灭弧装置，不能用来接通和切断负荷电流和短路电流。
5.3.1 隔离开关的主要用途：
(1)隔离电压在检修电气设备时，用隔离开关将被检修的设备与电源电压隔离，以确保检修的安全。
(2)倒闸操作投入备用母线或旁路母线以及改变运行方式时，常用隔离开关配合断路器，协同操作来完成。
(3)分、合小电流因隔离开关具有一定的分、合小电感电流和电容电流的能力，故一般可用来进行以下操作：
①分、合避雷器、电压互感器和空载母线；
②分、合励磁电流不超过2A的空载变压器；
③关合电容电流不超过5A的空载线路。

5.3.2 本变电所隔离开关的选择
(1)110KV变压器侧及进线侧，选择GW4－110/600型隔离开关。

表10 GW4－110型隔离开关
计算数据
GW4－110

110kV

252kV

335A

600A

17.757

1280

7.487KA

50KA

(2)35KV变压器侧：选择GW5-35/1250型隔离开关
表11 GW5-35/1250隔离开关
计算数据
GW5-35/1250

35KV

35KV

996A

1250A

146.19

3969

15.542KA

100KA

(3)35KV出线侧：选择GW4－35/600型隔离开关
表12 GW4-35/600型隔离开关
计算数据
GW4-35/600

35KV

35KV

196A

600A

146.19

1280

21.4812KA

50KA

(4)10KV变压器侧及母线侧：选择GN1-10/400型隔离开关
表13 GN1-10/400隔离开关
计算数据
GW5-35/1250

10KV

10KV

305A

400A

595.13

980

43.342KA

50KA

5.4电流、电压互感器的选择及校验

5.4.1 电流互感器的选择及校验
电流互感器的型式应根据使用环境条件和产品情况选择。对于6~20KV屋内配电装置，可采用瓷绝缘结构或树脂浇注绝缘结构的电流互感器，对于35KV及以上配电装置，一般用油浸箱式绝缘结构的独立式电流互感器，有条件时，应尽量釆用套管式电流互感器。
电流互感器的二次侧额定电流有5A和1A两种，一般弱电系统用1A，强电系统用5A，当配电装置距离控制室较远时，亦可考虑用1A。

(1)电流互感器选择的具体技术条件如下：
①一次额定电流的选择：
当电流互感器用于测量时，其一次额定电流应尽量选择的比回路中正常工作电流大1/3左右，以保证测量仪表有最佳工作，并在过负荷时，使仪表有适当的指示。
电力变压器中性点电流互感器的一次额定电流应按大于变压器允许的不平衡电流选择，一般情况下，可按变压器额定电流的1/3进行选择。
电缆式零序电流互感器窗中应能通过一次回路的所有电缆。
当保护和测量仪表共用一组电流互感器时，只能选用相同的一次电流。

②准确级的选择：
与仪表连接接分流器、变送器、互感器、中间互感器不低于以下要求：
用于电能测量的互感器准确级：
0.5功电度表应配用0.2级互感器；1.0级有功电度表应配用0.5级互感级；2.0级无功电度表也应配用0.5级互感器；2.0级有功电度表及3.0级无功电度表，可配用1.0级级互感器；一般保护用的电流互感器可选用3级，差动距离及高频保护用的电流互感器宜选用D级，零序接地保护可釆用专用的电流互感器，保护用电流互感器一般按10%倍数曲线进行校验计算。
A．一次侧额定电压： Un≥Ug
Ug为电流互感器安装处一次回路的工作电压，Un为电流互感器额定电压。
B．热稳定校验:
电流互感器热稳定能力常以1s允许通过一次额定电流I1n来校验　：
(I1n×Kt)²≥I∞²tdz
Kt为CT的1s热稳定倍数；
C．动稳定校验：
内部动稳定可用下式校验：
I1nKdw≥ich
I1n--- 电流互感器的一次绕组额定电流（A）
ich--- 短路冲击电流的瞬时值（KA）
Kdw---CT的1s动稳定倍数

（2）110KV母变压器侧与进线侧选电流互感器型号为LB-110/2600/5型，其参数如下表所示：
表14 LB-110/2600/5型电流互感器
型号
额定电
流比(A)
级次
组合
准确
级次
二次负荷(Ω)
0.5级
10%倍数
1S热稳定倍数
动稳定倍数
二次负荷(Ω)
倍数
LB-110
2600/5

0.5B
2.0
2.0
15
30
75

（3）35KV变压器侧与出线侧选电流互感器型号为LA-10/500/5型，其参数如下表所示：
表15 LA-10/500/5型电流互感器
型号
额定电
流比(A)
级次
组合
准确
级次
二次负荷(Ω)
0.5级
10%倍数
1S热稳定倍数
动稳定倍数
二次负荷(Ω)
倍数
LCWD1-3
1200/5
0.5/B

2
2
15
38
2.5×38

（4）10KV变压器侧与出线侧选电流互感器型号为LA-10/500/5型型，其参数如下表所示：
表16 LA-10/500/5电流互感器
型号
额定电
流比(A)
级次
组合
准确
级次
二次负荷(Ω)
0.5级
10%倍数
1S热稳定倍数
动稳定倍数
二次负荷(Ω)
倍数
LA-10
500/5
0.5/3
0.5
0.4
0.4
10
60
110

5.4.2电压互感器的选择及校验
电压互感器的型式应根据使用条件选择：6－20KV屋内配电装置，一般釆用油浸绝缘结构，也可釆用树脂绕注绝缘结构的电压互感器。
35－110KV的配电装置，一般釆用油浸绝缘结构的电压互感器，220KV以上，一般釆用电容式电压互感器。
当需要和监视一次回路单相接地时，应选用三相五柱式电压互感器，或有第三绕组的单相电压互感器组。电压互感器三个单相电压互感器接线，主二次绕级连接成星形，以供电给测量表计，继电器以及绝缘电压表，对于要求相电压的测量表计，只有在系统中性点直接接地时才能接入，附加的二次绕组接成开口三角形，构成零序电压滤过器供电给继电器和接地信号（绝缘检查）继电器。

（1）110KV选择电压互感器JCC－110型，其参数如下表所示：
表17 JCC－110型电压互感器
型式
额定变比
在下列准确等级
下额定容量(VA)
最大容量(VA)
连接组
1级
3级
单相
(屋外式)
JCC-110

500
1000
2000
1/1/1-12-12

（2）35KV选择电压互感器JDJJ－35型，其参数如下表所示：
表18 JDJJ－35型电压互感器
型式
额定变比
在下列准确等级
下额定容量(VA)
最大容量(VA)
0.5级
1级
3级
单相
(屋外式)
JDJJ-35

150
250
600
1200

（3）10KV选择电压互感器JDZ－10型，其参数如下表所示：
表19 JDZ－10型电压互感器
型式
额定变比
在下列准确等级
下额定容量(VA)
最大容量(VA)
0.5级
1级
3级
单相
JDZ-10
10000/100
80
150
300
500

5.5高压熔断器的选择及校验
高压熔断器是最简单的保护电器，它用来保护电气设备免受过载和短路电流的损害。
按安装条件及用途选择不同类型高压熔断器如屋外跌落式、屋内式，对于一些专用设备的高压熔断器应选专用系列；我们常说的保险丝就是熔断器类。其结构一般包括熔丝管、接触导电部分、支持绝缘子和底座等部分，熔丝管中填充用于灭弧的石英砂细粒。熔件是利用熔点较低的金属材料制成的金属丝或金属片，串联在被保护电路中，当电路或电路中的设备过载或发生故障时，熔件发热而熔化，从而切断电路，达到保护电路或设备的目的金属缠绕垫。
高压熔断器工作于35kV 及以下电力变压器。而且需要满足熔断器额定电压UN≥安装处电网额定电压USN；熔断器熔管的额定电流IFTN≥熔体额定电流IFSN，而且熔体额定电流IFSN=KImax（K为可靠系数，取1.5～2.0，此处选择K=1.5）。
（1）35KV选择熔断器RW9-35型，其参数如下表所示：
表20 RW9-35型熔断器
系列型号
额定电压(KV)
额定电流(A)
断流容量(MVA)
备注
RW9-35
35
0.5
2000
保护户外电压互感器

（2）10KV选择熔断器RN2-10型，其参数如下表所示：
表21 RN2-10型熔断器
系列型号
额定电压(KV)
额定电流(A)
断流容量(MVA)
备注
RN2
10
0.5
1000
保护户内电压互感器

5.6 母线的选择及校验
在变电站和发电厂，为了汇集、分配和传输电能，常常需要设置母线。变电站屋内和屋外配电装置的主母线、变压器等电气设备与配电装置母线之间的连接导线、各种电器之间的连接导线，统称为母线。
母线的选择内容包括：
确定母线的材料、截面形状、布置方式；选择母线的截面积；校验母线的动稳定和热稳定；对重要的和大电流的母线，校验其共振频率；对于110kV及以上的母线，还应校验能否发生电晕。
母线截面的选择有两种方法：
（1）按最大长期工作电流选择；
（2）按经济电流密度选择。
发电厂及变电站主母线按最大长期工作电流选择，出口母线及较长回路的导线，则按经济电流密度选择。
110KV母线选LGJQ-400的加强型钢芯铝绞线
35KV母线选用(120×10)型单条矩形铝母线
10KV母线选用(100×4)型单条矩形铝母线

5.7电缆的选择与校检
（1）电力电缆应按以下条件进行选择和校验：
①电缆芯线材料及型号
②额定电压
③截面选择
④允许电压降校验
⑤热稳定校验
电缆的动稳定由厂家保证，可不必校验。
故10KV出线电缆选择电缆

5.8 防雷及过电压保护装置设计
雷电放电所产生的雷电流高达数十、甚至数百千安，从而会引起巨大的电磁感应，机械效应和热效应。从电力工程的角度来看，最值得我们注意的两个方面是：雷电放电在电力系统中引起很高的雷电过电压，有时也称为大气过电压，它是造成电力系统绝缘故障和停电事故的主要原因之一；雷电放电所产生的巨大电流，有可能使被击物体炸毁，燃烧，使导体熔断或通过电动力引起机械损坏。
变电所是多条输电线路的交汇点和电力系统的枢纽。变电所的雷害事故比较严重，往往导致大面积的停电。其次，变电设备的内绝缘水平往往低于线路绝缘，而且不具有自恢复功能，一旦因雷国电压而发生击穿，后果十分严重。总之，变电所的防雷保护与输电线路相比，要求更严格、措施更严密可靠。
6.1避雷针装设
应妥善采用独立避雷针和构架避雷针，其联合保护范围应覆盖全所保护对象。
根据《电力设备过电压保护技术规程》SDJ7—76规定：
第70条：独立避雷针（线）宜设独立的接地装置，避雷针及其接地装置与道路或出入口等的距离不宜小于3m。
第71条：110KV及以上的配电装置，一般将避雷针装在其构架或房顶上；6KV及以上的配电装置，允许将避雷针装在其构架或房顶上；35KV及以下高压
