实验箱
一．DJB—1电工技术实验箱
DJB—1电工技术实验箱是为电工技术实验、 电路分析实验、 电工基础、 电工学等课程的实验所需而设计的新型实验产品。该实验箱将电源、 实验模块R、 L、 C元件、 电位器、 开关、 电压表、 电流表等集一体, 实验时只需外接信号源, 即可进行实验。实验箱的连接点采用锁紧式防旋叠插座, 连接可靠、 寿命长, 效率高。实验箱实验面板采用表面贴膜工艺, 机壳为金属材料喷塑制成, 外形美观、 结构可靠。

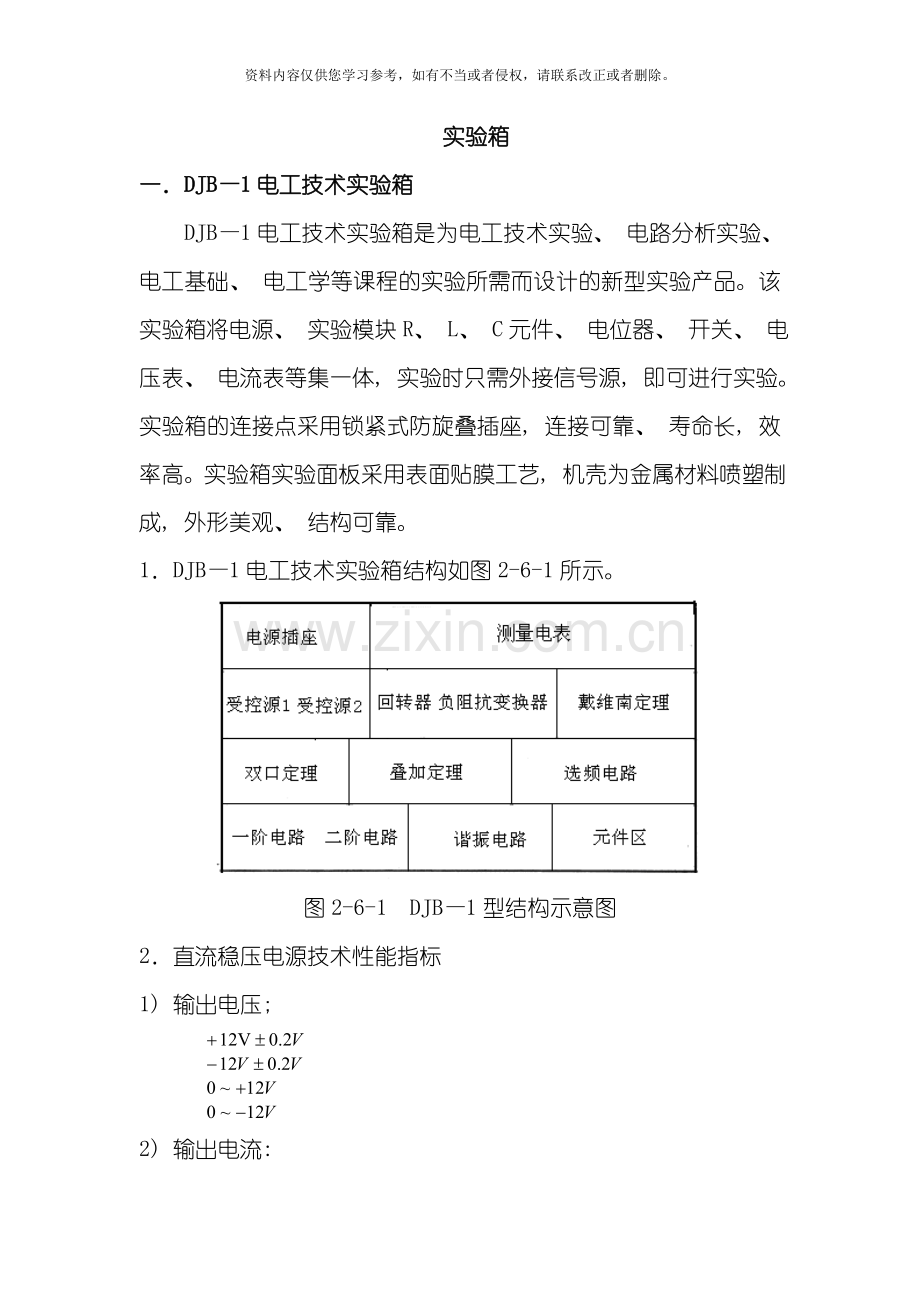

1．DJB—1电工技术实验箱结构如图2-6-1所示。

图2-6-1 DJB—1型结构示意图
2．直流稳压电源技术性能指标
1) 输出电压;

2) 输出电流:
0.3A( 四路)
3) 负载调整率:
4) 电网调整率:
5) 纹波电压: ( P—P值)

二．TPE－A4a模拟电路实验箱
本实验箱可完成低频模拟电子技术课程实验。实验箱主板安装在铝合金箱中, 含有电源、 信号源、 电路开发区( 面包板) 和电路试验区等, 外配5块低频实验板, 每块实验板均安装透明保护罩, 根据不同实验内容可随意选择实验板, 并方便的插接到主板实验区中。
该实验箱主板与实验板均采用独特的两用板工艺, 正面贴膜, 印有原理图及符号, 反面为印制导线, 并焊有相应元器件, 需要连接部分备有自锁紧式插座, 需要测量及观察的部分设置有测试点, 使用直观, 可靠, 维修方便, 简捷。
实验箱面板图如图２-６-２所示。
( 一) 技术性能
１． 电源: 需外配 DC ＋5V～＋15V／0．3A、 一5V～一15V／0．3A稳压电源各一路,
随机提供 AC 7.5V/0.2A 交流电源两路( 带中心抽头)
２． 直流信号源: 双路一0.5V～＋0.5V; 一5V～＋5V 两档连续可调。
３． 电位器组: 4 只独立电位器 1KΩ 22KΩ 100KΩ 680KΩ。
４． 接插件: 自锁紧式
５． 电路实验板: 五块, 可完成低频模拟电子线路实验。
６． 线路开发区: 面包板2块。
( 二) 使用方法
1．将外配直流稳压电源调至实验要求的数值, 并接入实验箱的电源输入端, 此时电源指示灯亮, 用万用表测量输出端, 电压正常表示学习机可正常使用。
２．连接线: 实验箱面板上的插孔应使用专用连接线, 该连接线插头可叠插使用, 顺时针向下旋转即可锁紧, 逆时针向上旋转即可松开。
注: 每次实验开始前, 一定要将连接线测量一遍, 避免断路线的接入, 以保证实验顺利进行。
３．实验时应先阅读实验指导书, 在断开电源开关的状态下按实验线路接好连接线( 实验中用到可调直流电源时, 应在该电源调到实验值时再接到实验线路中) , 检查无误后再接通主电源。
4．实验箱面板上的实验线路凡标 VCC Vee 处均未接通电源, 须在实验时根据实验线路要求接入相应电源, 运算放大器单元的电源及所有接地端均己在板内接好。
( 三) 维护及故障排除
1．维护
( 1) 防止撞击跌落
( 2) 用完后断开电源, 盖上机箱盖, 防止灰尘及杂物进入机箱。
( 3) 做完实验后, 要将面板上的插件及连线全部取下, 并整理好。
( 4) 搭接线路时不要接通电源, 以防误操作损坏器件。
2．故障排除
( 1) 直流信号源、 电平指示部分异常( 不符合电平状态或无输出等) : 检查实验板接线或更换相应元器件。
( 2) 交流电源接入指示灯不亮无输出: 接有0．5A熔断管( 在实验箱左上角处) 。当输出短路或过载时烧断, 更换熔断管时, 必须保证相同规格。
注意: 打开实验箱时必须先断开电源
( 四) 随机附件
１． 电路实验板 5种各一块
２． 插头连线 50根( 10cm×15、 20cm×15、 30cm×10、 40cm×10)
３． 单股导线 4M
４． 熔断管( 0．5A) 4只
( 五) 实验内容
１． 单级放大电路( 实验板1)
２． 两级放大电路( 实验板1)
３． 负反馈放大电路( 实验板1)
４． 射极跟随器( 实验板1)
５． 差动放大电路( 实验板2)
６． 比例求和运算电路( 实验板板3)
７． 积分与微分电路( 实验板3)
８． 波形发上电路( 实验极3)
９． 有源滤波器( 实验板3)
１０． 电压比较器( 实验板3)
１１． 集成电路ＲＣ正弦波振荡器( 实验板 3)
１２． 集成功率放大器( 实验板4)
１３． 滤波与并联稳压电路( 实验板5)
１４． 串联稳压电路( 实验板5)
１５． 集成稳压器( 实验板5)
１６． RC正弦波振荡器( 实验板１)
１７． LC振荡器及选频放大器( 实验板１)
１８． 电流/电压转换电路( 实验板３)
１９． 电压/频率转换电路( 实验板３)
２０． 互补对称功率放大器( 实验板４)
２１． 波形变换器( 实验板３)

图２-６-２ 实验箱面板图
三．信号与系统实验箱
本实验箱为桂林电子工业学院与清华大学科教仪器厂联合设计, 实验内容由软件和硬件两部分组成。软件采用先进的Multisim2k1仿真软件, 可完成信号的分解与合成以及采样定理; 硬件采用箱式结构, 提供双路信号源及直流电源, 各实验部分相对独立, 接线简单, 实验结果直接明了, 易于观察。
（一） 技术性能及配置
1． 信号源Ⅰ:
1） 输出波形: 方波、 正弦波、 三角波
2） 幅值: 正弦波Vp－p: 100mV～12V
方 波Vp－p: 100mV～12V
三角波 Vp－p: 100mV～12V
3） 频率范围:
10HZ～100HZ、 100HZ～1KHZ、 1KHZ～10KHZ、 10KHZ～100KHZ
2． 信号源Ⅱ:
1) 输出波形: 方波( 占空比可调)
2) Vp－p: 100mV～10V
3) 频率范围:
10HZ～100HZ、 100HZ～1KHZ、 1KHZ～10KHZ、 10KHZ～100KHZ
3． 电源: 输入AC220V
输出 DC 12V( 0.5A)
（二） 使用方法
l．将电源线插入机箱后电源座, 电源插头插入市电插座, 接通面板上的电源开关, 直流电源指示灯亮( 如不亮, 应从机箱后电源座内拔出保险进行更换) 。
2．函数波发生器的使用: 波形选择开关打到相应位置, 频率粗调开关打到相应频段, 按照面板指示旋转频率细调和幅值细调旋纽对输出频率和幅值进行相应调整。
3．各实验单元电源需同学自己动手连接, 连接正确后该实验单元电源指示灯亮。各实验单元的地线相互连通。
4．连接线的使用: 本机采用可叠插式专用插接线, 连接牢固可靠, 且一点可叠插, 插入时顺时针向下旋紧即锁紧, 拔出时需逆时针向上旋出。
注意: 拔出时不可用力直接拉导线, 以免拉断导线。
（三） 实验箱面板图如图2-6-3所示。

图2-6-3 实验箱面板图
四．TPE—GPZ型高频电路实验箱使用说明
本实验箱可完成高频电子线路课程中规定的多种实验。该机结构为铝合金箱式, 含有电源, 信号源, 电路实验区, 电路开发区( 面包板) 等, 外配5块高频实验板, 每块实验板均安装透明保护罩, 根据不同实验内容可随意选择实验板, 并方便的插接到主板实验区中。可完成十多种高频线路实验。实验箱面板图如图2-6-4所示。

图2-6-4 面板图

（一） 技术性能
1. 电源:
输入: AC220V士10％
输出: DCV: ＋5V, －5 V, －8V, ＋12V, －12V, 最大输出电流均为200mA
2. 信号源( 函数发生器) :
输出波形: 方波、 三角波、 正弦波
幅 值: 正弦波VP-P: 0～14V( 14V为峰-峰值, 且正负对称)
方 波VP－P: 0～24V( 24V为峰-峰值, 且正负对称)
三角波VP－P: 0～24V( 24V为峰-峰值, 且正负对称)
频率范围: 分四档2HZ～20HZ、 20HZ～200HZ、 200HZ～2KHZ, 2KHZ～20KHZ
3. 电路实验板: 备有五块实验板, 可完成十项高频电路实验。
4. 线路开发区: 进口面包板2块
（二） 使用方法
1. 电源线插入市电插座, 接通开关, 电源指示灯亮表示实验箱电源正常工作。
2. 接线: 实验箱面板上的插孔应使用专用接线, 该连线插头可叠插使用, 插入时顺时旋转即可锁紧, 松开时反向旋转即可拔出, 注意: 不能直拔。
3. 实验时先阅读实验指导书, 在断开电源的状态下按实验线路接好连接线, 检查无误后再接通主电源。
4. 根据实验板线路要求, 接入相应电源并注意电源极性。
（三） 可完成实验项目
1. 调谐放大器: 单调谐回路谐振放大器、 双调谐回路谐振放大器。
2. 高频功率放大器( 丙类) 。
3. LC电容反馈式三点式振荡器。
4. 石英晶体振荡器。
5. 振幅调制器( 利用乘法器) 。
6. 调幅波信号的解调。
7. 变容二极管调频振荡器。
8. 相位鉴频器。
9. 集成电路( 压控振荡器) 构成的频率调制器。
10. 集成电路( 锁相环) 构成的频率解调器。
