建筑节能、太阳能光伏玻璃产业化开发项目节能评估报告.docx

建筑节能、太阳能光伏玻璃产业化开发项目

节能评估报告

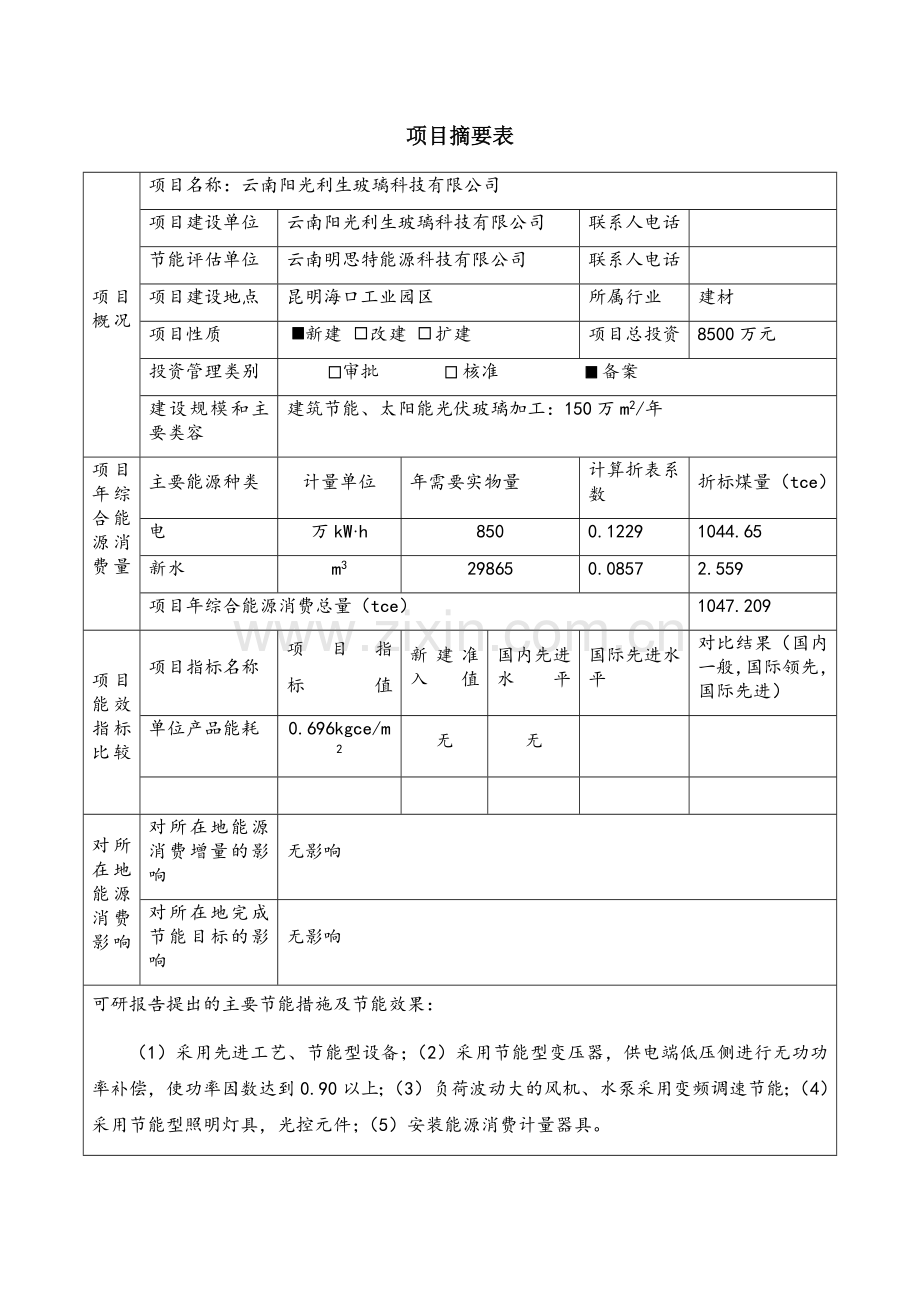

项目摘要表
项目概况
项目名称：云南阳光利生玻璃科技有限公司
项目建设单位
云南阳光利生玻璃科技有限公司
联系人电话

节能评估单位
云南明思特能源科技有限公司
联系人电话

项目建设地点
昆明海口工业园区
所属行业
建材
项目性质
新建 改建 扩建
项目总投资
8500万元
投资管理类别
审批 核准 备案
建设规模和主要类容
建筑节能、太阳能光伏玻璃加工：150万m2/年
项目年综合能源消费量
主要能源种类
计量单位
年需要实物量
计算折表系数
折标煤量（tce）
电
万kW·h
850
0.1229
1044.65
新水
m3
29865
0.0857
2.559
项目年综合能源消费总量（tce）
1047.209
项目能效指标比较
项目指标名称
项目指
标值
新建准入值
国内先进水平
国际先进水平
对比结果（国内一般，国际领先，国际先进）
单位产品能耗
0.696kgce/m2
无
无

对所在地能源消费影响
对所在地能源消费增量的影响
无影响
对所在地完成节能目标的影响
无影响
可研报告提出的主要节能措施及节能效果：
（1）采用先进工艺、节能型设备；（2）采用节能型变压器，供电端低压侧进行无功功率补偿，使功率因数达到0.90以上；（3）负荷波动大的风机、水泵采用变频调速节能；（4）采用节能型照明灯具，光控元件；（5）安装能源消费计量器具。
项目可研报告在节能方面存在的主要问题：
本项目载能工质水的使用，应考虑的更合理、全面。
节能评估提出的主要节能措施及节能效果：
项目建设单位应按GB17167-2006要求配置水、电、气能源计量器具仪表，建立能源管理各项制度，开展公司日常能源管理工作并实行能耗考核。积极采取风机、水泵节能措施。加强和国内同企业的交流，能耗对比分析，降低产量能耗。

目　　录
前言 1
第一节 评估目的和意义 2
第二节 评估过程 3
第一章 评估依据 4
第一节 评估范围和内容 4
第二节 评估依据 5
第二章 项目概况介绍 7
第一节 项目建设单位概况 7
第二节 项目建设方案 9
第三节 项目用能情况 12
第三章 能源供应情况分析 12
第一节 项目所在地能源供应条件及消费情况 12
第二节 能源消费对当地能源消费的影响 17
第三节 本章小结 17
第四章 项目建设方案节能评估 18
第一节 项目选址、总平面布置节能评估 18
第二节 工艺流程、技术方案节能评估 20
第三节 主要用能工艺和工序节能评估 26
第四节 主要耗能设备节能评估 27
第五节 辅助生产和附属生产设施节能评估 29
第六节 本章评估小结 30
第五章 项目能源消耗及能效水平评估 31
第一节 项目能源消费种类、来源及消费量评估 31
第二节 能源加工、转换、利用情况评估 31
第三节 能效水平评估 31
第四节 本章评估小结 32
第六章 节能措施评估 35
第一节 项目节能措施概述 35
第二节 单项节能工程 37
第三节 节能措施效果评估 37
第四节 节能措施经济性评估 37
第五节 本章小结 37
第七章 存在的问题及建议 37
第八章 结论 39

前言
随着科学技术的高速发展，玻璃产品的用途已经越来越广泛。国家在未来发展目标方向上对循环经济，低碳经济，节能减排，绿色环保工作的日益重视，并伴随着云南省城市化建设快速发展及昆明市城中村改造项目实施，以及汽车保有量的大幅提高，使得各种安全玻璃需求上呈现供不应求的局面，为各类安全玻璃生产企业发展提供了广阔空间。
持别是由于历史原因，造成昆明乃至云南全省沒有一家生产中高档太阳能光伏玻璃、低辐射Low－E玻璃以及中高档汽车玻璃的現状，本项目的目标就是填补云南省安全、优质、节能、光伏玻璃的空白，这也是项目落实和实施的根本。
随着国民经济的高速发展和人均GDP的快速增长，汽车正加速进入国民生活中，作为汽车的重要组成部分之一，汽车玻璃也出现了新的发展动向。目前国内外在节能环保趋势下新近出现的汽车玻璃新产品，主要分为功能化的汽车玻璃（如热反射风挡玻璃、吸热玻璃、憎水玻璃、HUD显示玻璃、隔音玻璃、天线玻璃等）和增强安全性能的汽车玻璃（如热增强夹层玻璃、防盗报警玻璃、防弹汽车玻璃等）。根据公安部交管局通报，截至到2009年12月底，我国汽车保有量达到7700万辆的规模，其中私人汽车保有量达到5800万辆。据专家预测，未来数年间中国汽车保有量将以16%~20%的速度增长，汽车已经成为人们生活中不可缺少的一部分。自从汽车问世以来，各项新技术就不断被应用，节能降耗、绿色环保、动力强劲、乘坐舒适、安全可靠、外观优雅等成为人们追求的目标。汽车玻璃承担着挡风、遮雨和采光的基本功能，而且也对汽车的外观和内在性能起着重要的作用。随着国民经济的发展，人们对更高生活质量的追求，对汽车在美观、舒适和环保等方面的要求越来越高，汽车玻璃面临新的机遇和挑战。近几年来，在欧洲、美国、日本等主要汽车生产和使用地，越来越多的变化开始出现在汽车玻璃上。
目前国际玻璃新技术均向能源、材料、环保、信息、生物等五大领域发展。在研发新技术方面，通过对玻璃产品进行表面和内在改性处理，使其更具备强度、节能、隔热、耐火、安全、阳光控制、隔声、自洁、环保等优异功能。纵观国内外，汽车玻璃的发展主要朝着两个方向，其一是功能化的汽车玻璃，其二就是增强安全性能的汽车玻璃。
云南省汽车行业虽然已有几十年的发展，但除了云南蓝箭汽车厂归属“一汽”，成立“一汽红塔”后，在轻型卡车方面有了长足进步外，客用车（大巴、中巴、微型车和轿车）一直未成气候，甚至是空白。此次“美的”、“力帆”斥巨资于云南，整合云南汽车行业，将彻底改变云南客用车和大型卡车的落后面貌。而我们投资车用安全玻璃，可以为“美的”、“力帆”，甚至“一汽红塔”提供质量优良、价格适宜、供应及时的配件，最终为本地经济建设做出一定的贡献。
第一节 评估目的和意义
通过对该项目工艺、设备等用能情况及能源供应情况的调查、分析、论证，评估该项目能源利用是否安全、合理、高效，并提出相应的节能对策措施及建议，为项目的科学决策提供必要的依据。
（1）项目是否符合《中国节能技术政策大纲》、合理用能标准和节能设计规范的要求；
（2）项目的能源消耗总量及种类是否合理；
（3）项目的设计是否采用先进工艺技术、是否达到同行业国内能耗先进水平或国际先进水平，其设备、工艺和产品单耗是否达到国家和我省规定的标准；
（4）是否严格执行国家推广或淘汰的设备、产品目录；
（5）项目能耗指标、采用的节能技术措施和预期达到的节能效果分析；
（6）其他依法应当具备的内容。
第二节 评估过程
受云南阳光利生玻璃科技有限公司委托，2011年4月云南明思特能源科技有限公司节能评估项目有关人员到云南阳光利生玻璃科技有限公司，与该公司的领导和有关部门负责人员进行座谈讨论，深入了解该工程项目有关基本情况，调查收集该项目节能评估需要的相关资料和数据，对需要商榷的问题同公司有关方面进行充分沟通并得到确认。
通过对云南阳光利生玻璃科技有限公司建筑节能、太阳能光伏玻璃产业化开发工程项目进行节能评估调研以后，云南明思特能源科技有限公司组织有关专业技术人员，组成工程项目节能评估专家小组。节能评估小组根据云南阳光利生玻璃科技有限公司提供的建筑节能、太阳能光伏玻璃产业化开发项目可研报告，以及相关资料进行认真分析，查找与项目节能评估相关的资料，仔细核对和验证报告有关的数据，对项目可研报告中的有关能源的使用、分配、转换、供应过程；项目技术装备、工艺等内容，严格按照中国节能技术政策大纲要求和国家《固定资产投资项目节能评估和审查暂行办法》认真进行审查、论证。节能评估坚持实事求是，据理论证，据实比较，做到客观、公正、科学、实用。并按照国家节能中心《固定资产投资项目节能评估工作指南》（2010年本），编制节能评估报告。
第一章 评估依据
第一节 评估范围和内容
云南阳光利生玻璃科技有限公司“建筑节能、太阳能光伏玻璃产业化开发项目”可行性研究报告中的工艺、技术、设备等有关能源管理、能源计量、能源利用、资源综合利用等内容，进行节能评估，重点关注项目可行性研究报告中的节能篇（章）等内容。
（1）符合产业政策原则：项目应符合国家及云南省制定的产业政策及准入条件；
（2）能耗限额准入原则：项目主要工业产品单位能耗指标等必须达到国家及云南省能源消耗限额准入值；
（3）高效合理用能原则：项目是否安全、高效、合理利用能源；
（4）符合清洁生产原则：应体现项目生产工艺先进、能耗小、物耗小、污染小的清洁生产要求，资源综合利用，实现节能降耗、减污增效；
（5）客观、公正、科学原则：评估报告坚持实事求是，因地制宜；
（6）评估数据准确、可靠原则。
根据《云南省固定资产投资项目节能评估和审查管理办法》（云政办发[2007]145号），节能评估重点为：
（1）项目是否符合《中国节能技术政策大纲》、合理用能标准和节能设计规范的要求；
（2）项目的能源消耗总量及种类是否合理；
（3）项目的设计是否采用先进工艺技术、是否达到同行业国内能耗先进水平或国际先进水平，其设备、工艺和产品单耗是否达到国家和我省规定的标准；
（4）是否严格执行国家推广或淘汰的设备、产品目录；
（5）项目能耗指标、采用的节能技术措施和预期达到的节能效果分析；
（6）其他依法应当具备的内容。
第二节 评估依据
相关法律、法规、政策、标准
（1）《中华人民共和国节约能源法》
（2）《中国节能技术政策大纲》
（3）《云南省节约能源条例》
（4）《国家发展改革委关于加强固定资产投资项目节能评估和审查工作的通知》（发改投资[2006]2787号）
（5）《国家发展改革委关于印发固定资产投资项目节能评估和审查指南（2006）的通知》
（6）《云南省固定资产投资项目节能评估和审查管理办法》
（7）《云南省经委关于印发云南省主要工业产品能耗限额（试行）的通知》
《企业能源审计技术通则》（GB/T17166-1997）
《节能监测技术通则》（GB/T1536-2009）
《设备热效率计算通则》（GB/T2588-2000）
《综合能耗计算通则》（GB/T2589-2008）
《用能设备能量测试导则》（GB/T6422-2009）
《企业节能量计算方法》（GB/T13234-2009）
《工业企业能源管理导则》（GB/T15587-2008）
《用能单位能源计量器具配备和管理通则》（GB 17167-2006）
《评价企业合理用热技术导则》（GB/T 3486-1993）
《评价企业合理用电技术导则》（GB/T 3485-1998）
《节水型企业评价导则》（GB/T 7119-2006）
《用水单位水计量器具配备和管理通则》（GB24789-2009）
《企业能量平衡通则》（GB/T3484-2009）
《能源管理体系要求》（GB/T23331-2009）
《工业循环冷却水处理设计规范》（GB 50050-2007）
《中小型三相异步电动机能效限定值及能效等级》（GB 18613-2006）
《清水离心泵能效限定值及节能评价》（GB 19762-2007）
《三相配电变压器能效限定值及节能评价值》（GB 20052-2006）
《容积式空气压缩机能效限定值及节能评价值》（GB 19153-2003）
《通风机能效限定值及节能评价值》（GB 19761-2005）
相关文件及技术资料
（1）“云南阳光利生玻璃科技有限公司项目可行性研究报告”
（2）“云南阳光利生玻璃科技有限公司项目节能评估报告编制委托书”
（3）“云南阳光利生玻璃科技有限公司项目的相关批复文件”等
第二章 项目概况介绍
第一节 项目建设单位概况
项目名称：云南阳光利生玻璃科技有限公司建筑节能、太阳能光伏玻璃产业化开发加工基地工程
项目性质：新建（国内合资）
企业地址：昆明市海口工业园区
企业法人代表：
电话：
昆明海口工业园区是云南省政府确定的省级重点工业园区，位于云南省昆明市西山区海口镇，总体规划面积为32.34平方公里，分为老区与新区两个部分，项目选择目前正在建设中的新区，园区距昆明主城40余公里，是云南省工业发源地之一。聚集了中央直属及省、市、区属大中型企业，形成了一个以磷化工、机械、光学制造为主的工业基地。是现代新昆明“一湖四片”中昆明西城重要的工业片区和西山区工业经济发展的重要平台。铁路、安晋高速公路、正在建设的滇缅输油输气管道均从该园区通过，具有较好的区位地理，完全满足本项目的建设条件。大大提高了项目建设的可行性。
随着科学技术的高速发展,玻璃产品的用途已经越来越广泛。国家在未来发展目标方向上对循环经济，低碳经济，节能减排，绿色环保工作的日益重视，并伴随着云南省城市化建设快速发展及昆明市城中村改造项目实施，以及汽车保有量的大幅提高，使得各种安全玻璃需求上呈现供不应求的局面，为各类安全玻璃生产企业发展提供了广阔空间。
持别是由于历史原因，造成昆明乃至云南全省沒有一家生产中高档太阳能光伏玻璃、低辐射Low－E玻璃以及中高档汽车玻璃的現状，本项目的目标就是填补云南省安全、优质、节能、光伏玻璃的空白，这也是项目落实和实施的根本。
本项目需计划用地约30000平方米，其中厂房建筑面积约25000平方米，办公用地及倒班房约1500平方米，以后根据需要逐步增加厂房面积。
设计产品品种有普通中空玻璃、钢化Low-E中空玻璃、光伏玻璃、平钢化玻璃和弯钢化玻璃,考虑到各种新产品的市场开发等多种因素，为稳妥起见，投产第一年生产负荷按设计能力的80%计算，第二年及以后各年按达到设计生产能力计算。
该项目总投资为8500万元，工程建设费用为2700万元（包括土地使用费），工程建设其它费用为1050万元，基本预备费为4100万元，项目正常生产需投入流动资金750万元；
测算结果与指标分析
指 标 名 称
数 量
单 位
备 注
年销售收入
5000
万元
正常年份
年销售税金及附加
230
万元
正常年份
年总成本费用
4470
万元
正常年份
年利润总额
300
万元

投资利润率
13.25
%

投资利税率
16.65
%

全投资回收期
7.55
年

从上述指标可以看出，该项目投资利润率为13.25％，投资利税率为16.65％，正常年份利润总额可达300万元，可见，该项目静态投资效益很好；全投资回收期含建设期仅为7.55年，可见该项目也具有良好的动态投资效益和很强的资金回收能力。
项目所需资金全部由企业自筹解决。
公司计划招收员工120人，主要技术人员及高层管理人员聘请国内玻璃深加工行业领先人材，其他管理人员及普通技术人员在项目所在地招聘。
第二节 项目建设方案
云南阳光利生玻璃科技有限公司根据原料、建设场地、供配电、给排水的条件，再结合考虑到市场和企业资金情况，产品方案及建设规模确定为。
产品方案：年产深加工玻璃150万m2/年。
各种产品产量
产 品 名 称
产品产量(万m2/a)
汽车玻璃
5
普通中空玻璃
50
钢化Low-E中空玻璃
30
平钢化玻璃
62
光伏太阳能玻璃
5
弯钢化玻璃
8
合 计
150
建设项目范围：年产150万m2玻璃生产设备、生产厂房、工艺环保、计量化验设备、变、配电站等。相应的辅助生产实施：供电、供水、供气等生产管理设施。
1、建筑用节能安全玻璃：玻璃产品的需求不再只是为了采光，而是要安全、多功能。原来普遍使用的普通玻璃已不能满足社会的需要，加之目前我国又相继出台了一系列对高层建筑的安全法规。安全法规规定今后修建的高层建筑凡是4层以上的都要采用钢化玻璃，这一规定现已在上海、广州等地以政府的法规强令执行。云南虽地处西南边疆，但国家这一法令必将会执行，加上昆明市正紧锣密鼓的进行城中村改造，到时我省的钢化玻璃需求量将在现在使用量的基础上成数十倍的增长。目前云南市场年需各种建筑玻璃约2000万㎡，而钢化玻璃的使用量仅有400万㎡，钢化玻璃的使用量只占各类玻璃使用量的百分之一，远远低于我国沿海地区目前百分之十的比例。而且云南市场上的钢化玻璃全是由县区小厂生产的，他们生产的钢化玻璃产量低、规模小、品种少，质量根本不能满足高层建筑的需要。市场更迫切需要大规模、高档次、高质量、超厚大规模钢化玻璃投放市场。云南地处西南边疆，与东南亚数国接壤，有较好的经济地理位置。由于东南亚一些国家经济没有我国发达，所需各种玻璃制品大部分都要进口，玻璃深加工更是空白，因此东南亚将是玻璃深加工产品的极大潜在市场。所以我公司适时的投入建设是符合社会发展趋势的。
主要设备：全自动切割机，直线磨边机，砂带磨边机，手动打孔机，自动打孔机，清洗机、Low-E玻璃用清洗机，钢化炉、Low-E玻璃中空玻璃生产线，夹层玻璃生产线，
2、汽车玻璃：汽车玻璃就是行业内所说的汽车安全玻璃，是深加工玻璃的一种。安全的概念指的是玻璃在破碎后对司乘人员造成的伤害较少。
主要设备：热弯炉、真空预热预压箱和高压釜等，生产客用车前风挡用夹层玻璃。水平式连续多曲面弯钢化玻璃生产线，生产高档卡车用前后风挡玻璃和轿车用后风挡玻璃。
3、光伏玻璃是未来公司发展的方向，向市场提供安全、优质的太阳能光伏基片。
4、实现生产全套汽车安全玻璃及建筑用安全玻璃的能力。并确保产品通过国家有关认证，使产品能顺利进入各类车用玻璃及建筑需求行业。
第三节 项目用能情况
项目能源消费种类：外购电力、外购新水。
项目年综合能源消费量指标表
序号
名称
单位
年消费量
来源
1
电力
万kW·h/a
850
外供
2
水
m3/a
49995
外供、循环
其中:循环水
m3/a
20130

年消费电力850万kW·h，折合1044.65吨标煤（折标系数1.229吨标准煤/万kW·h）。
年消费水49995m3。其中：新水29865m3，折合2.559吨标煤（折标系数0.0857公斤标准煤/吨）；生产工业用循环水20130m3（能耗已计算在电能内）。
项目年综合能源消费量为：1044.65+2.559=1047.209吨标准煤/年。
第三章 能源供应情况分析
第一节 项目所在地能源供应条件及消费情况
1、区域位置
昆明海口工业园区位于西山区海口镇，距昆明主城46公里。园区总体规划面积32.34平方公里，其中新区规划面积6.79平方公里。本项目建设地理位置见下图（A点）。

项目建设地理位置图（A点）
（1）地质地貌
工业园区位于昆明市西山区海口镇西北部，距海口镇约６公里，距安宁约１２公里，周边环境优美，交通方便。
该工业园区地貌上属于螳螂川二级阶地近山脚地段，场地区域上属山间冲洪积小盆地边缘，地形较平坦，地块现状标高约在1888.10～1888.72m之间，高差0.62ｍ。
场地由第四系填土、第四系冲洪积粘土、角砾等组成，场地周边无滑坡、崩塌、泥石流等不良地质作用，无地质灾害及不良工程建设环境，属稳定场地，适宜建设。
（2）水文气象
地处亚热带高原季风湿润气候区，冬无严寒，夏无酷暑。根据国家气象中心资料，昆明地区气候标准值为：年平均气温15.1℃，最热为７月，平均温度20.2℃，极值高温31.2℃；冬季均温9.3℃，最冷为１月，极值低温－7.8℃，最大积雪厚度17㎝；年温差12.8㎝，无霜期240-247天；年平均风速2.2m/s，20年一遇最大风速23.7m/s，年平均降水量1006.6ｍｍ，雨季为6-10月，6、7、8月是降水量最多的月份，11月至下年５月为旱季，占20﹪左右。年平均相对湿度73﹪，年平均蒸发量1940.9ｍｍ，月平均蒸发量278.8mm，3、4月份为最干旱月，相对湿度仅54-55﹪。
区域性地表水属金沙江水系，金沙江的二级支流――螳螂川自南向北从工业园区东侧通过，主河床总长约５公里，平均坡降29.9﹪，流域形状系数0.2，流量1.02立方米／秒。钻探范围内的地下水类型主要为第四系孔隙水。
本场地环境类型属Ⅱ类，场地内地下水位埋深较深，本场地各土层除角砾为强透水层、含水层外，其余土层均属弱含水层及弱透水层，属干燥场地。地下水对砼结构及砼结构中钢筋无腐蚀，对外露钢结构具弱腐蚀性。场地无对土有腐蚀作用的废渣、废液等污染源，场地土对基础砼结构及结构中钢筋无腐蚀性。
（3）园区基础设施状况
园区道路和建设用地平整都由园区管委会统一建设，为项目建设提打下了良好基础。
昆明市海口工业园区內建有自来水供应泵站，水源取于沙锅村水库，敷设至园区主管道直径４００ｍｍ，年供净水约８００万立方米，根据入园单位需要统一提供生产生活用水。
为了解决工业园区电力供应，云南电网公司昆明供电局在昆明市西山区海口镇云龙村委会沙锅村新建输变电110kV变电所，变电所占地面积4615平方米，主变压器2×40MVA，总投资4800万元，该变电所已开始为园区企业供电。
(4)项目建设位置
项目建设地址在海口工业园区所处位置见下图

项目建设位置图
2、供电
项目电力供应，由云南电网公司昆明供电局在昆明市西山区海口镇云龙村委会沙锅村110kV变电所10kV单回线路接入，为项目供电。
全厂低压配电系统供电范围包括：主要生产系统、辅助生产系统、循环泵站、厂生活区的供电。考虑生产设备不会同时使用的因数，全厂共设S11型干式变压器3200kVA（1台）、800kVA（1台）。全厂对负荷波动大的用电设备采用变频调速。
本项目电力消耗量：850万千瓦时，850×1.229=1044.65吨标准煤。
电压等级：低压配电电压：0.4kV，照明电压：380V/220V，操作电压：交流或直流220V，检修照明电压：36V/12V。
3、供水
昆明市海口工业园区內建有自来水供应泵站，水源取于沙锅村水库，敷设至园区主管道直径４００ｍｍ，年供净水约８００万立方米，根据入园单位需要统一提供生产生活用水。
项目用水由工业园区供水站供应至厂区，在厂区内建蓄水池，用水泵再次加压供使用，生产和生活用水及消防用水均可直接取用，自建形成一个供水网络系统。
项目用水量约为49995m3/a(不包括消防用水量)，利用工业园区供水系统可以满足项目的需要。
生产用新水：62m3/d
生活用新水：5.5m3/d（根据玻璃深加工生产现场，工作人员淋浴用水标准采用30L/人·次，下班后连续使用一小时。总淋浴用水量为：4 m3/d。）
道路及绿化洒水量为：19m3/d
生产循环用水：61m3/d
生产循环补充新水：4m3/d
本项目总用水量151.5m3/d×330d（一年按330天生产计算）=49995m3/a（不包括消防用水）。
供水压力：生产、生活新水0.15～0.30MPa、循环冷却水0.3～0.35MPa。
供水水质：项目的生活用水由工业园区供给，水质符合饮用水标准。供水管道设置纳入厂区管网统一敷设。
消防用水，厂区面积30000 m2，附设居住区人数较少，同一时间内火灾次数按一次计算。室外消防用水量：15L/s，室内消防用水量：10L/s。一次灭火用水量为108 m3/d。由自备水管网供给，可满足需求。
项目水量平衡表 单位 m3/d
序号
名称
数量
备注
1
生产用新水
62

2
生活用新水
5.5
含淋浴用水
3
道路及绿化洒水量为
19

4
生产循环补充新水
4

5
生产循环用水
61

6
总用水量
151.5
不包括消防用水
其中：消费新水量
90.5

第二节 能源消费对当地能源消费的影响
该项目所耗能源仅有电力一个品种，载能工质为新水。年消费电850×104kW·h，年消费新水29865m3。项目综合能源消费不会对当地的能源造成不利影响，能源供应能够有保障。
项目年综合能源消费量指标表
序号
名称
单位
设计指标
折标系数
吨标煤
1
电力
万kW·h/a
850
1.229tce/万kW·h
1044.65
2
新水
m3/a
29865
0.0857kgce/t
2.559

合计

1047.209
（注：循环水量已考虑在电能内）
第三节 本章小结
目前国家及地方还没有玻璃深加工单位产品能耗限额值、准入值，能耗指标暂时无法比较。云南阳光利生玻璃科技有限公司建筑节能、太阳能光伏玻璃产业化开发项目年综合能源消费量为1047.209吨标准煤，项目单位产品产量综合能耗指标为0.696千克标煤/m2，项目年消费水量为49995m3，单位产品产量耗水量0.033m3/m2。
第四章 项目建设方案节能评估
第一节 项目选址、总平面布置节能评估
1、项目选址
项目选址是以合理的技术、经济方案，尽量少投资，达到最理想的经济效益、社会效益和环境效益。场址满足生产、生活的供水和污水排放条件；电力供应有保障；场址不受洪水、内涝的威胁，有可靠的防洪、排涝措施；有良好的道路交通条件。
昆明海口工业园区是云南省政府确定的省级重点工业园区，位于云南省昆明市西山区海口镇，总体规划面积为32.34平方公里，分为老区与新区两个部分，项目选择目前正在建设中的新区，园区距昆明主城40余公里，是云南省工业发源地之一。聚集了中央直属及省、市、区属大中型企业，形成了一个以磷化工、机械、光学制造为主的工业基地。是现代新昆明“一湖四片”中昆明西城重要的工业片区和西山区工业经济发展的重要平台。铁路、安晋高速公路、正在建设的滇缅输油输气管道均从该园区通过，具有较好的区位地理，完全满足本项目的建设条件。
2、总平面布置
本项目总体布置在满足生产工艺要求的基础上，合理利用地形，分区明确，布置紧凑，减少用地。利用地形高差使液体原料自流、节能。
在总图布置中，从节能角度出发，力求工艺流程顺畅紧凑，尽量减少生产环节，极力避免物料往返运输，最大限度的缩短生产过程中的物料运输与高差，从而也节省大量的物料输送能量。根据不同区域，充分利用冬季日照，夏季通风，使工程设计科学合理，环保节能。
厂区内的工厂办公楼、中央控制室、化验室等建筑的节能设计，按现行的国家标准《公共建筑节能设计标准》（GB50189）执行。
厂区内的职工宿舍等居住建筑，建筑的节能设计按国家现行标准《民用建筑节能设计标准》(采暖居住建筑部分)(JGJ26)，《夏热冬冷地区居住建筑节能设计标准》(JGJl34)，《夏热冬冷地区居住建筑节能设计标准》(JGJ75)执行。
有采暖或空调的生产建筑，以及独立的配电站、水泵房、水处理室、空压机房、汽车库及机修等低温采暖的辅助性建筑的节能设计，按现行的国家标准《民用建筑热工设计标准》（GB50176）及室内外温度确定屋顶和外墙的最小传热阻。当外墙需要保温时，采用外墙保温措施。
设计非采暖或空调车间内且有采暖或空调要求的车间值班室、检验室、控制室等辅助性工业建筑，其节能设计，在非采暖生产车间内的采暖房间执行国家标准《民用建筑热工设计标准》（GB50176），并可根据室内外温度确定外墙的最小传热阻，采用外保温措施。
本项目各类建筑的外墙均不采用透明的玻璃幕墙。
第二节 工艺流程、技术方案节能评估
根据项目生产规模、产品特性等因数进行计算分析，经综合技术经济比较后，确定工艺配置方案。实现生产全套汽车安全玻璃及建筑用安全玻璃的能力。并确保产品通过国家有关认证，使产品能顺利进入各类车用玻璃及建筑需求行业。
1、水平弯钢化炉：采用芬兰（TAM GLASS）该系列钢化玻璃生产线，采用先进科学的自动控制技术。
2、水平对流双室玻璃钢化炉：该设备主要性能为上，下均采用侧风强制对流技术，使热量传递均匀，对流风机采用变频调节风量风压，适合各种玻璃加工；加热采用PID温度调节加智能模块，能精确控制炉内温度；能缩短玻璃加热时间，大幅度提高玻璃加工表面品质。
3、连续热弯炉设备分为：上区加温部分、下区成型部分、电动升降部分和装炉区四个部分。主要特点：自动推进和推出：人工装片，模具有玻璃定位装置，装片完毕，只按一次按钮，装载玻璃原片小车自动提升，到位后自动推进，推进到位后，连续热弯炉后端小车自动降落，降落到位后，小车自动推出，工作人员搬出已热弯好的产品，此过程自动完成。节能明显，此连续热弯炉比间歇热弯炉节能约40％。
4、高压釜：采用中波红外高压釜，解决了高压釜节能和循环调温问题，使之比传统高压釜装机功率降低近50%，节能30-40%。
1、汽车用安全玻璃
夹层前风挡生产工艺流程

照样切裁
磨 边
热弯模制作
洗 片
玻璃原片
热 弯
合 片
样板制作
检验模制作
真空预压
入 库
高 压
检验
检验

水平模具法钢化后风挡生产工艺流程
手工切裁
磨 边
洗 片
玻璃原片
钢 化
入 库
检验
检验
样板制作
丝网印刷
网板制作
自动切裁
图形扫描CAD图形转换
切割样板
模具制作

前风窗生产工艺流程

自动切裁
磨 边
打 孔
洗 片
玻璃原片
钢 化
入 库
检验
检验
图形扫描CAD图形转换
丝网印刷
网板制作
切割样板
CAD图形制作电脑输入

2、建筑用安全玻璃生产工艺流程
钢化玻璃的生产流程
汽车级浮法玻璃原片
切割、磨边、钻孔（根据用户要求）
预 处 理
上 片
加热炉
风栅（急冷、风冷）
成 品
平钢化处理
废玻璃回收

夹层玻璃的生产流程

钢化玻璃（镀膜、Low-E、白玻、阳光控制）
清 洗
普通玻璃（镀膜、白玻、阳光控制）
合 片
初 压
高压釜
成 品

中空玻璃的生产流程

钢化玻璃（镀膜、Low-E、白玻、阳光控制）

普通玻璃（镀膜、白玻、阳光控制）

清 洗
合 片
板 压
折铝框、罐装分子筛
涂密封胶
成 品
涂布丁基胶

光伏玻璃的生产流程
第一步
超白浮法玻璃原片
切割、磨边、钻孔（根据用户要求）
预处理
上 片
加热炉
风栅（急冷、风冷）
成 品
平钢化处理
废玻璃回收

第二步1
钢化玻璃（超白）
钢化玻璃（超白）

清 洗
合 片
初 压
高压釜
成 品

第二步2
钢化玻璃（超白）

钢化玻璃（超白）

清 洗
合 片
板 压
涂密封胶
成 品
涂布丁基胶
折铝框、罐装分子筛

第三节 主要用能工艺和工序节能评估
主要用能工艺玻璃钢化工艺：玻璃钢化工艺设备水平对流双室钢化炉、水平弯钢化炉。采用技术、设备可靠操作性能优。从技术可行性考虑在国内有成功建设和运行经验，能够适应项目要求。从投资角度考虑，在规模确定的条件下，技术可行的情况下，全厂采用生产线数量合理，能够有效减少单位成本和一次性投资，从土建方面考虑设备配置还能有效减少占地面积，从建成后运营考虑，则维修、操作、管理更为方便，所需运行人员比较少，由于设备相对较少，全厂故障率也随之降低，原材料与能耗较少。在严格遵守国家相关标准和规范的情况下，具有以下几个优点：
操作可靠方便，设备故障率较低；
经济性较好，运行成本低；
粉尘排放量低相应减少净化系统。
工艺主要耗能品种为电力，工艺流程见水平模具法钢化后风挡生产工艺流程、钢化玻璃的生产流程。
第四节 主要耗能设备节能评估
1、水平弯钢化炉：采用芬兰（TAM GLASS）该系列钢化玻璃生产线，采用先进科学的自动控制技术。该设备具有以下优点：入片点动步进，可根据玻璃尺寸自动设定步进长度；自动测长装置可根据玻璃装片尺寸自动确定玻璃在加热炉及风栅段内的往复行程和周期；触摸屏人机界面，人机对话简单明了，所有工艺参数可以在线修改。不同厚度玻璃工艺参数以订单形式输入、存储和调用。炉体采用国际上最新保温技术，增加蓄热能力，炉体保温系统与炉体同寿命。可控硅过零触发，对供电网无污染，热平衡系统可使炉内温度分布均匀。
2、水平对流双室玻璃钢化炉主要用于加工高品质的LOW-E玻璃，建筑玻璃，家具玻璃和汽车玻璃。该设备主要性能为：上，下均采用侧风强制对流技术，使热量传递均匀，对流风机采用变频调节风量风压，适合各种玻璃加工，达到最优加工参数；加热采用PID温度调节加智能模块，能精确控制炉内温度；能缩短玻璃加热时间，大幅度提高玻璃加工表面品质。
3、连续热弯炉设备分为：上区加温部分、下区成型部分、电动升降部分和装炉区四个部分。炉体（加温区）是采用钢结构，炉内使用高档保温棉结合纤维板粘结组合成双重保护。控制区为：智能化模块控制系统，具有PID控制功能。能循环生产，大大提高生产效率。主要特点：自动推进和推出：人工装片，模具有玻璃定位装置，装片完毕，只按一次按钮，装载玻璃原片小车自动提升，到位后自动推进，推进到位后，连续热弯炉后端小车自动降落，降落到位后，小车自动推出，工作人员搬出已热弯好的产品，此过程自动完成。然后再次人工装片，依次进行。自动控温：玻璃预热区、热弯区、退火区均采用自动温控装置，便于操作人员控制，同时减少操作人员失误。智能表显示，便于设定温度，加热控制既可手动又可自动，便于微调。自动升降设备：玻璃热弯区设有自动升降设备，同时设有定位装置，便于热弯各种要求的产品。节能明显，此连续热弯炉比间歇热弯炉节能约40％。产量高，可缩短生产周期，提高生产效率。操作灵活，根据定单，可随时生产，又可随时停产。
4、高压釜：采用中波红外高压釜，解决了高压釜节能和循环调温问题，使之比传统高压釜装机功率降低近50%，节能30-40%。
项目主要设备一览表
序号
设备名称
型号及规格
单位
数量
功率
1
水平对流双室钢化炉
LD-A2460T3
台
1
1800kW
2
水平弯钢化炉TAM GLASS
GHF-2448-DTA-10-L
台
1
1340kW
3
夹层生产线(高压釜)
JC-25
套
1
285kW
4
变压器
S11型 3200KVA
台
1

5
变压器
S11型 800kVA
台
