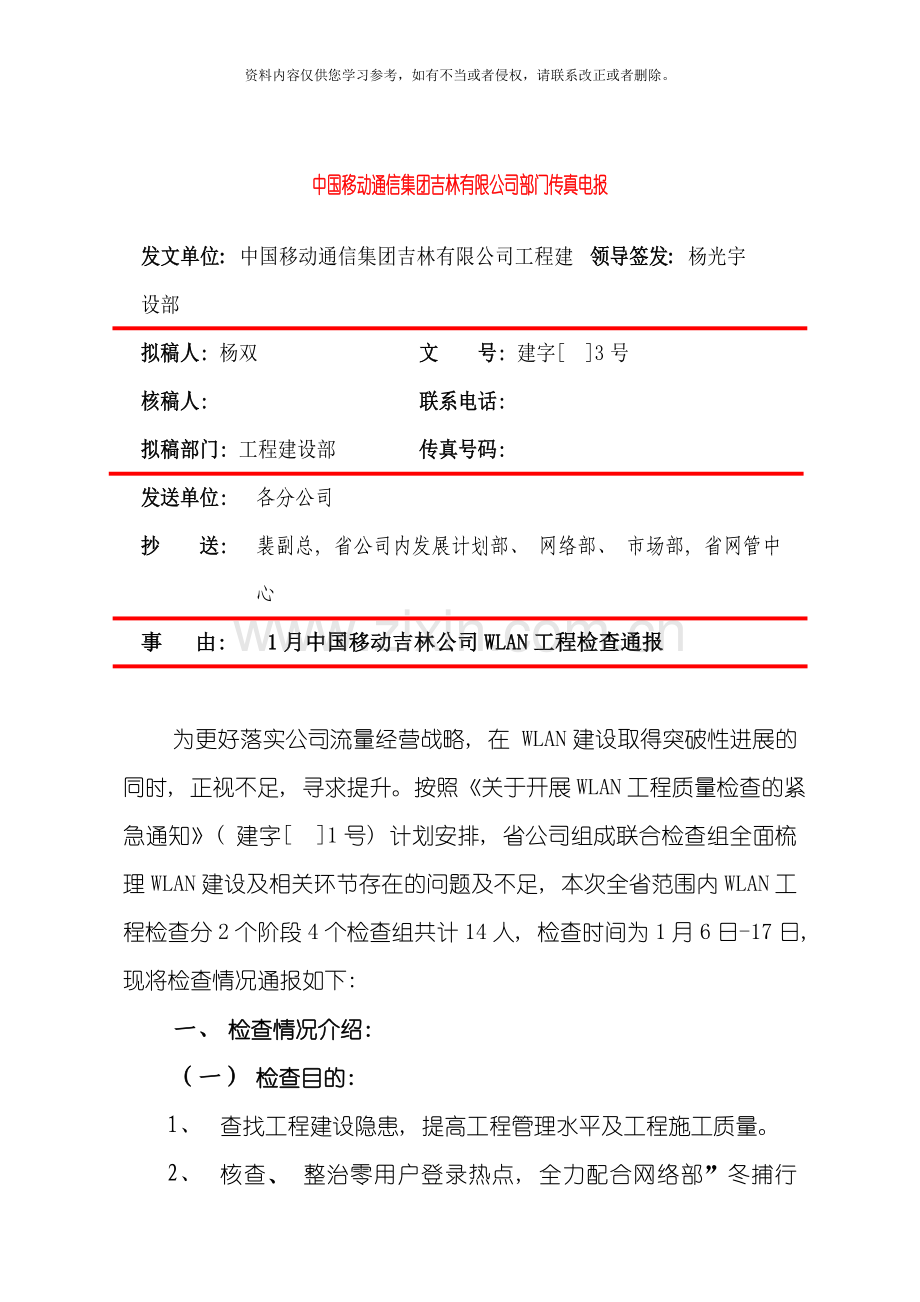

中国移动通信集团吉林有限公司部门传真电报

发文单位: 中国移动通信集团吉林有限公司工程建设部
领导签发: 杨光宇
拟稿人: 杨双
文　　号: 建字[ ]3号
核稿人:
联系电话:
拟稿部门: 工程建设部
传真号码:
发送单位:
各分公司
抄　　送:
裴副总, 省公司内发展计划部、 网络部、 市场部, 省网管中心
事　 由:
1月中国移动吉林公司WLAN工程检查通报

为更好落实公司流量经营战略, 在 WLAN建设取得突破性进展的同时, 正视不足, 寻求提升。按照《关于开展WLAN工程质量检查的紧急通知》( 建字[ ]1号) 计划安排, 省公司组成联合检查组全面梳理WLAN建设及相关环节存在的问题及不足, 本次全省范围内WLAN工程检查分2个阶段4个检查组共计14人, 检查时间为1月6日-17日, 现将检查情况通报如下:
一、 检查情况介绍:
（一） 检查目的:
1、 查找工程建设隐患, 提高工程管理水平及工程施工质量。
2、 核查、 整治零用户登录热点, 全力配合网络部”冬捕行动”。
3、 总结WLAN规模建设经验, 正视不足, 肯定成绩, 有效指导 WLAN工程建设。
（二） 检查重点:
1、 检查场景侧重地标性建筑、 高校、 宾馆酒店、 写字楼、 营业厅及零用户登录热点。
2、 检查内容包括施工( 设计) 方案合理性、 施工工艺、 系统测试、 设备纳入网管情况及竣工资料等。
（三） 检查依据:
无线局域网( WLAN) 工程验收规范》、 《无线局域网( WLAN) 分场景覆盖建设方案汇编( ver2.0.0) 》、 中国移动无线局域网( WLAN) 工程设计要求( Ver1.0.0) 等
二、 检查情况通报:
本次检查涵盖全省9个地区共计124个站点, 其中地标性建筑55个、 高校23个、 宾馆酒店15个、 写字楼9个、 移动营业厅22个, 每个站点检查内容包含8个大项29个分项。具体情况如下:
序号
城市名称
检查站点数量
合计
地标性建筑物
高校
宾馆酒店
写字楼
移动营业厅
总数
其中: 零用户登录
1
长春
6
2
1
2
3
14
6
2
吉林
11
5
3
2
2
23
4
3
延边
6
4
2
2
2
16
7
4
四平
4
2
1
1
4
12
5
5
通化
10
2
2
0
2
16
3
6
白城
4
2
1
1
4
12
5
7
辽源
4
2
0
1
2
9
3
8
松原
4
1
2
0
2
9
3
9
白山
6
3
3
0
1
13
12
合计
55
23
15
9
22
124
48
（一） 施工( 设计) 方案检查
1、 施工( 设计) 方案总体检查情况
本次施工( 设计) 方案全省共计检查了148份施工方案, 主要检查方案的概况说明部分、 材料部分、 走线路由、 设备位置摆放、 功率要求等重要内容。以下是全省各地区合格率情况:
地区
检查总数
合格数
合格率
长春
14
14
100%
延边
16
13
83%
白山
17
13
75%
松原
23
15
64%
通化
25
14
56%
吉林
15
8
52%
四平
19
9
48%
辽源
8
4
48%
白城
11
5
47%
从上图来看, 全省施工方案的平均合格率为64%, 有5个地区低于平均水平。主要体现在以下几个方面:
（1） 施工方案的规范性: WLAN工程建设的施工( 设计) 方案各地区、 各集成单位的施工方案编制水平参差不齐;
序号
集成商
检查站点总数
问题数
方案合格率
1
长邮
1
0
100%
2
荣兴
1
0
100%
3
宇发
3
3
83%
4
深圳凯旋
10
14
77%
5
虹信
10
15
75%
6
兴达
9
15
72%
7
邮电工程
4
8
67%
8
泰宏
2
4
方案制作平均水平64%
67%
9
宏通
3
6
67%
10
百科
1
2
67%
11
广亿
1
2
67%
12
中兴
1
2
67%
13
新大陆
3
7
61%
14
京信
84
200
60%
15
十三局
2
5
58%
16
盛大
1
3
50%
17
恒宇
2
6
50%
18
万兴
1
3
50%
19
云海
2
8
33%
20
汉铭
1
4
33%
21
利源
1
4
33%
方案合格率计算方法: ( 检查站点总数*6-检查问题数) /( 检查站点总数*6)
（2） 设计单位对施工方案的审核不到位: 设计单位对集成单位提交施工方案对其合理性、 现场核查, 审核不够严谨;
方案审核平均合格率44%

（3） 分公司对施工方案的审核把关不严: 部分分公司没有组织或者组织审核力度不够, 导致部分施工方案与现场不符。
2、 各项目检查情况
检查项目
合格数
合格率
平面图
131
89%
尺寸标注
119
80%
设备位置
114
77%
材料清单
102
69%
输出功率
79
53%
说明部分
25
17%
本次检查的148份施工方案, 其中概算说明和输出功率部分较差, 主要体现在以下几个方面:
（1） 施工方案内的天线输出功率没有明确标明;
（2） 没有对工程的整体情况进行说明, 指出相关工序的施工要求;
（3） 施工方案内的部分线缆数量与实际不相符;
（4） 没有标明天线的间距要求、 部分线缆的长度;
（5） 平面图的分类不明确, 部分施工方案无法确认那些是2G的, 那些是WLAN的。
（二） 施工工艺检查
1、 全省施工工艺检查情况
检查分项
合格数
合格率
AC设备安装
124
100%
交换机安装
104
84%
天线安装
97
78%
馈线电缆布放
89
72%
光纤布放
84
68%
AP设备安装
79
64%
接地线布放
73
59%
五类线布放
68
55%
全省的施工工艺检查共分为8个项目, 低于平均水平的有: AP设备安装、 五类线缆布放、 接地线布放的施工工艺质量水平偏低。
2、 典型问题情况分析
分公司
AP设备安装
五类线布放
接地线布放
合格数
合格率
合格数
合格率
合格数
合格率
长春
13
93%
9
64%
14
100%
吉林
14
61%
7
30%
5
22%
延边
3
19%
4
25%
6
38%
四平
12
100%
10
83%
11
92%
通化
1
6%
14
88%
14
88%
白城
12
100%
9
75%
4
33%
辽源
9
100%
5
56%
9
100%
松原
6
67%
6
67%
5
56%
白山
9
69%
4
31%
5
38%
3、 各集成单位施工质量情况
序号
集成单位
检查站点总数
施工质量问题数
施工质量合格率
1
荣兴
1
0
100.0%
2
长邮
1
1
95.0%
3
辽源恒宇
2
3
92.5%
4
辽源利源
2
4
90.0%
5
国人
6
12
90.0%
6
中兴
1
3
85.0%
7
邮电工程
4
15
81.3%
8
深圳凯旋
3
13
施工质量低于平均水平71%
78.3%
9
中铁十三局
2
9
77.5%
10
京信
58
284
75.5%
11
广亿
2
10
75.0%
12
瀚宇
2
13
67.5%
13
新大陆
5
33
67.0%
14
云海
3
20
66.7%
15
宏通
3
21
65.0%
16
宇发
3
21
65.0%
17
兴达
8
60
62.5%
18
虹信
6
49
59.2%
19
泰宏
3
25
58.3%
20
合瑞
4
34
57.5%
21
汉铭
1
9
55.0%
22
百科
1
10
50.0%
23
万兴
1
10
50.0%
24
盛大
1
11
45.0%
合格率计算方法: ( 检查站点总数*检查项目数-问题数) /(检查站点总数*检查项目数)
4、 施工工艺问题检查情况:
（1） AC设备安装问题
Ø 设备接地过于集中;

Ø 设备引电不规范, 没有接到空开上;

（2） AP设备安装问题;
Ø AP安装未固定, 且无标签;

Ø 馈线接头未做防水、 防尘处理

Ø AP设备未接地

（3） 交换机设备安装问题;
Ø 交换机设备固定不规范, 光收发器固定不规范;

Ø 交换机设备无标签、 未接地;

Ø 连接交换机设备的线缆布放混乱( 尾纤飞线、 未做保护, 网线乱)

（4） 天线安装问题
Ø 天线固定不规范;

Ø 天线安装过密( 与其它运营商之间) ;

Ø 天线无标签

（5） 线缆布放
Ø 接地线接地不规范( 直接连接到铜管上) ;

Ø 五类线布放不规范( 网络走线乱, 有飞线) ;

Ø 光纤布放不规范( 尾纤走线乱、 未做保护、 存在飞线情况) ;

Ø 馈线布放不规范

（三） 系统测试检查
1、 全省系统测试检查情况
检查分项
白城
白山
吉林
辽源
延吉
四平
松源
通化
长春
信号强度
100%
100%
100%
100%
100%
100%
100%
100%
100%
信噪比
100%
100%
100%
100%
100%
100%
100%
100%
100%
接入时延
100%
100%
100%
100%
100%
100%
100%
100%
100%
时延和丢包率
100%
100%
100%
100%
100%
100%
100%
100%
71%
AP间切换
83%
100%
78%
100%
69%
100%
100%
100%
100%
系统吞吐量
100%
100%
100%
100%
100%
100%
100%
100%
100%
同频干扰
42%
8%
57%
33%
38%
83%
22%
56%
29%
2、 同频干扰情况分析
全省合格率平均值41%
同频干扰的测试数据偏差

本次同频干扰测试检查平均合格率为41%, 全省9个地市均出现同频干扰的问题, 而且问题相对严重。

（1） 运营商之间的干扰; 当前WLAN建设工程的频点规划只能使用1、 6、 11三个频点, 各个运营商均使用这三个频点进行WLAN覆盖, 必然会造成运营商之间的同频干扰; 主要影响场景有高校、 宾馆、 医院、 商场等。
（2） 其它信源的干扰; 主要影响场景有高校、 写字楼、 商场等。
（3） AP安装过密; 对于一些人员比较集中的地方, 为了满足用户需求, 要增加AP的安装, 由于受频点规划的限制, 导致自身同频干扰。
（4） 施工过程集成单位由于施工问题, 导致AP频点与实际规划不相符, 造成同频干扰。
（四） 零用户登录热点检查
为了提高资源使用率, 零用户热点的核查和整治是本次检查的重点之一。根据”冬捕行动”统计全省零用户热点共854个, 具体情况如下
场景分类
长春
吉林
延边
四平
通化
白城
辽源
松原
白山
合计
高校
21
20
11
48
3
11
2
0
3
119
地标性建筑
5
1
0
0
1
10
3
3
0
23
写字楼
29
15
3
13
2
6
4
14
7
93
移动营业厅
1
2
2
0
1
4
6
3
2
21
宾馆酒店
14
8
1
8
10
23
18
16
11
109
商场
25
15
4
34
13
8
14
80
20
213
党政军企
10
24
31
28
20
10
34
41
11
209
医院
5
11
2
14
4
9
4
12
6
67
合计
110
96
54
145
54
81
85
169
60
854
1、 零用户登录热点各场景比例情况
场景分类
热点数
零用户场景占比
商场
213
25%
党政军企
209
24%
高校
119
14%
宾馆酒店
109
13%
写字楼
93
11%
医院
67
8%
地标性建筑
23
3%
移动营业厅
21
2%

从上图来看, 商场和党政军企的零用户占比偏高, 因此, 在实施WLAN工程建设场景选择时需要谨慎地考虑。主要有以下几个方面:
（1） 商场属于购物的地方, 用户的停留时间较短且不固定。
（2） 党政军企大多数用的是接入宽带, 使用WLAN的情况较少。
2、 本次检查各场景抽查情况
场景分类
长春
吉林
延边
四平
通化
白城
辽源
松原
白山
宾馆酒店
13%
8%
2%
6%
19%
28%
21%
9%
18%
地标性建筑
5%
1%
0%
0%
2%
12%
4%
2%
0%
写字楼
26%
16%
6%
9%
4%
7%
5%
8%
12%
移动营业厅
1%
2%
4%
0%
2%
5%
7%
2%
3%
高校
19%
21%
20%
33%
6%
14%
2%
0%
5%
商场
23%
16%
7%
23%
24%
10%
16%
47%
33%
党政军企
9%
25%
57%
19%
37%
12%
40%
24%
18%
医院
5%
11%
4%
10%
7%
11%
5%
7%
10%
平均水平72%
3、 施工工艺检查

本次检查零用户数登录站点48个, 其中施工工艺合格率在72%, 基本满足使用要求。
4、 系统测试检查
检查项目
宾馆
地标
高校
写字楼
营业厅
信号强度
100%
100%
100%
100%
100%
信噪比
100%
100%
100%
100%
100%
接入时延
100%
100%
100%
100%
100%
时延和丢包率
100%
97%
100%
100%
100%
AP间切换
100%
93%
100%
100%
75%
系统吞吐量
100%
100%
100%
100%
100%
同频干扰
50%
52%
67%
40%
75%
在系统测试方面同频干扰问题合格率较低, 但对非大规模用户使用不会造成明显影响。
经过上述分析这部分零用户的站点完全能够满足正常的用户基本使用要求, 请各分公司针对零用户情况认真分析, 有效开展市场营销, 提高网络资源利用率。
（五） 其它问题检查
1、 全省检查情况
检查项目
合格率
热点命名是否标准
92%
NASID是否准确
92%
其它网管数据是否齐全
92%
标签固定
51%
入网前测试报告
31%
交换机是否接入网管
24%

2、 各地区检查情况
地区
热点命名是否标准
NASID是否准确
其它网管数据是否齐全
标签固定
入网前测试报告
交换机是否接入网管
长春
100%
100%
100%
100%
100%
14%
吉林
92%
92%
92%
0%
26%
4%
延边
94%
94%
94%
100%
31%
75%
四平
83%
83%
83%
0%
92%
25%
通化
95%
95%
95%
0%
75%
45%
白城
88%
88%
88%
0%
75%
0%
辽源
89%
89%
89%
0%
67%
33%
松原
92%
92%
92%
100%
0%
31%
白山
86%
86%
86%
0%
0%
0%
三、 总结和建议
我省WLAN工程规模建设取得了一定的成绩, 从整体规模上已经达到全国平均水平, 为无线城市建设提供了有力保障。但经过本次检查, 也暴露出了许多问题, 总结经验、 教训将对后续的WLAN网络规划、 建设及维护提供有益的指导意义。
（一） 强化WLAN网络规划管理, 避免热装冷用
1、 经过对全省零用户登录热点的检查, 从施工工艺及现场测试方面来看, 基本能满足用户的使用, 各分公司在 的精确建网要求下, 要强化对WLAN热点地区的分析、 规划, 按照省公司发展计划部相关指导原则, 做好 WLAN工程规划、 立项上报工作。
2、 建议各分公司按照省公司流量运营总体要求, 参照前几年营销GPRS、 EDGE数据流量的方式, 开展WLAN网络流量营销工作, 特别针对高校、 宾馆酒店、 写字楼及营业厅区域。
( 二) 加强特殊场景建设方式指导, 积极开展建设方式的创新试点工作
1、 在检查过程中, 各分公司反馈针对特殊场景比如大型会议、 火车站、 机场、 居民小区等人数多、 人流量大、 数据量要求带宽大的场景, 我省WLAN网络建设方式暂无比较科学的成功案例作为指导, 也建议省公司规划、 技术部门加强指导、 提出有效解决办法。
2、 各分公司也要积极开展创新建设方式的探索, 解决建设中遇到的瓶颈问题, 与省公司保持及时的沟通, 总结建设中好的方式、 方法。
( 三) 强化对WLAN设备统一布局、 规划, 方便施工及维护
1、 当前全省各地区AP设备、 交换机设备布局缺乏统一规划, 一个地区存在多种设备并存, 不利于工程实施及后续维护工作, 建议计划、 采购部门加强设备的布局规划管理工作。
2、 在具体检查中, 部分分公司反馈个别厂家AP设备存在掉线、 交换机与AP不兼容问题, 建议各分公司积极查找设备隐患, 向省公司及时反映存在的问题, 以保证及时反馈给厂家及总部。
（四） 加快PON网络建设, 拓宽WLAN传输承载带宽
地区
统计需要扩容站点总数
满足8M带宽要求站点总数
传输承载方式
PON
PTN
SDH
光纤直连
长春
160
111
8
32
120
0
吉林
66
66
0
47
1
18
延边
24
22
22
0
2
0
四平
34
34
3
0
0
31
通化市
6
5
0
5
1
0
白城
6
5
1
0
1
4
辽源
10
8
5
3
2
0
松原
7
7
2
4
1
0
白山
14
13
0
6
8
0
全省
327
271
41
97
136
53
比例

83%
13%
30%
42%
16%
1、 上表为”冬捕行动”统计需要扩容带宽情况, 经核查统计当前271个热点已经具备8M及8M以上带宽, 占比为83%, 其中长春地区由于依托SDH承载, 短期扩容较为困难, 需要PON网络具备条件后进行割接、 扩容。
2、 从上表能够看出PON承载仅为13%, 由于 快速、 规模建设, 导致PON网络在不具备条件前提下, 大部分利用现有SDH承载方式传输, 既不利于网络扩容, 也不符合WLAN规划的传输承载方式。要求各分公司积极开展PON网络建设, 积极改造现有WLAN网络传输方式。建议立项审核部门强化 立项审核工作, 强化对PON传输方式的承载要求。
（五） 提供有力技术支撑, 保证网络质量
1、 针对在本次检查中发现的同频干扰严重等问题, 建议规划及技术部门, 在立项之初即从规划及优化角度提出具体解决办法, 以便在施工过程中予以贯彻落实, 保证网络质量。
四、 下一步工作要求:
（一） 总体工作要求:
1、 充分发挥设计、 监理作用, 保证工程有计划、 规范化开展。
（1） 针对施工( 设计) 方案不规范的问题, 省公司将从设计单位招投标入围着手, 明确设计单位工作职责, 强化设计单位日常管理考核工作, 各分公司要严格执行”先设计、 后施工”的要求, 从设计、 集成商招投标、 施工、 验收等环节有计划实施、 规范化操作。
（2） 省公司将酌情考虑在GSM底层网、 WLAN工程引入监理的试点工作, 有监理的地区要充分发挥监理的作用, 保证监理在施工现场的到达率, 强化日常的管理、 考核工作。
2、 要强化对集成商的入围管理、 日常工程管理, 保证施工质量。
（1） 针对此次检查中个别集成商的施工方案编制、 施工质量问题, 各分公司要在工程款中进行考核、 扣除, 对设计院审核情况向省公司提出考核建议, 并在上报给省公司的整改报告中予以体现。
（2） 要加强 集成商入围管理, 对于不符合要求及施工质量较差的单位坚决予以取缔。 相关要求省公司将另文下发。
（二） 近期工作部署:
1、 积极开展工程整改工作, 保证现网质量。要求各分公司根据通报的内容, 认真组织开展工程整改工作, 举一反三、 取长补短, 于2月29日前完成工程整改工作, 并以正式文件上报整改评估报告。
2、 开展工程隐患自查工作, 组织工程验收。要求各分公司开展工程隐患自查工作, 边自查、 边整改、 边验收, 要求各分公司于3月底前完成隐患排查、 整改工作, 3月底完成50%验收工作, 5月底前完成100%验收工作。
3、 再次开展工程质量大检查工作, 保证 工程”质”、 ”量”并进。省公司将于4月份再次组织开展WLAN工程质量大检查工作, 对工程问题整改及自查工作进行检查、 验收。
各分公司具体检查报告见附件。

中国移动通信集团吉林有限公司
2月6日印发
