公路标牌、标线、护栏、警示桩工程开工报告资料.doc

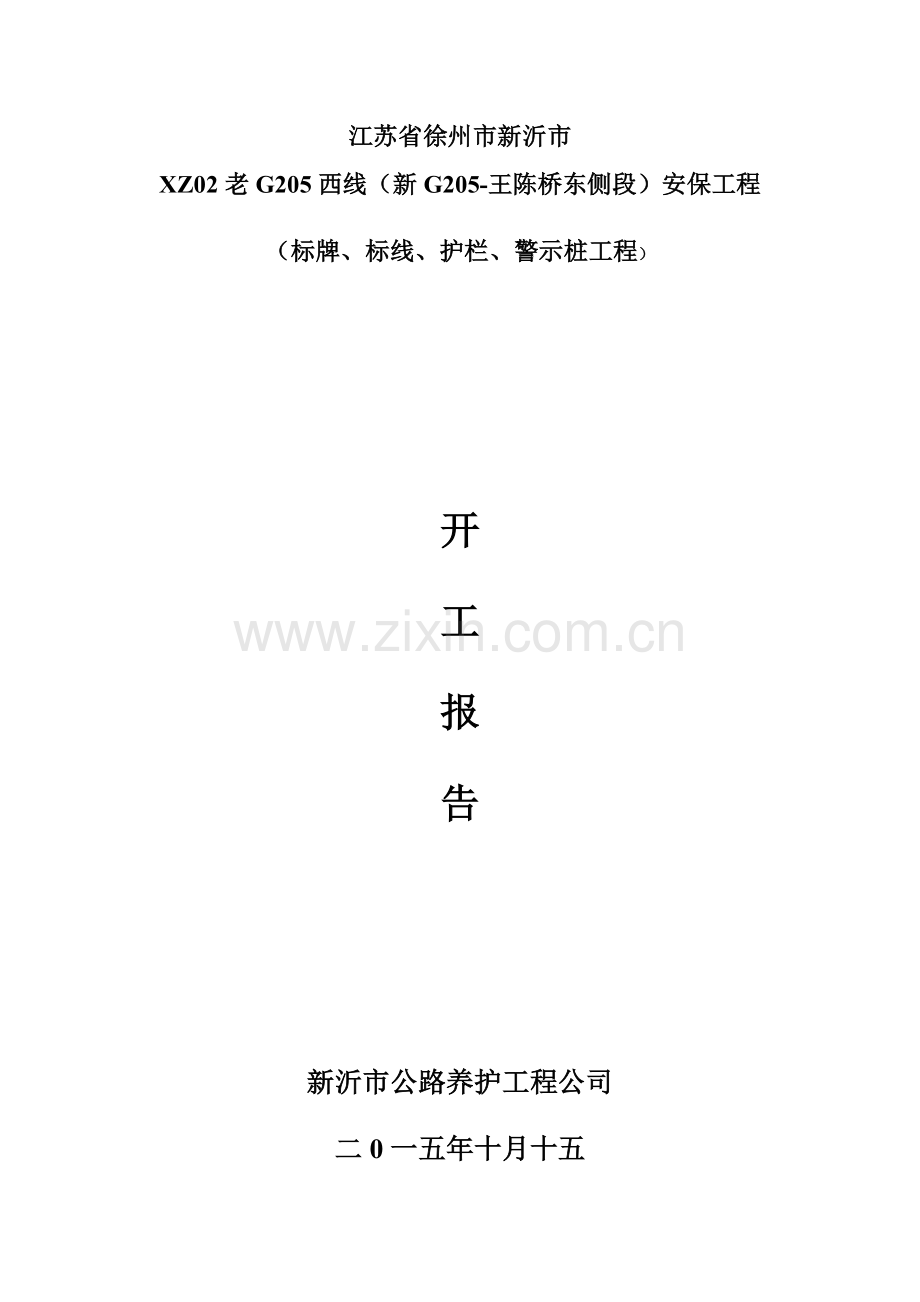

江苏省徐州市新沂市
XZ02老G205西线（新G205-王陈桥东侧段）安保工程
（标牌、标线、护栏、警示桩工程）

开
工
报
告

新沂市公路养护工程公司
二0一五年十月十五

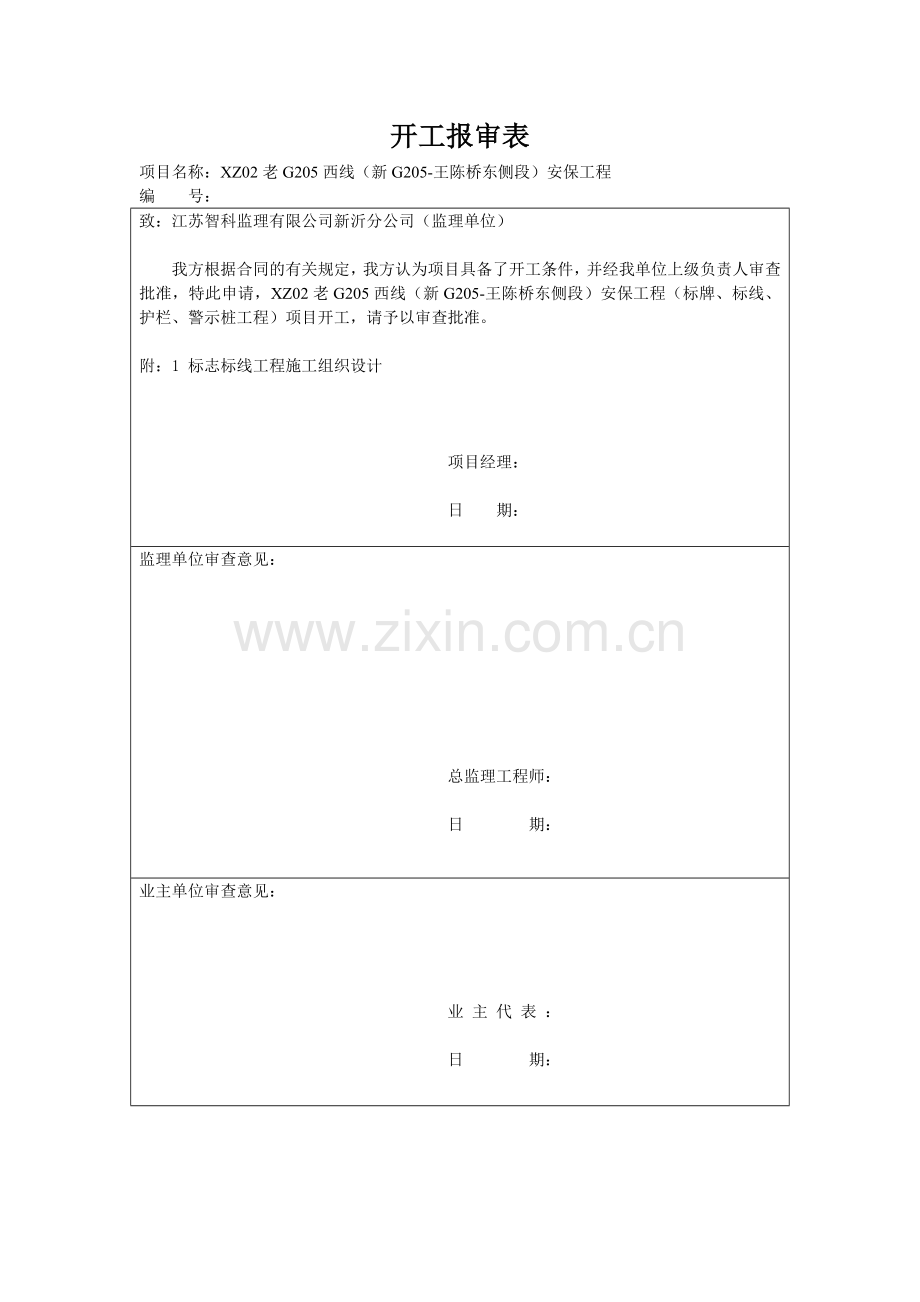

开工报审表
项目名称：XZ02老G205西线（新G205-王陈桥东侧段）安保工程
编 号：
致：江苏智科监理有限公司新沂分公司（监理单位）

我方根据合同的有关规定，我方认为项目具备了开工条件，并经我单位上级负责人审查
批准，特此申请，XZ02老G205西线（新G205-王陈桥东侧段）安保工程（标牌、标线、护栏、警示桩工程）项目开工，请予以审查批准。

附：1 标志标线工程施工组织设计

项目经理：

日 期：

监理单位审查意见：

总监理工程师：

日 期：
业主单位审查意见：

业 主 代 表 ：

日 期：

二、 施工组织设计
一、工程概况：
本工程为XZ02老G205西线（新G205—王陈桥东侧段）安保工程 ：（K0+100—K5+100）热熔标线5200M2、人行横道476M2、单柱式标志32套、双柱式标志1套、单悬臂式标志19套、警示桩96根、百米桩46个、里程碑6个、护栏140M。
二、施工工期保证措施：
1、施工进度计划
按招标文件要求，本工程工期为75天。
2、编制原则
满足招标文件对总工期的要求。
依据施工组织与策划，充分考虑影响进度计划实现的各项不利因素的作用，对里程碑计划进行分解，并将各里程碑计划所对应的人、机、料、现场布置等资源配置进行分解，确保配备充足的资源，实现各里程碑计划。
结合本工程概况分析、施工方法、资源配置以及我公司类似工程的施工经验，确定本工程总进度计划。
3、进度计划保证措施
3.1、 组织保证措施
为确保本工程进度，成立高效精干的项目经理部，全面进行包括工期管理在内的各项施工管理。
工期管理组织机构
1) 为确保本工程进度，我单位将成立以总承包经理部和各业主指定专业分包商及各劳务作业层组成的项目工期管理组织机构。
2) 我单位将选派具有类似工程管理经验和业绩的项目经理担任该工程的项目经理，同时还配备一批经验丰富、精力充沛的项目管理、技术人员。
3) 项目组织机构在投标期间确定，项目管理人员提前做好就位工作，主要骨干成员参与投标过程，熟悉工程特点，在最快时间内进入角色；普通人员在投标期间着手工作移交，中标后立即就位。
4)在合同中添加专款专用制度以防止施工中因为资金问题而影响工程的进展，充分保障劳动力、机械的充足配备，材料的及时进场。随着工程各阶段控制日期的完成，及时支付各作业队伍的劳务费用，为施工作业人员的充足准备提供保障。按工期节点设立奖罚制度，提前或按期完成给予奖励，拖期给予处罚。
5）项目部定期召开施工生产协调会议，会议由项目经理主持，业主指定专业分包和劳务作业队主管生产的负责人参加。主要是检查计划的执行情况，提出存在的问题，分析原因，研究对策，采取措施。
项目部随时召集并提前下达会议通知单。业主指定专业分包和各作业单位必须派符合资格的人参加，参加者将代表其决策者。
6）工程进度分析，计划管理人员定期进行进度分析，掌握指标的完成情况是否影响总目标。劳动力和机械设备的投入是否满足施工进度的要求，通过分析、总结经验、暴露问题、找出原因、制定措施，确保进度计划的顺利进行。
7）下达施工任务指令。施工任务指令原则上由项目经理签发，主要是针对出现新情况利用签发指令的形式，取得短平快的效果，其次是针对在穿插施工时，必须在规定的时间内完成相应的施工任务。否则影响下道工序的施工计划。
3.2进度控制管理措施
1）项目法施工
严格按照项目法施工管理，实行项目施工负责制，对本工程行使计划、组织、指挥、协调、控制、监督六项基本职能，对本工程实行全方位全过程的有效管理。
立足于项目部地位，发挥综合协调管理的优势。本公司将立足于项目部的地位，以合约为控制手段，以总控计划为准绳，调动各业主指定施工队的积极性，发挥综合协调管理的优势，确保各项目标的实现。
2）计划编制
总承包依据合同总工期，在施工进度的组织安排上，整个施工管理分现场施工、图纸设计方案等准备、招投标设备及场外加工定货三条线同时进行。
空间上按一定的位置，在时间上按先后顺序，在数量上按不同的比例，合理地组织起来，在统一指挥下，有序地进行，确保达到预定的目的；
总进度计划由总承包依据施工承包合同，以整个工程为对象，综合考虑各方面的情况，对施工过程作出战略性的部署，确定主要施工阶段的开始时间及关键线路、工序，明确施工的主攻方向；
编制进度计划时必须很严谨地分析和考虑工作之间的逻辑关系。
每周，每旬，每月编制横道图对比实际进度与计划进度的偏差，并认真分析偏差产生的原因，及时调整进度计划。
3）进度计划审批
为了确保施工总进度计划的顺利实施，施工队根据分包合同和施工大纲的要求，各自提供确保工期进度的具体执行计划，并经总包商的审批同意付诸实施。
通过对施工队执行的审核批准，使施工总进度计划在各个专业系统领域内得到有效的分解和落实。
4）分级计划控制
在进度计划体制上，实行分级计划控制，分三级进度控制计划编制。
工程的进度管理是一个综合的系统工程，涵盖了技术、资源、商务、质量检验、安全检查等多方面的因素。
因此根据总控工期、阶段工期和分项工程的工程量制定的各种派生计划，是进度管理的重要组成部分，按照最迟完成或最迟准备的插入时间原则，制定各类派生保障计划，做到施工有条不紊、有章可循。
5）进度控制
利用计算机，推行全面计划管理，控制工程进度，建立主要形象进度控制点，运用网络计划跟踪技术和动态管理方法。做到周保旬，旬保月，坚持月平衡、周调度、工期倒排，确保总进度计划实施。
认真做好施工中的计划统筹、协助与控制。
严格坚持落实每周工地施工协调会制度，作好每日工程进度安排，确保各项计划落实。编制详细的工程施工总进度计划，并采用微机管理技术，对施工计划实行动态管理；建立主要的工程形象进度控制点，围绕总进度计划，编制月、周施工进度计划，作到各分部分项工程的实际进度按计划要求进行；每期根据前期完成情况和其他预测变化情况，对当期计划和后期计划、总计划进行重新调整和部署， 确保按原定或因非施工原因调整了的期限交工。
6）施工进度监测
各责任工程师每天对现场的施工情况进行检查，汇总记录，及时反映施工计划的执行情况。
进度监测将依照的标准包括：工作完成比例；工作持续时间；相应于计划的实物工程量完成比例；用它们实际完成量的累计百分比与计划的应完成量的累计百分比，进行比较。
要求各分包每日上报劳动力人数与机械使用情况，每周呈交进度报告，同时要求现场专业工程师亦跟进现场进度。
跟踪检查施工实际进度，专业计划工程师监督检查工程进展。根据对比实际进度与计划进度，采用图表比较法，得出实际与计划进度相一致、超前或拖后的情况。
3.3进度计划经济措施
执行严格的预算管理：施工准备期间，编制项目全过程现金流量表，预测项目的现金流，对资金做到平衡使用，以丰补缺，避免资金的无计划管理。
执行专款专用制度：建立专门的工程资金帐户，随着工程各阶段控制日期的完成，及时支付各专业队伍的劳务费用，防止施工中因为资金问题而影响工程的进展，充分保障劳动力、机械、材料的及时进场；
资金压力分解：在选择材料供应商时，提出部分支付的条件，向同意部分支付又相对资金雄厚的合格供应商进行倾斜。
3.4劳动力保障措施
选派优秀的工程管理人员和施工技术人员组成项目管理班子，实施和管理本工程。
选派技术精良的专业施工班组，配备先进的施工机具和检测设备，进场施工。
加强劳动纪律管理，施工过程中如有违纪屡教不改者、工作不称职者将撤职并调离工地，立即组织同等级技工进场，进行人员补充。
为了保证劳动力及时到位，我单位将成立针对本工程，成立专门的人力资源管理机构，指派专门的人员对本工程劳动力进行调配管理。
根据本标段施工数量、施工进度安排，合理安排和调整劳动力，按照每周、月计划完成工程数量，逐月做出劳动力使用计划，保证劳动力充足。
3.5材料投入保障措施
编制详细的需用量计划和采购计划，严格按招标文件技术参数要求做好材料设备的采购工作，确保供应的设备质量、到场满足工程施工要求。
(1) 在全国各地建立大宗材料信息网络，不断充实更新材料供应商档案；
(2) 随施工进度不断完善材料需用计划；
(3) 在保证质量的前提下，按照“就近采购”的原则选择供应商，尽量缩短运输时间，确保短期内完成大宗材料的采购进场；
(4) 严把材料采购过程、进场验收的质量关，避免因材料质量问题影响工期。
三、施工组织机构:
1、针对本工程特点组织管理人员和技术人员，建立项目经理部，实行项目经理责任制，履行合同协议，建立健全各项管理制度，做到人尽其职、各负其责。
2、项目部下设，技术组、质量安全组、综合施工组。
四、施工方案:
1 原则
采用先进的施工技术和施工设备，严格管理，确保工程达到合格标准。施工进度合理、高效，施工区段划分科学合理，抓住控制整个工程工期的关键项目，严密组织，协调统一，确保工期目标实现。
2施工组织
2.1施工组织机构
根据工程规模组建精明强干的项目经理部班子,实施项目经理负责制，根据本标段工程规模、特点，及业主对本标段在质量、进度、文明施工等方面要求，我们成立强有力的项目部，项目经理部设项目经理、副经理、项目总工、总经济师，同时配备工程计划部、材料供应部、机械设备部、安全保卫部、技术质量部、经营合同部、财务管理部、办公室。
2.2组织机构管理职责
1）项目经理部经理：
1、负责领导和管理项目经理部开展工作，主持编制项目管理方案，确定项目管理的组织与方针，对工程的质量、安全、进度、成本、文明施工及环境保护等全面负责，满足合同的各项要求。
2、确定项目经理部管理组织机构构成并配备人员，制定项目经理部的规章制度，明确有关人员的职责，全面组织道路及环境监测、科研等项目的开展和协调工作，以及与各方的协调管理。
3、接受业主、监理、上级、社会各方面的指导与检查，并全面负责。
4、与业主及监理单位保持密切的联系，随时解决施工过程中出现的各种问题，加快施工进度，确保工程按期或提前完工，确保业主的利益。
5、主动积极处理好与项目部所在地政府部门的关系，确保当地政府部门的利益，促进本项目成为当地的文明工地。
6、领导项目经理部的副经理、总工程师、总经济师和各业务部、室开展施工的业务工作，对项目经理部的建立、完善、实施和保持具有决策权及责任。
2）项目经理部副经理
1、在项目经理的领导下，全面组织现场施工生产，负责工程总体部署，总体计划的管理，协调各部门的关系，合理组织生产。
2、参与制定贯彻项目经理部的质量方针和目标，并组织实施质量管理体系。
3、负责本工程的组织、管理、生产，符合施工方案实施的要求，处理与邻近标段界面接口的协调管理工作。
4、负责工程的合同管理、物资管理、设备管理和分供方的评审工作。
5、负责项目经理部的安全生产活动，加强对职工的环保意识教育，负责建立项目部的安全生产和环境保护的管理组织体系。
6、负责施工现场的标准化管理，确保本工程进度进行调控，确保工程如期完工。
7、负责对项目经理部的计划进度、实际进度进行调控，确保工程如期完工。
8、负责最终交付后的服务管理工作。
3）项目经理部总工程师
1、在项目经理的领导下，具体主持项目质量管理保证体系的建立，并进行质量职能分配，落实质量责任制，对工程质量管理和工作质量负全面技术责任。
2、负责制定、审批施工组织设计、特殊技术施工方案及不合格品的处置，纠正和预防措施的实施。
3、组织对本项目的关键技术难题进行科研攻关，进行新工艺、新技术的研究和实施，不断提高工程质量，确保对工程总工期的控制。
4、与业主、设计、监理、监测单位保持密切的联系，保证业主、设计、监理、监测的要求与指令，在施工中贯彻实施，确保本项目工程的顺利进行和确保现有建筑物的绝对安全。
5、组织有关人员对材料、设备的订货、供货质量进行监督、验收、认可，严把质量关。
6、组织安全管理人员监督整个工程项目的施工安全，保证施工安全与质量。
7、负责项目经理部的技术培训工作，提高管理人员及工人的素质，确保质量方针和目标的实现。
8、负责工程计量报量工作。
4）工程计划部
1、在项目副经理的领导下，负责施工过程中的各项管理工作，根据工程进度计划，合理组织施工，确保施工条件、施工质量、施工进度。
2、负责项目工程的年、月、进度计划的编制及实施，对施工实施动态管理，落实项目进展的进度计划，并随工程实际情况不断调整具体实施计划的安排，以保证总进度计划的落实。负责工程量的统计报表工作。
3、负责专业分包方施工能力评价的信息汇报，及对专业分包方在施工过程中的监督检查。
4、负责不同阶段施工场地和临时堆场的协调和管理，有序地组织平面、立体的各种材料和设备运输、堆放等工作。
5、负责施工过程的文明施工和环境保护管理。
6、负责施工过程中的安全管理，特殊工种岗位培训及工伤事故处理工作。
7、负责竣工验收、竣工资料的审查上报和保修期的施工服务。
5）材料供应部
1、负责施工所须材料的采购、供应、管理工作，并提供相应的质量证明。
2、负责施工过程中材料和周转料的调配。
3、负责对材料的标识管理和搬运、储运工作。
6）机械设备部
1、负责施工机械使用和租赁管理，按计划进行机械的平衡调度，检查各施工队对机械设备的管理。
2、负责制定落实机械设备的大、中修计划，保证机械完好率。
3、负责自有和外租机械设备的管理工作，并负责机械设备分供方的评审评价工作。
7）安全保卫部
1、负责现场施工安全，落实各项安全制度，定时检查现场施工安全情况。
2、负责职工的安全教育特殊工种的安全培训，持证上岗。
3、负责制定实施机械安全措施，临时用电安全措施。
4、负责现场保卫工作，制定保卫制度。
5、贯彻安全事故报告制度，进行调查分析，提出处理意见。
8）技术质量部
1、负责项目有关技术管理工作的实施，组织图纸会审与交底工作，指导编制审定重点部位的施工方案，特殊工序的施工方案技术措施。
2、监督检查《施工组织设计》在工程施工中的实施过程，负责工程中出现的新工艺、新技术的实施管理。
3、负责对工程竣工资料审核、组卷。
4、负责贯彻执行有关质量管理的法令、法规和制度，对工程项目实施全过程控制、检查和监督工作。监督、检查《质量计划》在工程实施过程的情况。
5、严格控制无质保资料证明和不符合技术规范指标的材料、设备进入施工，对不合格的材料、设备一律不准进入施工现场。
6、按ISO9001：2000的质量管理体系对工程质量进行监控。
负责对分部分项工程及最终产品的检验，并参与质量的评定工作，独立行使施工过程中的质量和安全监督权。
7、负责重大质量事故的调查分析，提出纠正预防措施并监督实施工作。
8、负责工程测量的交桩、放线、复核等，严格按照图纸及相关精度要求实施工程测量工作。
9、负责工程测量监控、反馈真实信息。
完成测量内业资料的编制，保存测量记录，并负责项目竣工测量工作。
10、负责测量仪器的保管工作，并保证未经检验的仪器不准在项目工程中使用。
3 工期控制与分段目标
招标文件要求：工期要求为75日历天。
在施工段落划分完毕之后，为便于控制工期和制定人、材、机等各项计划，在时间上将整个工程从包括施工准备和竣工验收在内的整个施工过程划分施工时间段,分段控制。
4 工、料、机计划：
4.1 根据工程进度需要，提前做好所需各工种人员的组织和培训工作。
4.2 根据工程的需要，编制材料供应计划，并通过调查优选落实供货厂家对于水泥、砂、石提前做好原材料的检验工作。
4.3 落实工程各阶段所需要的各种类型机械，提前进场，要确保挖掘机及运输车辆根据条件及时到位，施工前，应落实起重设备和材料运输车辆，根据条件分批到位。
5 施工与发包方、监理、设计单位、村民的协调
5.1 本工程施工期间，除应遵守合同中的有关规定和义务外，对于本工程的总体安排必须服从业主和监理工程师的协调。
5.2 与设计单位的协调
中标后，协助驻场监理、甲方代表，及时同设计单位联系，进行开工前的设计技术交底。
审图中发现的问题，及时向驻场监理汇报，并向设计人员征求意见，经设计人员同意，办理设计变更后方可进行施工。严格按施工设计图纸施工，未经设计同意不得随意更改设计。
积极邀请设计单位的有关人员参加验槽及关健部位的隐检，充分理解设计意图，把设计思想贯穿进实际施工过程中。
5.3 与监理工程师的协调
充分配合监理工程师的“质量、进度、投资”控制和合同、信息管理职能，做好基础工作。
在施工过程中严格按照经甲方及监理工程师批准的施工组织设计进行质量管理。在班组自检和安全质量部专检的基础上，接受监理工程师的验收和检查，并按照监理要求，予以整改。
贯彻质量控制、检查、管理制度。所有进入现场的成品、半成品、设备、材料等均按要求向监理工程师提交产品合格证、质保书及进场报验单，请监理工程师共同把关，审核生产单位的资质、信誉是否符合本工程的要求。
部位或分项检查工序质量，严格执行上道工序不合格，下道工序不施工的准则，使监理工程师能顺利展开工作。
积极配合试验监理工程师完成对各试验项目的有见证送检。
6 技术准备
6.1中标后组织参加本工程的施工技术人员研究和熟悉本标段设计文件并进行现场核实。项目部要组织有关人员学习设计文件，图纸及其它有关资料，使施工人员明确设计者的设计意图，熟悉设计图纸的细节，对设计文件和图纸进行现场校对。
6.2详细进行设计交桩与设计交底工作。项目部在工程正式开工之前，详细复核设计交桩内容，并对所交的桩点进行有效的保护。同时在由业主、设计、监理单位共同对工程进行设计交底后，组织施工、质量、测量人员对交底内容认真学习，形成纪要，并把交底内容与设计文件同时作为指导施工的依据。
6.3根据施工现场实际情况，确定分段施工方法，各段现场细分施工流程，制定相应施工方案，确定施工顺序。
6.4对施工现场管理人员操作人员进行本次施工难点重点教育，进一步提高施工综合能力。
7 物资准备
按施工计划及材料供应计划要求，及时组织建筑材料的采购和进场，准备好材料贮存场地及现场仓库，及时组织施工设备进场。
8 劳动力组织准备
签定合同后，项目经理与总工程师立即到现场，并按投标文件组建施工组织结构，及时组织施工队伍进场，尽快展开施工场面。做好技术安全交底工作，建立、健全项目经理部的规章制度，对所有参加本工程的人员进行有效管理。
合同签定后，项目经理和生产经理立即和各村村干部协调组织招募当地村民，保证施工期间所需要劳动力有计划的充分落实，作好施工前安全教育工作。既保证了当地劳动力就业安排，又保证当地农民劳动力施工安全。
五、主要施工方法和技术措施
1施工测量
为保证工程平面位置的放样及高程准确，根据工程特点，拟采取如下测量方案：
1.1测量设备设置：设置测量组，配备水准仪1台，全站仪1台。
1.2设置坐标控制网及水准点：为保证施工测量的连续性和一致性，在施工现场设置足够数量的互相通视的坐标控制点及高程水准点。根据设计图坐标控制点，用全站仪敷设三级坐标控制点并与已交底坐标控制点联网做闭合测量，闭合角度差在允许范围内平差分配得各控制坐标点。这些桩点设置在施工现场内浇灌砼保护，用钢筋桩面刻十字丝保存。每60～100米设一水准点并作闭合导线测量，闭合差在允许范围内平差分配得各水准点高程。设置的坐标控制网及各水准点每隔一月左右做一次复核测量，防止各点的沉降或碰动。
1.3、根据所设置坐标控制网，直接测放各工程的平面位置，但须同时用其它坐标控制点进行交汇复核，根据所设置各水准点可以方便进行施工高程测量。
2 交通标志施工方法
2.1施工流程
施工准备—立柱及版面的加工制作—基础施工—立柱安装—板面安装
2.2施工方法
1）标志定位与设置
按照施工图纸要求定位和设置，安装的标志与交通流向成直角，在曲线路段，标志的设置角度由交通流的行进方向来确定。
2）基础施工
按设计图纸放出基坑大样，开挖后应达到图纸所示的大小和深度，达到设计规定要求。
基坑验收合格后，开始浇筑相应标号和厚度的砼垫层，然后支外露部分模板，安放、绑扎构造钢筋，绑扎定位地脚螺栓。
经监理工程师验收合格后，开始浇注砼，浇注时分层捣实，并要振捣均匀，基座顶部抹平，砼达到85％强度后拆模。
回填土分层夯实，并与四周地面齐平。
3）标志版面制作
交通标志版面的制作首先进行玻璃钢、铝滑槽的下料，铝滑槽的钻眼、铆接标志版面，然后对铆接好的标志版面进行清洗，经过太阳的晾晒，最后对版面进行处理；粘贴底膜，字膜排版、刻字、粘贴。包装准备装车，运往工地安装。
交通标志的形状、图案和颜色严格按照《道路交通标志和标线》（GB5768-1999）及图纸的规定执行，所有标志上的汉字、汉语拼音字母、英文字、阿拉伯数字符合《道路交通标志和标线》（GB5768-1999）的规定，不采用其它字体。标志的边框外缘应有衬底色。其衬底的颜色和衬底边的宽度均按规定进行制作。标志板背面暗灰色、不反光。
标志板符合规定，按照《道路交通标志和标线》（GB5768-1999）附录E 及图纸的规定进行加固，槽钢在粘贴定向反光膜之前与板面铆接好。
标志板在剪裁或切割后边缘整齐、方正、没有毛刺，尺寸偏差控制在±5mm以内，表面无明显皱纹、凹痕、变形，每平方米范围内的平整度公差小于1.0mm。
粘贴反光膜时在温度18℃～28℃、湿度小于10％的环境中贴在经过酒精清洁、脱脂、磨面处理的面板上，不采用手工操作或用溶剂激活粘结剂，在标志表面的最外层涂保护层。贴反光膜不可避免出现接缝时，应用上侧膜压下侧膜，拼接处有3～6mm的重叠部分，以防漏水，贴膜时自一端向另一端延伸，边贴边拆下膜后封层，并用压敏贴膜机压实、平整、无任何皱折、气泡和破损，板面不得有回归反射不均匀及明显的颜色不均匀。将用电脑刻字机刻成的文字，按图纸规定事先放样位置贴于板面，并使其位置准确、紧密、平整、无倾斜、皱折、气泡和破损。
制作标志板的板厚度，按设计图和规范规定制作，标志板的总质量不允许出现对标志结构的力学性能计算不利的情况。
标志板外形尺寸，其长度和宽度的允许偏差为0.5%，标志板的4个端面应互相垂直，其不垂直度不应大于±2°。
4）标志牌立柱施工
材料采用玻璃钢材质，滑动槽采用铝合金轧制。
基础砼强度达到要求后，并得到监理工程师的审批后，安装支撑结构。
所有的连接件和附加件应适合标志安装要求，并符合《道路交通标志和标线》（GB5768-1999）附录E 的要求。在标志牌标志立柱施工时，根据设计所在位置确定，路侧单柱标志，其板面底边与路缘石外缘高差不小于20mm，板面内边缘距路缘石外缘不小于25mm；
埋设立柱时需将立柱单面与道路中线平行后，向路内方向转45度角。
5）标志的安装
当基础混凝土经7天养护后，方可在其上面进行架设支柱和标志。标志支撑结构应按设计要求制造，在安装前应对各部焊点质量及结构整体性进行检查，试装。
各种半成品运到现场，全面自检合格，并经监理工程师验收合格后进行安装。将底座法兰盘调整符合要求后，将立柱安装就位。立柱竖直度误差不超过±3mm/m，利用吊车将标志牌安装就位，并使其满足设计要求。路侧式标志应尽量减少标志板面对驾驶人员的眩光，在安装时尽可能与道路中线垂直，禁令标志和指示标志为0～45°，指路标志和警告标志为0～10°。
支柱安放于混凝土基础上，支柱之法兰盘与混凝土基础的底法兰盘应水平、密合，地脚螺栓配合妥当，拧紧螺栓后桁架不得倾斜。在平曲线路段，为保护将来安装标志版面与驾驶员视线垂直，应对预埋的法兰盘进行适当调整。
标志板在运输、吊装过程中应避免板体和反光膜的损伤。标志板平面翘曲的允许误差为±3mm/m。立柱安装后应与地面垂直，其弯曲度不大于±2mm/m。
安装完毕后，清扫板面，请监理工程师检查所有标志，以确定在白天和晚上条件下，标志的外观、视认性、颜色、镜面眩光等是否符合图纸要求。
3、护栏工程施工的方法
3.1加工制作工艺流程：
护栏板：材料—护栏板成型—碱洗去油—酸洗除锈—浸助镀剂—烘干—热浸镀锌—整理打包
立柱：材料—切割下料—钻孔成型—碱洗去油—酸洗除锈—浸助镀剂—烘干—热浸镀锌—整理打包
波形梁板不得有明显的扭转,不得焊接加长,端部毛刺必须清除。立柱不得有明显的扭转，不得焊接加长，不允许出现裂缝，端部毛刺必须清除。柱帽、托架不得有明显的扭转，端面切口应平直，毛刺必须清除，焊接应光滑平整，焊接位置应于任一无螺孔的平面上。高强度螺栓进行热浸镀锌后，对其表面要涂黄油，并进行磷化润滑处理，带螺纹的紧固件进行涂层处理后不应因涂层而影响配合。在出厂时应密封包装，以防运输、保存期间生锈或弄脏。钢端头不得有明显的扭转，端口切口应垂直，其垂直公差不得超过30′，端部毛刺必须清除。端头曲线部分应圆滑平顺。
3.2安装
1）立柱根据设计图进行放样，并以桥梁、通道、涵洞、中央分隔带开口、立交、平交等为控制点，进行测距定位。
立柱放样时利用调整段调节间距，并利用分配方法处理间距零头数。
立柱放样后，调查每根立柱位置的地基状态，如遇地下通讯管线、泄水管等，或涵洞顶部埋土深度不足时，调整某些立柱的位置，或采用混凝土基础固定方式。
立柱安装与设计图相符，并与道路线形相协调。
立柱牢固地埋入土中，达到设计深度，并与路面垂直。
一般路段，立柱采用打入法施工，施工时精确定位，当打入过深时，不将立柱部分拔出部分加以矫正，而将其全部拔出，待基础压实后再重新打入。
无法采用打入法施工时，采用混凝土基础固定方法。
立柱安装就位后，其水平方向和竖直方向形成平顺的线形。
护栏渐变段及端部的立柱，按设计规定的坐标进行安装。
2）波形梁安装
波形梁通过拼接螺栓相互拼接，并由连接螺栓固定于立柱或横梁上。波形梁拼接方向符合设计要求。
波形梁的连接螺栓及拼接螺栓不宜过早拧紧，以便在安装过程中利用波形梁的长圆孔及时进行调整，使其形成平顺的线形，避免局部凹凸。
波形梁顶面与道路竖曲线相协调，当护栏的线形认为比较满意时，才最后拧紧螺栓。
4、标线的施工方法
1、路面清理；人工对路面清扫后，使用森林灭水机吹扫路面，路面清扫必须干净，无尘土。
2、测量放样：在路面干净的条件下，按照设计图纸进行打点，然后用清晰的乳胶材料用划线车同时放出车道边缘线以及车道分界线的水线，检查无误后再进行标线的施划工作。
3、标线的施划：
a、把热熔材料装入热熔壶中均匀加热到适宜温度。
b、在清晰的水线的一侧喷涂相对应的底漆，使标线与路面更好的粘牢。
c、熔化的热熔材料待底漆表面不粘时，才能放入划线车并加入适当的玻璃珠。
d、控制流量，正式施划，在车道分界线及断开处粘贴不易燃烧的胶带纸以便使其段落效果分明，尺寸标准。
e、标线的端线与边线应垂直，误差不大于±5°，其它特殊标线，其角度与设计值不能大于±3°。
f、车行道边缘线、车行道分界线、警告线标线涂层厚度为2mm；导向箭头、人行预告标示、人行横道线、停止线、出入口线涂层厚度为4.5 mm；减速振动标线涂层厚度为7.5mm；表面玻璃微珠应分布均匀，划出的标线应有良好的视觉性，宽度一致，间距相等，边缘等齐，线形规则流畅，反光效果好，与路面结合牢固。
g、道路突起路标设置于车道边缘线上，每隔15米设置一个，道路突起路标产品要求符合交通行业标准“突起路标”（JT/T390-1999）的规定。
4、清理：在施工过程中，边施划边清理，做到无抛、洒、滴、漏，无污染物，机械设备无漏油漏水现象。施工队伍施划一段标线清理一段路面，保持路面清洁，不污染不损坏。
5、质量要求
1、标线材料应符合《路面标线涂料》（JT/T280-2004）的规定。
2、路面标线喷涂前应仔细清洁路面，路面表面干燥，无起灰现象。
3、路面标线的颜色、形状和位置应符和设计和《道路交通标志和标线》的规定。
4、标线施工污染路面应及时清洗，每处污染面积不能超过0.001m2。
5、标线线形应流畅，与道路线形丰协调，曲线圆滑，不允许出现折线。
6、反光标线玻璃珠散布应均匀，附着牢固，反光均匀。
7、标线表面不应出现网状缝纹、断裂裂缝和起泡现象。
六、质量保证措施:
4.1质量目标
科学管理、精心施工，合理制定工程进度计划，严格按照国家及市有关安全操作规程施工，坚决杜绝事故发生。在施工过程中严格按照规范精心施工，保证工程达到合格标准。
4.3管理措施
1、各级管理人员、工程技术人员和质检人员，必须对工程量严格要求，一丝不拘的执行施工规范、操作规程和质量验收标准。
2、领导和技术人员对工程的关键部位要跟班作业，严格把关，发现问题，及时解决。
3、对技术复杂、施工要求高的施工部位，除必须认真进行技术交底外，还要现场指导，先做样板，再全面展开施工作业。
4、实行全面质量管理，成立主要分项的QC小组并认真开展活动，对存在的质量问题，制定整改措施，并抓好落实。
5、明确各级质量责任制，做到责任落实到人。
6、实行优质有奖，劣质受罚，质量和经济利益挂钩，保证质量目标的实现。
7、在施工过程中不断的组织定期和不定期的质量检查评比，不断发现和处理施工操作中存在的质量问题，不断提高施工质量水平。
8、建立施工现场的例会制度，通过工程例会，经常掌握生产动态，解决施工中存在的质量问题，确保施工生产的顺利进行。项目经理每周召开一次工程质量分析会议及质量意识教育会议。总结上周施工过程中的质量情况，对类似质量问题出现的原因进行分析并提出整改措施，并对下周施工过程中可能出现的质量问题先进行交底，防止质量问题的产生。
9、技术负责人专职负责质量检查，工程技术人员应经常定时检查各作业层的质量情况，能以真实的数据反映当天的质量情况，并作详细的记录。
4.4 工程质量的具体要求
1、认真熟悉图纸，搞好图纸会审，施工前处理好设计和技术上的有关问题，在此基础上，项目技术负责人向施工班组做好技术交底工作。交底采用书面交底和口头交底相结合的方式进行，以书面交底为主。
2、做好测量放线工作，所有测量仪器按期校核，保管完好，保证作业状态优良。设置专门的测量放线小组，指定测量负责人。每次测量放线完毕后，技术负责人必须组织复核。维护好现场所有的测量标桩或标志，如有损伤立即校验复补。
3、工程所用材料把好三关，即材质关、检验关和计量关，特别是钢材和水泥等主要材料，除必须要有出厂合格证外，还必须按批量取样送检，合格后方可使用，对已通过检验和未通过检验的材料严格分开堆放，作出标识，防止误用，材料堆放应保证必须的条件，防止由于堆放不当而使材料受损严重。
4、实行砼浇灌令制度。砼浇灌前的检查是一道重要的生产工序，因此在计划安排上要留出一定的时间，当检查中发现有影响质量的因素时，必须及时处理妥当，经复查通过后才能签发砼浇灌令，坚决杜绝边检查、边修整、边浇筑的作法，更不允许未经检查确认合格擅自浇筑，为此提倡和鼓励浇筑前检查一次通过。
5、地基土必须认真压实，做好密实度实验。如发现“弹簧土”现象，应立即通知监理方与设计院进行处理。
6、沟槽开挖过程中，应尽量避免扰动原土，回填时认真做好分层夯实工作，并按规范规定取点作密实度实验。每层回填完毕，密实度符合要求后方可进行下一层的回填工作。
7、完善工程技术档案资料的管理，项目设计专人负责此项工作，工程竣工后，由项目经理部提供完整的资料交付生产技术科管理，归档，作为竣工资料交付。
8、进行经常性的质量意识教育，在全体员工中树立坚定的质量第一和信誉第一的观念。树立必须是严格操作作出质量而不仅仅是靠质量检查的思想。
9、经常组织技术人员，各班组成员参观邻近先进单位的施工现场，吸收先进的质量管理体系及施工方法，不断提高工程的质量。
10、密切与甲方、监理、监督和设计部门的联系，自觉接受管理，不断改进服务质量。
4.5 工程质量保证措施
4.5.1建立健全质量保证体系
1建立全员质量负责制的质量保证体系。将工程的各项质量目标层层分配到各部门，落实到人。
2加强质控力量，本工程选派专职质量检控人员负责现场实时监控。全体施工人员持证上岗，开工前对所有管理人员及施工队组进行培训。
4.5.2施工中质量保证措施
1特别加强工程材料控制，保证所有进入施工现场的材料为合格品；施工中所用的三材、管材、设备应具有出厂合格证，无合格证一律不允许使用，所有材料应会同甲方监理和施工单位共同对进场材料进行外观检验，该做试验的要在指定的试验室做试验，以免不合格的材料用于工程上，造成工程质量的先天性缺陷，进场的材料应进行标识，对合格品与不合格品进行区分。
2严格执行施工交底工作程序，由项目部技术人员负责施工总体交底，施工员负责每道工序的交底工作，所有交底必须由技术负责人审核批准；以事前控制为主，严格进行事中控制，认真落实质量纠正措施。
3总工程师负责监督、落实质量管理工作，提出每项工程的具体质量目标，协调质量与进度，质量与效益的关系，牢固树立质量第一的思想。
4专职质量检查员直接受总工程师领导，具体负责在施工程的工程质量检控，监督工长的工作，要作到防微杜渐，从小事做起，不放过一点一滴的质量隐患，认真如实填好各种质检单，及时准确地进行现场各种实验，对进入现场的材料及时取样送交试验室，对未经检查的材料，绝不允许使用，以防伪劣产品被使用造成质量隐患。
5施工工长必须清楚各项工作的质量标准、施工规范；及各单项工程的质量控制目标，要在交底单中交待清楚，并随时检查落实情况，对于违规的施工人员立即停止其工作，及时纠正错误。
6每个施工队的质检员对其所在的施工队所进行的施工工作，实行全天候全方位的质量监管，不漏掉任何一处的监控，认真填写自检记录，对工程所用的建筑材料，进行质量控制，对所有一线工人进行质量监督，及时发现问题，报工长或专职质检员，特别对一些容易忽视的地方，更不可掉以轻心。
7质量检查验收制度
1）、对每个施工部位和每道工序，均由该项目的施工负责人提出书面的技术交底，技术交底单必须包含工程质量检收标准。每道工序完毕后必须由施工队质检员进行自检合格后，填写自检表申请专职人员和工长复核。并交由现场监理检测合格后方可进行下道工序，工长必须及时填写工序质量评定表由专职检查员复核评定质量等级签字认可。
2）、建立交接班制度，每天对上一道工序的质量进行评定对于上道工序不合格的，下道工序有权申请项目经理，责令其返工。
8执行奖优罚劣制度
工程质量必须和经济挂钩，实行“优质优价，劣质受罚”制度，收入上拉开挡次，决不允许不合格产品存在。不合格工程必须推倒重做，并执行经济处罚。
4.5.3经济
