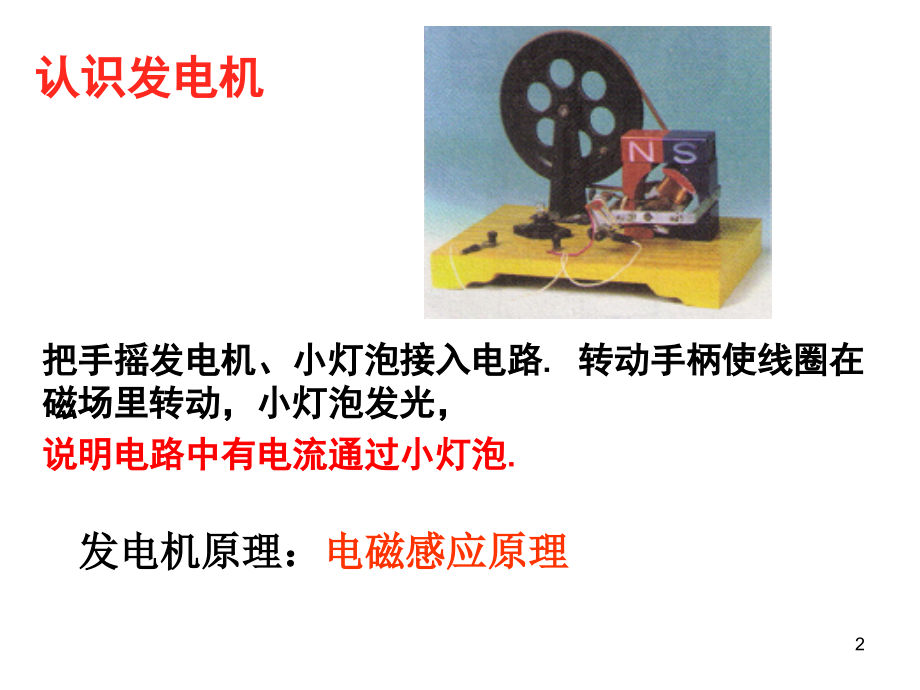

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第三节,电从发电厂输送到家里,1,认识发电机,把手摇发电机、小灯泡接入电路,.,转动手柄使线圈在磁场里转动，小灯泡发光，,说明电路中有电流通过小灯泡,.,发电机原理：,电磁感应原理,2,磁铁,和,线圈,两个主要部件,发电机的主要部件有哪些？,一个是,定子,一个是,转子,3,4,交流电的产生,1,、交流电：,周期性,改变方向的电流,2,、交流电的周期和频率,：,（,1,）交流电完成一次,周期性变化,需要的时间，,叫交流电的周期,（,2,）,1,秒内交流电完成周期性变化的,次数,叫,交流电的频率,（,3,）周期和频率互为倒数,（,4,）我国交流电频率,赫兹，周期,秒,0.02,每秒钟改变方向,次,100,50,5,实际发电机,6,实用交流发电机,实际的交流发电机，结构比较复杂，但主要由转子（转动部分）和定子（固定部分）两部分组成,.,转子由水轮机、汽轮机或内燃机来带动,.,大型发电机发出很高的电压和很强的电流，要采用,线圈不动、磁极旋转的方式,发电,.,这种发电机叫做,旋转磁极式发电机,.,7,大型旋转磁极式发电机，能够提供几千伏到上万伏的电压，功率可达几十万千瓦，甚至百万千瓦以上,.,为了得到较强的磁场，要把线圈嵌在定子铁心槽里，还要用电磁铁代替永久磁铁作转子,.,8,电能的输送,9,发电站,升压变压器,高压输电线,降压变压器,用户,电能的输送,10,远距离输电示意图,11,家庭用电的电压是,220V,，,然而高压输电线上,的电压通常都有,几十万伏。,为何采用高压输电？,1,、为什么输电线上有电能损失,?,由于输电线长，电阻大，当电流通过输电线时，产生,热量,Q,，损失一部分电能，同时损失一部分电压,.,输电线上的电能有损失,12,(1,),减小导线电阻,2,、如何减少电能损失,?,(2),减小输电线中的电流,13,由电阻定律知,(1,),减小导线电阻,减小材料的电阻率,.,银的电阻率最小,但价格昂贵,目前选用电阻率较小的铜或铝作输电线,.,减小输电线的长度,L,不可行,因为要保证输电距离,.,可适当增大横截面积,.,太粗不可能,既不经济又架设困难,.,14,(2),减小输电线中的电流,1.,怎样计算输电线路损失的功率,?,2.,在输电电流一定的情况下,如果线路的电阻减为原来的,1/100,线路上损失的功率减为原来的,1/?,在线路电阻一定的情况下,如果输电电流减为原来的,1/100,线路上损失的功率减为原来的,1/?,15,在保证用户的电功率的前提下,怎样才能减小输电电流,?,提高输电电压,是减少电能在输送线路上损失的最有效的办法,损,输送,用户,P,P,P,-,=,16,变压器,17,发电站,升压变压器,高压输电线,降压变压器,用户,18,U,1,U,2,U,3,U,4,发电机,升压变压器,高压输电线路,降压变压器,用电器,交流高压输电基本环节示意图,19,变压器原理：,电磁感应原理,P,1,=P,2,U,1,I,1,=U,2,I,2,变压器可以将输入的交流电压升高（升压变压器）或降低（降压变压器）而不改变前后的功率,（变压器不能直流电的电压）,20,是不是输电电压越高越好,?,电压越高，对输电线路和变压器的要求越高，建设费用越高。,远距离输电,我国常用的远距离输电采用的电压有,110 kV,、,220 kV,、,330 kV,，输电干线采用,500 kV,的超高压，西北电网达到,750kV,。,思考,21,高压触电及其防护,用电器为什么不直接使用高压电？,高压电的绝缘防护要求很高，,直接供给家用电器十分不安全。,人靠近高压带电体，就可能触电。,安全用电原则：不接触低压带电体,不靠近高压带电体,22,U,高压电弧触电,高压危险，请勿靠近,高压触电的两种形式,高压跨步触电,23,1,、,发电机原理：,电磁感应原理,2,、两个主要部件,磁铁,和,线圈,(,一个是定子一个是转子,),3,、我国交流电频率,50,赫兹，周期,0.02,秒，,每秒钟改变方向,100,次,4,、,高压输电：,提高输电电压,是减少电能在输送线路上损失的最有效的办法。,7,、,安全用电原则：,不接触低压带电体,不靠近高压带电体,5,、变压器原理：,电磁感应原理,6,、,高压触电,：高压电弧触电、高压跨步触电,24,
