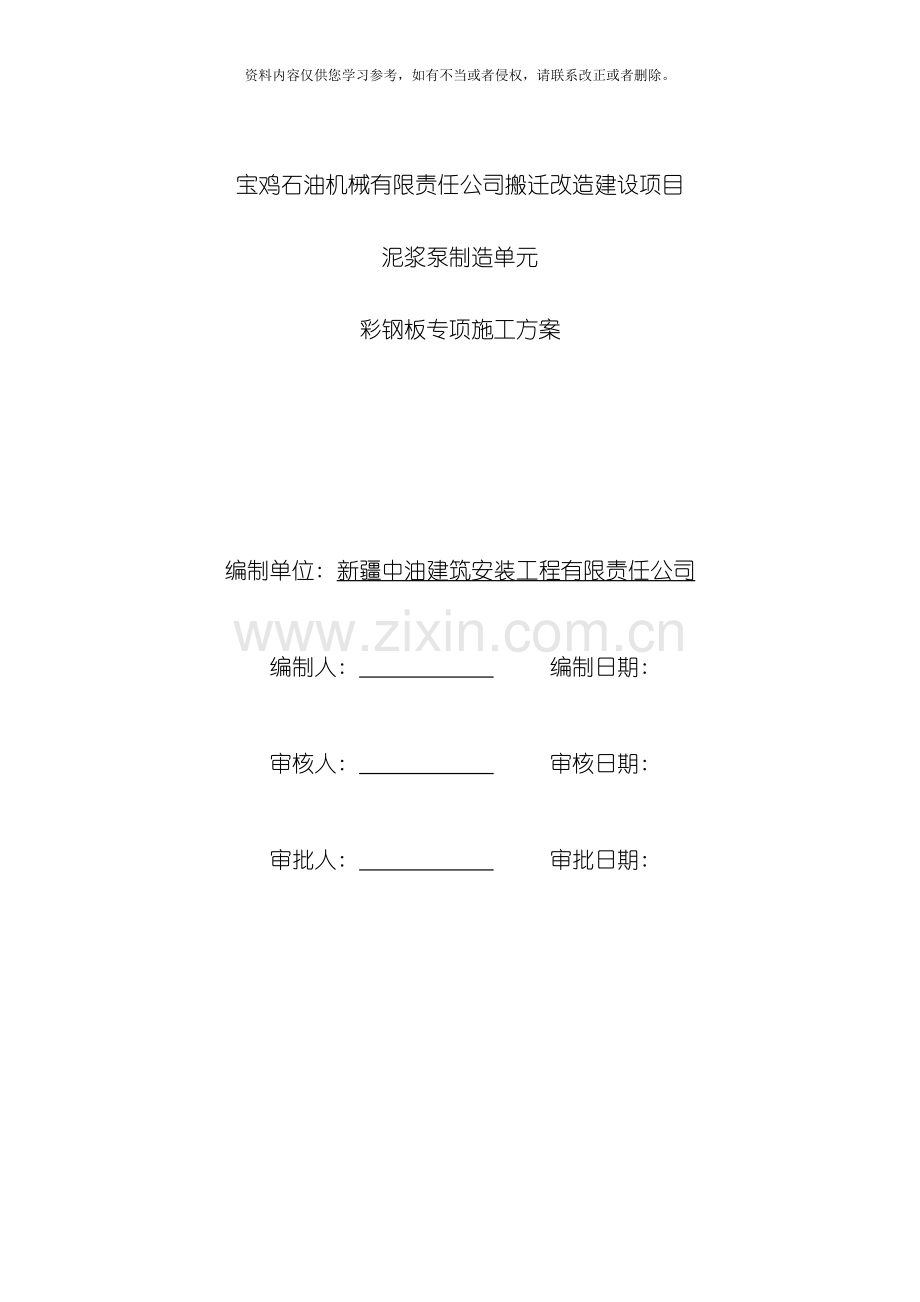

宝鸡石油机械有限责任公司搬迁改造建设项目
泥浆泵制造单元
彩钢板专项施工方案

编制单位: 新疆中油建筑安装工程有限责任公司

编制人: 编制日期:

审核人: 审核日期:

审批人: 审批日期:

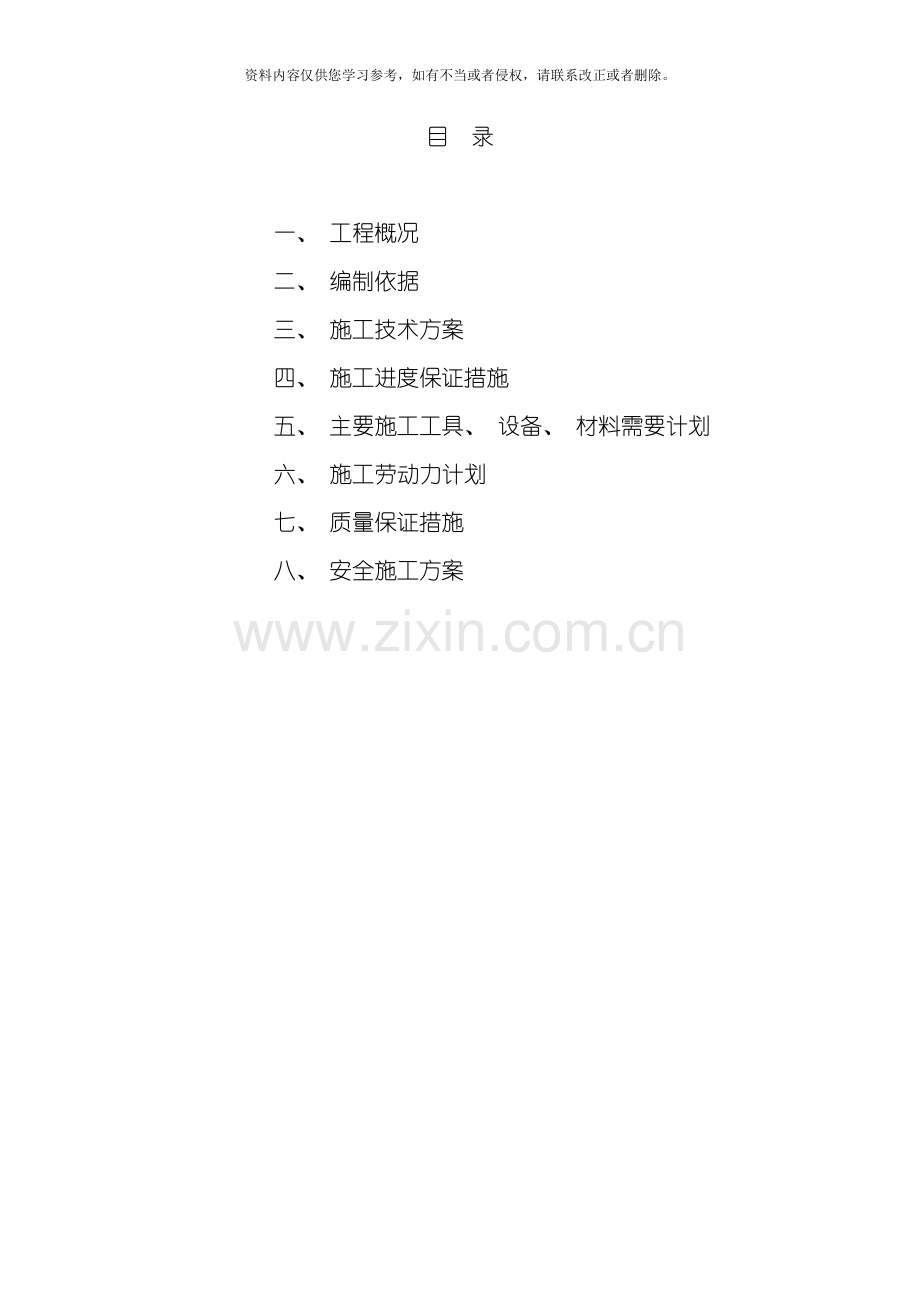

目 录

一、 工程概况
二、 编制依据
三、 施工技术方案
四、 施工进度保证措施
五、 主要施工工具、 设备、 材料需要计划
六、 施工劳动力计划
七、 质量保证措施
八、 安全施工方案

一、 工程概况
本工程是宝鸡石油机械有限责任公司搬迁改造项目泥浆泵制造单元车间。工程地点: 宝鸡市高新开发区。主厂房纵向长225.8米, 横向长180米, 建筑高度18.4米, 建筑面积40644平方米。Mk 采用钢结构体系多跨双坡轻型门式钢架结构, 跨度分别为30米, 27米、 24.8米, 24米、 18米、 共8跨, 屋面围护采用双层压型钢板中间加100mm玻璃丝绵现场复合。墙面采用75mm玻璃丝绵夹心复合板+内板。1.2m以下为烧结页岩多孔砖墙。门为彩夹心板大门, 窗为白色硬聚氯乙烯塑钢窗。防火等级: 二级。
二、 编制依据
1、 机械工业第六设计研究院泥浆泵制造单元施工图;
2、 《钢结构工程施工质量验收规》( GB50205- )
3、 《冷弯薄壁型钢结构设计规范》( GB5018- )
4、 《压型金属板设计施工规程》( YBJ216-88)
5、 《屋面工程施工质量验收规范》( GB50207- )
三、 施工技术方案
1、 屋面下层压型板安装
屋面下层板在压型板安装中难度很大, 首先考虑的是脚手架的搭设问题, 再考虑压型板在适合檩条位子断、 搭接。由于厂房空间高, 面积大, 只能搭设可移动的脚手架平台, 根据厂房的特点可制作同桁车长度相同的钢结构屋架平台( 见附图, 经计算平台可承重8~10吨。平台上荷载: 脚手架及平台板约4吨, 人员6~8人, ) 平台两端安装四个同轨道配套的轮子, 用吊车将钢结构屋架平台放置在已安装好的桁车道上, 然后根据屋面下层板高度在钢屋架平台上搭设适合高度的脚手架平台, 靠人力移动平台来完成每跨距件压型板安装, 技术要求: 压型板外助必须扣在内肋上, 缝隙严实, 每个波峰用30mm长的专用自攻螺钉固定, 螺钉要与彩钢板的檩条垂直, 并对准檩条中心, 打钉前应挂线, 使自攻钉打在一条直线上。螺钉帽颜色与彩板颜色一致, 压型板上长度搭接必须搭在檩条上且不低在100mm.
2、 屋面上层压型板及墙面压型板安装
A为增加屋面防水使用年限, 屋面外板采用现场压制不搭接通长彩钢板。用脚手架搭。设适合的高度的平台, 将压型板设备吊至平台, 直接将压型彩板生产在屋面上, 然后进行安装, ( 设备脚手架平台见具体专项施工方案)
B彩板的铺设要注意常年风向, 板肋搭接需要与常年风向相背, 铺设保温棉, 保温棉接头处用专用胶带粘封, 安装固定角驰支架, 把角驰支架用自攻螺钉固定在檩条上, 每根檩条一均有。将每一块彩钢板安放在已固定的固定件上, 然后使其与每块支架的中心肋和内肋的底槽压实, 并使它们完全啮合。利用专用锁边机锁紧彩钢板的中部肋, 定位下列支架每一个支撑面一个, 而且使支架的连锁肋边啮合于安装好的彩钢板的外助之上, 将第二块板放在第二列固定件上, 内肋放在第一块钢板的外肋上, 用专用锁边机将两块彩钢板和角驰支架锁成一体, 重复第二块板操作方法, 依次安装。沿彩钢板底部拉成一条线, 校核钢板的两端是否在一条直线上。、
C、 所有屋脊及其它图纸上有标注处, 需钢板上弯80度左右, 形成档水板, 在屋檐下端处下弯10度左右, 形成滴水线。
D外墙板, 内墙板均打螺钉, 其施工方法与屋面内层彩板安装类似。墙面螺钉要与彩钢板和檩打垂直, 并对准檩条中凡, 打钉前应挂线, 使自攻钉打在一条直线上。
E安装第一块板非常重要, 要严格校正, 以避免板安装到最后出现较大偏差。
F屋面及内板每安装5-6块压型板, 即需检查板两端的平整度, 以保证板平行铺设。如有误差及时调整。若有少许偏斜, 可微调型板。将钢板边缘以推压法向左或向右移动, 以调整钢板的平行度。
G泛水板: 屋面泛水板搭接高度20mm,均需封胶一道, 封胶位置上层10mm并以防水拉铆钉间距＠80mm固定。

屋面防水重要部位, 施工人员要精心施工, 质检人员要重点检查, 未经检查合格, 不能进行下一道工序。此部分施工完成后, 即不允许任何人员踩踏。
H钢板上划线宜用水彩笔, 不能使用铅笔、 钢笔, 不能与铅、 铜等材料接触使用。
有硅胶的地方不能去刷油漆。防止脏手套握拿钢板, 以防钢板表面形成污渍而难以清洁, 影响美观。
钢板搭接前应去除保护性塑料薄膜, 打胶的地方应清除尘污, 并最好用松节油浸湿的布擦净, 以保证搭接处封胶的密封效果。连接面要保证干燥、 无尘。
3、 技术难点及相应解决方案
做好压型板墙体防渗抗漏工作
由于彩板和窗体都是用自攻螺钉固定在檩条上, 墙体的边角都用彩板折成异型板包裹, 以搭接方式相连, 防水铆钉固定, 并根据需要要接缝处敷设防水胶, 因此墙体内部是未填实的空间, 墙体上有大量接缝和钉孔。在风力形成的风压的作用下, 水沿接缝的钉孔渗入墙体, 彩板墙体渗漏后根据渗漏水最初在内墙出现的部位能够归纳为: 1、 窗下沿彩板包角体上有水, 2、 窗框体上有水, 窗上沿彩板包角板上有水。
经过以上三点能够看出: 1、 墙体彩板搭接重叠排布带来的大量不可避免的接缝和螺钉孔成为雨水渗漏在结构上的先天原因; 2、 在施工中由于工作不够细或其它原因引起的缺陷, 如窗框处胶敷疫不密、 接缝不完全重叠吻合、 包角板不平整有反水坡度等, 成为雨水渗漏的后天原因。
因此采用发下措施: 1、 为了彻底防止由于缝合披水板搭接缝中渗入的水进入内墙, 对披水板尺寸及安装标高进行改进见具体节点; 2、 为了防止雨水经过安装窗体的螺钉钉渗漏, 在结构上满足安装要求的情况下, 将固定窗体的螺钉孔位置稍作变动, 形成侧向固定, 同时改进檩条。这样即使在檩条或包角体上有水时, 会因钉孔位置高于泽漏水的水面, 形成一个止水台阶, , 保证不会经过钉孔渗漏。3、 要在安装工艺和操作过程中考虑防渗抗漏。由于墙体搭倿缝较多, 这是结构上无法消除的先天缺陷, 因此只能在工艺上和施工操作中采取措施补救, 因此根据渗漏原因和途径在安装中和操作中应注意:
控制包角板变形, 尽可能保持包角平整以防积水:
保持两块彩板搭接部位平贴吻合, 特别应注意的是在包角板折角成型加工中应考虑到两板在搭接部位尺寸上有大小, 应将包角板折成一端比、 另一端稍大一定尺寸, 并在安装中大小配套安装, 防止出现搭接缝隙。
防水胶应敷设密实, 防止出现漏胶, 敷设不实现象, 使雨水无隙可乘, 以达到”堵的目地。
包角板安装中应控制坡度, 尽可能防止包角板向墙内倾斜, 不给水渗漏提供便利, 以达到雨水外排的目的。
总之, 防渗抗漏是工程中的一个难点, 无论是在结构设计一或是在施工过程中都应引起重视, 应把它作为一个重点加以控制, 以满足工程质量要求。
四、 施工进度保证措施
4.1施工总体进度目标
工期目标: 4月5彩钢板进行场开始安装, 05月15日完工, 总日历天数40天。
4.2施工总体部署原则
针对业主对工期质量的要求, 结合本工程的特点和施工难点, 为了确保厂房在合同规定的期限内优质高效顺利地完成。特制定如下总体部署原则:
1、 严密组织施工, 科学合理安排施工程序, 先重点后一般, 先高、 打、 重, 后矮、 小、 轻。
2、 全面实施”三化”( 预制工业化、 现场装配化, 施工机械化) , 减少现场工作量, 缩短施工工期。
3、 突出施工重点及难点, 统揽全局, 科学管理, 严格施工工序关, 搞好工程控制。
4、 严抓计划控制, 以施工计划为龙关头, 生产调度为核心, 强化生产指挥系统, 科学合理组织施工, 使整个工程紧张而有序的进行。
五、 主要施工机具、 设备、 材料需要计划
序号
名称
单位
数量
备注
1
氧气乙炔割
套
1

2
电焊机
台
2

3
切割机
台
6

4
自攻枪
把
15
200v
5
手电钻
把
24
200v
6
拉铆枪
把
20
手动
7
50m卷尺
把
3

8
5m卷尺
把
30

9
麻绳
米
1000
16mm
10
电源线
米
1500
两芯
11
电源线
米
600
四芯
12
脚手架
套
50
组合式
13
脚手架
吨
15

六、 施工劳动力计划
5.1劳动力计划统计表
单位: 人
月
份
岗
位

3月
4月
05月
项目经理
1
1
1
生产经理
1
1
1
技术部工
1
1
1
施工技术员
2
2
2
质检员
1
1
1
安全员
2
2
2
资料员
1
1
1

月
份
岗
位

3月
4月
05月
预算员
1
1
1
安装工
30
60
40
铆 工
10
10
8
电焊工
10
15
2
电 工
1
1
1
架子工
8
8
8
合计
69
104
69
七、 质量保证措施
本工程保证质量措施如下:
1、 建立以项目经理为首质量保证体系, 从全局每个工序, 工步, 做到过程监督, 检查, 发现问题, 立即处理。
2、 本工程所用的材料必须具有合格证或质量证明书。
3、 实行全员质量管理, 共把质量关, 使每个职工积极主动搞好质量工作。
4、 工程项目部开展质量评比活动, 根据项目部质量管理办法, 设立质量奖, 奖优罚劣。
5、 施工过程中, 各工序都要适时填写分部、 分项工程质检及隐蔽工程记录, 一并交付验收。
6、 每道工序交接, 都要进行质量检测, 不合格者马上整改,
7、 为保证轻板施工质量, 作如下特殊规定;
8、 制造 、 运输、 装抬、 搬抬、 安装都必须稳妥可靠, 不得磕、 碰、 撞、 挤、 压、 划避免损伤涂层。
9、 轻板屋面上施工, 人员不得穿带钉或铁掌的鞋或硬底鞋, 防止粘带砂粒, 金属屑等, 登上屋面者, 必须穿软底鞋。
10、 屋面上不能承受重载荷。
11、 其它单位的人员未经许可, 不得登上轻板建筑。对攀登者, 我方人员有责任劝阻。以上规定向本单位以外的各单位明确, 并记在案。如果发生因外单位人员或施工等造损坏, 一律由肇事或肇事单位赔偿。
八、 安全施工方案
单层工业厂房彩钢板安装过程中存在的风险主要是: 施工人员的高空坠落、 高空坠物打击和触电事故等。
人员高空坠落
原因分析: 1、 违章操作、 缺乏专业知识; 2、 为做好安全防护措施, 安全防护用具使用不当; 3、 违章指挥
预防措施: 1、 严格执行操作规程; 2、 严格执行工作监护和安全管理规定。3、 工作前必须认真检查安全措施是否做好; 4、 必须 正确使用安全防护用具。
应急措施: 1、 保护事故现场, 对受伤人员实施急救, 2、 尽快送往医院抢救, 3、 对班组停工教育。
施工人员进入施工现场作业面进行操作时, 必须戴好安全帽, 系好安全帽的下额带, 所有在2米以上有坠落危险的施工除业必须带好安全带。安全带应高挂、 低用。屋面采用警戒线划分施工区域, 非施工区域人员不得进入, 施工区域内设纵向安全绳两道, 分别设在屋脊和檐口处, 制作固定架固定在钢梁上, 将安全绳升高距离屋面1.2米高, 在屋脊和檐口安全绳之间再设一道竖向安全绳, 安全绳两端采用U型卡口和屋脊及檐口的纵向安全绳连接, 保证竖向安全绳能够在施工区域内滑动。确保所有施工人员都有安全带系挂点且行走方便。屋面所有施工人员根据施工情况 将安全带分别挂在三条安全绳上进行屋面彩钢板的制作和安装, 安全绳均为10mm不锈钢丝绳。彩钢板施工区域内下部铺设安全大眼兜网作为第二道 安全保险。专职安全员全天监控。
墙面彩钢板安装采用组合自制钢管架铺设跳板施工作业面, 在前面顶部设横向安全绳一道 , 竖向设安全绳一道, 竖向安全绳上部采用滑轮式卡扣和顶部横向安全绳连接, 竖向安全绳能够同安装彩板方向滑动, 安装工人所在位置均有安全带系挂点, 专职安全员全天监控。
高空坠物打击预防措施
原因分析; 1、 违章操作; 2、 操作人员精力不集中;
预防措施: 1、 制定安全管理责任书, 落实安全管理责任; 2、 强化安全教育, 增强安全操作意问识; 3、 加强安全监督工作, 发现违章立即制止, 严肃处罚; 4、 认真落实安全组织措施和安全技术措施。
应急措施: 1、 停业作定; 2、 撤出危险区; 3、 采取措施控制事态扩大和对之控制。
认真贯彻文明施工管理规定, 材料堆放整齐、 平稳, 作业场地及时清扫每天做到工完场清, 为了防止坠物伤害头部, 进入施工现场的所有人员, 必须戴好符合安全标准、 具有检验材料、 配件等, 装入工具袋内, 防止坠落伤人, 严禁从高处往下乱投掷物料, 上下传送材料, 特别是易滑的钢材, 绳结必须系牢, 防止材料散落伤人, 专职安全员全天控制。
触电事故预防措施
原因分析1、 缺乏专业知识; 2、 违章操作, 3、 未做好安全防护措施; 4、 电动工具漏电
预防措施: 1、 严格执行操作规程; 2、 严格执行安全防护措施; 3、 工作前必须认真检查措施是否做好。
应急措施: 1、 立即切断电源, 2、 对触电人员进行人工呼吸; 3、 尽快送医院抢救。
电气专业人员持证上岗, 非电气专业人员不准进行任何电气部件的更换或维修。检查和操作人员必须按规定穿戴绝缘胶鞋、 绝缘手套; 必须使用电工专用绝缘工具。临时配电线路必须按规范架设, 架空线必须从采用绝缘导线, 不得采用塑胶软线, 不得成束架空敷设, 不得沿地面明敷。配电系统必须实行分级配电。现场内所有电闸箱的内部设置必须符合有关规定, 箱内电器必须可靠、 完好, 其选型、 定值要符合有关规定, 开关电器应标明用途。电闸箱内电器系统需统一样式, 统一配置, 箱体统一刷涂桔黄色, 并按规定设置围栏和防护棚, 流动箱与上一级电闸箱的连接, 采用外搽连接方式( 所有电箱必须使用定点厂家的认定产品) 。工地所有配电箱都要标明箱的名称、 控制的各线路称谓、 编号、 用途等。应保持配电线路及配电箱和开关箱内电缆、 导线对地绝缘良好, 不得有破损、 硬伤、 带电梯裸露、 电线受挤压、 腐蚀、 漏电等隐患, 以防突然出事。独立的配电系统必须采用三相五线制的接零保护系统, 非独立系统可根据现场的实际情况采取相应的接零或接地保护方式。漏电保护装置的选择应符合规定。
为了在发生火灾等紧急情况时能确保现场的照明不中断, 配电箱内的动力开关与照明开关必须分开使用。开关箱应由分配电箱配电。注意一个开关控制两台以上的用电设备不可一闸多用, 每台设备应由各自开关箱, 严禁一个开关控制两台以上的用电设备( 含插座) , 以保证安全。配电箱及开关箱的周围应有两人同时工作的足够空间和通道, 不要在箱旁推放建筑材料和杂物。电动工具的使用应符合国家标准的有关规定。工具的电源线、 插头和插座应完好, 电源线不得任意接长和调换, 工具的外绝缘应完好无损, 维修和保管有专人负责。
安全教育:
新工人入场前必须进行”三级”教育。”三级”教育包括: 公司级教育、 项目教育及班组教育, 考核合格后方可进入施工现场。班组教育必须每天教育。
每天早晨专职安全员班前进行安全教育主要内容包括:
1、 进入现场必须载好安全帽, 扣好帽带; 并正确使用个人劳动防护用品。
2、 2米以上的高处, 悬空作业、 无安全设施的; 必须系好安全带, 扣好保险钩。
3、 高处作业时不准往下或向上乱抛材料和工具行装物件。
4、 各种电动工具正确使用, 检查电源线以防漏电。
5、 检查安全保护用品是否有损坏现象等。
