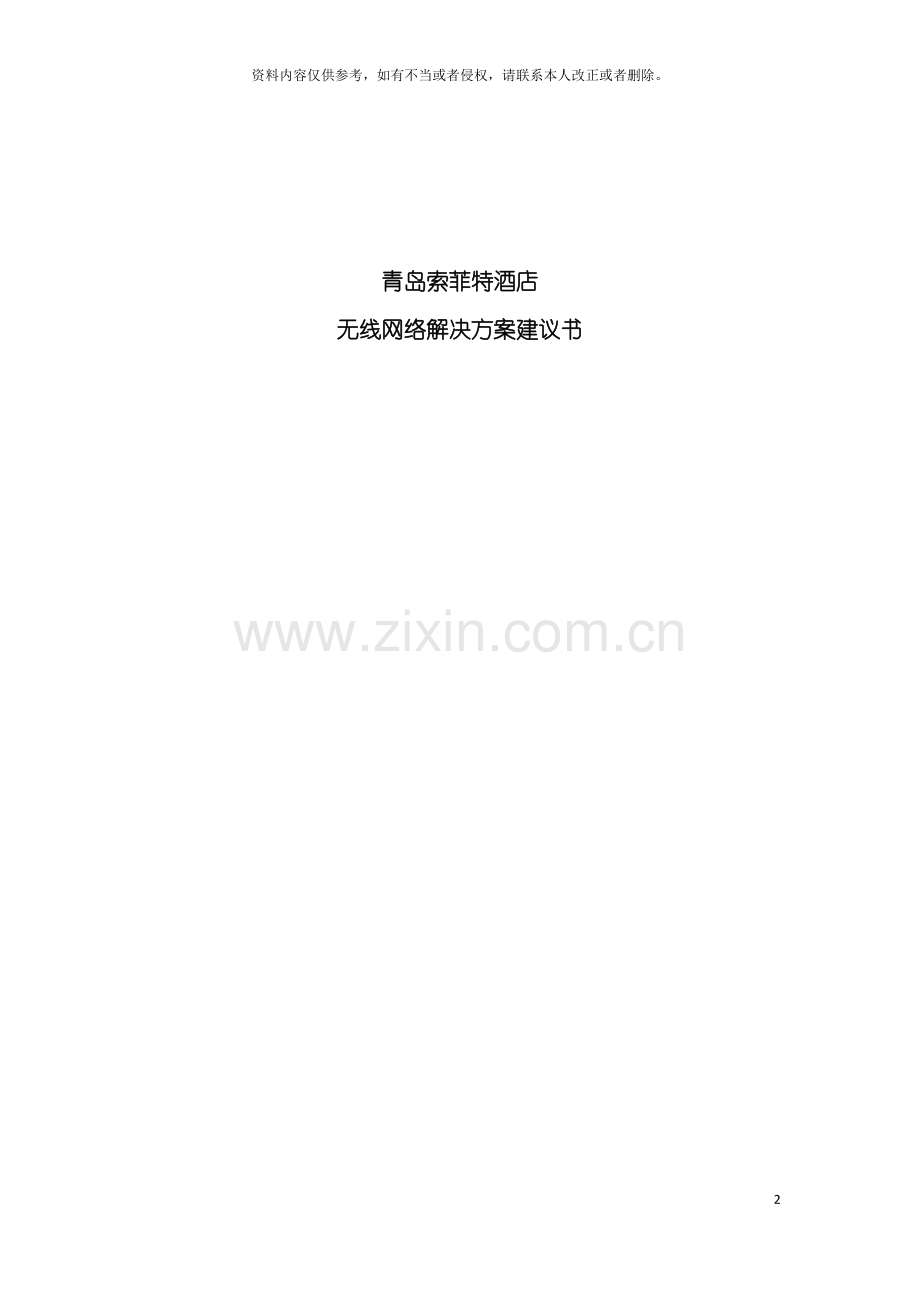

青岛索菲特酒店
无线网络解决方案建议书

目 录

一、 项目背景 3
二、 网络解决方案 4
2.1技术需求 4
2.2青岛索菲特酒店无线网络基本架构 4
三、 青岛索菲特酒店无线局域网系统建议 5
3.1无线产品建议 5
3.2无线覆盖建议 6
四、 设备配置清单 13
五、 我们的公司 14
5.1 上海亿明科技 14
5.1.1 系统集成部分酒店名单 14
六、 Ruckus 部分成功案例 15

一、 项目背景
对于服务产业中的酒店业来说。当前酒店行业竞争的重点已经从硬件的竞争转移到服务的竞争, 各大酒店均绞尽脑汁来提高自己的服务意识和服务水平。在传统的服务项目已非常成熟的今天, 作为四、 五星级酒店如何为客户提供新的服务成为酒店经营者头疼的问题。
近年来, 随着来自世界各地商务客人的增加, 全球信息技术的发展和无线网络的高速发展, 以及Internet在国内的迅猛发展, 为酒店经营者提供新的信息服务成为一种趋势。这一方面提升了现代化酒店的服务与管理水平, 同时, 也为酒店经营者带来了相应的利益。
能够说, 网络不但是酒店传播信息的工具, 也是留住回头客保持入住率的有效手段, 而无线网络由于其移动性、 便利性和灵活性的特点, 更是得以在酒店中大显身手。商务客人一般会要求酒店提供与其办公室和个人家庭相同的高速Internet访问能力, 经过无线局域网就可实现灵活且可扩展的网络解决方案。
酒店对于无线网络的建设有着不同的运营模式, 有的酒店保留着运营商投资的模式, 并参与运营商的分成, 如同原有的语音话费以及上网业务一样。可是运营商投资的模式, 也让酒店自己的分成利益减少了许多。在语音服务和上网出口在国内垄断的局面下, 酒店也难有机会替自己增加收入。无线网络的运用就不一样了, 经过无线局域网的搭建, 酒店能够在提高自己酒店服务水准的同时为自己找到一个新的业务增长模式和利润创造点, 而且在其基础上逐渐扩充出其它的业务增长和服务新领域。
二、 网络解决方案
2.1技术需求
根据青岛索菲特酒店无线局域网系统建设要求, 无线局域网系统建设原则如下:
1、 充分利用现有网络结构与资源, 不单独组网, AP就近接入有线网络( 最近的交换机) , 而且不改变原有网络结构以及交换机配置。
2、 采用集中控管的组网方式, 集中控制管理所有的AP。
3、 AP的供电能够不单独拉线, 采用POE供电的方式。
4、 采用先进的WLAN网管系统管理局域网。
5、 充分考虑WLAN的安全性, 采用先进的WLAN安全技术保障。
6、 无线局域网系统要支持故障热备冗余能力。
7、 无线局域网系统要能方便和灵活地调整与扩充。
2.2青岛索菲特酒店无线网络基本架构
在本设计方案中, 我们涉及到整个青岛索菲特酒店的无线网络系统。
在酒店网络中, 根据结构化布线图以及图中的点位设计, 整个客房网络都采用星形结构的网络拓朴。整个无线网络将基于客房网络的架构上建设。所有的无线AP将经过POE交换机供电的方式支持; 因此, 经过每个楼面无线POE交换机都将用过千兆电缆连接至客房网络中的接入交换机。或者每个楼面的无线POE交换机经过千兆光纤直接连接至和核心交换机上, 以优化无线网络的带宽并为将来无线网络带宽升级作为铺垫。所有无线AP都将经过POE端口供电模式提供整个无线网络的平台。

三、 青岛索菲特酒店无线局域网系统建议
3.1无线产品建议
我们建议酒店无线网络采用PoE交换机供电方式来配合无线AP部署, HP ProCurve 2520-Pwr系列交换机来实现。HP ProCurve 2520-Pwr系列交换机, 非常适用于打算部署具有Power over Ethernet (PoE)连接能力的音频、 视频和/或无线解决方案的中小型企业。可经过SNMP、 命令行界面(CLI)和图形用户界面(GUI)进行全面管理, 并提供丰富的第2层功能。另外, 这些产品还因其外形小巧、 静音运行及高能效特性, 而具备出众的灵活部署能力。
我们建议采用Ruckus ZoneDirector 3000作为整个酒店无线网络管理器。Ruckus ZoneDirector 3000是首个企业级智能无线局域网系统, 它在一个很低的总体拥有成本上, 提供了一个安全、 可靠, 同时又易于扩展的无线局域网解决方案。Ruckus ZoneDirector 3000的设计理念力求简洁而易用, 经过一个中央点, 其最多能够管理500台 ZoneFlex 802.11b/g和802.11n, 以及室内室外的智能无线AP。
根据酒店当前的需求, 我们建议采用单频的RUCKUS ZoneFlex 2942系列多服务移动接入点, 数量约为100多个; 实现整个无线网络的覆盖。Ruckus ZoneFlex 2942 是业界第一个可集中管理的智能多媒体802.11g无线AP, 具有低端普通AP或高端WLAN系统无法比拟的企业级特性和功能。结合Ruckus ZoneDirector 无线局域网 (WLAN) 集中控制器(central WLAN controller), Ruckus ZoneFlex AP能够无需IT部门支持, 即插即用; 是酒店、 机场和中小企业理想的无线接入手段。Ruckus ZoneFlex 2942同样是提供商用无线热点服务－如WiFi语音、 IP视频或安全企业接入等业务的无线热点运营商的理想选择。RUCKUS ZoneFlex 2942多服务移动接入点, 可随时随地提供可扩展的、 流畅的无线访问, 以实现网络边缘的智能功能。这些接入点具备多种功能, 可分配多种网络服务、 加强网络安全性, 并提供高性能客户端访问体验( 不同于”瘦”接入点或”lite”接入点) 。
3.2无线覆盖建议
根据无线网络需求及实地的测试堪察, 并结合以往的工程经验, 对各个楼层无线网络覆盖做出以下规划:

F楼地下1层无线覆盖示意图

F楼1层无线覆盖示意图

F楼2-4层无线覆盖示意图

F楼5层无线覆盖示意图

J楼地下1层无线覆盖示意图

J楼1-4层无线覆盖示意图

J楼5层无线覆盖示意图

L楼地下1层无线覆盖示意图

L楼1层无线覆盖示意图

L楼2层无线覆盖示意图

L楼3-4层无线覆盖示意图

L楼5层无线覆盖示意图

L楼6层无线覆盖示意图
上图是青岛索菲特酒店各楼层的平面图, 格局基本相同, 从过往经验, 每层可按图中所示数量以上部署AP即可覆盖整间酒店, 并保证每个角度的信号强度都在25-30dbm以上, 达到上网和语音通讯的要求。每个AP会自动分配不同的频率, 不会互相干扰。
整个酒店客房部分总共设计用103个AP去覆盖, 用一个控制器去实现所有的管理、 配置、 维护和监控功能。
四、 设备配置清单
序号
设备名称
P/N
规格、 型号
数量
备注
( 一)
无线网络控制器( 103个AP)

1
无线控制器
957-3128-CN01
ZoneDirector 3000系列无线控制器, 当前管理容量为128个企业级AP, 双千兆端口
1

( 二)
POE接入交换机

1
二层网管交换机主机, 24口百兆PoE电口, 2个千兆电口, 2个双功能定制端口
J9137A
ProCurve 2520-8-PoE Switch
19

( 三)
无线AP

1
无线AP
957-2942-CN01
符合802.11b/g标准54M无线协议接收器, 具备12根智能天线阵列, 覆盖范围比一般AP强1－2倍, 双百兆端口, 支持PoE
102

2
无线AP
957-2741-CN01
室外802.11b/g无线接入点, IP-65标准封装, 工作温度-20到65C, 内置12根智能天线。外接天线接口。支持POE供电
1
L楼地下一层泳池旁使用室外AP进行防潮
