机修分厂新建网络( 光缆) 项目设计与施工
一、 项目设计
1、 工程方案及其进度计划
机修分厂光缆首起办公楼网络设备间, 尾至机修分厂办公室, 采用管道光缆敷设方式, 经过8个电缆井, 全长350米。
敷设时用原有同轴电缆牵引钢丝绳, 将光缆捆绑在钢丝绳上, 拉至指定位置, 并请专业厂家技术人员熔接光纤, 测试线缆连接正常后即可接通网络。
计划安排2天时间进行光缆敷设及熔接光纤, 安排2天时间接通网络。
2、 布线连接示意图
交换机
光纤盒
光纤
收发器
光缆
双绞线
光纤跳线
尾纤
光纤盒
光纤跳线
光纤
收发器
双绞线
PC机
尾纤

3、 工程总体要求
( 1) 穿光缆时应避免光缆外皮被割伤, 破坏光缆的防水性。
( 2) 光缆的弯曲半径应不小于光缆外径的20倍( 10CM) 。
( 3) 牵引钢丝绳时, 不应使光缆直接承受拉力。
( 4) 光缆拉引至定点后, 端面部分应以防水胶布绑扎, 绑扎长度不得低于5CM。

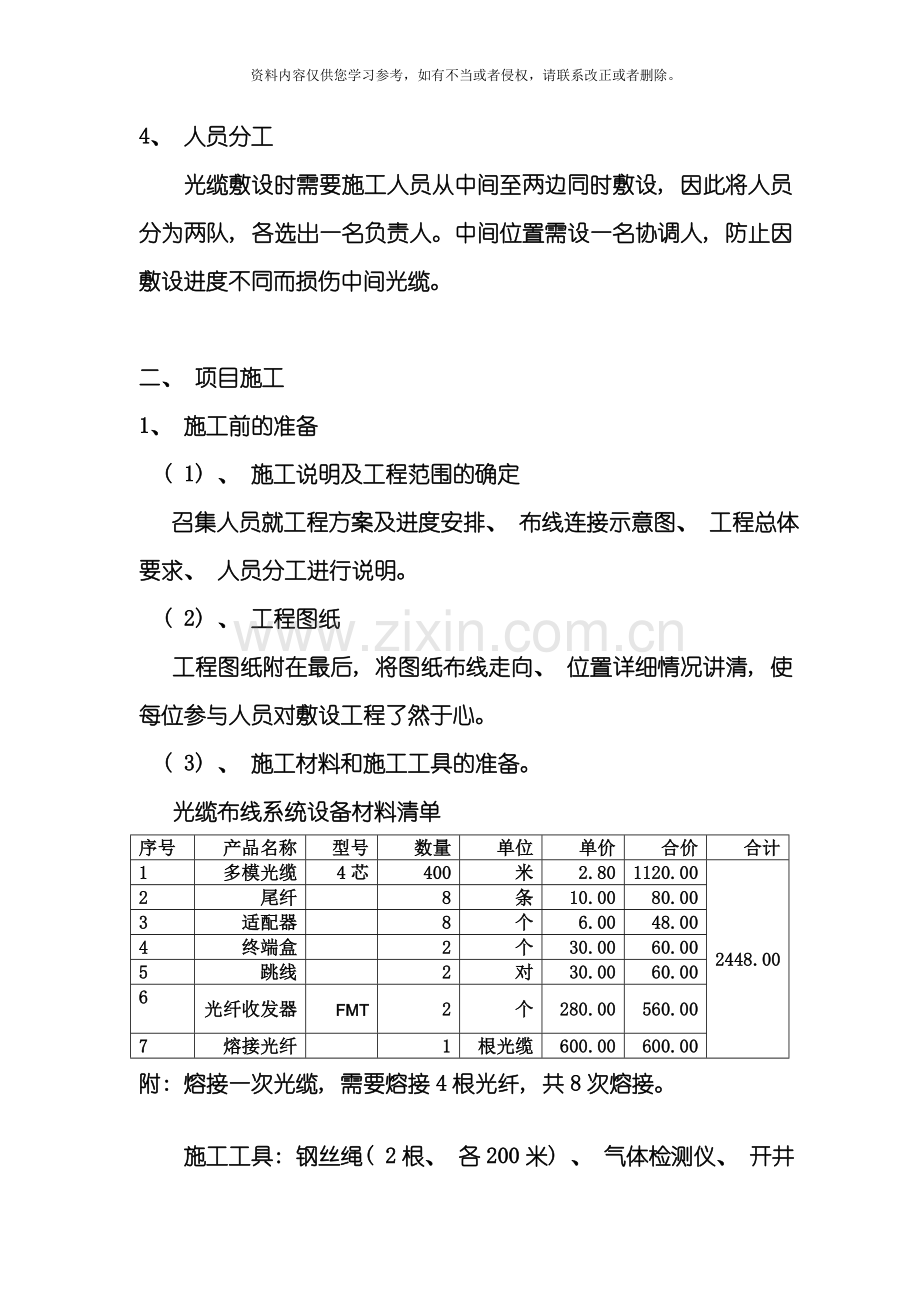

4、 人员分工
光缆敷设时需要施工人员从中间至两边同时敷设, 因此将人员分为两队, 各选出一名负责人。中间位置需设一名协调人, 防止因敷设进度不同而损伤中间光缆。

二、 项目施工
1、 施工前的准备
( 1) 、 施工说明及工程范围的确定
召集人员就工程方案及进度安排、 布线连接示意图、 工程总体要求、 人员分工进行说明。
( 2) 、 工程图纸
工程图纸附在最后, 将图纸布线走向、 位置详细情况讲清, 使每位参与人员对敷设工程了然于心。
( 3) 、 施工材料和施工工具的准备。
光缆布线系统设备材料清单
序号
产品名称
型号
数量
单位
单价
合价
合计
1
多模光缆
4芯
400
米
2.80
1120.00
2448.00
2
尾纤

8
条
10.00
80.00
3
适配器

8
个
6.00
48.00
4
终端盒

2
个
30.00
60.00
5
跳线

2
对
30.00
60.00
6
光纤收发器
FMT
2
个
280.00
560.00
7
熔接光纤

1
根光缆
600.00
600.00
附: 熔接一次光缆, 需要熔接4根光纤, 共8次熔接。

施工工具: 钢丝绳( 2根、 各200米) 、 气体检测仪、 开井盖钩子( 两个) 、 充电灯( 2个) 、 光缆标签( 2个) 。
二、 施工进度计划
1、 光缆敷设
管道光缆敷设要求: ( 1) 为减少光缆接头损耗, 管道光缆应采用整 盘敷设; ( 2) 为减少布放时的牵引力, 整盘光缆应由中间分别向两边布放( 布放点在工程纸图中显示) ; ( 3) 光缆出管孔15CM以内不应做弯曲处理。
室内光缆敷设要求: 光缆进入室内应选择安全位置, 并采取防护措施, 防止光缆损坏。
时间安排:
人员安排:
施工现场负责人:
施工材料: 光缆
施工工具: 钢丝绳( 2根、 各200米) 、 气体检测仪、 开井盖钩子( 两个) 、 充电灯( 2个) 、 光缆标签( 2个) 。
2、 光缆接续( 熔接) 及光缆端接( 与设备连接)
时间安排:
人员安排:
施工现场负责人:
3、 测试网络
时间安排:
人员安排:
施工现场负责人:

前门
办公楼
司机班
机修车间
草地
草地
草地
草地
后门
草地
前门
侧门
( 中间敷设点)
主 路
