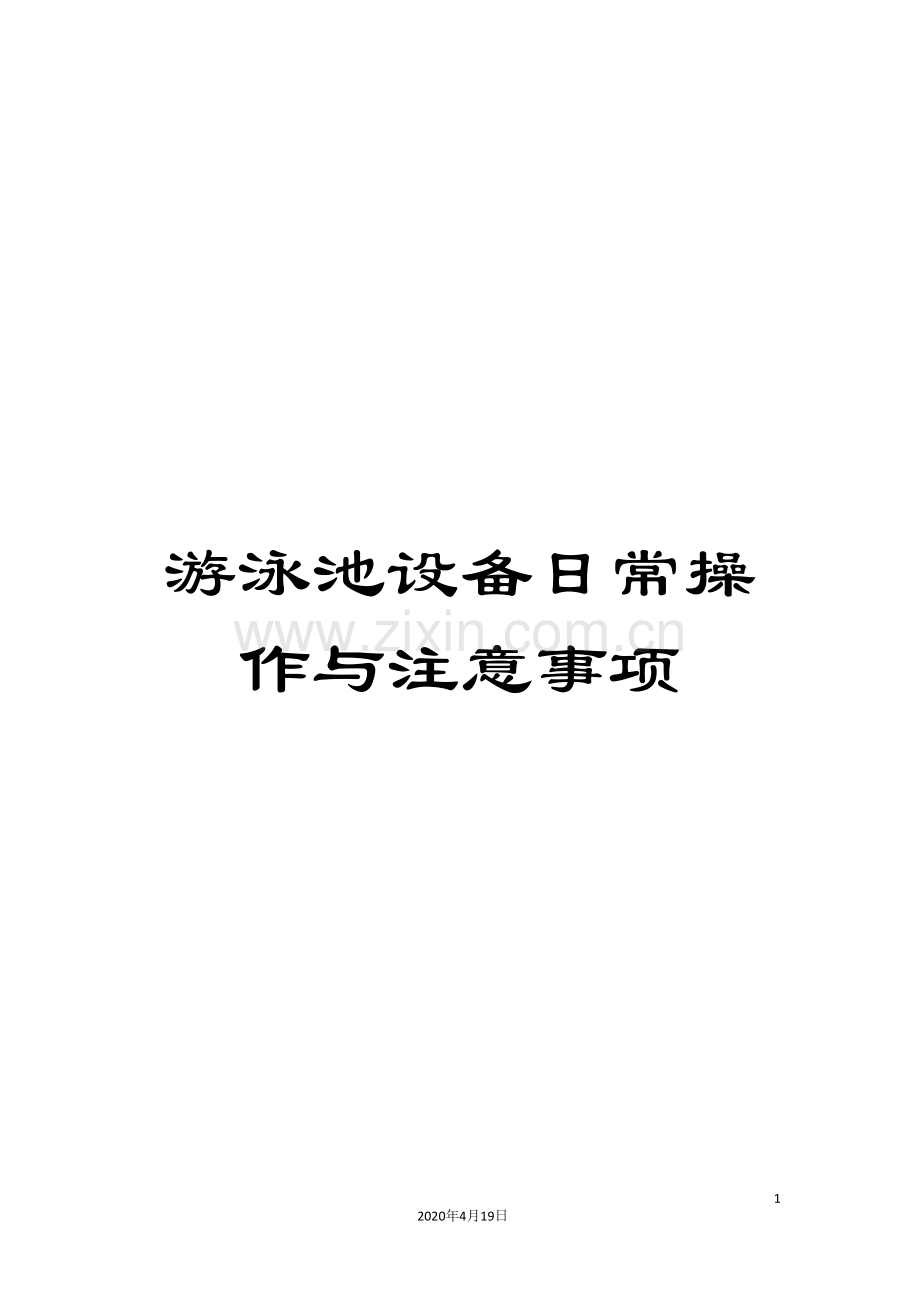

游泳池设备日常操作与注意事项

20
2020年4月19日
文档仅供参考

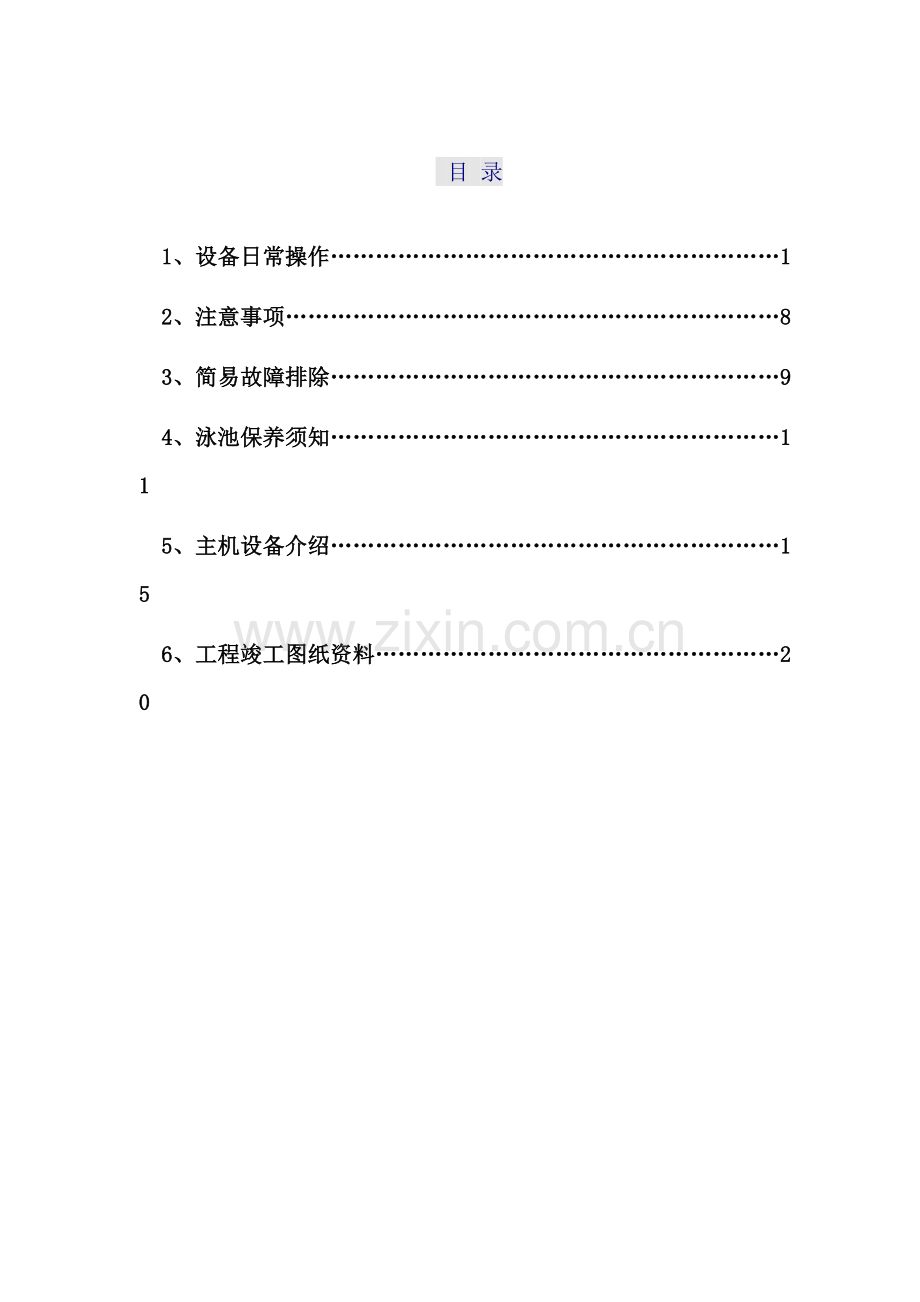

目 录
1、设备日常操作……………………………………………………1
2、注意事项…………………………………………………………8
3、简易故障排除……………………………………………………9
4、泳池保养须知……………………………………………………11
5、主机设备介绍……………………………………………………15
6、工程竣工图纸资料………………………………………………20

一、设备日常操作
一、初次放水
1、打开市政给水初次给水管阀门,注水到相应水位即关闭阀门(水位一般为池岩下10cm左右)。
二、循环过滤处理
[1]、室外游泳池(阀门组)
1)、正常过滤
砂过滤器在经过滤料初次清洗、刮砂后,即可进行泳池水的正常过滤。从停车状态切换到正常过滤状态的具体操作如下:
1.1打开循环水泵前后进出水阀门;
1.2打开过滤进水阀(阀1)
1.3打开过滤出水阀(阀5),并调节阀门开启程度,调整至额定过滤流量。
1.4关闭反冲洗进水阀(阀3)
1.5关闭反冲洗排污阀(阀2)
1.6关闭正冲洗排污阀(阀4)
1.7 打开循环水泵
砂过滤器进入正常过滤状态。
从正常过滤状态切换到停车状态的具体操作如下:
1.8 关闭循环水泵
1.9(过滤结束)关闭过滤出水阀(阀5);
1.10关闭过滤进水阀(阀1);

砂过滤器进水、出水阀门的布置见图1:
阀1—过滤进水阀
阀2—反冲洗排污阀
阀3—反冲洗进水阀
阀4—正冲洗排污阀
阀5—过滤出水阀
注意:
图1
1、 为避免在操作过程中空气进入砂过滤器内,过滤时在对阀门的操作过程中,都应先开启过滤进水阀(阀1),再开启过滤出水阀(阀5),停车时则先关闭过滤出水阀(阀5),再关闭过滤进水阀(阀1)。
2、启动循环水泵(即开机)前,应检查药桶内的溶液量(即药桶内是否有消毒药液),当药桶内溶液没有或较少时,应及时补充方可启动!
3、操作任何阀门前应先停止循环水泵的工作!
2)、反冲洗
随着砂过滤器正常过滤时间的积累,滤床表面的污积物逐渐增多,过滤阻力逐渐增大,慢慢地影响过滤效果,当砂过滤器,必须对砂过滤器进行反冲洗。
整个切换过程的具体操作如下:
2.1 关闭循环水泵
2.2 关闭过滤出水阀(阀5);
2.3 关闭过滤进水阀(阀1);
2.4 打开反冲洗进水阀(阀3);
2.5 打开反冲洗排污阀(阀2),
2.6 关闭正冲洗排污阀(阀4)
2.7打开循环水泵
图2
调节反冲洗排污阀(阀2)的开启程度以控制反冲洗强度,并记录阀门开启角度,作为下次反冲洗的经验数据;
2.5 反冲洗时间一般持续5-7分钟(强度在12-15 L/S·m2之间);
2.6 观察排污管上反冲洗观察窗内水流呈清洁、透明后,关闭反冲洗排污阀(阀2);
2.7 关闭反冲洗水阀(阀3),反冲洗结束。
※ 游泳池及水上游乐池计划长时间停用,在池水排空前也应对砂过滤器性反冲洗(反洗结束后应排空过滤器内积水)。
3)、正冲洗
经过反冲洗后,部分污物还积聚在滤层及管道上,为使污物不进入游泳池而影响游泳池的水质,同时对砂层进行整理,在反冲洗结束后应及时进行正冲洗,而后才能切换到正常过滤状态。
从反冲洗状态下切换到正冲洗状态的具体操作如下:
3.1关闭过滤出水阀(阀5)关闭反冲洗排污阀(阀2);
3.2 关闭反冲洗进水阀(阀3);
3.3 打开过滤进水阀(阀1);
3.4 打开正冲洗排污阀(阀4);
3.5 持续1-2分钟;
3.6 关闭正冲洗排污阀(阀4);
3.7 关闭过滤进水阀(阀1),正冲洗结束。
在正冲洗结束后,可不关停水泵,直接切换到过滤状态。
4)、排水
4.1关闭循环水泵;
4.2打开过滤进水阀(阀1)
4.3打开反冲洗排污阀(阀2),
4.4关闭反冲洗进水阀(阀3)
4.5关闭过滤出水阀(阀4)
4.6关闭出水阀(阀5)
4.7启动循环水泵便可排出;
4.8排干后恢复原有工作状态。
注意:
※ 砂过滤器的反冲洗操作应在泳池停止营业后进行;
※ 砂过滤器应逐一进行反冲洗,不得同时对2个及2个以上砂过滤器同时进行反冲洗;
※ 下列情况下也应对过滤器进行反冲洗:
※ 砂过滤器压力表指示未到红线,但使用时间已超过5天;
※ 游泳池及水上游乐池计划停止使用超过5天,停止使用前必须对砂过滤器进行反冲洗;
[2]、室内游泳池(多向阀)
1)、正常过滤
1、打开相应的回水管路及给水管路阀门
2、调整过滤器手柄至‘Filter’(过滤)位置;
3、启动循环水泵;
4、启动投药计量泵。
注意:启动投药计量泵前,应检查药桶内的溶液量,当药桶内溶液没有或较少时,应及时补充方可启动!
2)、吸污
1、接驳好吸污工具,关闭循环水泵;
2、调整过滤器手柄至‘WASTER’(排水)位置;
3、打开循环水泵进水管及出水管前阀门,打开吸污管阀门,关闭其它回水管阀门,打开排水管阀门;
4、打开吸污口盖子,放入吸污软管;
5、启动循环水泵对泳池内的污垢进行清洁;
6、清洁完毕,停泵,把水泵的出水管阀门关闭,防止污水回流,打开水泵毛发收集器并清理里面的污物;
7、恢复过滤器及水泵原有工作状态;
8、盖好吸污口。
注意:当停泵时,应及时关闭排水管阀门,防止污水回流!
正常情况下,一周做一次吸污工作即可。
3)、反冲洗外排(1.0bar＞压力指示表＜1.5bar时)
1、关闭循环水泵;
2、把过滤器手柄调整至‘BACKWASH’倒洗位置;
3、打开排水管阀门;
4、启动水泵,并观察玻璃视窗;
5、当水变清时,关闭循环水泵(一般为5~7分钟);调整过滤器手柄至‘RINSE’清洗位置后开启循环水泵半分钟左右后停泵;
6、恢复原有工作状态,注水至相应位置。
注意:当需要调整过滤器手柄时,必须先停止水泵工作方可!!!
4)、排水
1、关闭循环水泵;
2、把过滤器手柄调整至‘WASTER’排水位置;
3、打开排水管阀门;
4、启动循环水泵便可排出;
5、排干后恢复原有工作状态。

过滤器六位多向阀的说明
警!!! 1、在变换多向阀的位置之前,一定要关闭水泵。
2、当多向阀在”Closed:关闭”位置时,不得开泵。
Filter:过滤。实现正常运行时的过滤功能。
Waster:排废水。游泳池里的水不经砂缸里石英砂的过滤,直接从多向阀排到市政排水。
Closed:关闭。多向阀的各个管道都处于关闭状态(水泵必须关闭)。
Backwash:反冲洗。
Reeirculate:循环。游泳池里的水不经过过滤器里的石英砂,进行光循环、不过滤。
Rinse:清洗。在反冲洗后,由于从过滤器到废水管还会存留杂质,把多向阀放在此位置时,能够清除这些残存的杂质。
另外:在多向阀上标有:
From Pump:与水泵连接
Return:与游泳池回水管连接
Waste:有透明观察窗(或观察杯)的管头连接市政排水,排掉反冲洗的废水。

二、注意事项
1、 砂过滤器及整个水处理系统的操作需由经过专门培训而且培训合格的人员担任。
2、 做好砂过滤器的日常运行状态、维护维修记录,逐步摸清、掌握砂过滤器正常运行条件下反冲洗强度、反冲洗历时、反冲洗周期等日常运行经验数据。
3、 砂过滤器的滤料在连续使用一定时间后,滤料会有破碎、跑沙、结球等现象发生,影响过滤效果,应定期对砂过滤器的滤料进行检查,及时更换不合要求的滤料,补充后应进行滤料的清洗和刮砂。
4、 砂过滤器长时间停用之前,应进行反冲洗,并经过排水装置排尽砂过滤器内的积水。
5、 一般碳钢过滤器,必须3~5年进行一次彻底保养(进行内防腐及检查砂层)。

三、简易故障排除

故障的一般类型
问题
原因
解决方法
无过滤的水流
过滤器是脏的
启动反冲洗

毛发收集篮被封盖了
清洁收集篮
观察沙床里的特征
形成一条大渠道,缺少反冲洗或收集器破裂
启动反冲洗
排水沙子并检查收集器是否有缺陷。调换沙子
压力表颤振激烈
泵浦里有空气了
检查整个装置,并排除可能的泄漏

吸水口半关着
检查吸水阀是否全开
沙子从过滤器进入水池
收集系统有元件破碎
修理收集系统
在反冲洗中,
沙进入下水道
反冲洗中水流过大
在反冲洗中减小流率
连接件和盖塞泄漏
螺丝松动
拧紧螺丝,小心不要破碎任何塑料管;若不能再次解决问题,请致电寻求技术支持
问题
原因
解决办法
沙缸只有少量过滤水流动吸头吸水量小
沙缸结块
清洗沙缸
水泵反向运转
经过沙缸体的运转方向箭头,检查是否正确、倒转发动机连接
吸水管堵塞
进行清洗
过滤系统中压力迅速增长
PH值过高(浑水)
降低PH值
缺氯(绿色、多色水质)
加氯
压力表剧烈变化
水泵中无水
检查沙缸与吸水管是否漏水
吸水管半堵塞
检查吸水阀门是否完全打开
注:如无箭头,发动机方向可作如下检测:
站在水泵前,即在水管的位置(发动机在后面),确定发动机方向逆时针运转。

四、泳池保养须知
泳池水为什么会这样?
这是所有泳池主人必须面正确一个首要问题。过去泳池也没有使用过滤系统,因此她们不得不在需要时重新在泳池中加入净水,重新注水很费力,且由于水质的影响让人在泳池中感觉很不舒服。
今天,泳池的主人们追求一种卫生、经济、晶莹清澈的泳池,这些要求高效过滤或化学处理才能够满足。
1、生物污染:水质被由空气中产生或泳者携带的各种有机物污染。温水中这此寄生物快速滋生,而海藻则导致池水呈绿色的外观;
2、雨水和风会带来脏物,如树叶、种子等。它会污染池水使之变得混浊不堪;
3、池底沉淀物影响泳池的美观。
解决的几种方法
1、保持合适的余氯量,利用其抗腐性来控制多种有机物的滋生。一些其它的化学药品,如碘、溴、臭氧、爱奥尼拉式交换等,氯化物一般是最经济的;
2、提供叶网以消除悬浮颗粒;
3、经常性吸污以消除池底污垢。

PH值
PH值是池水酸碱度的指示器,中间值是7.0,0~7表示酸值,7~14表示碱值。泳池最常见的酸碱值6.8~8.4之间。
PH值为什么很重要?
(最理想的PH值在7.2~7.6之间)
正如前面所提到的必须保持余氯量削除无用的有机物。实际上当PH值在7.2~7.6之间时,氯将只起杀菌作用。有一些其它因素也要求PH值保持在正常水平。一旦PH值高于7.6水中的钙将沉淀为可见混浊物(特别是硬水质),这将使水质呈奶状,并妨碍过滤系统,池底与设备上也会有沉淀物。一旦PH值跌低于7.0,水将变得具有腐蚀性,剌痛眼睛并损坏粘膜,同时也对金属物体构成长期威胁。很明显,水质在很大程度上依赖于保持标准的PH值。
氯
水中的余氯量的标准各个国家各有不同。根据国家相应标准,最标准的含氯含量0.2~0.6mg/L。
氯是起什么作用的呢?
经过滤系统之后还会有一定量的细菌被氯杀死,它一般以高氯酸的形式作用于细菌,大量的氯被投入水中(超过杀死细菌的消除氯化有机物的需求量)用以处理由泳者与大气作用物而带来的新细菌,以高氯酸形态存在水中的氯被作余氯。
过滤
过滤必须配合于化学处理,两套系统互为补充。
工作原理
由池底的主排水管吸水,并经过不同的支管输送到水泵,再由水泵送到沙缸,过滤之后的水经回水口送入水池。这些回水口都安装在主排水管的另一面,水一进入沙缸经过硅砂向下循环,悬浮颗粒都被拦截下来。沙缸的沙必须定期清洗以去除残留污物,经过反冲洗把残留颗粒冲入排水管。记住这些原理后,下面这些安装与操作指南将不会有什么问题。
安装
沙缸应尽可能安装在靠近泳池的地方,最好在池面下0.5m,确保安装沙缸的地方有排水设备。
重要
请勿使用铸铁管或大麻纤维管来连接阀门组,必须使用塑胶设备和特氟纶带,管头可穿线或为其安装1.5~2英寸的供水管作为一种补偿。

装砂量
为达到沙缸的最大使用效率,应使用0.5~0.7mm。如谷物大小的硅砂作过滤介质,这些硅砂必须符合规定的标准,然后如下操作;
1、当沙缸安装好,连接管也被安装好后装砂;
2、拿开盖子与接头;
3、倒入符合要求的沙子;
4、清除盖子与接头上的杂物;
5、装上盖子。

五、主机设备介绍
一、过滤设备:
1、过滤沙缸
(1)操作原理:
A、池水经由池底的主排水口及均衡水箱吸至过循环水泵,由循环水泵推至过滤沙缸;
B、经过滤沙缸后,洁净的水便会经注水口而进入泳池;
C、池水流经过滤沙缸,水中的微粒及未被毛发收集器截留的杂质便会被沙缸里的石英沙隔住,留在沙面上;
D、每隔一段时间便要清洗沙缸,去除留在沙面上的杂质;
E、只要将水流方向逆向,池水经沙缸底部排涌向上便会带走留存在沙面上的杂质,经排水管排出,这些将由切换阀门来完成。
(2)安装:
安装过滤器的位置应越接近泳池越好,更应在水位线0.5米以下,另外要确保安装过滤器的地方设有排水口。
(3)过滤沙数量
为了使过滤器维持高效能,应依据沙缸型号板上所指示数量放入0.5mm至0.7mm大小的石英沙,按下列步骤安放:
A、当过滤器已安装在适当的位置并已和连接的水管接驳妥当便可装沙;
B、将盖子和紧固带拿开;
C、倒入规定数量的沙在过滤器内(一般为沙缸高度的2/3);
D、清洁过滤器中的沙子;
E、把盖子及紧固带放回原位。
注意:在改变选择器阀门前,必须先停止水泵的工作。
二、循环水泵:
(1)安装:
安装于本系统的水泵都是特为泳池而设计的,全部都带有毛发收集器,每个泵都达到欧洲的标准。
A、水泵要安装于水平面及底于水平面;
B、不应安装此水泵于水平面2米高的位置;
C、把水泵固定于泵座上以防止噪音及振动。
(2)水管接驳:
A、水泵出水管及回水管不能和水泵的泵台相连;
B、管道连接应保证其不漏水;
C、接驳水泵的回水管不小于水泵口的直径;
D、回水管可允许少许倾斜,以防止虹吸作用。
(3)电线接驳:
A、水泵需安装保险开关;
B、正确接驳电线。
(4)开泵前注意事项:
A、检查供电电压与频率与电机的要求是否一致;
B、确定毛发收集器里是否有水;
C、检查泵轴是否能随意转动;
D、检查毛发收集器盖子是否已收紧;
E、若是三相电机,检查电机的转向和散热风扇面转向箭头是否一致,需要时把其中两相供电调换;
F、若电机不能启动,请参照下列表格找出原因。
(5)启动
A、无水不可启动水泵;
B、把循环系统及按摩系统的控制阀门打开;
C、开启供电电源;
D、打开排气扇排气;
E、检查通电电机的电流,有需要时可调校限流保险制。
(6)保养事项:
A、进行水泵检修时,把水泵壳底下的塞子松开排水,拆开泵头进行润滑机械密封;
B、确保机房内空气流通及干燥。
(7)故障原因及解决办法;
故障
原因
解决方法
当水泵不能吸动水
有空气进入水泵的回水管
检查水泵回水管的垫片及接管位置有否缺漏
毛发收集器顶盖漏气
清理胶圈及盖面再收紧
电机逆转
把三相供电电源的两相互换
水泵流量大小
有空气进入水泵回水管
检查水泵回水管的垫片及接管
吸水头损耗
避免用阻力大的水管配件
电机逆转
把三相供电电源的两相互换
供电电压不正常
检查来电电源
毛发收集器阻塞
清理毛发收集器
三、投药泵
本水处理系统安装了自动投药泵,药水桶分别为PH值调整剂桶,消毒剂桶及混凝剂桶。
混凝药物——当池水混浊不清时(主要受空气中灰尘和泳者身体油脂、汗渍等影响),需投加混凝药物如聚合氯化铝,明矾等与池水中微粒产生结合,经过回水管道往过滤沙缸。
PH值调整剂药物——当池水中PH值低于7.2或高于7.6时,应向池水中投加碳酸钠及盐酸(即PH值调整剂)。
消毒剂药物——采用次氯酸钠消毒剂,投加量宜按1～3mg/L设计,并按池水中的余氯量自动或手动调整投加量,当采用氯片消毒时,应采用湿式投加方式,次氯酸钠溶液的配制浓度宜为1～3mg/L的氯消毒液。
启动投药泵前,需检查药水桶中的药量(液体);
应经常对池水进行PH值的检测,国标为6.8~8.5,此项为最简易的测试方法,以保持水池中的酸碱值,防止细菌的大量产生。
天气的变化也可影响池水的水质,也直接影响药物的投加量;
四、泳池的日常维护请参照«泳池保养须知»
