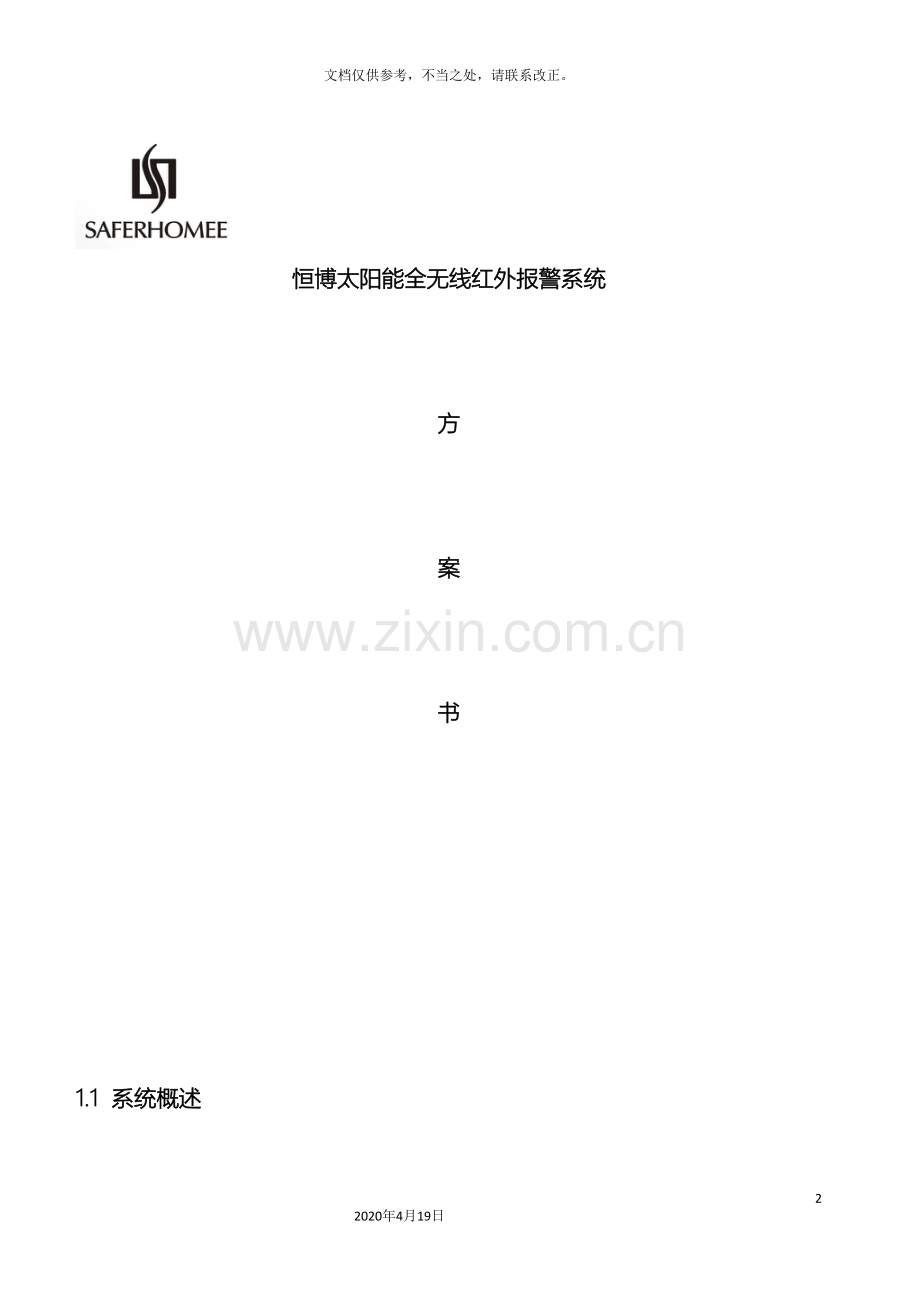

恒博太阳能全无线红外报警系统

方

案

书

1.1 系统概述
当前，随着经济的发展，一个个新的小区建起，人们对小区的设备安全防范越来越重视，采取了许多措施来保护小区的安全。就小区周界防范而言，当前常见的防范手段主要有以拉铁丝网为代表的机械类防范和以电子围栏、红外对射等为代表的电子类防范两大类。传统机械类防范虽然造价成本低，但也存在有碍美观，犯罪分子易破坏而不能有效地防止坏人的入侵等缺点；而以威慑、阻挡为主要目的的电子围栏虽能起到一定的防护作用，但因造价成本高、缺乏观赏性，且存在伤及人身安全等不利因素而不能普遍推广；红外对射作为一种成熟的电子类防范手段，虽然对安装环境、安装场所有一定的要求，但因其造价适中，隐形安全而备受人们关注。现在，全国各地区的小区都在迅速地开展建设现代化的智能防盗活动，对其中的安全防范系统、监控系统等提出了更高的要求。犯罪分子很容易有从围墙进入小区作案，为了使不该发生的意外损失降到最低程度，必须要有一套专门的安全设备与操作人员，来维护和管理厂区的财产安全不受任何侵害。当前比较安全有效的方法是：1、在小区的四周围墙上装上无线红外探头，它是利用人眼看不见的红外线相互之间构成一个防护网，安全性极高。2、报警主机由专人来管理，报警时主机上会显示报警的防区，显示的防区就代表该方位有人入侵，因此报警中心必须要有人值守，以便警情得到迅速处理。

1.2 设计依据
1) 《安全防范工程程序与要求》（GA/T75-94）；
2) 《民用建筑电气设计规范》（JGJ/T16-92）；
3) 《工业企业通信设计规范》（GBJ42-81）；
4) 《主动红外入侵探测器》（GB10408.4-89）；
5) 《安防防范系统验收规则》（GA308- ）；
6) 《安全防范系统通用图形符号》（GA/T74-94）；
7) 《防盗报警控制器通用技术条件》（GB12663-90）；
8) 《中华人民共和国公共安全行业标准》（GA38-92）；

1.3 设计原则
1） 先进性
本系统设计中采用了当前世界上先进的太阳能全无线主动红外对射装置和智能型无线报警主机，按照国际上成熟的系统结构进行工程安装。
2） 扩展性
整个系统的设计满足当前工程所需的各方面实际要求，同时也充分考虑到以后系统升级扩展的需要，如在其它区域增加探头、报警系统与视频监控系统联动防范、利用网络平台实现多系统远程操控等，我们为系统都留有足够的扩展空间。
3） 安全性和可靠性
系统设备均选用技术先进、性能可靠的成熟产品，所有这些设备的技术参数均符合国家有关标准的规定。其中太阳能全无线主动红外对射是采用成熟的太阳能光伏电池技术和已广泛应用的调频跳频无线信号传输技术，结合主动式红外对射原理，所研制出来的新一代周界入侵探测器。与有线的红外对射、红外光栅、红外护栏、红外光墙相比，太阳能全无线对射具有误报率低、抗干扰性好、环境适应能力强等特点，而且可有效地防止有线报警系统因雷击导致的全系统瘫痪。
4） 实用性和经济性
整个系统简单实用，用户操作、安装、维护都比较简单，完全满足用户的实际需要，最大限度的为用户节约投资，同时也符合国家对节能环保的产业发展需要。

1.4 设计原理
太阳能全无线对射与普通有线对射的工作原理是相同的，每组对射探头均由一个发射端和一个接收端组成（以两束红外线为例）。 发射端发射经调制后的红外线，红外线构成了探头的保护区域（图 1 ）。如果有人企图跨越被保护区域，则两条红外线被同时遮挡，接收端输出报警信号，触发报警主机报警（图 2 ）。如果有飞禽（如小鸟、鸽子）飞过被保护区域（图 3 ），由于其体积小，速度快于被保护区域，则发射端认为正常，不向报警主机报警。

不同点在于太阳能无线对射完全不需要铺设任何电源线和信号线（如图4），因为我们在每对对射两端的正面分别加装了一片到四片不等的非晶硅太阳能电池板，内置可充电磷酸铁锂电池，在户外普通自然光条件下就能转化出足够的电能来保障对射的工作和充电需要。一般来说太阳能板的供电能力要远大于对射本身功耗，从而保证了晚上无光线或连续一年阴雨天也能照常工作；信号方面，对射接收端（S端）内置无线信号发送模块，报警信号经过FSK调频+跳频无线传输到后端主机，在符合国家相关政策法规的前提下，尽可能用大功率以保证对射与主机间的无线距离。由于是户外产品，为了保障一定的使用年限，对整个对射腔体做了全密封处理，防尘防水等级达到IP66级。如图（5）所示：

图 5

创造专利证书 实用新型专利证书 3C认证证书

产品检测报告 CE认证 FCC认证

1.5 设计思路及系统组成
XX区占地？平方米，围墙周界长度？多米，为了防止有外来人员侵入造成不必要的损失，需要在该厂区安装红外对射进行周界防范。考虑到传统有线对射安装时挖沟布线工期较长，而且施工维护麻烦，因此我们决定选用恒博牌太阳能全无线红对射，该产品采用太阳能供电和无线通讯技术，拥有国家颁布的专利证书以及3C认证和检查报告，在甘肃多个地方拥有案例和良好的口碑。
该厂区的周界报警设计方案：前端采用太阳能无线红外对射（红外距离100米，无线信号距离2公里），后端采用无线报警主机，整个周界报警系统实现全无线安装。
预计该周界报警系统需要的产品如下：1台工程报警主机、XX对三光束太阳能对射、XX对对射安装支架。系统拓扑图如下：

1.5.1 红外对射部分

产品型号：HB-T001Q3/HB-TOO1R3
产品名称：三光束太阳能全无线对射

产品型号：HB-T001R4
产品名称：四光束太阳能全无线光墙

产品型号：HB-T001R6
产品名称：六光束太阳能全无线光墙

（1）产品特点及功能
◆ 太阳能供电，无需外接电源线。
◆ 无线调频+跳频信号报警，无需外接信号线。
◆ 无线调频+跳频信号报警，解决了无线信号容易被干扰和误收误报的问题。
◆ 采用数据编码方式，做到6万对光墙不重码。
◆ 采用二次调制编码的光信号，避免多对对射和光墙之间的红外光相互干扰问题。
◆ 抗强光干扰，并有光扰提示。
◆ 具有故障自检，并向主机报告的功能。
◆ 具有安装后因刮风等原因造成偏移并向主机报告的功能。
◆ 具备2光束、3光束、4光束、6光束、8光束等款式，可选择防范高度。
◆ 4光束、6光束、8光束光墙本端带扬声器，具有现场报警功能。
◆ IPX6（耐水性）防水等级，室外使用寿命长达8年。

（2）技术参数
红外距离
HB-T001Q3 实用60米
HB-T001R3&HB-T001R4&HB-T001R6&HB-T001R8 实用100米
无线发射距离
HB-T001Q3
HB-T001R3&HB-T001R4&HB-T001R6&HB-T001R8 开阔地3公里
红外光束数
3光束、4光束、6光束、8光束
无线发射频率
HB-T001Q3&HB-T001R3&HB-T001R4&HB-T001R6&HB-T001R8 433MHz调频+跳频
24小时最大触警次数
HB-T001Q3&HB-T001R3 ≤50次
HB-T001R4&HB-T001R6&HB-T001R8 1分钟报警音≤3次
工作电压
3.3V
储电类型
可充型磷酸铁锂电池
电池容量
HB-T001Q3&HB-T001R3&HB-T001R4&HB-T001R6&HB-T001R8
发送端500mAh,接收端1000mAh
静态工作电流
HB-T001Q3&HB-T001R3&HB-T001R4 发送端≤0.5mA，接收端≤0.5mA
HB-T001R6 发送端≤0.75mA，接收端≤0.75mA
HB-T001R8 发送端≤1 mA，接收端≤1mA
红外光波长
940nm±20nm
太阳能电板输出电流
HB-T001Q3&HB-T001R3 1800Lx光照情况下≥2mA
HB-T001R4 1800Lx光照情况下≥4mA
HB-T001R6 1800Lx光照情况下≥6mA
HB-T001R8 1800Lx光照情况下≥8mA（注：普通雨天户外光照度约 LX）
工作环境适应温度
-30℃~70℃
外型尺寸
HB-T001R3 340×84×45（mm）
HB-T001R4 590×84×45（mm）
HB-T001R6 840×84×45（mm）
HB-T001R8 1090×84×45（mm）
安装图片：

1.4.2 无线报警主机部分

产品名称：工程报警主机
产品型号：HB-G250

功能简介
◆ 8个有线992个无线可编程防区。
◆ 含键盘，15V电源适配器，无线接收模块。
◆ 支持Ademco contact Id通讯协议。
◆ 4 种布防方式：全局布防、半局布防、远程布防、遥控布防。
◆ 6 种防区类型：全局防区、半局防区、门铃防区、屏蔽防区、旁路防区、紧急防区。
◆ 密码键盘撤防、无线遥控撤防、远程撤防、接警撤防四种撤防方式。
◆ 可用遥控器进行布防、撤防、紧急报警等操作。
◆ 1组6位用户密码，1组6位设置密码均可自行修改。
◆ 可远程控制，可外接监听头，可远程监听现场警情。
◆ 可拨打2组电话号码（固定电话或手机号码）和2组报警中心号码。警情触发时，循环拨号。
◆ 远程控制、防区类型、电话线检测及相关参数可经过键盘按需要进行设置。
◆ 具有RS-485对外通信端口，外挂联动模块、网络通信模块可实现视频联动及远程报警功能。
◆ HB-G250FM（软件型）经过RS-232串口与PC机连接可实现电子地图功能。

1.5.3无线信号转发器（HB-ZFQ）

功能简介
◆ 无线信号转发器的主要功能是当报警主机接收太阳能全无线对射（或报警主机）的无线信号距离超出产品本身无线距离规格时，经过该设备的转发使无线信号距离增加一倍, 从而使主机能正常接收全无线对射（或报警主机）发出的无线信号。
◆ 公司生产了两款不同频率的无线信号转发器，分别可转发230MHz/433MHz频率的太阳能全无线对射的无线信号。
◆ 当报警主机与探头间的距离超出一个转发器的无线转发能力时，则需再添加一个或多个转发器，从而使报警主机能正常接收探头发出的无线信号。转发器共分四级：一级，二级，三级，四级，逐级转发，主机能接收任何一级转发器发出的无线信号(此功能只针对433MHz频率的转发器)。
◆ 单个无线信号转发器可转发的无线防区为50个（根据实际需要转发防区还可进一步扩充）。

1.6 系统配置
根据客户所提供的厂区平面图，结合实际的安装环境、边界防范长度及整体工程预算，现将该系统的具体配置统计如下：（见配置单）
