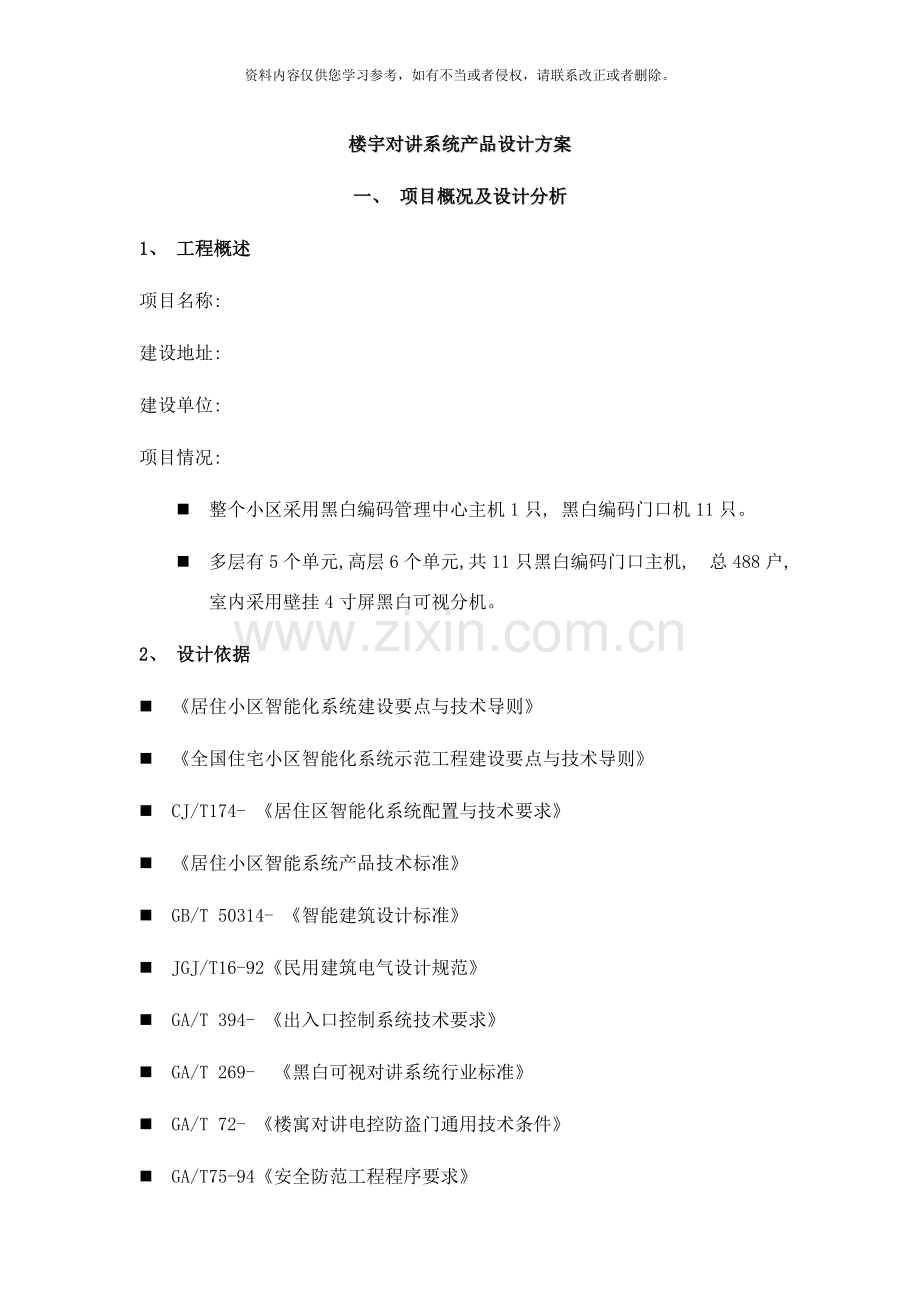

楼宇对讲系统产品设计方案
一、 项目概况及设计分析
1、 工程概述
项目名称:
建设地址:
建设单位:
项目情况:
n 整个小区采用黑白编码管理中心主机1只, 黑白编码门口机11只。
n 多层有5个单元,高层6个单元, 共11只黑白编码门口主机, 总488户,室内采用壁挂4寸屏黑白可视分机。
2、 设计依据
n 《居住小区智能化系统建设要点与技术导则》
n 《全国住宅小区智能化系统示范工程建设要点与技术导则》
n CJ/T174- 《居住区智能化系统配置与技术要求》
n 《居住小区智能系统产品技术标准》
n GB/T 50314- 《智能建筑设计标准》
n JGJ/T16-92《民用建筑电气设计规范》
n GA/T 394- 《出入口控制系统技术要求》
n GA/T 269- 《黑白可视对讲系统行业标准》
n GA/T 72- 《楼寓对讲电控防盗门通用技术条件》
n GA/T75-94《安全防范工程程序要求》
n SJ/T11141-1997《LED显示屏通用规范》
n GB4208-93《电子产品外壳防护标准》
n 《供配电系统设计规范》
n GB50339- 《智能建筑工程质量验收规范》
n GA 308- 《安全防范工程验收规则》
n GB50168-92《电气装置安装工程电缆线路施工及验收规范》
n GBJ232-1992( ) 《电气装置安装工程施工及验收规范》
n GB50303- 《建筑电气工程施工质量验收规范》
n 本公司有关施工、 施工质量、 安全生产、 技术管理等文件
n 其它相关设计验收规范及标准:
n 《月季花园楼宇对讲子系统设备投标统一要求》
n 施工图纸
3、 系统需求分析
坚持应用先进, 有发展、 有后援, 能满足并适应住户需求的技术; 应用的产品成熟可靠, 具有易集成、 扩展、 操作、 维修的特性, 同时尽可能降低系统整体造价的原则, 经过计算机网络技术, 实现各子系统的设备、 功能和信息的管理集成, 使其成为一个互相关联、 统一和协调的系统, 实现真正意义上的统一、 实用、 高效、 便利。在项目总体建设中遵循以下几点原则:
1、 适用性
根据小区工程概况及开发商对于楼宇对讲系统的功能及性能要求, 同时考虑到小区住户的需求, 需要为本项目选择适合的产品以满足系统在功能、 使用、 外观、 环境等方面的需求。
2、 经济性
楼宇对讲做为小区安全防范系统里面重要的一个组成部分, 在选择和设计时应选择质优、 价廉的产品, 使用有限的资源满足系统的功能、 性能要求, 获得最优的性价比。
3、 可靠性
在选择和设计产品时我们应充分考虑楼宇对讲系统各组成部分的可靠性要求, 加大系统安全工作余量; 在完成规定功能的前提下简化系统设计结构, 加强系统可靠性。
4、 安全性
楼宇对讲是小区门禁控制的一个主要手段, 系统本身的安全性具有较高的需求, 因此在选择和设计产品时应充分考虑系统结构安装、 信息传输控制、 系统防暴、 防雷、 防潮、 防盐雾等各个方面的安全需求, 以配合小区人防、 物防以及其它技防设施提高小区的安全性。
5、 先进性、 兼容性、 可扩展性
楼宇对讲系统设计应充分考虑系统的先进性, 保证系统的功能、 性能满足小区安全保障的实际需求; 应充分考虑系统的兼容性, 以保证安全防范系统设备之间能够得到很好的搭配, 提高系统性能; 应充分考虑系统的可扩展性, 以便在增加最少成本的情况下实现功能上的改变和升级、 满足系统随时间变化而增加的功能改变需求。
6、 维修性与维护保障性
系统的可维修性与维护性是保证系统正常工作的关键因素, 需要在最短的时间内, 用最简单的手段解决系统运行过程当中出现的问题, 排除故障, 恢复系统运行, 才能够保证使用者的使用不受太大影响。因此系统在选择和设计时应充分考虑系统维修、 维护的快捷、 方便。
二、 产品方案设计
1、 产品选型
根据对项目楼宇对讲系统需求的分析, 及相应的设计目标、 设计原则, 我们推荐使用振威安全技术发展有限公司研发、 生产的C-5楼宇对讲系统。
振威C-5新一代模拟系统, 是基于过去原有老模拟系统的延伸, 系统兼容可视、 非可视、 楼宇、 别墅、 直呼、 编码等系统综合联网, 采用”485”总线方式进行组网。其系统结构有着独到的优势及核心价值。特别是: 组网灵活、 安装维护方便快捷、 升级简单、 增值不加价等特点, 是当前国内其它模拟系统厂商所不具备的独到核心优势, 是模拟对讲系统的新一代革命。
1、 C-5核心优势
C-5智能社区系统采用单一5类线平衡差分传输技术: 把原模拟基带传输信号经过技术转换成平衡差分传输信号, 大大提高了系统抗共模干扰能力, 从根本上克服了视频、 音频及数据信号之间的干扰问题, 当前, 这种布线方式在楼宇对讲行业尚属首创, 其系统优势无可比拟! 在行业发展史上, C-5系统亦具里程碑式的意义。
组网一线通, 稳定又便捷。可谓”一线即通·全球首创”。可视联网、 防区报警、 刷卡联网、 信息发布等信号均由一根五类线实现, 增加功能时不需另外布线。
2、 辅助技术优势
远程图像信号程控补偿技术——系统计算机软件可根据联网主机距离管理中心机距离的远近不同设置各个主机的视频补偿增益, 使得联网主机不论距离的远近, 传输到管理中心处的图像效果能保持一致性并达到理想效果; 联网视频实现智能增益补偿, 保证联网视频的清晰度和一致性。
宽带视频信号的电路交换技术——由于彩色图像是属于高频信号, 当远距离传输彩色视频信号时, 会出现图像彩色丢失的现象。经过该宽带视频信号的电路交换技术的处理后, 能确保视频信号传输带宽的稳定性,保证远距离传输彩色图像时不会丢失彩色效果。
多重防雷设计技术——系统采用多重阻断和泄放浪涌电流之设计, 经过的光电、 变压器隔离及气体放电管与压敏电阻的双重保护, 有效保证联网系统安全运行, 有效防止雷击引起的设备损环。
抗静电设计技术——分机和主机皆采用防静电设计, 确保设备完全稳定运行。
高压电源供电技术——恒定功率下, 线损大幅降低, 能达到远距离传输, 有效减少电源数量。
电源自动转换技术——交流电停电后电源会自动转换到蓄电池只给系统的对讲部分供电, 系统的视频部分自动关闭, 可有效延长蓄电池的供电时间。
统一分机接口——C-5系统全系列分机全部都统一接口, 可随意更换, 更无联网与非联网之差别。
3、 成本优势
线材成本——系统联网、 楼内主干及分户线全部采用五类、 超五类线传输, 线材成本下降50%以上, 大大的降低了项目的线材成本, 提高工程商的利润空间。
辅料成本——五类线和超五类线的运用使得对工程的管路要求降低, 不用要求管路的粗细程度, 直接降低了项目的管路等辅料成本; 更有利于管路较细的工程施工。
施工成本——系统采用标准的V型插拔式接插件和标准的RJ-45网络接口, 使得施工更便捷, 有效的降低施工工时, 施工成本可降低一半;
库存成本——C-5系统全系列分机全部都统一接口, 可随意配置, 无联网与非联网之差别, 可有效降低库存, 提高资金的利用率;
4、 工程施工优势
工程施工工艺标准、 清晰——系统各组件之间采用的统一的V型接插口和标准的RJ-45的网络接口连接, 同时在所有的接口处都有统一的、 非常清晰的接线标注, 这样接线容易, 接口清晰可变, 使得施工工艺有了一致性, 提高了系统施工工艺的规格。由于施工的标准化作业, 系统在安装调试时的出错率会大幅下降达到80%以上, 大大提高了系统的一次性合格率, 能让工程得以顺利完工。
5、 服务优势
降低故障报修, 用的放心、 省心——经多年的客户服务数据统计分析表明: 在楼宇对讲行业中的日常报修中, 有80%的报修故障来自于工程施工的不良、 线材的不匹配以及现场的二次作业引起的。C-5系统标准化、 统一的接插件作业可大大减少因现场的各种问题面导致的故障报修, 再配以C-5系统的稳定运行, 能够大大降低维修率, 节省维护费用。使得工程商在系统的维护方面得心应手, 轻松自如。
另外, 由于系统标准化接插件和RJ-45的标准网络接口的应用, 即使是要更换系统中的某一组件时, 那也只是举手之劳的事情, 几分钟就能够更换好一个组件, 再也无需去硬记或者去分辨纷繁复杂的连接线。
楼宇对讲系统由管理中心机、 围墙机、 联网交换机、 切换器、 门口主机、 单通道模块、 室内分机、 系统电源、 电控锁、 闭门器及智能家居管理上位机软件等组成。
2、 产品结构设计
1、 小区楼宇对讲系统联网结构设计
n 保安控制中心设计
配置1台联网交换机, 联结系统联网线路; 每台联网交换机提供12个联网接口, 可根据需要连接多路单元联网总线、 管理中心机、 围墙机的线路。
配置1台管理中心机, 与单元门口主机、 住户分机、 小区围墙机的设备进行可视或非可视对讲, 并提供相应远程开锁控制功能。管理中心机连接至联网交换机。
另配置1台计算机, 安装振威公司提供的小区对讲系统管理软件, 可进行日常的住户数据库、 家庭安防、 读卡门禁、 巡更等功能管理; 计算机连接至管理中心机。
n 小区出入口设计
在小区主要入口配置1台小区围墙机( 区口机) , 每个入口配置一台, 访客进入小区之前可主动或者经过保安人员经过围墙机呼叫管理中心或者业主分机, 进行身份确认, 可接受远程开锁, 也可根据需要加装读卡门禁进行出入口控制; 围墙机连接至联网交换机。
n 单元联网设计
每个住宅单元需要配置1台单通道切换器, 整个小区共配置11台单通道切换器, 实现单元及小区联网线路切换功能, 连接单元联网线路、 单元门口主机以及单通道模块; 单通道切换器接口采用插接式便于施工和维护; 应放置在单元内部的合适位置以便相关设备的连接和布线。
单通道联网切换器手拉手联网至联网交换机, 交换机至最有远一台切换器距离控制在600米以内; 超出时需要使用视频中继器对视频信号进行放大, 可延长距离至1200米左右; 超长距离联网时需要采用光纤设备进行远距离传输。
2、 单元楼宇对讲系统结构设计
n 入口设计
在每个单元入口处配备1台门口主机, 整个小区共配置11台门口主机, 每台门口主机都可呼叫室内分机或者管理中心机, 提供锁控功能, 别墅门口主机可呼叫室内分机, 但不能呼叫管理中心机, 在门非活动门根据相应尺寸开口安装或者在入口墙体上根据相应尺寸开口安装, 将门口主机安装于良好的目视水平高度, 可视主机安装应避免太阳直射, 否则会造成图像质量不佳, 建议门口主机安装高度以摄像头中心距离站立面155~165CM为标准。
n 楼层设计
在单元各楼层弱电井道或者桥架等适合位置配置单通道模块, 提供户级隔离, 房号编解码等功能, 每个单通道模块最多可连接4台室内分机, 因此需配置130台单通道模块。
系统耗电会因线路及工作设备数量变化而变化, 因此我们在单元楼层弱电井道或者桥架等适合位置配置系统电源, 对系统供电进行补充, 满足系统工作需求。
n 住户内部设计
在每个住宅内部入口附近配置1台室内分机, 室内分机可根据不同的功能、 外观进行选型; 在入口附近墙体上适当位置进行安装, 安装高度应在适合于大人小孩等具有使用能力的对象能够方便使用的位置。
3、 系统供电设计
需要为每个管理中心机、 围墙机、 联网交换机等联网设备配置一个电源供电; 需要为每个单元配置相应足够满足系统工作要求及余量的电源, 单元内部每6个模块配置1台电源, 第一台电源应连接在单通道切换器上, 其它电源应连接在6个模块的线路中间, 使其取得最好的供电效果; 根据小区模块的具体数量及管理机和围墙机的数量, 因此整个小区需配置31台电源; 多个电源供电时, 上下电源之间的电源正、 负极应予断开, 然后经过RV0.5的电源地线将所有电源的地端连接起来, 改进系统通信。供电系统应从24小时公共用电中引出。
4、 其它注意事项
不可将系统设备安装于太阳直接曝晒、 雨淋、 高温、 雪霜、 化学物质腐蚀及灰尘太多的地方。
所有线接头应该用焊接的方法, 确保线路接头的接触良好, 为了以后检修方便和系统稳定, 所有联网线的接头不能放在管内和容易水浸的地方。
220V直接供电的设备, 应该安装在小孩不易触及的地方; 系统布线应远离干扰源, 在附近存在强电磁干扰的情况下应事先设计好抗干扰措施; 与交流供电系统传输线路应保持50CM以上的距离。
3、 系统功能
1、 基本功能
n 单元门口主机: 可呼叫分机、 管理中心机, 并与之对讲; 可连接电控锁。
n 别墅主机: 可呼叫分机, 并与之对讲; 可连接电控锁。
n 可视室内分机: 可为呼入的门口主机、 围墙机开锁; 可监视单元门口主机; 可呼叫管理中心机; 可向管理中心紧急求救报警。
n 管理中心机: 可为呼入的单元门口主机、 围墙机开锁; 可监视单元门口主机、 围墙机( 不能监视别墅主机) ; 可呼叫室内分机并与之对讲; 可接收并记录室内分机紧急报警信息。
n 围墙机: 可呼叫管理中心机、 室内分机, 并与之对讲; 可连接电控锁。
2、 扩展功能:
n 单元门口主机、 围墙机密码开锁。
n 单元门口主机、 围墙机刷卡开锁。
n 室内分机连接8防区报警探测器, 传送警情至上位机。
n 二次门前扩展主机 在排屋片区中, 每户各设置一台二次门前确认机

三、 性能指标及技术参数
1、 系统性能指标
环境条件:
环境温度: -25℃～+70℃
相对湿度: 10%～95%
大气压力: 86～106Kpa
外壳防护等级: IP33
电源电压范围: 交流输入: 180~270 直流输出: 18~35V
电源自动切换: 主电源断电时能自动切换到备用电源, 来电后又能自动转回主电源工作, 主电源能对备用电源自动充电。UPS供电时系统可主动切断视频电路, 仅使用音频及控制电路, 节省耗电量, 保证系统断电后的长时间工作。
电气性能:
音频响应300-3400HZ, ±3db/1000HZ
谐波失真≤5%
应答通道 信噪比≥35db
主呼通道 信噪比≥40db
应答通道音频输出不失真功率≥100mW
主呼通道音频输出不失真功率≥5mW
振铃声级≥70db
开锁输出电压: DC12V
2、 技术参数

n 管理中心机－6805
功能配置:
可呼叫任一网内分机
接收报警信号, 声光报警, 记录存储显示
条报警信息循环存储
接受所有分机及主机的呼叫, 可为主机开锁
显示呼入分机房间、 主机号码
可监视任一单元门口主机
可外接摄像头, 呼叫室内分机时传送图像
LCD中文信息显示

技术规格:
工作电压: DC 18~35V
静态电流: ≤90mA( 35V)
工作电流: ≤350mA( 35V)
显示屏幕: 4”彩色CRT 分辨率: ≥450线
环境温度: －10~＋55℃
环境湿度: 10%~95%
外型尺寸: 420×372×137
安装方式: 平放
接口类型: RJ45

n 联网交换机－4400
功能配置:
12路可任意配置RJ45接口
联网语音、 视频通道控制功能
联网数据并行通信控制功能
标准1U尺寸
双重防雷接口
程序控制, 远距离自动视频传输放大补偿

技术规格:
工作电压: DC 18~35V
静态电流: ≤150mA( 35V)
工作电流: ≤200mA( 35V)
环境温度: －25~＋70℃
环境湿度: 10%~95%
外型尺寸: 441.6×208×44.6mm
安装方式: 平放或壁挂
安装尺寸: 水平×竖直中心孔距 360×240mm
接口类型: 12路RJ45接口, 直插式直流电源接口

n 围墙机－6831D
性能说明:
红外LED夜间照明
LED夜光键盘
LCD显示屏幕
可公共密码开锁
可呼叫住户分机, 可呼叫管理中心主机
软件升级接口
内置感应卡读卡门禁
提供12V直流及常开、 常闭等开锁输出, 兼容不同电控锁具

技术参数:
工作电压: DC 30~35V
静态电流: ≤50mA
工作电流: ≤250mA
摄像头: 1/3”彩色CCD , 可视角度54°, 最低照度: 0.1Lux, 镜头: f=6mm
环境温度: －10~＋70℃( LCD)
湿度: 10%~95%
射频频率: ID卡: 125KHz 读卡类型: EM或Mifare
外壳材料: 铸铁( 防爆)
外型尺寸: 375×135×75mm
安装方式: 嵌入式安装
安装尺寸: 铁门开口337×110×45mm; 墙体开口367×127×67mm
接口类型: 插拔式接口

n 联网切换器－4300
功能配置:
单元联网语音、 视频通道控制功能
双重防雷联网接口
联网及单元内信号隔离
可选交流断电时自动关闭系统视频保留语音功能

技术规格:
工作电压: DC 30~35V
静态电流: ≤30mA
工作电流: ≤90mA
环境温度: －25~＋70℃
环境湿度: 10%~95%
外型尺寸: 162×90×38.5mm
安装方式: 平装或U型导轨固定
安装尺寸: 平装 竖直中心孔距为82mm, U型导轨( E/AL NS 35)
接口类型: RJ45单元内部接口, 插拔式联网接口

n 单元主机－2500D( 别墅片区机及多层与高层主机)
性能说明:
红外LED夜间照明
LED夜光键盘
LED显示屏幕
可连接200×4台住户分机
可公共密码开锁或户户密码开锁
可呼叫住户分机, 可呼叫管理中心主机
开门按钮接口
门状态检测接口
软件升级接口
内置感应卡读卡门禁
提供12V直流及常开、 常闭等开锁输出, 兼容不同电控锁具

技术参数:
工作电压: DC 30~35V
静态电流: ≤50mA
工作电流: ≤250mA
摄像头: 1/3”彩色CCD , 可视角度54°, 最低照度: 0.1Lux, 镜头: f=6mm
环境温度: －10~＋70℃( LCD)
湿度: 10%~95%
射频频率: ID卡: 125KHz 读卡类型: EM或Mifare
外壳材料: 铝合金
外型尺寸: 424×140×52mm
安装方式: 嵌入式安装
安装尺寸: 铁门开口416×108×38mm; 墙体开口416×108×69mm
接口类型: 插拔式接口

n 单通道模块－4110
性能说明:
可连接不同户内4台室内分机
兼容非可视分机

技术参数:
工作电压: DC 30~35V
静态电流: ≤15mA
工作电流: ≤90mA
环境温度: －25~＋70℃
湿度: 10%~95%
外壳材料: 塑料
外型尺寸: 162×90×38.5mm
安装方式: 平装或U型导轨固定
安装尺寸: 平装 竖直中心孔距为82mm, U型导轨( E/AL NS 35)
接口类型: 插拔式主干接口, RJ45分户接口

n 室内分机－ 3051
性能说明:
对讲、 开锁、 监视功能
呼叫管理中心、 紧急求助功能
文字信息存储

技术参数:
工作电压: DC 30~35V
静态电流: ≤25mA
工作电流: ≤250mA
显示屏幕: 4”黑白CRT : ≥450线
环境温度: －10~＋55℃
湿度: 10%~95%
外壳材料: 塑料
外型尺寸: 210×220×68mm
安装方式: 壁挂式安装
安装尺寸: 壁挂:水平中心孔距60mm 嵌入: 224(高)×230(宽)×57(深)mm
接口类型: RJ45

开关电源－4055
性能说明:
过压保护
过流保护
过热保护
短路保护
防雷保险
断电保护
内部预留1个U型导轨( E/AL NS 35) , 可固定其它设备

技术参数:
交流输入: AC180~270V 50~60HZ
直流输出: DC 35V / 1.4A
环境温度: －25~＋70℃
湿度: 10%~95%
外壳材料: 铁箱
外型尺寸: 402.6×268.6×72mm
安装方式: 平装
安装尺寸: 水平安装孔距 370mm
接口类型: 接线柱

四、 系统示意图
( 本工程设备图片以前面介绍为准, 下图图片仅为系统示意用)
