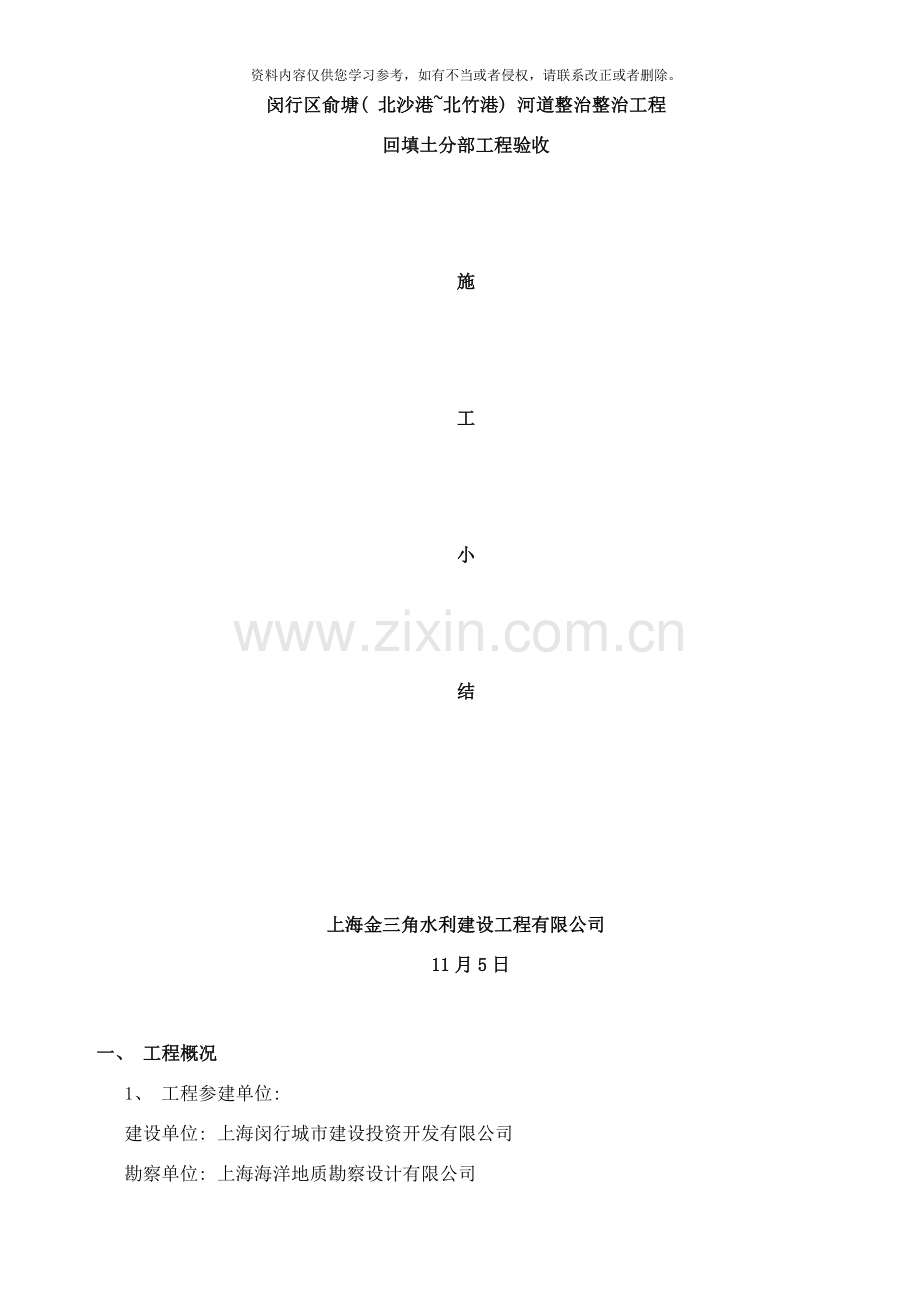

闵行区俞塘( 北沙港~北竹港) 河道整治整治工程
回填土分部工程验收

施

工

小

结

上海金三角水利建设工程有限公司
11月5日

一、 工程概况
1、 工程参建单位:
建设单位: 上海闵行城市建设投资开发有限公司
勘察单位: 上海海洋地质勘察设计有限公司

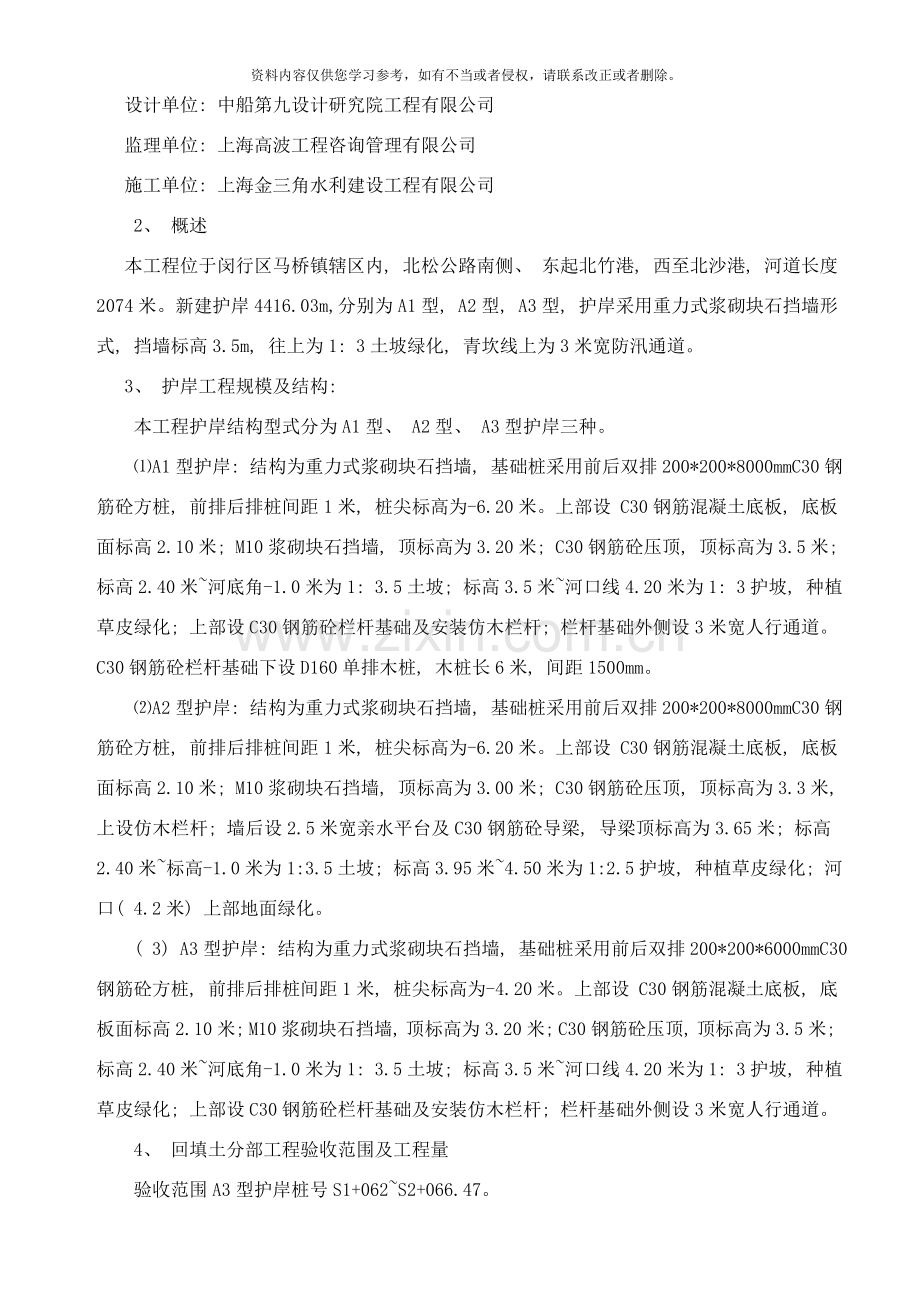

设计单位: 中船第九设计研究院工程有限公司
监理单位: 上海高波工程咨询管理有限公司
施工单位: 上海金三角水利建设工程有限公司
2、 概述
本工程位于闵行区马桥镇辖区内, 北松公路南侧、 东起北竹港, 西至北沙港, 河道长度2074米。新建护岸4416.03m,分别为A1型, A2型, A3型, 护岸采用重力式浆砌块石挡墙形式, 挡墙标高3.5m, 往上为1: 3土坡绿化, 青坎线上为3米宽防汛通道。
3、 护岸工程规模及结构:
本工程护岸结构型式分为A1型、 A2型、 A3型护岸三种。
⑴A1型护岸: 结构为重力式浆砌块石挡墙, 基础桩采用前后双排200*200*8000mmC30钢筋砼方桩, 前排后排桩间距1米, 桩尖标高为-6.20米。上部设 C30钢筋混凝土底板, 底板面标高2.10米; M10浆砌块石挡墙, 顶标高为3.20米; C30钢筋砼压顶, 顶标高为3.5米; 标高2.40米~河底角-1.0米为1: 3.5土坡; 标高3.5米~河口线4.20米为1: 3护坡, 种植草皮绿化; 上部设C30钢筋砼栏杆基础及安装仿木栏杆; 栏杆基础外侧设3米宽人行通道。C30钢筋砼栏杆基础下设D160单排木桩, 木桩长6米, 间距1500mm。
⑵A2型护岸: 结构为重力式浆砌块石挡墙, 基础桩采用前后双排200*200*8000mmC30钢筋砼方桩, 前排后排桩间距1米, 桩尖标高为-6.20米。上部设 C30钢筋混凝土底板, 底板面标高2.10米; M10浆砌块石挡墙, 顶标高为3.00米; C30钢筋砼压顶, 顶标高为3.3米, 上设仿木栏杆; 墙后设2.5米宽亲水平台及C30钢筋砼导梁, 导梁顶标高为3.65米; 标高2.40米~标高-1.0米为1:3.5土坡; 标高3.95米~4.50米为1:2.5护坡, 种植草皮绿化; 河口( 4.2米) 上部地面绿化。
( 3) A3型护岸: 结构为重力式浆砌块石挡墙, 基础桩采用前后双排200*200*6000mmC30钢筋砼方桩, 前排后排桩间距1米, 桩尖标高为-4.20米。上部设 C30钢筋混凝土底板, 底板面标高2.10米; M10浆砌块石挡墙, 顶标高为3.20米; C30钢筋砼压顶, 顶标高为3.5米; 标高2.40米~河底角-1.0米为1: 3.5土坡; 标高3.5米~河口线4.20米为1: 3护坡, 种植草皮绿化; 上部设C30钢筋砼栏杆基础及安装仿木栏杆; 栏杆基础外侧设3米宽人行通道。
4、 回填土分部工程验收范围及工程量
验收范围A3型护岸桩号S1+062~S2+066.47。
主要工程量: A3型护岸长1004.47米, 墙后土方回填。
5、 分部工程开工完工日期
本工程回填土分部工程从 月 日开始施工至 月 日完工。
二、 验收标准及规范
1、 上海市工程建设地方标准强制性条文
2、 上海市《水利工程施工质量检验评定标准》(试行)DGJ08-90-
3、 《水利水电建设工程验收规程》( SL223— )
4、 《水利水电工程施工质量检验与评定规程》( SL176— )
5、 上海市水利工程建设项目验收实施细则
6、 水利混凝土施工规范( DL/T5144- )
7、 水利水电工程测量规范( SL52-93)
8、 设计图纸
9、 招标文件
10、 其它有关标准
三、 工程质量控制
回填土
1、 回填前先清除基坑内的积水、 杂物及开挖面上的砼和砂浆硬固层。
2、 浆砌块石挡墙达到一定强度后进行土方回填, 回填前必须经监理工程师验收合格后。方可进入下道工序。
3、 回填土中不掺有有机腐殖质和石块、 砼块等大块材料, 不使用含水量过高的水下土或雨后土方, 也不得有成块的大型泥块。
4、 回填土采用黄褐色亚粘土, 按30厘米一层分层铺填, 采用蛙式打夯机分层夯实, 以达到设计干容重及密实度, 确保墙身的稳定性。
四、 文明施工及安全生产
我们对进入施工现场的施工人员进行安全宣传教育工作, 严格要求遵守文明工地安全施工条例, 在全体人员的共同努力和各相关领导的重视下, 整个过程中未发生一起工伤事故。
工程中可能发生安全事故的区域实施了事前防范控制措施, 在工程的各道工序施工中, 对局部发生的可能会影响到安全的隐患及时得到整改, 严格执行操作规程, 使工程施工过程的安全自始自终处于受控状态。
五、 工程质量检测情况
环刀共测试9组, 检测结果符合设计要求。
六、 分部、 单元工程质量评定情况

结构型式

单元工程名称

单元工程个数
施工单位自评
监理单位复核
合格
个数
优良
个数
合格
个数
优良
个数
A3型

1
回填土

合计

本分部工程共 个单元, 施工单位自评 个优良, 优良率; 。
监理单位评定优良 个, 优良率 : 。
七、 结论及自评意见
本工程在施工中得到了建设单位、 设计单位、 监理单位的配合和指导。回填土环刀试验经现场取样检测, 结果符合设计要求, 质保资料齐全, 符合设计及施工规范要求, 综合以上所述本次俞塘河回填土分部工程质量等级自评为优良。
上海金三角水利建设工程有限公司
11月5日
