资源描述

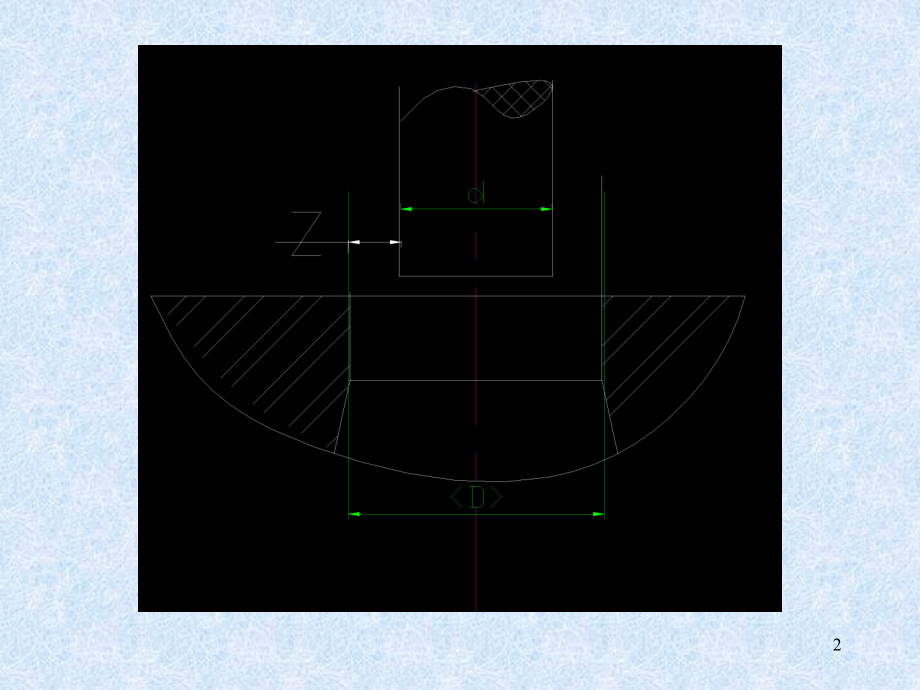

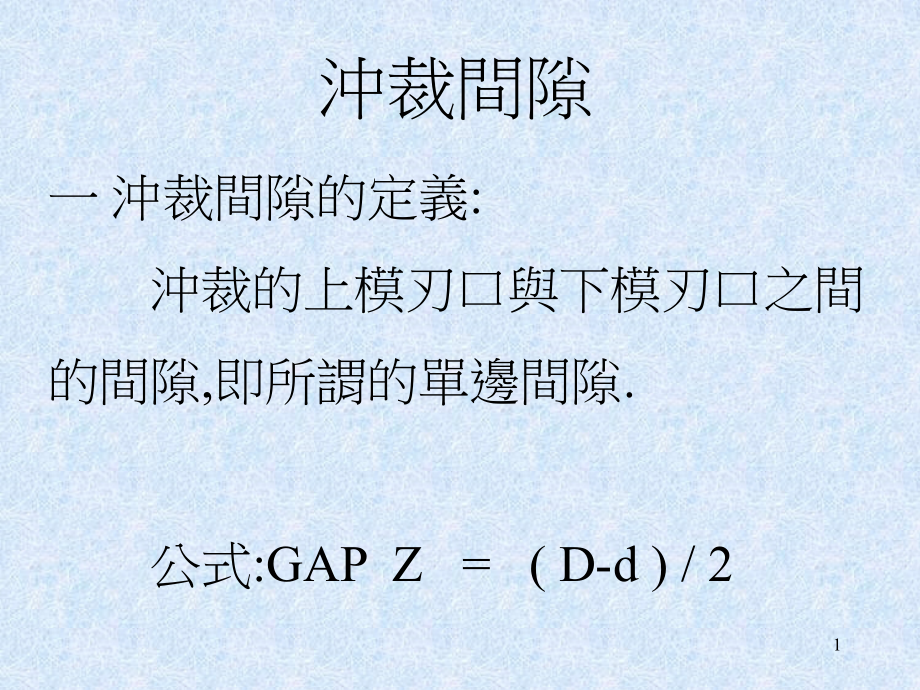

按一下以編輯母片標題樣式,按一下以編輯母片文字樣式,第二層,第三層,第四層,第五層,*,沖裁間隙,一 沖裁間隙的定義,:,沖裁的上模刃口與下模刃口之間,的間隙,即所謂的單邊間隙,.,公式,:GAP Z =(D-d)/2,1,2,二 沖裁間隙對沖裁斷面質量 的影響,2-1.,沖裁件斷面特征圖,沖孔與落料區別,4,1,2,3,1,2,3,4,1,2,3,4,毛頭 斷裂帶,剪切面 模輥面,落料,沖孔,3,2-2.,間隙對沖斷面質量的影響,1),間隙合理,:,裂縫重合,;,剪切面較大,;,模輥面,毛頭,錐度較小,斷面質量好,.,4,2),間隙過小,:,裂縫不重合,;,材料二次剪 切,;,斷面形成二個剪切面,;,毛頭大,.,上下裂紋之間的材料被第二次剪切,產生兩個剪切面,.,5,3),間隙過大,:,裂紋不重合,;,變形區 材料受拉伸,;,剪切面小,;,模輥面,撕裂面,毛頭很大,;,斷面質量差,.,6,4),間隙不均勻,間隙小的一邊呈現過小間隙的,斷面特征,;,間隙大的一邊呈現過大間隙的,斷面特征,.,7,三 間隙對沖裁件尺寸精度的影響,3-1,沖裁件尺寸精度的概念,沖裁時材料有彈性變形存在,沖,裁結束后,由於材料彈性變形的恢復,使得工件尺寸與沖裁上下模刃口尺,寸之間產生一定尺寸偏差,.,8,3-2,間隙對落料件尺寸精度的影響,A,間隙過大 變形區拉伸變形落料件回彈 尺寸變小,B,間隙過小 變形區壓縮變形落料件回彈 尺寸變大,9,3-3,間隙對沖孔件尺寸精度的影響,A,間隙大 變形區拉伸變形 沖孔件 回彈,尺寸變大,B,間隙小 變形區壓縮變形 沖孔件回彈,尺寸變小,.,10,四 間隙對沖裁力的影響,A,間隙小 變形區壓應力成份大,;,拉應,力成份小 材料變形抗力大 沖裁,力大,B,間隙大 變形區壓應力成份小,;,拉應,力成份大 材料變形抗力小 沖裁,力小,(,一,),11,(,二,),注意事項,A,間隙在,(5-20)%*t,范圍內 增大,時,沖裁力降低不明顯,B,間隙大時,卸料力,推料力都明,變小,.,12,五 間隙對模具壽命的影響,A,間隙小 沖裁件與刃口摩擦力大,刃口磨損大,壽命變短,.,B,間隙大 沖裁件與刃口摩擦力小,刃口磨損小,壽命延長,.,(,如下圖所示,),13,下面從力學特性的角度來分析受力過程,14,六 合理間隙的確定,6-1,合理間隙的定義,:,對於同一間隙數,值,要想滿足多方面的要求,非常困難,因,此,合理間隙其實指的是一個范圍而非,一個確定值,.,15,6-2,合理間隙的確定原則,A,工件斷面質量沒有嚴格要求時,選用,較大間隙,以提高模具壽命和減小沖裁力,.,B,工件斷面質量及制造公差要求較高,時,選用較小間隙,.,C,確定模具上下刃尺寸時,考慮模具在使用中磨損會使刃口間隙變大,應選,GAP min,值來計算,.,16,6-3,確定間隙的方法,理論計算法,經驗法,查表法,生產中一般采用經驗法和查表,法,以下兩表供大家參考,:,17,
