京新高速集呼土建2标

墩柱施工作业指导书

编制部门:
编制时间:
审 核:
批 准:

中交第一公路工程局有限公司

立柱施工作业指导书
一、 目的
为了加强立柱工程施工过程控制, 确保立柱施工质量, 使立柱施工质量达到内优外美。

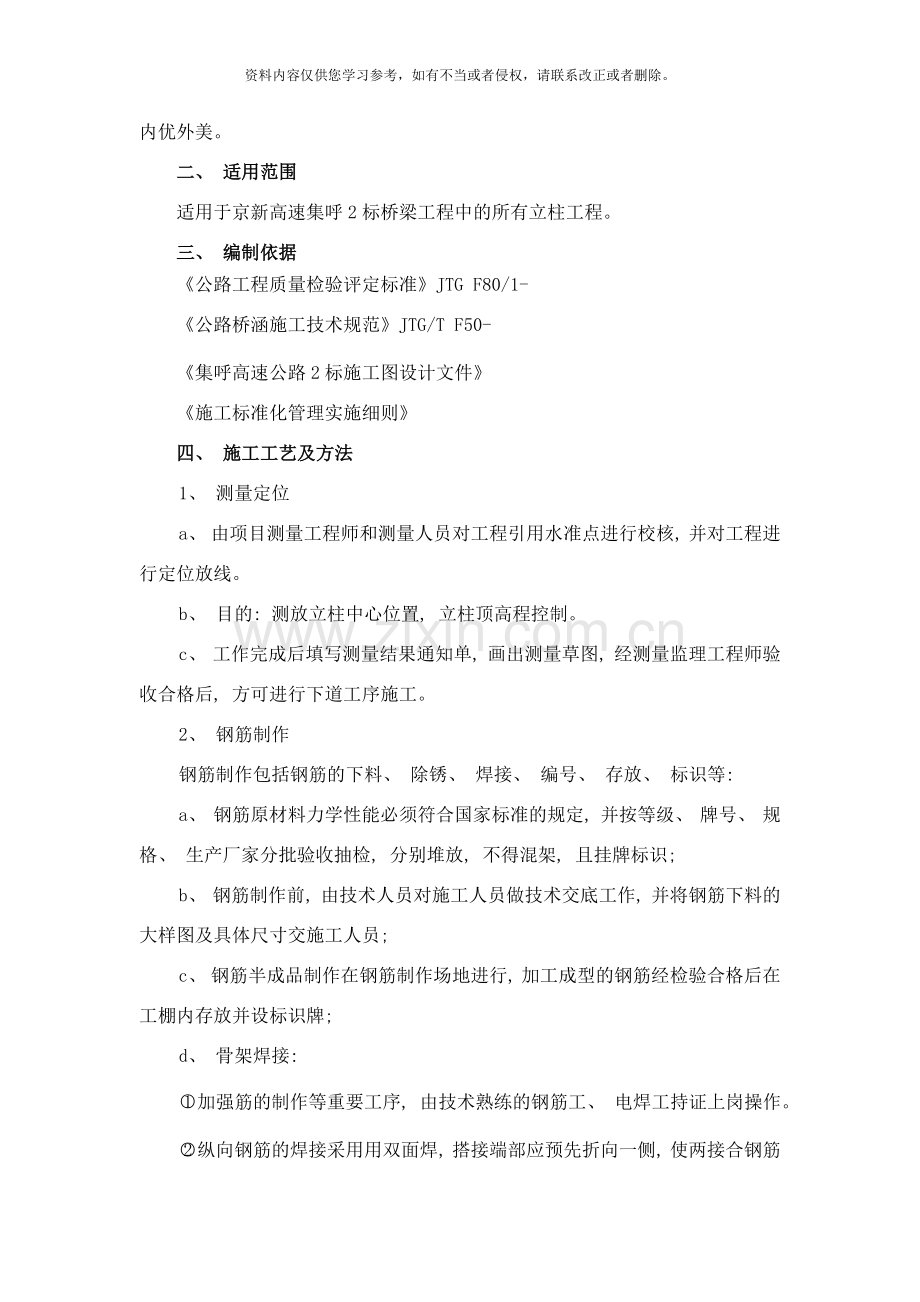

二、 适用范围
适用于京新高速集呼2标桥梁工程中的所有立柱工程。
三、 编制依据
《公路工程质量检验评定标准》JTG F80/1-
《公路桥涵施工技术规范》JTG/T F50-
《集呼高速公路2标施工图设计文件》
《施工标准化管理实施细则》
四、 施工工艺及方法
1、 测量定位
a、 由项目测量工程师和测量人员对工程引用水准点进行校核, 并对工程进行定位放线。
b、 目的: 测放立柱中心位置, 立柱顶高程控制。
c、 工作完成后填写测量结果通知单, 画出测量草图, 经测量监理工程师验收合格后, 方可进行下道工序施工。
2、 钢筋制作
钢筋制作包括钢筋的下料、 除锈、 焊接、 编号、 存放、 标识等:
a、 钢筋原材料力学性能必须符合国家标准的规定, 并按等级、 牌号、 规格、 生产厂家分批验收抽检, 分别堆放, 不得混架, 且挂牌标识;
b、 钢筋制作前, 由技术人员对施工人员做技术交底工作, 并将钢筋下料的大样图及具体尺寸交施工人员;
c、 钢筋半成品制作在钢筋制作场地进行, 加工成型的钢筋经检验合格后在工棚内存放并设标识牌;
d、 骨架焊接:
加强筋的制作等重要工序, 由技术熟练的钢筋工、 电焊工持证上岗操作。
纵向钢筋的焊接采用用双面焊, 搭接端部应预先折向一侧, 使两接合钢筋轴线一致, 双面焊的长度不应少于5d( d为钢筋直径) 。受力钢筋焊接接头应设错开布置, 相邻两接头间距不少于35d。在接头长度区段内, 同一根钢筋不得有两个接头, 配置在搭接长度区段内的钢筋, 其接头截面面积不大于钢筋截面积的50%。钢筋焊接所用的焊条, 一律采用5字开头的焊条。
3钢筋安装
a、 钢筋安装指钢筋骨架的现场安装, 即与钻孔桩钢筋现场焊接固定;
b、 钢筋在安装时, 应控制好钢筋笼的顶高程;
c、 模板安装之前, 必须除去钢筋表面锈斑和泥土, 除锈可使用钢丝刷进行;
d、 钢筋安装施工经现场监理验收合格后方可进行下道工序施工。
4、 钢模板进场验收
钢模板进场后必须进行验收, 检查每片模板各部位尺寸是否都符合设计。并检查模板间拼缝是否平顺、 无透光缝、 无错台, 模板内面是否平整、 光滑, 并将钢模分套按顺序标号。模板验收合格后进行后续工序的施工。
5、 钢模板除锈、 去污
钢模板使用前必须全面打磨除锈。表面的浮锈使用千叶片打磨掉, 深层的锈斑使用油石打磨掉, 除锈用碱性水冲洗, 并用棉布蘸汽油重复擦拭。模板打磨、 除锈完成后, 在模板上刷一层机油以防止模板再次生锈。
6、 刷脱模剂
立柱模板所用脱模剂用机油兑柴油。
首先使用钢丝刷彻底清理模板上的水泥浆、 油垢, 然后用汽油清洗模板面板, 清洗干净后擦干汽油, 再用干净的棉布蘸少量脱模剂进行涂抹。涂抹要均匀、 无抹痕, 多余的油滴、 油斑用洁净棉纱拭去。模板上油后及时用塑料薄膜将模板两端封堵严密, 防止灰尘、 飞虫污染模板。
7、 模板安装
模板组拼场地应选在靠近试验立柱的临时便道上。进入模内检查模板拼缝时, 检查人员需在鞋外套上干净塑料袋。模板拼缝检查合格后, 用刀割平、 割齐模内处理拼缝所用的双面胶。模板拼缝处理完成后用起重机整体吊装模板。最后从模板顶四周的拉环上引出缆风绳, 将缆风绳另一端固定在重物上。调节张紧器(花兰螺栓)使缆风绳绷紧。模板安装及调整完成后, 用水泥砂浆封堵模板下口处的缝隙, 模内、 模外都封堵。
8、 混凝土浇筑
混凝土到达现场后由试验人员检测其坍落度、 和易性, 坍落度控制在14～18cm之间。将混凝土放入容量为0.8m3的料斗内之后, 用16T起重机吊料斗至支架上的集料斗上空, 混凝土依次经过料斗、 串筒进入模内, 其自由落差不超过3m。布料要分层进行, 层厚30～40cm。振捣工入模内持ZN50型插入式振捣棒进行混凝土振捣, 操作时严格做到快插慢拔。振捣时间及插捣间距严格控制, 防止漏振、 欠振和过振。振捣停止时间以混凝土面不下沉、 表面无气泡逸出、 表面平坦且泛浆(但隐见粗骨料)为准。ZN50型振捣棒作用半径为30～40cm, 作用范围从上至下呈倒锥形分布。振捣棒插捣间距不大于50cm, 每层插入下层混凝土5～10cm。每层混凝土振捣完成之后进行下一层的布料。
注意事项: 混凝土浇筑间歇时间不超过混凝土初凝时间, 在恢复浇筑之后的首次振捣将振捣棒插入下层混凝土20cm以上, 即回浆、 重塑。在浇筑过程中注意检查模板的垂直度和模板紧固情况。
9、 拆模及养护
立柱混凝土强度达到2.5MPa后拆除模板。在拆模过程中注意模板不要碰撞立柱混凝土, 现场配专人指挥。模板拆除之后立即用塑料薄膜将立柱包裹起来, 塑料薄膜之间接缝用胶带粘封, 保证塑料薄膜不漏气。
六、 安全注意事项
1、 从事高处作业的人员要佩戴安全防护用具: 安全帽、 安全带等, 衣着要灵活、 轻便, 禁止穿硬底鞋和带钉鞋和易滑鞋。戴安全帽必须扣好扣绳, 衣着要防挂, 安全带要挂在牢固可靠的地方, 防止挂钩滑脱;
2、 从事高处作业的人员必须持证上岗, 不得酒后作业和疲劳作业;
3、 支拆模板时, 2m以上高处作业必须有可靠的立足点, 并有相应的安全防护措施。
