智能广播系统工程方案

9
2020年5月29日
文档仅供参考
智能广播系统工程方案

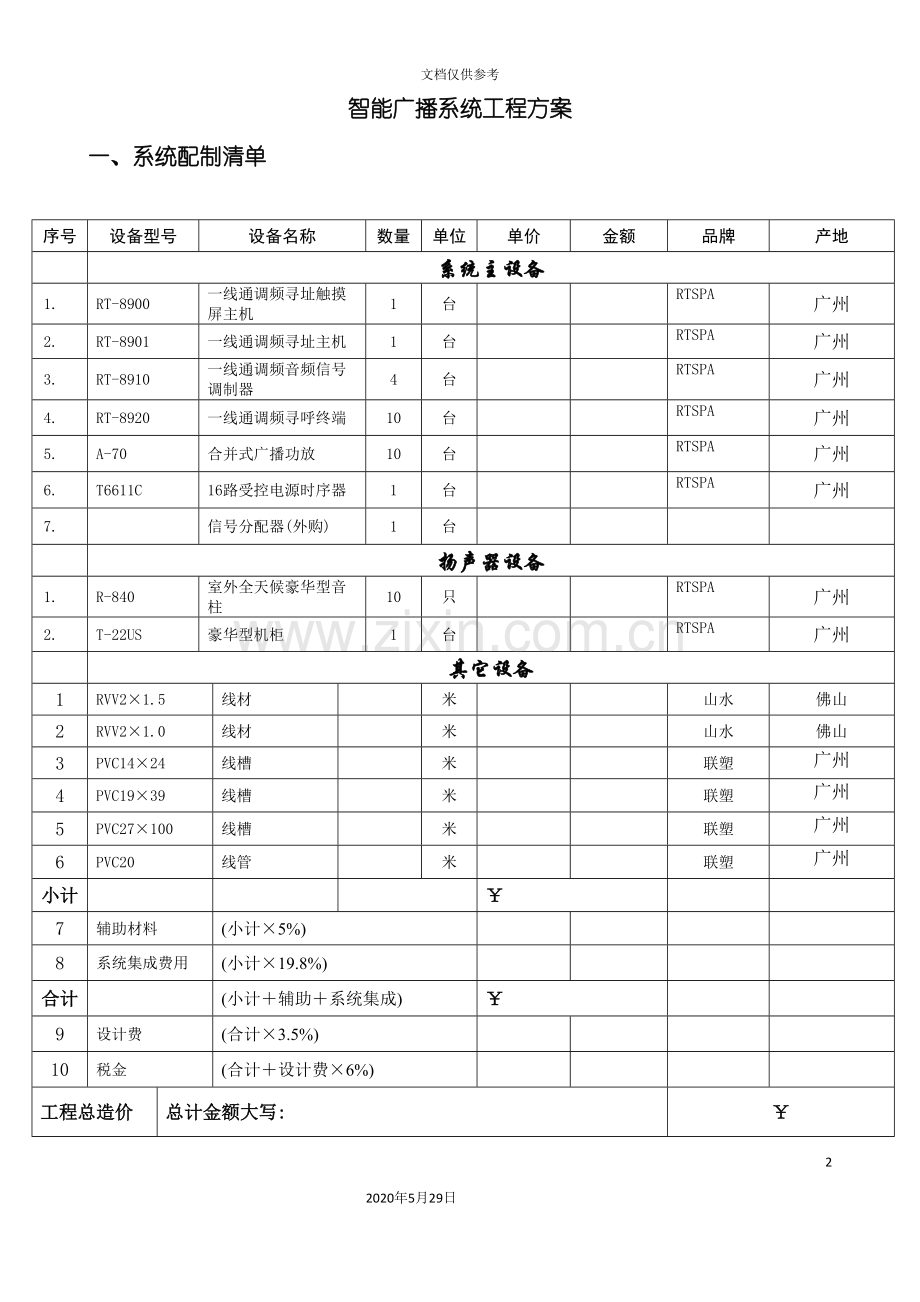

一、系统配制清单

序号
设备型号
设备名称
数量
单位
单价
金额
品牌
产地

系统主设备
1.
RT-8900
一线通调频寻址触摸屏主机
1
台

RTSPA
广州
2.
RT-8901
一线通调频寻址主机
1
台

RTSPA
广州
3.
RT-8910
一线通调频音频信号调制器
4
台

RTSPA
广州
4.
RT-8920
一线通调频寻呼终端
10
台

RTSPA
广州
5.
A-70
合并式广播功放
10
台

RTSPA
广州
6.
T6611C
16路受控电源时序器
1
台

RTSPA
广州
7.

信号分配器(外购)
1
台

扬声器设备
1.
R-840
室外全天候豪华型音柱
10
只

RTSPA
广州
2.
T-22US
豪华型机柜
1
台

RTSPA
广州

其它设备
1
RVV2×1.5
线材

米

山水
佛山
2
RVV2×1.0
线材

米

山水
佛山
3
PVC14×24
线槽

米

联塑　
广州
4
PVC19×39
线槽

米

联塑　
广州
5
PVC27×100
线槽

米

联塑
广州
6
PVC20
线管

米

联塑　
广州
小计

￥

7
辅助材料
(小计×5%)

8
系统集成费用
(小计×19.8%)

合计

(小计＋辅助＋系统集成)
￥

9
设计费
(合计×3.5%)

10
税金
(合计＋设计费×6%)

工程总造价
总计金额大写:
￥

二、系统方案图:

三、系统功能介绍:
n 系统编程设置:具有自动广播功能,无人值守,定时、定点、定节目。
n 多条程序设定:主机可编8条程序,每条程序可编80个时间段,用户可根据不同的作息时间、内容、分开进行编程,当不同作息时间或内容时,直接选择不同的程序运行即可,达到任意选择运行,切换简单方便,满足经常修改作息时间的单位的需求。
n 背景音乐、即时广播的分区管理:系统音乐能够对指定的区域进行广播;也整个区域进行广播,让广播更具灵活性,多样化。
n 音频矩阵功能:内置8*8路信号矩阵、能够外控多路音源
n 可寻址控制1000个终端
n 停电保护:采用微电脑控制器及存储器,具有记忆功能,不因停电而影响时钟和程序,来电自动恢复程序运行
n 多路同时播放:系统可提供多达百套播放容量,可根据需要建设多套广播节目,各个收听点也可根据不同的需求收听不同的节目,向学生提供多内容、多语种的校园广播节目。一线通调频寻址触摸屏主机允许同时输出多路信号,适应学校多年级同时进行英语听力考试。
n 调频一线通广播优势:
1. 布线简单美观,易于扩展,且线缆价低
2. 更改分区分组广播容易,不需动网络,仅在软件中更改或添加即可
3. CATV网络不但能传输广播,且能够共缆传输卫星电视,有线电视,教学评估,教学VOD,多网合一,利用率高
4. 完全做到点对点寻址控制,无须另布线,采用FSK方式与音频信号共缆传输
5. 可远距离传输
6. 设备集成度高,连线少,系统稳定
7. 音箱具有提供教室音源放大功能,解决教师上课时笔记本电脑等音源放大问题
8. 智能化多路广播,任意指定某个或某些终端广播任一节目
9. 失真小,采用高低音分频,音质好
10. 音箱具有多频点接收功能,易于升级
11. 对数字音源及传统设备为音源均能够智能化管理

四、系统产品介绍:
★、RT-8900 一线通调频寻址触摸屏主机

功能特点
功能特点
■12寸触摸屏操作显示、操作简单方便
■网络控制及传输信号
■内置4-12路音源,能够同时播出多路节目
■容量音乐存储功能,编程定时定点循环播放
■内置8*8路信号矩阵、能够外控多路音源
■可寻址控制1000个终端
■支持消防联动自动紧急广播
■N±1……N±5多种邻层报警设置
无人值守编程自动播放——按用户设置不同时间表,不同播放节目,控制不同的设备的编程内容,自动运行
程序运行自动循环——运行的程序能够按周自动循环运行,不需另外控制
自由分区广播——用户能够按使用环境自由管理广播分区,最多寻址管理1000广播点
编组。定点寻呼广播——能够将不同的分区点进行编组,或对指定分区点进行寻呼广播
临时手动插播——用户能够根据需要随意进行手动广播
同时多节目广播——能够同时播放多大8套不同的音频节目
编控其它受控设备——经过数据线控制不同的广播设备如:受控音源,受控电源等
自动语音报警——紧急报警时能够自动调用已经设置好的报警语音内容,自动播放
紧急联动自动广播——任何时候紧急信号都能按设置自动开启系统,自动控制设备进行强插广播
多种音频文件存储——能够识别WAV、WMA、MP3等多种音频文件格式
多声卡多声道多节目播放——能够采用多声卡同时使用,每个声卡能够播放两套不同的节目
消防联动多种邻层模式——具有N,N±1……N±5,全区等多种邻层报警设置功能
终端节目随意接收——能够给不同的终端指定接收指定的节目,终端能够直接选择节目
局域网内远程控制——局域网内任一电脑安装IP分控软件能够远程控制系统
系统工程布线简单——一条同轴传输使有信号,能够直接入到有线电视网络,手拉手传输模式
★、RT-8910 一线通调频音频信号调制器

功能特点
■采用先进的数字频率合成技术
■载频频率PLL同步锁相,
■CPU微处理器可任意预置并记忆频点
■LED数码管同步显示输出频率
■话筒、线路2路音频信号输入,独立可调
■话筒有优先功能
★、RT-8920 一线通调频寻址终端

■同轴电缆传送、PLL锁相环调频解码
■多路输入选择(16路普通1路紧急,16+1)
■终端音量控制
■辅助音频输出接口
■带一路受控电源接口
■自带20W功率放大器,带红外遥控

★、T-6611C 16路受控电源时序器

性 能 参 数
　■功 耗: 45W
　■电 源: AC220V～240V/50～60Hz 　　　
　■尺 寸: 485x390x90(mm)
　■重 量: 7.5kg
功 能 介 绍
　■微电脑控制 ,每路插座最大容量达3KVA,总容量达4.5KVA
　■16路上电插座,立体连接,依次先后上电、开电
　■备有安全锁,供手动紧急控制
　■具有地址码选择,可多台并机工作
　■可与智能中央控制器相连接,实现电源自动开关启控制
★、(1.5U)合并式广播功放 A-70

功能特点
■小型PA系统性价比最优的理想选择
■高音/低音控制,总音量和独立的音量的控制
■2个话筒输入,3个辅助输入,一个辅助输出
■MIC1具有最高优先静音功能,自动抑制其它输入信号
■具有输出短路,过载,过热等多种保护和警告功能
★、室外全天候豪华型音柱R-810 R-820 R-830 R-840

■全天候户外音柱,声音通透亮丽,外观精美、专业防尘设计适合在各种户外场合全天候使用,如公共场所,网球场,超级市场,学校,车站等
型号
R-810
R-820
R-830
R-840
额定功率
15W
25W
35W
45W
电压
70V/100V
尺寸(mm)
145*130*310
145*130*410
145*130*510
145*130*610
材质
铝合金
★、广播专业机柜(豪华型)

■ T-22US
容量22U
尺寸(W*D*H)600*600*1200mm
结构优质2mm冷轧板柜体,钢化玻璃,2个风扇
