喷漆室工作原理讲座.ppt

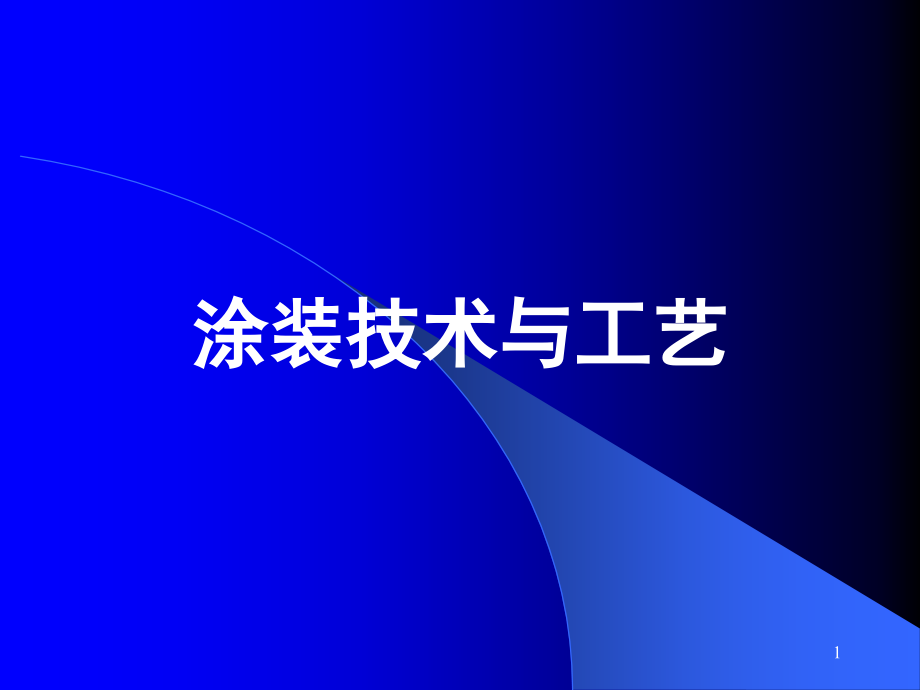

,单击此处编辑母版标题样式,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,涂装技术与工艺,1,主要内容,1,涂料和涂装基本知识,2,涂装工艺方法,3,涂装设备,2,1,涂料和涂装基本知识,1.1,涂料和涂装的概念,涂料：是以高分子材料为主体，以有机溶剂、水或空气为分散介质的多种物质的混合物。,涂装：将涂料均匀地涂布在基体表面并使之形成一层连续、致密涂膜的操作工艺称为涂装。,3,1.2,涂料和涂装的作用,1.,保护作用,主要是金属防腐蚀。,2.,装饰作用,装饰产品表面，美化产品和生活环境。,3.,标志作用,做色彩广告标志，起到警告、危险、安全、禁止等信号作用。,4.,特殊作用,电气绝缘漆、船底防污漆、超温报警示温涂料、抗红外线涂料,4,2,涂装工艺方法,涂装方法是指将涂料薄而均匀地涂布在被涂物表面上的工艺。,随着涂料工业的发展，涂装方法也已从开始的手工涂装向自动化、无污染和高效率方向转化。在制定涂装工艺时，正确选择涂装方法极为重要，它直接影响涂层的质量和涂装效率。,5,表,21,涂装方法简介,6,一、空气喷涂,1,、原理,空气喷涂是以喷枪作工具，当压缩空气从喷枪的末端（喷嘴）吹出时，在喷嘴处形成负压区，这是大气压把涂料从漆路压到喷嘴的条件。涂料由于压缩气流的作用，被吸到喷嘴处，继而被吹散成雾状，均匀地喷涂于工件表面,7,2,、空气喷涂的特点,优点：,形成的涂膜厚薄均匀，光滑平整，缝系、孔洞、倾斜或弯曲的物面都能均匀涂装，每小时可以涂装,150200m2,，效率高，且大部分涂料品种都可以适应喷涂施工，特别是快干型涂料。,缺点：,涂膜厚度薄、涂料损耗大、漆雾飞散多、涂料利用率一般只有,4050%,。,8,3,、空气喷涂设备,1,）喷枪,喷枪是使涂料和压缩空气混合后，喷出雾状漆雾的工具。,喷枪的种类：按空气和涂料的混合方式，喷枪可分为内部混合型和外部混合型；按涂料供给方式的不同可分为吸上式、重力式和压送式三种。,9,10,2,）、油水分离器,用于清除从空气压缩机出来的压缩空气中的油、水和尘埃等杂物，以净化喷涂时所需的空气。它是一个圆筒状气密、耐压容器，其中分层交替地放置焦炭和薄毛毡，用于吸附油、水和灰尘。筒底部有排气阀，可以打开排出油和水。顶盖上装有空气阀和减压器，以保证施工安全和控制排出气体的压力。筒中的焦炭和毛毡应定期清洗和更换。,11,二、静电喷涂,1,、原理,静电喷涂的依据就是带电体在静电场中，将向带相反电荷的电极移动。让被涂工件在静电场中与正极相连，作为正极，喷头或工件适当位置安排若干电极并与负极相连。一般正负极之间的电压为,10,万伏左右。将涂料粉末或涂料液通过空气喷枪喷向工件，此时烟雾状的涂料微粒带负电，在电场力作用下向正极方向高速移动，最后牢固地吸在工件的表面上形成涂膜。,12,2,静电喷涂的特点,1,）由于带电涂料烟、雾受静电制约吸向工件表面，所以涂料极少四处飞散，对环境污染少，利用率可高达,8090%,，比一般空气喷涂节约用料,3050%,。,2,）涂料靠喷射冲力和静电引力双重作用而涂覆在工件表面上，附着牢固。,3,）可进行自动化，连续化流水作业，大大提高施工速度，改善劳动条件，所以生产效率高。,4,）工具和涂料必须有导电性能。,13,3,、静电喷涂设备,1,）电喷枪,电喷枪的工作原理是靠静电斥力、离,心力、压缩空气或液压等作用力将输送到电喷枪前端的涂料予以分散和雾化，飞离喷头。喷头前端配置有很尖锐的针状或锐状放电极。当接上负高压电后构成不均匀电场，即产生电晕放电，漆滴飞离喷头，经喷头前端放电极和周围的电晕套而获得电荷，带电的漆滴受静电斥力在飞行中进一步雾化，并靠静电力吸往被涂物。,14,2,）高压静电发生器,高压静电发生器一般由升压变压器、整流回,路、安全回路等组成，产生,312,万伏直流高电,压。,涂装用静电发生装置应具备下列条件。,1,）供给静电涂装机的放电电极电压应稳定。,2,）短路电流应小于火花放电的电流或当发生短路线路电流超过额定值后应能使高压急剧下降。,3,）操作人员不小心触及高压应无生命危险，这点是供手工静电涂装用的高压静电发生器的必备条件。,15,3,涂装设备,一、喷丸室设备,喷丸处理是一种广泛应用金属表面的机,械处理方法，是以压缩空气为动力，利用高压气体来提高钢丸的速度，并以一定的方向将高速运行的钢丸射向待处理的工件的表面，去除工件表面的铁锈、氧化皮,及其他污物。,喷丸室由室体、喷丸机、钢丸循环系统、通风除尘系统、底部基础及电气控制系统。,16,喷丸处理的作用,1,）除去工件表面的锈蚀、氧化皮、焊渣、,漆层及其他污物。,2,）使工件表面具有一定的粗糙度。,3,）去除工件上的毛刺或其他方向性磨痕。,4,）消除工件表面的集中应力。,17,二、喷漆室,喷漆室是处理漆雾的设备，它将喷漆过程中产生的漆雾限制在一定区域内并进行过滤处理。此外，采用喷漆室喷漆，能使操作者得到符合卫生要求和安全规范的工作环境。并为装饰性要求较高的工件喷漆作业时，提供经过除尘的、保持一定温度的施工环境。,18,1,、喷漆室的分类,喷漆室的种类很多，按抽风的气体流,动方向，可分横向抽风、纵向抽风和底部,抽风；按漆雾的过滤方式，可分为干式和,湿式两种。常用喷漆室有干式喷漆室、喷,淋式喷漆室、水帘式喷漆室、水旋式喷漆,室、文氏喷漆室等。,19,2,、水旋式喷漆室,水旋式喷漆室又叫旋风动力型喷漆室采用的是上送风下抽风形式，是现在汽车喷涂用得最多的喷漆室。,1,）水旋式喷漆室的特点：,（,1,）漆雾捕集率高。,（,2,）清理维修工作量小。,（,3,）用水量小，为普通喷漆室的,1/3,。,（,4,）凹坑浅。,（,5,）喷漆室自上而下气流均匀，集中到车身下面排风，车身周围气流变好。,20,2,）、水旋式喷漆室的构造,水旋式喷漆室由室体、漆雾过滤装置、供水装置、通风装置等组成。,（,1,）室体,室体的作用是把过喷的漆雾限制晨其范围内，在用通风装置使 漆雾沿一定的方向至过滤装置进行处理。,（,2,）漆雾过滤装置,水旋式漆雾过滤装置是用水旋器将水雾化、清洗漆雾。它由注水管、洗涤水槽、水旋器、气水分离器四部分组成。,21,其工作过程为；含漆雾的空气与清洗水,同时进入水旋器，在水旋器中水被雾化成细,水珠充分洗涤，粘附空气中的漆雾，使漆雾,与空气分离，水旋器过滤装置结构简单，不,易堵塞，一次净化漆雾率高达,99.5%,，但系统阻力大，约为,8001000pa,。,3,）送风系统,空调供风系统是向喷漆室提供经调温、调湿除尘的洁净的新鲜空气的设备。,22,4,）废漆清除装置,废漆清除装置是及时清除掉喷漆室的排风洗滴装置中排出的污水中的废漆渣，并将经过过滤的水打回喷漆室底部的水沟循环使用。它由除漆渣装置、循环泵和凝聚剂添加装置等组成。,23,24,3,、文氏喷漆室,室体采用顶部送风，底部抽风的方式借助文式管使水雾化捕集漆雾。喷漆室格栅板下设置喇叭型抽风罩，送入的空气逐渐收缩并于抽风罩中心间隙排出，使气流呈伸缩的层流状，有效地把漆雾向中间压抑，不致扩散。漆雾处理效率超过,97%,。,25,26,三、烘干室,烘干室由室体、热传递系统、电控和测温系统等到组成。,按形状和工件的通过方式分类：按通过的方式不同可分为通过 式、箱式、和多行程式烘干室。通过式又可分为直通式和桥式炉两种。,按热源种类分为：气体燃料、油、电、蒸气或高压热水等。,按加热方式分类：可分为辐射式、对流式和两者结合式。,27,
