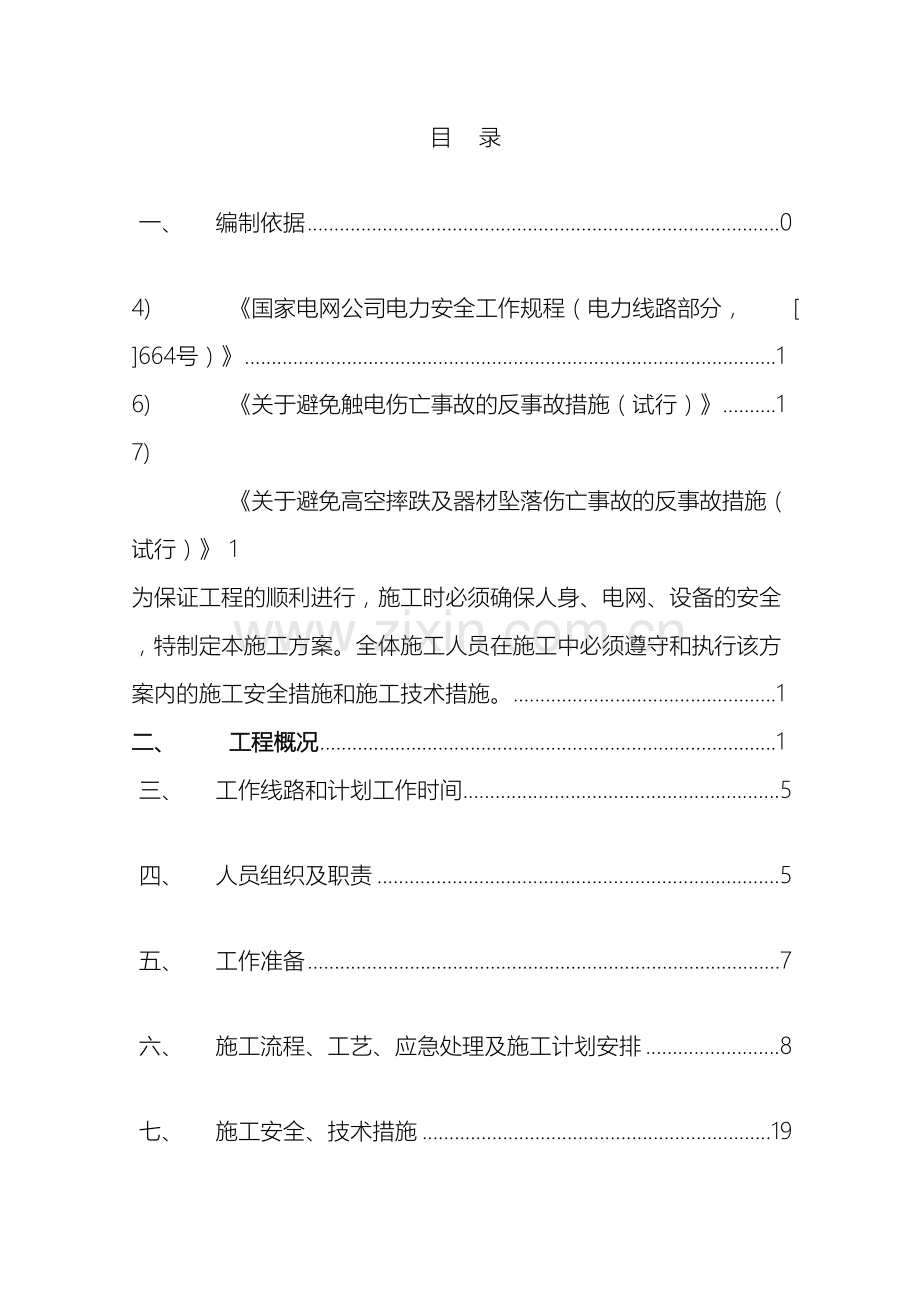

双回路110kV同塔架设施工方案 35 2020年4月19日文档仅供参考，不当之处，请联系改正。目录一、编制依据 0 4) 《国家电网公司电力安全工作规程（电力线路部分， [ ]664号）》 1 6) 《关于避免触电伤亡事故的反事故措施（试行）》 1 7) 《关于避免高空摔跌及器材坠落伤亡事故的反事故措施（试行）》 1 为保证工程的顺利进行，施工时必须确保人身、电网、设备的安全，特制定本施工方案。全体施工人员在施工中必须遵守和执行该方案内的施工安全措施和施工技术措施。 1 二、工程概况 1 三、工作线路和计划工作时间 5 四、人员组织及职责 5 五、工作准备 7 六、施工流程、工艺、应急处理及施工计划安排 8 七、施工安全、技术措施 19 八、施工安全危险点分析及控制措施 21 九、文明施工措施 23 一、编制依据 1) 根据佛山电力设计院公司设计的《110kV坝基头至福安送电线路工程施工图纸》。 2) 根据我公司对110kV坝基头至福安送电线路工程NC1至NC3、NC46至福安站外终端塔与110kV坝福甲线双回路同塔架设杆塔段线路现场勘测调查资料。 3) 《电力建设安全工作规程（架空电力线路部分，DL5009.2- ）》 4) 《国家电网公司电力安全工作规程（电力线路部分， [ ]664号）》 5) 《安全生产工作规定（国电办[ ]3号）》 6) 《关于避免触电伤亡事故的反事故措施（试行）》 7) 《关于避免高空摔跌及器材坠落伤亡事故的反事故措施（试行）》为保证工程的顺利进行，施工时必须确保人身、电网、设备的安全，特制定本施工方案。全体施工人员在施工中必须遵守和执行该方案内的施工安全措施和施工技术措施。二、工程概况序号项目概况项目内容 1 工程项目法人广东电网公司阳江供电局 2 工程名称 110千伏坝基头至福安送电线路工程 3 工程建设地点阳江市阳西地区 4 工期要求施工工期：150日历天 5 工程质量标准达国家质量验收合格标准 1. 工程规模 1) 本工程新建线路从坝基头站110千伏出线构架起，至福安站110千伏进线构架止，线路长度15.387km,全线单回路架设。导线型号：LGJ-240/30钢芯铝铰线；地线型号：一根为24芯OPGW光纤复合架空地线；另一根采用LBGJ-75-27AC铝包钢绞线。 2) 全线共计使用新建铁塔43基，单回路直线塔37基，单回路转角耐张塔6基；利用已建双回路塔（110kV双回路同塔架设）9基，其中双回路直线塔2基，双回路转角耐张塔7基。 2. 地形、地貌情况：本线路地形以丘陵为主，少部分为平地和泥沼。植被以桉树为主，丘陵多为旱地。全线地形划分以下：地形丘陵泥沼平地长度（km） 7.432 3.754 4.2 占全线百分比（%） 48.3 24.4 27.3 3. 自然条件 1) 主要环境条件如下： 2) 海拔高度：小于1000米 3) 极限最高气温：40℃ 4) 极限最低气温：0℃ 5) 年平均气温：20℃ 6) 设计最大风速：30米/秒 4. 交通情况：本线路路径有多条村镇间的大路能够利用,地势平缓,机耕路纵横交错,人抬距离较少,交通条件良好。 5. 交叉跨越情况：主要交叉跨越：穿越220kV线路2次、跨越35kV线路2次、跨越10kV线路5次、低压线16次、通信线16次、河流1次。本方案施工段线路跨越情况：NC2至NC3跨越35kV东织线1次。 6. 本次施工段线路概况 110kV坝基头至福安送电线路工程NC1至NC3杆塔段地处220kV坝基头变电站西北侧属阳西县蒲牌镇长江村、NC46至NC52（110kV坝福甲线#65）杆塔段地处110kV福安变电站东北侧属阳西县蒲牌镇河洞村；分七个耐张段，分别为：NC1－NC2-NC3为三个孤立档，NC46-NC47(110kV坝福甲线#60塔)、NC47(110kV坝福甲线#60塔)－坝福甲线#62塔、坝福甲线#62塔－坝福甲线#64塔、坝福甲线#64塔－坝福甲线#65塔为四个耐张段；该线路于 35kV织儒线解口改造为110kV坝福甲线线路本次施工段杆塔形式见下表：序号杆塔号杆塔形式杆塔呼称高（米） 1 NC1 SJD335 15 2 NC2 SJ333 24 3 NC3 SJD335 18 4 NC4 ZM331 27 5 NC5 JG331 21 6 NC46 JGD335 21 7 坝福甲线#60 8 坝福甲线#61 9 坝福甲线#62 10 坝福甲线#63 11 坝福甲线#64 12 坝福甲线#65 三、施工段交叉跨越情况本施工段线路交叉跨越情况一般，主要跨越物为一般土路及通信线，本次施工跨越果园3次、通信线4次、乡村道路二次、35kV东织线一次，具体交叉跨越情况表：序号跨越档杆塔号跨越情况备注 1 NC1-NC2 果园1次 2 NC2-NC3 35kV线路一次 3 NC3-NC4 村道一次 4 坝福甲线#60－#63 果园1次、通信线2次坝福甲线#63－#64 村道一次 5 坝福甲线#64－#65 果园1次、通信线2次四、停电施工工作内容 1. 110kV线路坝福甲线停电配合新建110kV坝福乙线坝基头站构架-NC5、新建NC46塔－坝福甲线#65塔同塔架线；施工位置示意图： (二) 停电施工特点本次施工是现有110kV坝福甲线停电配合双回路塔另一侧同塔架设的新建110kV坝福乙架线施工，根据设计要求及现场勘测结果及分析，架设ND30—ND31接入原桂东线#36杆；架设ND30—ND32接入原桂东线#39杆，ND31铁塔组装在高基础上施工，需加强高空作业安全意识和加强高空事故防范措施。 (三) 工程地貌及地质状况、自然环境本工程地貌主要以山间水田、洼地及冲积平原为主，少部分丘陵及山地地貌。地形丘陵河网水田长度（km） 0.768 0.018 0.573 占施工段比例 56.5％ 0.01％ 43.49％ (四) 设计气象组合条件：气象要素气象条件温度（℃）风速（m/s）最高气温 40 0 最低气温 0 0 最大风速 20 35 大气过电压（有风） 15 0 大气过电压（无风） 15 15 内部过电压 15 18 安装情况 5 10 年平均气温 20 0 雷电日（日/年） 90 (五) 交通情况本线路交通运输主要以村道为主，因杆塔桩位地理条件影响，设备材料小运输只能利用行人小路人抬肩挑或人力车运输到杆塔位置，本次施工线路沿线地形主要以水田和丘陵为主，水田以种植水稻为主。 (六) 交叉跨越情况：本次施工跨越果园三次、小河沟一次、乡村道路一次、通信线一次。附表：序号杆塔号跨越情况备注 1 ND30-ND31 果园1处 ND30位于果园内 2 ND30-ND32 果园1处 3 ND31-桂东线#36 水沟一次、乡村道路一次、通信线一次新建村道（正在施工）一次 4 桂东线#37-桂东线#38 果园1处 5 桂东线#38-桂东线#39 果园1处 (七) 影响施工的主要和特殊环节分析 1. 架线施工时会对果园的果树和水田的水稻造成损伤，容易出现民事纠纷，特别是果园内施工，需提前予以协调。 2. 跨越村道和正在施工的新华路村民、道路施工人员、车辆出入频繁，虽然ND31-原桂东线#31段重新调整弧垂采取不落线施工，但施工前还需与道路施工队伍联系，告知对方注意安全配合我方施工，并在施工区域设安全名警示牌，必要时派专人监护。五、工作线路和计划工作时间 1. 工作线路名称：110KV桂东线 2. 计划工作时间： 07月20日至 07月26日 3. 线路工作时对线路运行方式要求：110kV桂东线转为检修状态。六、人员组织及职责 1. 施工人员组织工作负责人：梁胜安全负责人：张涛技术负责人：王道忠质检员：梁洪彬工作票签发人：李志通（二）施工人员到位（施工人员配置）（三）人员职责范围六.1.1.1 安全负责人：负责对本次施工的安全监督工作。六.1.1.2 技术负责人：负责对本工程的技术指导，执行施工规范的技术要求，解决施工中出现的技术问题。六.1.1.3 质检员：负责对本工程施工质量的监督，抓好工程的各项质量工作。六.1.1.4 工作票签发人：六.1.1.4.1 认真贯彻执行现场规程和《电业安全工作规程》。六.1.1.4.2 在工作布置安全措施时，务必全面仔细。六.1.1.4.3 对下列事项负有主要责任：六.1.1.4.3.1 工作必要性；六.1.1.4.3.2 工作是否安全；六.1.1.4.3.3 工作票安全措施是否正确完备；六.1.1.4.3.4 所派工作负责人和工作班人员是否适当和足够，精神状态是否良好。六.1.1.5 工作负责人：六.1.1.5.1 认真贯彻执行现场规程和《电业安全工作规程》。六.1.1.5.2 领导并督促全体工作人员严格执行安全规程和各项规章制度，工作前将采取的安全措施和注意事项向全体工作人员交底，做好充分的思想和物资准备，合理安排工作人员的工作，并认真全面地落实安全措施。六.1.1.5.3 工作负责人应对下列事项负责：六.1.1.5.3.1 正确安全地组织工作；六.1.1.5.3.2 结合实际进行安全思想教育；六.1.1.5.3.3 督促、监护工作人员遵守《电业安全工作规程》；六.1.1.5.3.4 负责检查工作票所列安全措施是否正确完备和值班员所做的安全措施是否符合实际条件；六.1.1.5.3.5 工作前对工作人员交待安全事项；六.1.1.5.3.6 工作班人员变动。六.1.1.5.4 在工作中要加强安全监护，坚决反对和制止工作中的习惯性违章行为，确保人员和设备安全。七、工作准备 1. ND32塔组装至110KV桂东线导线底下4米,保证新组装铁塔与运行线路足够的安全距离。 2. ND30－ND31、ND30－ND32的导、地线、光缆、金具等材料、工器具在施工作业前运输到塔位。导、地线、光缆展放到相应塔位，以保证后序施工的顺利进行。 3. 召开班前会，向班级的施工人员作详细的安全技术交底，并组织主要工作负责人到现场了解施工现场情况。 4. 主要施工工具及安全器具准备序号名称规格数量备注 1 工作接地线 110kV 2组 2 验电器 110kV 2支 3 绝缘手套 2副 4 登杆脚扣（踩板） 2副备用 5 临时拉线 4条 6 地锚 4组 7 撬棍 Φ22*1000 6条 8 水管钳 Φ150 2把 9 麻绳 30m 4条 10 导线盘支架 1套自有设备 11 电动铰磨 2台自有设备 12 导体压接钳 1套自有设备 13 液压机 125t 1套自有设备 14 分解组塔抱杆 2组自有设备 15 力矩扳手 4套自有设备 16 相位计 1套自有设备 17 兆欧表 5000V 1个自有设备 18 对讲机 5W 6台自有设备 19 货车 3T 1辆自有设备 20 小汽车 1辆自有设备八、施工流程、工艺、应急处理及施工计划安排 1. 施工作业流程示意图停电、验电、挂接地线机械人员就位反向临时拉线安装新铁塔组装紧新线、拆除旧杆塔验收、消缺结束工作票新建线路启动停电施工作业结束 2. 施工工艺流程八.2.1.1 工作负责人在接到供电局调度中心对110kV桂东线的工作许可命令后，安排施工人员立即在验电/接地监护人的监护下，用检验合格相适应的电压等级的验电器在110kV桂东#31塔小号侧、#40塔大号侧线路上对三相导线进行验电验明确无电压后，在110kV桂东线线路两端的#31塔小号侧和#40塔大号侧各挂接地线一组（共二组）。八.2.1.2 检查安全措施到位情况后，在110kV桂东线的#31塔导地线横担大号侧和#40塔导地线横担小号侧各打一组临时拉线，防止ND31-原桂东线#31段、ND32-原桂东线#40段重新调整弧垂时#31塔、#40塔单侧受力倾斜变形，打拉线时注意拉线对导、地线的间隔，防止相互碰撞摩擦，接线对地夹角不宜大于45°。八.2.1.3 铁塔组装工艺流程八.2.1.3.1 本工程采用内悬浮外拉线抱杆分解组塔施工作业。八.2.1.3.2 作业流程，如下图八.2.1.3.3 临时地锚坑布置，如下图八.2.1.3.3.1 抱杆四方拉线的地锚坑与塔们中心水平距离为塔全高的1.2倍，拉线方向与线路中心线成45度。八.2.1.3.3.2 牵引地锚坑要尽量避免在起吊方向，牵引地锚与塔中心的水平距离为塔全高的1.5倍。八.2.1.3.3.3 调整绳方向视吊片方向而定，距离就保证调整绳对水平地面的夹角不大于45度，可采用地钻或小号地锚固定。八.2.1.3.3.4 牵引转向滑车地锚利用基础或塔腿，但必须用麻布和方木包裹基础或塔腿作保护其外观措施。八.2.1.3.4 抱杆系统布置八.2.1.3.4.1 抱杆坐落在塔们中心。八.2.1.3.4.2 抱杆采取四方承托，下端连抱杆底部，上端固定在铁塔主材节点上部。八.2.1.3.4.3 抱杆四方拉线上端连接抱杆顶部，下端与拉线地锚连接。八.2.1.3.4.4 提升抱杆需设腰环作保护。八.2.1.3.5 牵引系统设置转向腰滑车。八.2.1.3.6 施工作业现场布置，如下图八.2.1.4 施工方法八.2.1.4.1 施工准备、核准塔料；按安全文明施工规定，平整布置现场；按要求挖好地锚坑，挖好马道，排除积水，埋设地锚，小运塔料到现场，摆放整齐；组塔工具运输到位；按图纸核准塔材，包括螺栓规格、型号、数量。八.2.1.4.2 将四个塔座安装在四个基础上，调正方向，核对根开对角线无误。八.2.1.4.3 安装最下段四根铁塔主材和三面辅材，以已安装好的塔腿为小抱杆起立抱杆，然后安装另一面辅材。八.2.1.4.4 连接辅材测量上口根开及对角线无误后，坚固所有螺栓，装设吊装系统，将吊装滑轮组拉至塔外地面，留有一定的余绳。八.2.1.4.5 提升抱杆。八.2.1.4.5.1 安装两道腰环，将腰环提升到适当位置，收紧绳封固。八.2.1.4.5.2 抱杆下端挂设提升滑车，已组塔段的上端主材挂设一转向滑车，将提升磨绳的单头套端穿过提升滑车连于塔上转向滑车的对角主材上，另一端经过塔上转向滑车、地滑车至绞磨，塔上转向滑车与提升磨绳的绑扎点应等高。八.2.1.4.5.3 现场指挥下达指令，拉线看守人员松开外拉线的封固。八.2.1.4.5.4 启动牵引设备，缓慢牵引，提升抱杆，提升过程中，塔上腰环监控人员随时监控并指挥拉线操作人员随抱杆提升放出拉线，直到抱杆提升至预定位置后，停止牵引。八.2.1.4.5.5 将承托绳收紧，在塔身节点上方且紧靠节点处绑扎牢固，四点应在同一高度，绑扎点应衬垫方木等保护塔材。八.2.1.4.5.6 现场指挥下达指令，缓慢放松提升磨绳至承托系统完全受力，解除提升牵引。八.2.1.4.5.7 拉线操作人员根据现场指挥指令松、紧拉线，至抱杆达预定状态后封固。八.2.1.4.5.8 塔上腰环监控人员放松腰环绳。八.2.1.4.5.9 上述过程为第一次提升抱杆，再次提升抱杆时，应在开始提升抱杆一小段后，停止牵引，拆除承托系统，再继续提升，其它过程不变。八.2.1.4.6 吊装塔片八.2.1.4.6.1 按要求绑扎吊点，吊点绳与起吊滑轮组连接。八.2.1.4.6.2 绑扎吊片的上下调整大绳，大绳下端与锚固点连接，收紧下部调整大绳。八.2.1.4.6.3 磨绳经过转向地滑车，与牵引动力连好。八.2.1.4.6.4 起吊人员作业到位，现场指挥全面检查无误后，下达牵引指令，开始牵引。八.2.1.4.6.5 起吊过程中，控制大绳人员随吊片头部起立位置，适当放出控制上大绳，控制下大绳经络收紧。八.2.1.4.6.6 现场指挥在起吊过程中应位于起吊吊片的侧面，随时观测抱杆倾斜情况，遇有异常，指挥调整大绳松紧或调整拉线。八.2.1.4.6.7 现场指挥在起吊过程中应随时监视吊片与组好塔段保持适当距离，并指挥大绳调整人员随塔片上升调整大绳，不得碰挂塔身；在吊片上升过程中，塔上尖站在塔身内侧的安全位置上，吊片吊离地面，控制大绳适当放松，在吊片高度接近已组塔段上端时，放慢牵引速度，略高于已组好塔段上端时停止牵引，塔上人员就位（分别站在侧面和内侧），指挥缓慢放松调整大绳，吊件下端与已组好塔段上端对齐时，指挥缓慢松磨，直到螺孔对正，塔上人员及时用小撬棍插入螺孔并指挥停磨，调整控制大绳，塔上塔下配合逐个安装连接螺栓，拆除下控制大绳，封固上调整大绳，拆除磨绳与绞磨连接。八.2.1.4.6.8 利用相同程序吊装另一侧吊片。八.2.1.4.6.9 连接辅材测量上口根开及对角线无误后，坚固所有螺栓，拆除吊点绳和控制大绳。八.2.1.4.6.10 将吊装滑轮组拉至塔外地面，留有一定的余绳。八.2.1.4.6.11 循环往复以上程序直到将塔身吊装完毕。八.2.1.4.7 吊装塔头：地线顶架和导线横担采用分别整体吊装，吊装顺序先上后下，用抱杆吊装顶架，然后将吊装滑轮组定滑轮移到顶架，用顶架吊装横担，吊装时，牵引磨绳经过塔内转向滑车、地面转向滑车连至绞磨。八.2.1.4.8 拆除抱杆八.2.1.4.8.1 在铁塔横担中部的主材上挂设滑车，用提升抱杆的专用麻绳连于抱杆下端，在抱杆底部绑扎控制大绳，提升抱杆至下承托不受力后停止牵引。八.2.1.4.8.2 解除下承托，磨绳缓慢放松，四面临时拉线随抱杆下落收紧，至抱杆顶部略高出横担时停磨，在横担正文用绳套和U形环将专用磨绳与抱杆连成一体，塔上人员将抱杆临时固定在横担上，放松四面拉线并拆除，拆除起吊滑轮组，用绳索将拉线和起吊滑轮组松至地面。八.2.1.4.8.3 拆除抱杆与横担的临时固定，缓慢放松磨绳至抱杆顶部至横担中部时停磨，再次用绳套和U形环将专用磨绳与抱杆连接，继续缓慢松磨，抱杆即将落地时，用控制大绳将抱杆底部向塔身外方向拉出，使其落地，继续松磨至抱杆顶部靠近塔身，将抱杆顶部牢固固定在塔身。八.2.1.4.8.4 拆除抱杆下部与专用磨绳的连接，将磨绳移到抱杆顶部并连接，拆除抱杆与塔身的固定，启动绞磨牵引直到抱杆直立地面停止牵引，高处作业人员攀登抱杆至分解点，在分解点上方绑扎控制大绳，将分解点上下方抱杆用绳套放松连接，拆除抱杆接头螺栓，作业人员下至地面安全地带。八.2.1.4.8.5 启动绞磨至抱杆离地，用抱杆下部控制绳将抱杆底部向塔身外方拉出，缓慢松磨直到抱杆下部拆除段落地，解除分解点处的连接绳套，将拆除部分移出塔外。八.2.1.4.8.6 循环往复直到抱杆拆除完毕，用绳索将磨绳和滑轮松至地面。八.2.1.4.9 复紧螺栓、清理现场八.2.1.4.9.1 补刘因抱杆影响无法安装的辅材，按规范要求紧固螺栓，做好防松防盗措施，按规范要求检查铁塔安装质量，做好记录。八.2.1.4.9.2 挖出临时地锚，转移组塔工具，回填地锚坑，初步恢复地貌。八.2.1.5 拆除旧线，架设新线施工工艺八.2.1.5.1 检查110kV桂东线的#31塔大号侧和#40塔小号侧临时拉线和铁塔受力情况正常；八.2.1.5.2 高空作业人员利用软梯施工（系好安全带、不得直接站在导（地）线上作业），在110KV桂东线#36、#35、#34、#33、#32杆和#39塔上用手扳葫芦收紧导、地线至悬垂线夹不受力情况下，将导、地线从悬垂线夹解除，装设导、地线放线滑车，再将导、地线移入放线滑车中轮槽内。八.2.1.5.3 在新建ND31塔处装设两个机动绞磨紧线系统，注意机动绞磨安装位置避开导线底下。八.2.1.5.4 因为ND30-ND31、ND30-ND32孤立档档距较小，采用人工结合机械半张力放线。八.2.1.5.5 在新建110KV桂东解口线工程ND30塔挂起ND30－ND31和ND30－ND32段新导、地线后尾耐张。八.2.1.5.6 在新建ND31塔靠原桂东线#36侧，分每一根施工，用机动绞磨收紧原桂东线#37－#31段与导、地线或光缆，直到原桂东线#37－#38档无张力时，临时锚固在新建ND31塔塔腿段，高度与原线路高度一致，锚固导、地线钳夹点做两道，第一道用相应线夹夹紧，第二道在导、地线缠绕铝包带后用两个马鞍卡子卡紧防止跑线；拆除#38塔耐张，在新建ND31塔处余留适当长度后裁断（ADSS光缆在#37杆接头盒处拆除），ND31－原桂东线#31塔段进行重新调整弧垂紧线采取不落线施工，新建ND31塔－原桂东线#36杆档跨越乡村道路、通讯线、新建乡村道路不需搭设跨越架，施工时不得先解除原线路临时锚固钢丝绳，采用边紧线边放松临时锚固钢丝绳施工。八.2.1.5.7 在新建110KV桂东解口线工程ND32塔处ND30－ND32紧线和ND32－原桂东线#40塔段导、地线和光缆重新调整弧垂紧线同步施工,施工方法与新建ND31－原桂东线#31塔段施工方法基本相同；八.2.1.6 紧线施工工艺八.2.1.6.1 新建ND30塔－ND31塔档和新建ND31塔－原桂东线#31塔段在新建ND31塔根据气温绑扎好弛度板。八.2.1.6.2 新建ND30塔－ND32塔档和新建ND32塔－原桂东线#40塔段在新建ND32塔根据气温绑扎好弛度板。八.2.1.6.3 按每相子导线的预定顺序逐根紧线，先紧好中间相子导线，观测好弛度，其它子导线比照该子导线观测弛度，全部紧好后复核各子导线弛度，异常时用手板葫芦经过调整板进行调整。八.2.1.6.4 现场指挥下达牵引指令，新建ND30塔－ND31塔档和新建ND31塔－原桂东线#31塔段在ND31塔两侧同时启动绞磨收紧第一根（中间相）子导线，至导线离地，弛度观测从没登塔进行观测，指挥绞磨正式牵引，当弛度接近要求时，放慢牵引速度，观测弛度达到要求，停止牵引，复核无误后在导线上画印，指挥绞磨将导线回落地面压接耐张管，压接好后再次指挥绞磨收紧导线，当弛度接近要求时，放慢牵引速度，直至耐张钢锚到达绝缘子串金具对接位置时，停止牵引，紧固连接金具螺栓，指挥绞磨缓慢放松牵引绳，停磨拆除紧线钳头。八.2.1.6.5 按照第一相紧线程序完成该区段所有紧线作业。八.2.1.6.6 紧线过程中严密监控铁塔受力变形情况，根据情况及时调整两侧牵引速度。八.2.1.6.7 现场清理、地貌恢复，转移所有设备、工器具。八.2.1.6.8 新建ND30塔－ND32塔档和新建ND32塔－原桂东线#40塔段同样采用上述施工方法。八.2.1.7 拆除110KV桂东线#37杆和#38塔施工工艺八.2.1.7.1 清理施工现场障碍物，装设安全标志及安全围栏；八.2.1.7.2 安装倒杆（塔）方向控制拉线；八.2.1.7.3 现场设置专人统一指挥，施工区域设置专人监护。八.2.1.7.4 倒落杆（塔）；八.2.1.7.5 地面分解拆除杆（塔）；八.2.1.7.6 清理现场，拆除安全标志及安全围栏。八.2.1.8 所有施工内容全部完成并经过验收后，人员、机械、工器具离开现场后，工作负责人检查确认现场施工人员全部撤离现场，2组临时接地线已拆除，施工机具全部撤离到安全区域后，通知供电局调度中心，停电施工作业完成，结束停电工作票，转入新建线路110KV平桂线、110KV平东线启动环节。八.2.1.9 停电解口Π接架线施工工作结束。 3. 工程计划安排工作内容时间安排备注清理现场并做好维护，工器具、施工材料运输等 7月20日前完成 ND31、ND32铁塔组立 7月20日到7月23日 3天拆除原桂东线#37、#38杆段导地线及光缆、架设ND30至ND31塔导地线及光缆接入原桂东线#36杆并重新调整ND31－#31段弧垂；架设ND30至ND32塔导地线及光缆接入原桂东线#39杆并重新调整ND32－#40段弧垂。 7月24日至7月25日 2 天 ND30至ND31塔、ND30至ND32塔防震锤等附件安装及验收、消缺工作；原桂东线#37杆、#38塔拆除 7月26日 1 天竣工验收、停电工作结束转入新建线路启动工作。 7月26日 4. 特殊情况处理在停电时间内完成施工任务过程中，若遇到其它阻力或困难延误了施工进度，不能在规定的停电时间内完成工作任务将采取以下措施： 1. 若施工剩余的工作量能保证在半天的时间以内完成，将采取延长停电时间来完成施工任务；但必须在工作票结束时间前2小时向调度中心申请延期。 2. 若施工过程中遇到不能施工或是计划剩余工作量不能保证在半天内完成的，将采取提前结束工作票的方式提前结束工作任务，再另安排时间完成施工任务。九、施工安全、技术措施（一）停电安全、技术措施 1. 停电、送电工作必须指定专人负责。严禁采用口头或约时停电、送电。 2. 未接到停电工作许可命令前，严禁任何人及工器具攀登带电线路。 3. 工作负责人接到停电工作命令后，应指定专人先验电，验明线路确无电压。验电要用合格的验电器，验电时必须戴绝缘手套并要逐相进行验电。验电必须设专人监护。 4. 停电作业必须挂接地线，并应挂在110kV桂东#31塔小号侧、#40塔大号侧线路上，线路导线分别使用单相接地线接地，接地线规格不得小于35mm2，材料应用多股软铜线、接地体可利用铁纤子（打入的深度不少于0.6m）或杆塔接地装置。严禁使用其它导线作为接地线和短路线。 5. 挂接地线的顺序应先接接地端，后挂导线端，拆除接线时与此顺序相反。接地线应连接可靠，不得缠绕。工作人员应使用绝缘棒或带绝缘的手套，人体不得碰触接地线。 6. 挂接地线时，应戴绝缘手套或持绝缘棒操作。验电和挂接地线时，必须设监护人。 7. 若有感应电压反映在停电线路上时，应加挂接地线，同时在拆除时，需在负责人的监督先完成，工作使用绝缘棒或带绝缘手套，防止感应电触电。 8. 进入施工现场的人员，必须佩带好安全帽，穿胶底鞋，穿工作服并要整齐，高空工作人员带好安全带，安全带要绑扎在牢固的地方，严禁高空抛物，必须用绳索传送。（二）铁塔组立安全、技术措施 1．高处作业人员必须系好安全带（绳）。安全带（绳）必须拴在牢固的构件上，并不得低挂高用。 2．高处作业所用的工具和材料应放在工具袋内或用绳索绑牢；上下传递物件应用绳索吊送，严禁抛掷。 3．高处作业人员在转移作业位置时不行失去保护，手扶的构件必须牢固。 4．吊装方案和现场布置应符合施工技术措施的规定；工器具不得超载使用。 5．钢丝绳与铁件绑扎处应衬垫软物。 6．塔片就位时应先低侧后高侧；主材和侧面大斜材未全部连接牢固前，不得在吊件作业 7．抱杆提升前，应将提升腰滑车处及其以下塔身的辅材装齐，并拧紧螺拴。 8．铁件及工具严禁浮搁在杆塔及抱杆上。 9．用外拉线抱杆组立铁塔应遵守下列规定： 1) 升降抱杆必须有统一指挥，四侧临时拉线应均匀放出并由技工操作。 2) 抱杆垂直下方不得有人；塔上人员应站在塔身内侧的安全位置上。 3) 抱杆根部与塔身绑扎牢固，抱杆倾斜角不宜超150。 10．起吊和就位过程中，吊件外铡应设控制绳。 11．将旧导地线、光缆用软管穿起，以保护旧导地线、光缆在施工工程中不受到损伤。（三）架线安全、技术措施在新建ND31塔靠原桂东线#36侧，分每一根施工，用机动绞磨收紧原桂东线#37－#31段与导、地线或光缆，直到原桂东线#37－#38档无张力时，临时锚固在新建ND31塔塔腿段，高度与原线路高度一致，锚固导、地线钳夹点做两道，第一道用相应线夹夹紧，第二道在导、地线缠绕铝包带后用两个马鞍卡子卡紧防止跑线；拆除#38塔耐张，在新建ND31塔处余留适当长度后裁断（ADSS光缆在#37杆接头盒处拆除），ND31－原桂东线#31塔段进行重新调整弧垂紧线采取不落线施工，新建ND31塔－原桂东线#36杆档跨越乡村道路、通讯线、新建乡村道路不需搭设跨越架，施工时不得先解除原线路临时锚固钢丝绳，采用边紧线边放松临时锚固钢丝绳施工。（四）拆除杆（塔）安全、技术措施九.1.1.1 高处作业人员应衣着灵便，穿软底鞋，并正确配戴个人工具。九.1.1.2 登高作业人同必须系好安全带（绳），安全带（绳）必须捡在安全可靠的构件上，并不得低挂高用。九.1.1.3 拆铁塔片时，首先应把吊点绳绑好，检查吊点绳是否受力，吊点绳受力后方可拆除螺栓。九.1.1.4 在邻近带电线路施工时，起重设备、临时拉绳、控制绳等与带电线路必须保持足够的安全距离或采用绝缘拉绳。九.1.1.5 高空作业人员在转移位置时，不得失去保护，手棱的构件必须牢固。九.1.1.6 抱杆降落前应检查降落所使用的滑车、钢丝绳是否合格，打好临时拉绳。九.1.1.7 用外拉线内抱杆拆除塔时应遵守下更规定： 1) 升降抱杆必须有统一指挥，四侧临时拉线应均匀放和收并由技工操作。 2) 抱杆垂直下方不得有人，塔上人员应站在塔身外铡的安全位置上。 3) 抱杆根部与塔身绑扎牢固，抱杆倾斜角不宜超过150。 4) 拆除和放落过程中，吊件上应设控制绳。（五）防倒杆（塔）安全、技术措施 1. 围设安全护栏、挂好安全警示牌并派人员现场监督。 2. 打一组临时拉线十、施工安全危险点分析及控制措施序号作业内容危险点控制措施一作业前的准备工作 1、作业现场情况核查不全面、不准确 1.1 布置作业前，必须核对图纸，勘察现场，彻底查明可能向作业点反送电的所有电源等。 1.2 对现场周围的带电部位，行人、车辆行走的路线及对施工构成障碍物等核查清楚，以便确定可行的施工方案，查明作业中的不安全因素，制定可靠的安全防范措施。 2、作业任务不清 2.1 参加作业人员必须提前进行技术交底，对具体工作内容及要求不清楚者不允许参加施工作业。 2.2 在作业前，要将人员的任务分工，详细交代施工危险点及其控制措施等。 3、作业组的工作负责人和工作班成员选派不当 3.1 选派的工作负责人必须是文件公布的有资格担任的人员，应有较强责任心及安全意识，并熟练掌握所承担的工作内容及质量标准。 3.2 选派的工作班成员需能在工作负责人指导下安全、保质地完成所承担的工作任务。 4、施工机具不合格 4.1 施工用的机具（如发电机、起吊设备、安全带等）必须经安全和质量检查合格方能使用。 4.2 验电器、接地线必须检验合格才能使用。二保证安全的组织和技术措施的实施 1、不按工作票的工作范围和安全措施执行 1.1 必须按工作票的内容和有关规程、制度执行。 1.2 严格执行《电业安全工作规程（电力线路部分）》及《电力安全作业规程（架空输电线路篇）》的有关规定。 2、未办理工作许可手续，工作人员即进入现场 1.1工作负责人必须在办理许可手续后，方可带领工作班人员进入作业现场。 3、工作负责人在开工和复工前不认真检查作业现场的安全措施 3.1 工作负责人在接到工作许可的命令后，方可在工作票上签名，然后带领工作班成员进入现场施工。 3.2 次日复工时，工作负责人须事前重新认真检查安全措施符合工作票的要求后，方可工作。 4、工作负责人不向工作班组成员交待工作现场 4.1 工作负责人应检查工作班成员着装是否整齐，符合要求。安全防护用品是否佩带齐全。 4.2 工作负责人宣读工作票，交待现场安全措施、带电部位和工作危险点及其它注意事项。三实施作业 1、单人留在作业现场 1.1 除工作需要和条件允许外，所有工作人员（包括工作负责人）不得单独留在作业现场。 2、工作负责人（监护人）参与作业，违反工作监护制度 2.1 工作负责人（监护人）在全部停电或部分停电时，只有安全措施可靠，人员集中在一个工作地点，确无触电危险的情况下，方可参加工作。 2.2 专责监护人不得做其它工作。 3、违反现场作业纪律（喝酒等） 3.1 工作负责人需及时提醒和制止影响作业人员的言行和精神、身体状态，严禁带酒意上岗。 4、擅自变更现场安全措施 4.1 不得随意变更现场安全措施。 4.2 特殊情况需变更时，必须征得工作许可人的同意，完成后及时恢复原安全措施。 5、施工过程中不注意保护好原有设备、线路及其它设施。 5.1 在吊装附件时，一定不能让附件碰到停电线路，以免损伤停电线路。五高空作业（1）摔伤、高空坠落 1、需使用安全带,安全带的一端捆绑在牢固的金属件上,其长度能起到保护作用。（2）砸伤 1、现场人员必须戴好安全帽。（3）感应电引发摔伤 3.1作业人员应戴手套。 3.2在作业地点加设临时接地线。六工作终结 1、办理工作终结手续后，还到线路上或是危险区域作业 1.1 全部工作完毕，办理工作终结手续前，工作负责人应对全部工作现场进行周密的检查，确保无遗留问题。 2.1在通知调度中心送电前，所有施工人员全部撤离工作现场。 2、工作结束后，施工现场不清理，留下安全隐患 2.1 每日工作结束后，需要对该段线路进行全面检查，消除安全隐患并设专人看守。 2.2 每日工作结束后，工作现场必须整理有序，对交通或行人有危险的障碍物，要设交通及夜行标志牌。 2.3 工作结束后，工作现场必须清理干净。十一、文明施工措施 1、经过技术交底使每个施工人员都认识按文明施工的重要性，增强责任感。 2、施工前按相关规定认真布置好施工现场安健环标志和其它设施。 3、精心组织、严格管理，施工现场避免大声喧哗、争吵，尽量控制施工噪音。 4、注意施工及生活废物处理和施工用化工材料的使用及回收，保持作业所在环境不受到施工造成的污染、破坏。 5、认真做好本岗位的工作，提倡合作精神，力争一次施工合格，决不延误送电时间。 6、注意搞好地方关系，特别是青苗赔偿工作，要先打招呼，取得同意后施工，同当地农民不争不吵。 7、做到现场清洁，工完场清，杆塔下不留异物。
