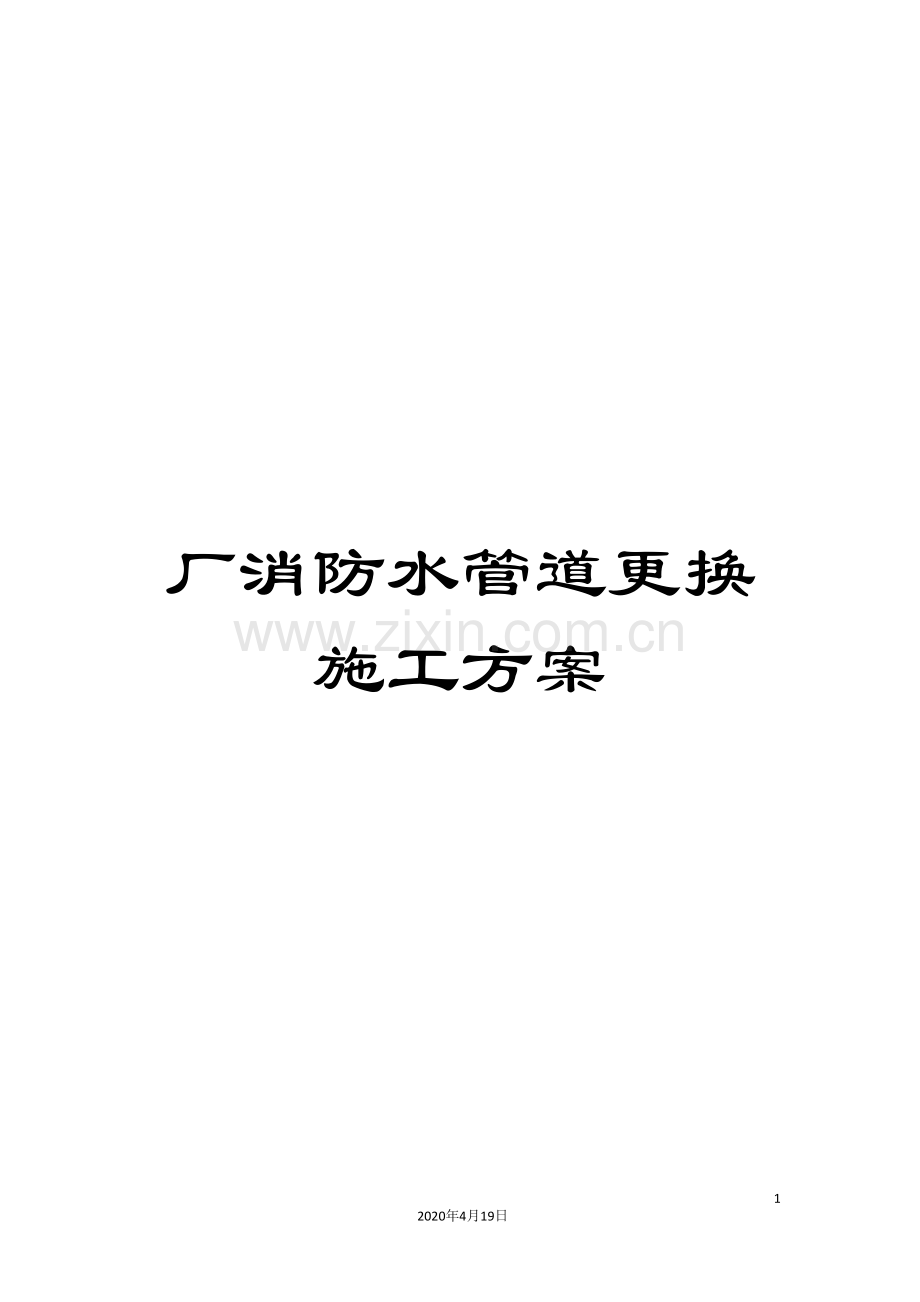

厂消防水管道更换施工方案.doc

厂消防水管道更换施工方案

4
2020年4月19日
文档仅供参考

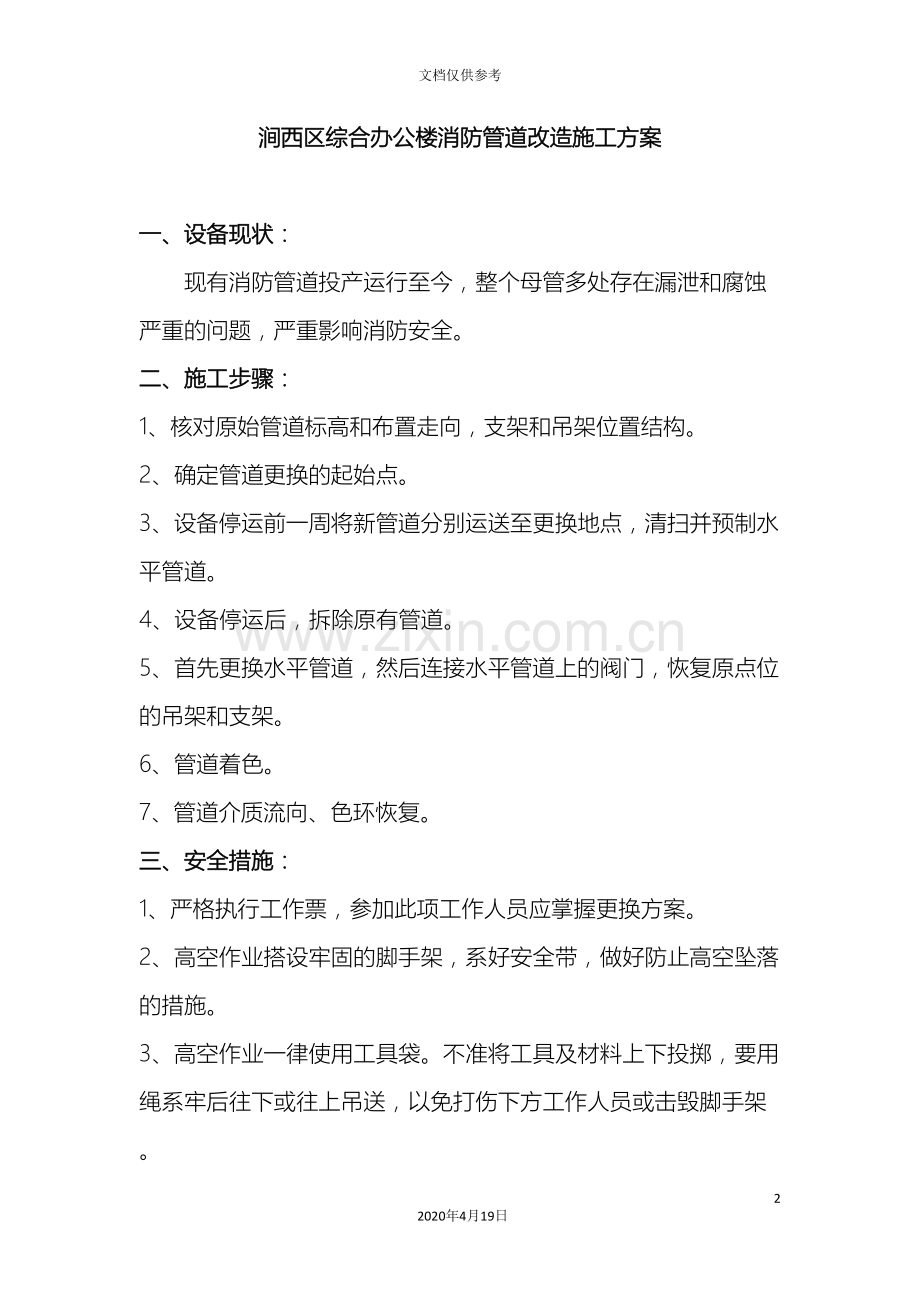

涧西区综合办公楼消防管道改造施工方案

一、设备现状：
现有消防管道投产运行至今，整个母管多处存在漏泄和腐蚀严重的问题，严重影响消防安全。
二、施工步骤：
1、核对原始管道标高和布置走向，支架和吊架位置结构。
2、确定管道更换的起始点。
3、设备停运前一周将新管道分别运送至更换地点，清扫并预制水平管道。
4、设备停运后，拆除原有管道。
5、首先更换水平管道，然后连接水平管道上的阀门，恢复原点位的吊架和支架。
6、管道着色。
7、管道介质流向、色环恢复。
三、安全措施：
1、严格执行工作票，参加此项工作人员应掌握更换方案。
2、高空作业搭设牢固的脚手架，系好安全带，做好防止高空坠落的措施。
3、高空作业一律使用工具袋。不准将工具及材料上下投掷，要用绳系牢后往下或往上吊送，以免打伤下方工作人员或击毁脚手架。
4、使用合格的起重工具（手动葫芦、钢丝绳、卡扣、吊环等）。
5、管路拆除时，应在工作地点下方设监护区，避免落物伤人。
6、在易燃物品上方工作时，上面铺设好跳板，并在跳板上
面铺设0.5mm铁皮，防止火灾发生及工作人员掉落受伤。
7、管路割除时，工作人员应远离管路避免管路割断后发生串动碰伤人员。
8、工作人员应远离受力的钢丝绳等固定件，避免突然损坏伤人。
9、对口时应密切配合防止挤伤手脚。
10、起吊的管路尽量扶正，避免偏斜摆动碰伤设备及工作人员。
11、非焊接人员不得动用电火焊。
12、打磨焊口等要正确使用电动工器具，戴好防护用品，严格执行安规规定。
13、使用合格的电气工具，接引电源要安装漏电保护器。
14、工作期间工作人员应密切配合，防止意外伤害。
四、技术措施：
1、更换前对原管路规格材质进行确认，更换管道为φ114×3.75，用前应做清扫检查。
2、用角磨砂轮将管路打磨坡口，形式为V型，坡口为35°。
3、坡口应整齐光滑，坡口内外壁至10-20mm处用砂轮打磨露出金属光泽。
4、管路焊接连接时不得强力对口。
5、对接管口端面应与管子中心线垂直，其偏斜度不超过1mm。
6、对口时必须做到内壁齐平，错口值小于1mm。
7、焊接材料：J-422焊条。
10、焊接方法：电焊击穿。
