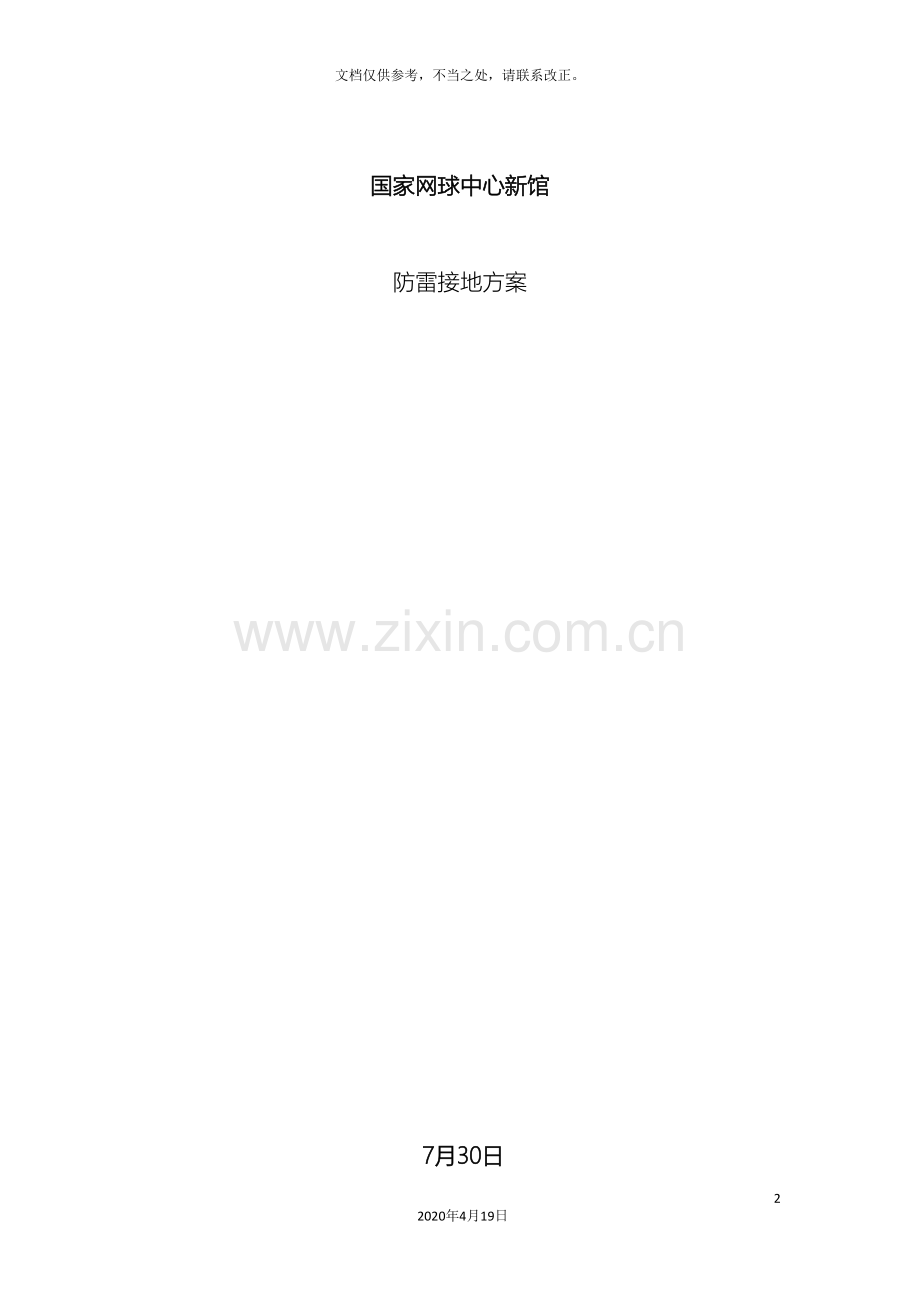

国家网球中心新馆

防雷接地方案

7月30日
一工程概况
本工程为二类防雷建筑，本工程使用顶棚的金属网架以及金属构件作为防直击雷的接闪器。引下线利用柱子或剪力墙内两根Ф16以上主筋通长焊接作为引下线，间距不大于18米，引下线上端与避雷带焊接，下端与基础底梁及基础底板轴线上的上下两层钢筋内的两根主筋焊接。外墙引下线在距室外地面一米处引出与室外接地线焊接，并使基础底梁及基础底板轴线上的上下两层通长焊接做接地网。国家网球中心新馆看台部的栏杆应与建筑物结构柱子内的主筋引下线可靠连接。本工程防雷接地，变压器中性点接地，电气设备的保护接地，电梯机房，消防控制室，通讯机房，演播机房等的接地共用统一接地装置，要求接地电阻不大于0.5欧姆，实测不满足要求时须增设接地极。

二施工工艺及技术要求
1. 接地系统
（1）接地引下线要求
①接地扁钢至少三面施焊，搭接倍数为扁钢宽度2倍，焊接处焊缝应饱满，不得夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处去皮后刷沥清做防腐处理（混凝土中除外）.
②镀锌圆钢焊接长度为其直径的6倍，并应双面焊接；镀锌圆钢与镀锌扁钢连接长度为圆钢的6倍。
（2）强弱电共用联合接地装置，要求接地电阻应小于0.5欧姆。
（3）电梯机房，水泵房设LEB箱，利用建筑统一接地极，柱内Ф16以上的二根主筋独立作引下线。变配电所设MEB箱，利用建筑统一接地极，柱内Ф16以上的二根主筋独立作引下线。
2.接地体要求
1.自然基础接地体安装:
（1）.利用底板钢筋或深基础做接地体:按设计图尺寸位置要求,标好位置,将底板钢筋搭接焊好,再将柱主筋(不少于2根)底部与底板筋搭接焊,并在室外地面以下将主筋焊接连接板,清除药皮,并将两根主筋用色漆做好标记,以便引出和检查。
（2）利用柱形桩基及平台钢筋做接地体:按设计图尺寸位置,找好桩基组数位置.把每组桩基四角钢筋搭接封焊,再与柱主筋(不少于2根)焊好,并在室外地面以下,将柱主筋焊接预埋接地连接板,清除药皮,并将两根主筋用色漆做好标记,便于引出和检查。
2.人工接地体安装：
当自然接地体满足不了接地电阻小于0.5欧姆时须打人工接地体，本工程要求接地体距地面-1.5米，接地体长度不应小于2.5米，间距5米，距建筑物外墙大于1米，接地体埋设后的回填土应分层夯实。
接地装置的焊接应采用搭接焊，搭接长度应符合下列规定：
① 扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面焊；
② 圆钢与圆钢搭接为圆钢直径的6倍，双面焊。
③ 圆钢与扁钢搭接为圆钢直径的6倍，双面施焊。
④ 扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊。
3.断接卡子的安装要求
（1）、本工程暗装断接卡子距地0.5米安装。
（2）、断接卡子与防雷主筋采用不小于φ12镀锌圆钢连接，不小于40*4镀锌扁钢连接。

暗装断接卡子做法(一) 暗装断接卡子做法(一)正面

断接卡子做法（一）侧面

断接卡子做法（二）

断接卡子做法(二)侧面

4. 接地线在穿越墙壁、楼板和地坪处应加钢套管或其它坚固的保护套管，钢套管应与接地线做电气连通。
5.变配电室内明敷设接地干线安装应符合下列规定：
① 便于检查、敷设位置不妨碍设备的拆卸与检修。
② 当沿建筑物墙壁水平敷设时，距地面的高度250～300mm；与建筑物墙壁间的间隙10～15mm;

配电室内等电位连接
支持卡子间距为1000mm，在转弯、支线、终端处其间距为300mm,安装高度由设计决定，无设计要求时应为250mm～300mm。全部接地线，支持卡子和接地端子一律为镀锌件。
6.接地线跨越建筑物变形缝时加设补偿装置，用不小于φ12镀锌圆钢、40*4镀锌扁钢跨接，应留有适当的余量。
7.强电及弱电竖井和电梯竖井内用40*4的镀锌扁钢沿竖井明敷
8.利用柱内主筋作引下线引出防水层做法

8.等电位做法
（1）等电位做法参照《等电位联结安装02D501-2》，本工程使用两种不同的等电位做法，进入强电间直接使用40*4镀锌扁钢连接等电位端子箱与底板主筋，弱电设备使用40*4镀锌扁刚使底板钢筋与接地地端子箱联结，在用BV线穿PC40管敷设到相关设备，具体做法参照图纸要求。
（2）消防控制室，网络通信机房，移动通信机房，固定通信机房等弱电设备设局部等电位联结。
（3）本工程采用总等电位联结，总等电位联结板（MEB）由紫铜制成。应将建筑内保护干线，进出建筑物的设备金属管，建筑物金属构件进行联结。
三. 工艺流程：
①自然基础接地装置安装：
定位 → 搭接底板筋 → 搭接柱主筋与底板筋 → 焊连接板 → 标记主筋 → 核验
②人工接地装置安装：
加工接地体 → 定位、弹线 → 挖坑、开槽 → 接地极安装 → 接地网焊接 → 防腐 → 核验
③防雷引下线暗敷设：
做防雷引下线的柱子主筋下端与接地体焊接 → 随建筑物引上 → 柱子主筋与均压环焊接→ 隐检
四.防雷接地主要施工机械操作程序
1．电焊机
（1)电焊机的选择跟被焊物的厚度、物件的大小来选择电焊机的电流大小。
（2)电焊机设在离被焊物越近越好，电焊机必须设专用箱和漏电器。电焊机外壳完整，一次线长度不超过3M，二次线长度小于30M，与焊机端子连接时必须 线鼻子。二次线必须使用专用铜芯缆线，不许用其它金属物代替，焊把无破损，绝缘良好
（3)电焊机的电源应专线、专闸，专用漏电保护器，查清电焊所用电压是380V或220V，接通电流和明显接地保护方可开机施焊。
（4）电焊机接线要符合规定，二次线要有线鼻子，并用螺栓压实，线路接头要少，作业时应清净作业区易燃物，以上措施要求工地全体人员认真执行，电焊机在操作前必须到安保部门开动火证。
五.安全措施
（1）本工程低压配电系统接地型式采用TN-S系统。
（2）其中性线和保护线在接地点后要严格分开，凡正常不带电而当绝缘破坏有可能呈现电压的一切电气设备金属外壳均应可靠接地。
（3）防雷接地，变压器中性点接地及电气设备保护接地等共用统一的接地装置，要求接地电阻不大于0.5欧姆，否则应在室外增设人工接地体。
（4）在淋浴间及带浴室的卫生间等处设局部等电位联结。
（5）本工程采用总等电位联结，将建筑物内保护干线，设备进线总管，建筑物金属构件进行联结。
（6）计算机电源系统，共用电视天线引入端，电信引入端设过电压保护装置。
