工程设计说明书

45

资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。

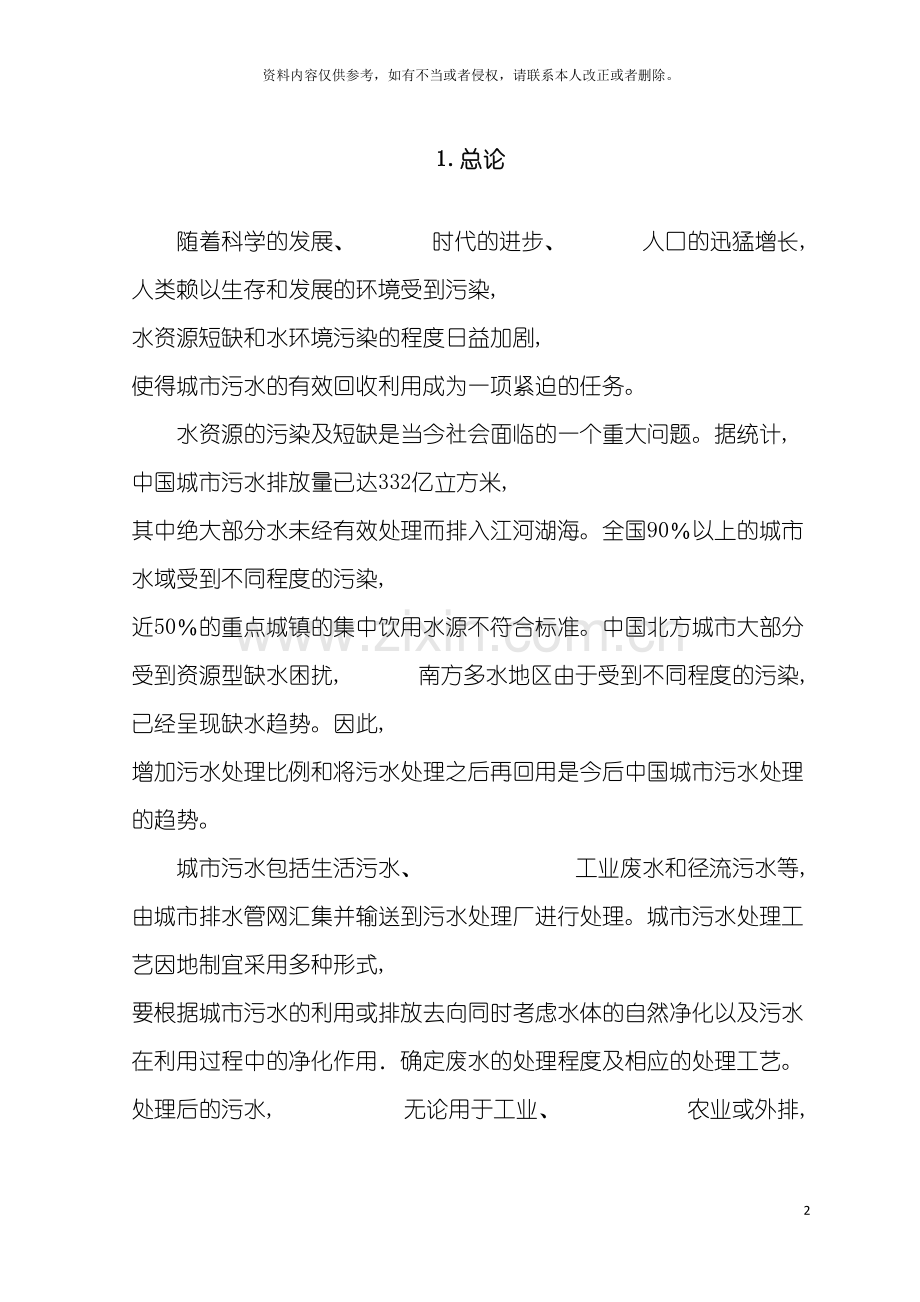

1.总论

随着科学的发展、 时代的进步、 人口的迅猛增长, 人类赖以生存和发展的环境受到污染, 水资源短缺和水环境污染的程度日益加剧, 使得城市污水的有效回收利用成为一项紧迫的任务。
水资源的污染及短缺是当今社会面临的一个重大问题。据统计, 中国城市污水排放量已达332亿立方米, 其中绝大部分水未经有效处理而排入江河湖海。全国90％以上的城市水域受到不同程度的污染, 近50％的重点城镇的集中饮用水源不符合标准。中国北方城市大部分受到资源型缺水困扰, 南方多水地区由于受到不同程度的污染, 已经呈现缺水趋势。因此, 增加污水处理比例和将污水处理之后再回用是今后中国城市污水处理的趋势。
城市污水包括生活污水、 工业废水和径流污水等, 由城市排水管网汇集并输送到污水处理厂进行处理。城市污水处理工艺因地制宜采用多种形式, 要根据城市污水的利用或排放去向同时考虑水体的自然净化以及污水在利用过程中的净化作用．确定废水的处理程度及相应的处理工艺。处理后的污水, 无论用于工业、 农业或外排, 均应符合国家规定标准。城市污水处理分为三个级别, 即一级处理(机械处理)、 二级处理(生物处理)、 三级处理(高级处理)。一级处理主要采用格栅、 沉砂池、 沉淀池等构筑物, 去除污水中不溶解的悬浮物等。二级处理主要去除一级沉淀池出水中的胶体和溶解性有机物。典型设备是生物曝气池(或生物滤池)和二次沉淀池。三级处理主要去除二级出水中营养物(氮和磷)及其它难降解物质。主要方法有絮凝、 过滤、 吸附、 离子交换等物化法。三级处理的目的是避免水体富营养化或回用水。
1.1设计任务和内容
1.1.1工程设计的目的
工程设计是环境工程专业重要的实践教学环节, 教学时间为三周。工程设计以城市污水处理厂工艺为主线, 要求学生利用所学知识, 在教师的指导下提出工艺设计方案, 进行工艺设计计算, 编制设计说明文件, 绘制工艺条件图等系统训练。
1.1.2设计题目
某城市污水处理厂工艺设计
1.1.3设计要求
( 1) 完成主要处理构筑物的设计布置;
( 2) 工艺选择、 设备选型、 技术参数、 性能、 详细说明;
( 3) 提交的成品: 设计说明书、 单元设备工艺条件图、 污水处理厂平面布置图。
1.1.4设计内容
( 1) 进行一般水处理构筑物的工艺设计计算;
( 2) 编制设计说明文件;
( 3) 设计图纸: 污水处理厂平面图, 绘制单元设备工艺条件图。
1.1.4设计任务
设计进、 出水水质及排放标准
项目 CODcr( mg/L) BOD5( mg/L) SS( mg/L) NH3-N(mg/L)
进水水质CODcr=430mg/L BOD5=220mg/L SS=260mg/L NH3-N=16mg/L
出水水质CODcr <70mg/L BOD5<20mg/L SS<30mg/L NH3-N<5mg/L
1.2基本资料
( 1) 污水水量与水质:
污水处理水量: 10万
污水水质: CODcr=430mg/L BOD5=220mg/L SS=260mg/L NH3-N=16mg/L
( 2) 处理要求:
污水经过二级处理后应符合以下具体要求:
CODcr <70mg/L BOD5<20mg/L SS<30mg/L NH3-N<5mg/L
( 3) 处理工艺流程
污水处理具体流程如下:
污水→格栅→污水泵房→沉砂池→初沉池→曝气池( 污泥回收) →二沉池 →出水
( 4) 厂区地形
污水厂址区域海拔标高在64—66m之间, 平均地面标高为64.5m。平均地面坡度0.3%0—0.5%0, 地形西北高、 东南低。厂区面积为东西厂380m, 南北长280m。
2．污水处理工艺流程及构筑物说明
2.1污水处理工艺流程
处理工艺具体流程如下:
污水→粗格栅→污水泵房→细格栅→沉砂池→初沉池→氧化沟→出水
2.2主要构筑物说明
2.2.1格栅
格栅是一组(或多组)相平行的金属栅条与框架组成,倾斜安装在进水的渠道,或进水泵站集水井的进口处,以拦截污水中较大的悬浮物及杂质,以保证后续处理构筑物或设备的正常工作. 按格栅栅条间距的大小不同,格栅分为粗格栅、 中格栅和细格栅3类。按格栅的清渣方法, 有人工格栅和机械格栅两种。格栅设备一般用于污水处理的进水渠道上或提升泵站集水池的进口处, 主要作用是去除污水中较大的悬浮或漂浮物, 以减轻后续水处理工艺的处理负荷, 并起到保护水泵、 管道、 仪表等作用。当拦截的栅渣量大于0.2m3/d时, 一般采用机械清渣方式; 栅渣量小于0.2m3/d时, 可采用人工清渣方式, 也可采用机械清渣方式。本设计采用机械格栅。
本设计格栅为平面型, 倾斜安装机械格栅。格栅过栅流速不宜小于0.6m/s, 不宜大于1.5m/s。栅前水深应与入厂污水管规格相适应。
2.2.2沉砂池
沉砂池一般是设在污水处理厂生化构筑物之前的泥水分离的设施。分离的沉淀物质多为颗粒较大的砂子, 沉淀物质比重较大, 无机成分高, 含水量低。污水在迁移、 流动和汇集过程中不可避免会混入泥砂。污水中的砂如果不预先沉降分离去除, 则会影响后续处理设备的运行。最主要的是磨损机泵、 堵塞管网, 干扰甚至破坏生化处理工艺过程。
本设计选用平流式沉砂池, 两座并行运行, 水力停留时间宜选50s, 沉砂量可选0.05-0.1L/m3, 贮砂时间为两天, 连续排砂。
2.2.3初沉池
沉淀池一般是在生化前或生化后泥水分离的构筑物, 多为分离颗粒较细的污泥。在生化之前的称为初沉池, 沉淀的污泥无机称为较多, 污泥含水率相对于二沉池污泥低些。辐流式, 表面负荷为q＝2.0—3.0 m3/( m2·h) , 沉淀时间为1.5—2h, SS去除率50-60％。
2.2.4曝气池
利用活性污泥法进行污水处理的构筑物。池内提供一定污水停留时间, 满足好氧微生物所需要的氧量以及污水与活性污泥充分接触的混合条件。曝气池主要由池体、 曝气系统和进出水口三个部分组成。池体一般用钢筋混凝土筑成, 平面形状有长方形、 方形和圆形等。曝气方法主要有鼓风曝气和机械曝气。
本设计采用鼓风曝气, 污泥负荷为0.3kg BOD5/kgMLVSS·d, SVI值选120-150ml/g, 污泥浓度不宜大于3500mg/L。
2.2.5曝气池利用卡鲁塞尔(Carrousel)氧化沟的说明
氧化沟( Oxidation Ditch) 是本世纪50年代由荷兰工程师创造的一种新型活性污泥法, 其曝气池呈封闭的沟渠形, 废水和活性污泥的混合液在其中不断循环流动, 因此被称为”氧化沟”。实际上它是活性污泥法的一种变型, 因为废水和活性污泥的混合液在环状的曝气渠道中不断循环流动, 有人称其为”循环曝气池”、 ”无终端的曝气系统”。
自1954年荷兰建成第一座间歇运行的氧化沟以来, 氧化沟在欧洲、 北美、 南非及澳大利亚得到了迅速的推广应用。至1985年, 美国已建有553座氧化沟污水处理厂, 荷兰216座, 西德226座, 丹麦300座。其工艺和构造也有了很大的发展和进步, 处理能力不断提高, 至今已有规模达65万m3／d的大型氧化沟处理厂; 处理范围不断扩大, 不但能处理生活污水, 也能处理工业废水、 城市废水, 而且在脱氮除磷方面表现了极好的性能。中国近年来在氧化沟技术的研究及推广应用方面有了很迅速的发展。特别在城市污水处理厂中获得应有的推广。
( 1) 氧化沟的技术特征
氧化沟污水处理技术能在近五十年来取得迅速的发展, 主要是由于它出水水质好, 运行稳定, 管理方便, 并具有区别于传统活性污泥法的一系列技术特征, 现概括如下:
1．采用的技术参数:
氧化沟常见的技术参数如下:
有机物容积负荷 0.2～0.4 kgBOD5／m3·d
有机物污泥负荷 0.05～0.15 kgBOD5／kgVSS·d
水力停留时间 10～24hr
污泥龄 10～30day
活性污泥浓度 ～6000 mg/L
出水水质 BOD5 10～15mg/L
SS 10～20mg／L
NH3-N 1～3mg／L
氧化沟所采用的有机物负荷和水力停留时间与延时曝气法接近, 但所取得的出水水质较好。当然, 氧化沟也可采用不同于上列的技术参数。如采用较高的有机物负荷、 较短的水力停留时间, 使其运行的特征接近于高负荷活性污泥法或其它类型的活性污泥法。
2．采用的处理流程:
以氧化沟处理城市污水时, 可不设初次沉淀池, 悬浮状有机物可在氧化沟中得到好氧稳定, 这比设初沉池及污泥稳定池要经济。由于氧化沟所采用的污泥龄很长, 其剩余污泥量少于一般活性污泥法, 而且已经得到好氧稳定, 不需再经污泥消化处理。为防止无机沉渣在氧化沟中积累, 原污水应先经格栅及沉砂池预处理。
一般, 氧化构污水厂的处理流程如图1-1所示:

2.2.6氧化沟的优缺点分析
氧化沟优点:
一体化氧化沟除一般氧化沟所具有的优点外, 还有以下独特的优点:
①工艺流程短, 构筑物和设备少, 不设初沉池、 调节池和单独的二沉池;
②污泥自动回流, 投资少、 能耗低、 占地少、 管理简便;
③造价低, 建造快, 设备事故率低, 运行管理工作量少;
④固液分离效果比一般二次沉淀池高, 使系统在较大的流量浓度范围内稳定运行。
氧化沟缺点 :
尽管氧化沟具有出水水质好、 抗冲击负荷能力强、 除磷脱氮效率高、 污泥易稳定、 能耗省、 便于自动化控制等优点。可是, 在实际的运行过程中, 仍存在一系列的问题。
1.污泥膨胀问题
当废水中的碳水化合物较多, N、 P含量不平衡, pH值偏低, 氧化沟中污泥负荷过高, 溶解氧浓度不足, 排泥不畅等易引发丝状菌性污泥膨胀; 非丝状菌性污泥膨胀主要发生在废水水温较低而污泥负荷较高时。微生物的负荷高, 细菌吸取了大量营养物质, 由于温度低, 代谢速度较慢, 积贮起大量高粘性的多糖类物质, 使活性污泥的表面附着水大大增加, SVI值很高, 形成污泥膨胀。
针对污泥膨胀的起因, 可采取不同对策: 由缺氧、 水温高造成的, 可加大曝气量或降低进水量以减轻负荷, 或适当降低MLSS( 控制污泥回流量) , 使需氧量减少; 如污泥负荷过高, 可提高MLSS, 以调整负荷, 必要时可停止进水, 闷曝一段时间; 可经过投加氮肥、 磷肥, 调整混合液中的营养物质平衡( BOD5: N: P=100: 5: 1) ; pH值过低, 可投加石灰调节; 漂白粉和液氯( 按干污泥的0.3%~0.6%投加) , 能抑制丝状菌繁殖, 控制结合水性污泥膨胀。
2.泡沫问题
由于进水中带有大量油脂, 处理系统不能完全有效地将其除去, 部分油脂富集于污泥中, 经转刷充氧搅拌, 产生大量泡沫; 泥龄偏长, 污泥老化, 也易产生泡沫。用表面喷淋水或除沫剂去除泡沫, 常见除沫剂有机油、 煤油、 硅油, 投量为0.5~1.5mg/L。经过增加曝气池污泥浓度或适当减小曝气量, 也能有效控制泡沫产生。当废水中含表面活性物质较多时, 易预先用泡沫分离法或其它方法去除。另外也可考虑增设一套除油装置。但最重要的是要加强水源管理, 减少含油过高废水及其它有毒废水的进入
3.污泥上浮问题
当废水中含油量过大, 整个系统泥质变轻, 在操作过程中不能很好控制其在二沉池的停留时间, 易造成缺氧, 产生腐化污泥上浮; 当曝气时间过长, 在池中发生高度硝化作用, 使硝酸盐浓度高, 在二沉池易发生反硝化作用, 产生氮气, 使污泥上浮; 另外, 废水中含油量过大, 污泥可能挟油上浮。
发生污泥上浮后应暂停进水, 打碎或清除污泥, 判明原因, 调整操作。污泥沉降性差, 可投加混凝剂或惰性物质, 改进沉淀性; 如进水负荷大应减小进水量或加大回流量; 如污泥颗粒细小可降低曝气机转速; 如发现反硝化, 应减小曝气量, 增大回流或排泥量; 如发现污泥腐化, 应加大曝气量, 清除积泥, 并设法改进池内水力条件
4.流速不均及污泥沉积问题
　在氧化沟中, 为了获得其独特的混合和处理效果, 混合液必须以一定的流速在沟内循环流动。一般认为, 最低流速应为0.15m/s, 不发生沉积的平均流速应达到0.3~0.5m/s。氧化沟的曝气设备一般为曝气转刷和曝气转盘, 转刷的浸没深度为250~300mm, 转盘的浸没深度为480~ 530mm。与氧化沟水深( 3.0~3.6m) 相比, 转刷只占了水深的1/10~1/12, 转盘也只占了1/6~1/7, 因此造成氧化沟上部流速较大( 约为0.8~1.2m, 甚至更大) , 而底部流速很小( 特别是在水深的2/3或3/4以下, 混合液几乎没有流速) , 致使沟底大量积泥( 有时积泥厚度达1.0m) , 大大减少了氧化沟的有效容积, 降低了处理效果, 影响了出水水质。
加装上、 下游导流板是改进流速分布、 提高充氧能力的有效方法和最方便的措施。上游导流板安装在距转盘( 转刷) 轴心4.0处( 上游) , 导流板高度为水深的1/5~1/6, 并垂直于水面安装; 下游导流板安装在距转盘( 转刷) 轴心3.0m处。导流板的材料能够用金属或玻璃钢, 但以玻璃钢为佳。导流板与其它改进措施相比, 不但不会增加动力消耗和运转成本, 而且还能够较大幅度地提高充氧能力和理论动力效率
另外, 经过在曝气机上游设置水下推动器也能够对曝气转刷底部低速区的混合液循环流动起到积极推动作用, 从而解决氧化沟底部流速低、 污泥沉积的问题。设置水下推动器专门用于推动混合液能够使氧化沟的运行方式更加灵活, 这对于节约能源、 提高效率具有十分重要的意义。
2.2.7二沉池
1.沉淀池的类型及选择
沉淀池是分离悬浮固体的一种常见构筑物, 二沉池是活性污泥处理系统的重要组成部分, 其作用是泥水分离, 使混合液澄清, 浓缩和回流活性污泥。沉淀池常按池内水流方向不同分为平流式沉淀池、 竖流式沉淀池和辐流式沉淀池三种。本设计中二沉池采用中心进水, 周边出水的辐流式沉淀池[3]。
辐流式沉淀池多呈圆形, 池的进水在中心为止, 出口在周围。水流在池中呈水平方向向四周辐射, 由于过水断面面积不断变大, 故池中的水流速度从池中心向池四周逐渐减慢。泥斗设在池中央, 池底向中心倾斜, 污泥常见刮泥机( 或吸泥机) 机械排除。其主要的特点是采用机械排泥, 运行较好; 排泥设备有定性产品[3]。
2.辐流式二沉池的设计参数
辐流式二沉池的设计参数如下:
( 1) 池子直径( 或者正方形的一边) 与有效水深的比值大于6;
( 2) 池径不宜小于16m;
( 3) 池底坡度一般采用0.05~0.1m;
( 4) 一般采用机械刮泥, 也可附有空气提升或净水头排泥设施;
( 5) 当池径( 或正方形的一边) 较小( 小于20m) 时, 也可采用多斗排泥;
( 6) 停留时间2.5~3h;
( 7) 表面负荷: 0.6~1.5m3/( m2·h) 。
2.2.8污泥浓宿池
污泥浓缩是降低污泥含水率、 减少污泥体积的有效方法。污泥浓缩主要减缩污泥的间隙水。经浓缩后的污泥近似糊状, 仍保持流动性。 它是减少水处理构筑物排出的污泥的含水量, 以缩小其体积的一种污泥处理方法。适用于含水率较高的污泥。例如活性污泥, 其含水率高达99％左右。当污泥含水率由99％降至96％时,污泥的体积可缩小到原来的1/4。为了对污泥有效地、 经济地进一步处理, 须先进行浓缩。浓缩后的污泥含水率一般为95～97％。污泥浓缩中所排出的污泥水含有大量有机物质, 一般混入原污水一起处理; 不能直接排放, 以免污染环境。
　　污泥浓缩的方法有沉降法、 气浮法和离心法。在选择浓缩方法时, 除了各种方法本身的特点外, 还应考虑污泥的性质、 来源、 整个污泥处理流程及最终处理方式等。如沉降法用于浓缩初沉淀污泥和剩余活性污泥的混合污泥时效果较好。单纯的剩余活性污泥一般用气浮法浓缩, 近年发展到部分采用离心法浓缩。
　　这里我们主要采用重力浓缩法, 经过污泥浓缩池, 进行污泥的浓缩。浓缩池的构造类似沉淀池,大多采用直径为5～20米的圆池, 内设搅拌机械作缓慢搅拌。污泥在浓缩池中的停留时间, 一般为12小时左右。浓缩池的表面污泥固体负荷率, 视污泥性质而不同,初次沉淀池污泥为100～150公斤/(米2·日),活性污泥为20～40公斤/(米2·日)。在浓缩池中,固体颗粒借重力下降,水分从泥中挤出, 浓缩污泥从池底排出, 污泥水从池面堰口外溢(连续式)或从池侧出水口流出。 气浮浓缩法 和重力浓缩法相反, 使污泥颗粒附上微细气泡而上浮至水面, 然后用刮板将浓缩污泥刮入排泥槽, 污泥水则从池底流出( 见气浮) 。对于颗粒比重仅略大于1的污泥, 如活性污泥和需气消化法的污泥,本法尤为适用。气浮浓缩常见溶气气浮法, 设备有气浮池、 加压泵、 溶气罐和减压释气器( 阀) 。溶气压力一般为0.3～0.5兆帕。每平方米气浮池每日处理的固体量, 对一般污水污泥为100～200公斤,对活性污泥为25～100公斤。为提高气浮浓缩效果, 亦可投加混凝剂。
3．处理构筑物设计
3.1格栅间和泵房
3.1.2格栅的设计计算
( 一) 格栅的设计要求:
1.污水处理系统前格栅条间隙, 应该符合以下要求:
a: 人工清除25～40mm;
b: 机械清除16～25mm;
c: 最大间隙40mm, 污水处理厂也可设细粗两格栅。
2.若水泵前格栅间隙不大于25mm时, 污水处理系统前可不再设置格栅。
3.在大型污水处理厂或泵站前的大型格栅( 每日栅渣量大于0.2m3) , 一般采用机械清除。
4.机械格栅不宜小于两台, 若为若为一台时, 应设人工清除格栅备用。
5.过栅流速一般采用0.6～1.0m/s。
6.格栅前渠道内的水速一般采用0.4～0.9m/s。
7. 格栅倾角一般采用45～75度 , 人工格栅倾角小的时候较为省力但占地多。
8.经过格栅水头损失一般采用0.08～0.15m。
9.格栅间必须设置工作台, 台面应该高出栅前最高设计水位0.5m.工作台上应有安全和冲洗设施。
10. 格栅间工作台两侧过道宽度不应小于0.7m。
( 二) 格栅的具体计算:
1.栅条的间隙数n个

式中:
Qmax------最大设计流量, 1 0m3/d,即1.39m3/s
α------格栅倾角, 取α=;
b ------栅条间隙, m, 取b=0.05m;
n-------栅条间隙数, 个;
h-------栅前水深, m, 取h=0.8m;
v-------过栅流速, m/s,取v=0.9 m/s;
则: 取 n=15(个)
则每组中格栅的间隙数为18个。
2.栅条宽度(B):
设栅条宽度 S=0.01m
则栅槽宽度
3. 进水渠道渐宽部分的长度。设进水渠道B1=0.9 m, 其渐宽部分展开
则
4.格栅与出水总渠道连接处的渐窄部长度,m

5.经过格栅的水头损失 h1,m

式中:
h1--------设计水头损失, m;
g--------重力加速度, m/s2
k--------系数, 格栅受污物堵塞时水头损失增大倍数, 一般采用3;
β------格栅条的阻力系数, 查表取2.42

6.栅槽总长度L, m
式中, H1为栅前渠道深=2.5
7.栅后槽总高度H, m
设栅前渠道超高h2=0.3m

8. 每日栅渣量W, m3/d

式中, W1为栅渣量, m3/103m3污水, 格栅间隙16～25mm时, W1=0.10～0.05m3/103m3污水; 取W1=0.05m3/103m3。

采用机械清渣。
3.1.3提升泵站的设计
( 一) 设计说明
采用氧化沟工艺方案, 污水处理系统简单, 对于新建污水处理厂, 工艺管线能够充分优化, 故污水只考虑一次提升。污水经提升后入瀑气沉砂池。然后自然经过氧化沟, 二沉池及消毒池。设计流量。
( 二) 设计选型
污水经消毒池处理排入城市污水处理厂。消毒水面相对高程为, 则相应二沉污水总提升流程为4.10m, 常采用螺旋泵, 其设计提升高度为。设计流量, 采用3台螺旋泵, 单台提升流量为1875。采用型螺旋泵4台, 3用1备。该泵提升流量为, 转速42, 投书3, 功率55kW, 占地 面积为( ) 。
( 三) 提升泵房
螺旋泵泵体室外安装, 电视, 减速机, 电控柜, 电磁流量计显示器室内安装, 另外考虑一定检修空间。
提升泵房占地面积为, 其工作间占地面积为
3.2沉砂池设计计算
设计中选择二组平流沉砂池, N=2, 分别与格栅连接, 每组沉砂池设计流量为0.7m3/s。
1.沉沙池长度

式中 :
L-----沉砂池的长度( m)
V-----设计流量时的流逝( m/s) ;一般为0.15-0.3m/s
t-----设计流量时的流行时间( s) ; 一般为30-60s
设计中取 v=0.25;t=50s 则
2. 水流过水断面面积

3. 宽度

式中 B----沉砂池宽度( cm) h2----设计有效水深( m) ;
设计中取h2=0.8; 每组沉砂池设五格

4. 沉砂室所需容积

式中 :
-----平均流量( m3/s) ;
X-------城市污水沉沙量
T--------清除沉砂的间隔时间
设计中取=10万m3/d=1.16m/s; 除砂的时间间隔T=2d; X=80m3/106m3污水
则
5. 每个沉砂斗容积

式中------每个沉砂斗容积( m3) n---------沉砂斗的个数
设计中取每个分割有2个沉砂斗, 共有

6. 沉砂斗高度
沉砂斗高度应能满足沉砂斗储存的要求, 沉砂斗的倾角

式中
h3 ' ------ 沉砂斗的高度( m)
------沉砂斗上口面积
-------沉砂斗下口面积
设计中取为0.7×0.7 为0.5×0.5
则m
设计中取h3 '为2.208m, 校核沉砂斗角度

7. 沉砂室高度

式中 :
-------沉砂室高度, ( m)
-------沉砂池底坡度
-----沉砂池底长度( m)
设计中取i=0.02

8. 沉砂池总高度

式中 H-----沉砂池总高度( m) ----沉砂池超高( m) ; 设计中取0.3
则
9. 验算最小流速

式中 ------最小流速( m/s)
------最小流量( m3/s)
------最小流量时的过水断面面积( m2)

10. 进水渠道

式中 ------进水渠道水流流速( m/s)
------进水渠道宽度( m)
------进水渠道水深( m)

11. 出水渠道

式中 ------堰上水头( m)
------沉砂池内设计流量
m------流量系数
------堰宽( m)

3.3氧化沟设计计算
3.3.1氧化沟内融合液污泥浓度
式中 X------污泥浓度
3.3.2污泥泥龄
本设计在考虑取出的同时, 还考虑反硝化去氮, 因此污泥泥龄取30天。
3.3.3回流污泥浓度

式中 -----回流污泥浓度( mg/L)
SVI-----污泥容积指数
----一般取1.2, 设计中取SVI=120

3.3.4污泥回流比

3.3.5好氧区有效容积

式中----好氧区有效容积( m3)
Y-----污泥净产率系数( ) ,根据, 查表得Y=0.42
Q----污泥设计流量( )
----分别为进出水浓度( mg/L)
----污泥泥龄
X------污泥浓度
-----污泥自身氧化率( 1/d) , 对于城市污水, 一般为0.05-0.1

3.3.6缺氧区有效容积

式中 W----反硝化区脱氮量( kg/d)
----进水TN浓度( g/L)
----出水TN浓度( g/L)
=58.4kg/d
反硝化区所需污泥量:

式中 G----反硝化区所需污泥量( kg)
----反硝化速率, , 根据实验结果。值介于0.019-0.262之间。设计中取0.02。

式中 ---反硝化区有效容积( m3)

3.3.7总有效容积

式中 K---具有污性作用的污泥占总污泥量的比例, 一般采用0.55左右。设计中取0.6。

3.3.8氧化沟平面尺寸
氧化沟共设4组, 并联运行。氧化沟的有效水深设为3.2m, 超高为0.8m, 则氧化沟总高度4m。取氧化沟为矩形断面, 够宽为6吗, 则氧化沟总长度

‚缺氧区长度为: 25.5m
ƒ氧化沟的平面面积

④设计每组氧化沟有4条沟, 每沟断面尺寸为,氧化沟直线段长。
⑤氧化沟实际平面面积为

⑥设计参数校核
水力停留时间:

污泥负荷率:

3.3.9氧化沟的进水设计
初沉池的出水经过DN=1800mm的管道流经氧化沟, 管内流速0.546m/s, 用4条管道入每一组氧化沟, 进水管DN=670mm, 管内水流流速为0.546m/s, 回流污泥也可同步流入。
3.3.10氧化沟的出水设计
沟的出水采用矩形堰跌落出水, 则堰上水头

出水总量管管径采用DN=1800mm, 管内污水流速为0.546m/s, 回流污泥管管径DN=1200mm, 管内污泥流速为0.546m/s。
3.3.11剩余污泥

湿污泥量:

3.3.12需氧量
假设生物污泥中大约含油12.4%的氮, 用于细胞的合成则每天用于合成的总氮为: TN=0.124×2584.6=320.5kg/d, 即TN中有。按最不利情况: 原水中量TN量相同, 设出水中量和各为5mg/L, 则需要氧化的量为16-3.2-5=7.8mg/L。需要还原的为: 7.8mg/L-5=2.8mg/L.

把实际需氧量折合成标准需氧量:

采用垂直车由表面曝气机每组氧化沟设2台共8台。曝气机的动力功率一般为2.0, 则单台曝气机的功率约为114KW。
3.4接触消毒池与加氯时间
3.4.1设计说明
因为处理水质要求达到城市污水一级排放标准, 故需经过消毒后处理出水才能排放。设计流量Q=10万m3/d=4166.67m3/h; 水里停留时间T=0.5h
3.4.2设计计算
1.设置消毒池
消毒池( 接触式) 一座
池体容积V=QT=4166.67×0.5=2083.33m3
消毒池池长35m, 每格池宽b=6.5m, 长宽比L/b=5.4
接触消毒池总宽B=nb=3×6.5=19.5m
消毒池有效水深设计为H1=3.0m
实际消毒池容积为
=BLH1=nbLH1=3×6.5×35.0×3.0=2047( m3)
满足有效停留时间的要求。
2.加氯量计算
设计最大投氯量为ρmax=50mg/L;
每日投氯量W=ρmaxQ=5×100000×10-3=500( kg/d) =20.83(kg/h)
选用1000kg的液氯钢瓶, 每日加氯量约为1/2瓶, 共贮用12瓶。
3. 混合装置
在接触消毒池第一格和第二格起端设置混合搅拌机2台( 立式) 。混合搅拌机功率N0为:
式中QT——混合池容, m3
μ——水力粘度, 20℃μ=1.06×10-4kg•s/m2
G——搅拌速度梯度, 对于机械混合G 500s-1。

实际选用JBK——2200框式调速搅拌机, 搅拌器直径Φ2200, 高度H mm
3.5二沉池的设计计算
1. 二沉池表面负荷
沉淀部分水面面积A, 根据生物处理段的特性, 选取二沉池表面负荷, ( 其中q=1.0～1.5 )
设四座辐流式沉淀池, n=4, 则有
沉淀池面积:
单池面积:
2. 池子直径 D
, 取D=33m
3. 沉淀部分的有效水深, 设沉淀时间: ,
4. 沉淀区的有效容积V′

5. 污泥斗以上圆锥体部分污泥容积:
设池底径向坡度为0.05, 则

6. 沉淀池池边高度:

7. 径流比:

8. 沉淀池总高度:
设超高h1=0.3m, 则

9. 进水管的计算
单池设计污水流量: Q单=Q/4=4166.67/4=1041.67m3/h=0.289m3/s
进水管设计流量: Q进= Q单X( 1+R) =1041.67X( 1+0.5) =1562.51 m3/h=0.4335 m3/s
管径D1=1100mm, 流速V1=0.456m/s
10. 进水竖井
水井经泵用: D2=1 m
出水口尺寸为: 0.45 X1.0 m2, 共6个沿井壁均匀分布
出水口流速: V2=0.4335 /( 0.45 X1.0 X6) =0.16 m/s
11. 稳流筒计算
筒中流速: V3取0.03 m/s
稳流筒过流面积: = Q进/ V3=0.4335/0.03=14.45m/s
稳流筒直径: D3=4.41 m
12. 出水部分设计
单池设计流量: Q单= Q理/2=4166.67 /4=1041.67 m3/h=0.289 m3/s
环形集水槽内流量: q集= Q单/2=0.1445 m3/s
环形集水槽设计
( 1) 采用周边集水槽, 单侧集水, 每池只有1个总出水口
集水槽宽度为: b=0.9( k q集) 0.4=0.9 X( 1.2 X0.1445) 0.4=0.447 m( 取b=0.45)
集水槽起点水深为: h起=0.75b=0.75 X0.5=0.375 m
集水槽终点水深为: h终=1.25b=1.25 X0.5=0.625 m
槽深均取0.8 m
( 2) 采用双侧集水环形集水槽计算。取槽宽b=1.0 m, 槽中流速V=0.6 m/s
槽内终点水深: h4= q/ Vb=0.289 /2 /( 0.6 X1.0) =0.241 m
槽内起点水深: h3===0.129 m
13.出水溢流堰设计
采用出水三角堰( 900)
( 1) 堰上水头( 即三角口底部至上游水面高度) H1=0.05 m( H2O)
( 2) 每个三角堰的流量q1=1.343 H12.47=1.343 X0.052.47=0.0008214 m3/s
( 3) 三角堰个数n1= Q单/ q1=0.289 /0.0008214=351.84个( 设计取352个)
( 4) 三角堰中心距( 单侧出水) L1=L / n1==3.14 X( 33—2 X0.5) /352=0.285 m
3.6排泥部分设计
3.6.1单池污泥量
总污泥量为回收污泥量加剩余污泥量
回收污泥量: QR= Q设XR=4166.67 X0.5=2083.335 m3/h
剩余污泥量: QS==(0.5x0.18x4166.67x24-0.065x13091x2.5)/(1.3x0.75x10)
=795.51 m3/d=33.15 m3/h
Y——污泥产率系数, 城市污水取0.5
Kd——污泥自身氧化率, 城市污水取0.065m3
Q泥总= QR+ QS=2083.335+33.15=2116.49 m3/h
Q单= Q泥总/4=529.12 m3/h
3.6.2集泥槽
集泥槽沿整个池径为两边集泥, 故其设计泥量为
q= Q单/2=529.12/2=264.56 m3/h=0.073 m3/s
集泥槽宽: b=0.9q0.4=0.9x0.0730.4=0.32m(取0.4)
起点泥深: h1=0.75b=0.75x0.4=0.3m(取h1=0.4)
终点泥深: h2=1.25b=1.25x0.4=0.5m(取h2=0.6)
集泥槽深均取0.8m( 超高0.2m)
存泥区所需容积
氧化沟中混合液污泥浓度X=4400mg/L, 设计污泥回流比采用R=50%, 则回流污泥浓度为Xr=13200mg/L, Tw=3h
3.6.3存泥区
1.二沉池污泥区所需存在的泥容积:

2. 存泥区高度:

3.6.4剩余污泥量计算
1.曝气池内每日增加的污泥量

2.曝气池每日排出的剩余污泥量为

3.6.5污泥浓缩池
竖流式污泥浓缩池计算:
进入污泥浓缩池的剩余污泥量为0.00207, 采用2个浓缩池
则单池流量: Q1=0.00104
1.中心进泥管面积:
=Q1/V0=0.00104/0.03=0.035m2

设计中=0.22m, 每池德尔进泥管采用DN100mm; 管内流速: 0.1324m/s
2.中心进泥管喇叭口与反射板之间的缝隙高度

3.污泥浓缩后分离出的污水量

4.浓缩池水流部分面积

5.浓缩池直径

6.有效水深

7.浓缩后剩余污泥量

8.浓缩池污泥斗的容积:
污泥斗放在污泥池的底部, 采用重力排放

污泥斗容积为:
9.污泥在污泥斗中的停留时间

10. 浓缩池总高

=0.3+3.6+0.056+0.3+2.3
=6.556m
11. 溢流堰
浓缩池溢流出水经过溢流堰进入出水槽, 再汇入出水管排出。出水槽流量q=0.0007, 设出水槽宽度b=0.15m, 溢流堰周长:
溢流堰采用单侧900三角形出水堰, 三角堰宽0.16m, 深0.08m, 每格沉淀池有110个三角堰。则三角堰流量: Q=0.0007/110=0.
溢流管溢流水量为0.0007, 设管径为DN100mm,则管内流速为0.089m/s
排泥管浓缩后剩余污泥量为0.000347, 泥量很小, 采用间歇式排泥方式, 污泥斗容积为9.5m3, 污泥管道选用DN100mm, 每次排泥时间0.5h, 每日排泥2次, 间隔时间12h。
4.污水处理厂总体布置
4.1主要构筑(建)物
处理构筑物是污水处理厂的主体建筑物
4.2附属建筑物
污水处理厂的辅助建筑物有泵房, 鼓风机房, 综合办公楼, 集中控制室, 水质分析化验室, 变电所, 仓库, 其建筑面积按具体情况而定, 辅助建筑物之间往返距离应短而方便, 安全, 变电所应设于耗电量大的构筑物附近, 化验室应机器间和污泥干化场, 以保证良好的工作条件, 化验室应与处理构筑物保持适当距离, 并应位于处理构筑物夏季主风向所在的上风中处。
在污水厂内主干道应尽量成环, 方便运输。主干宽
