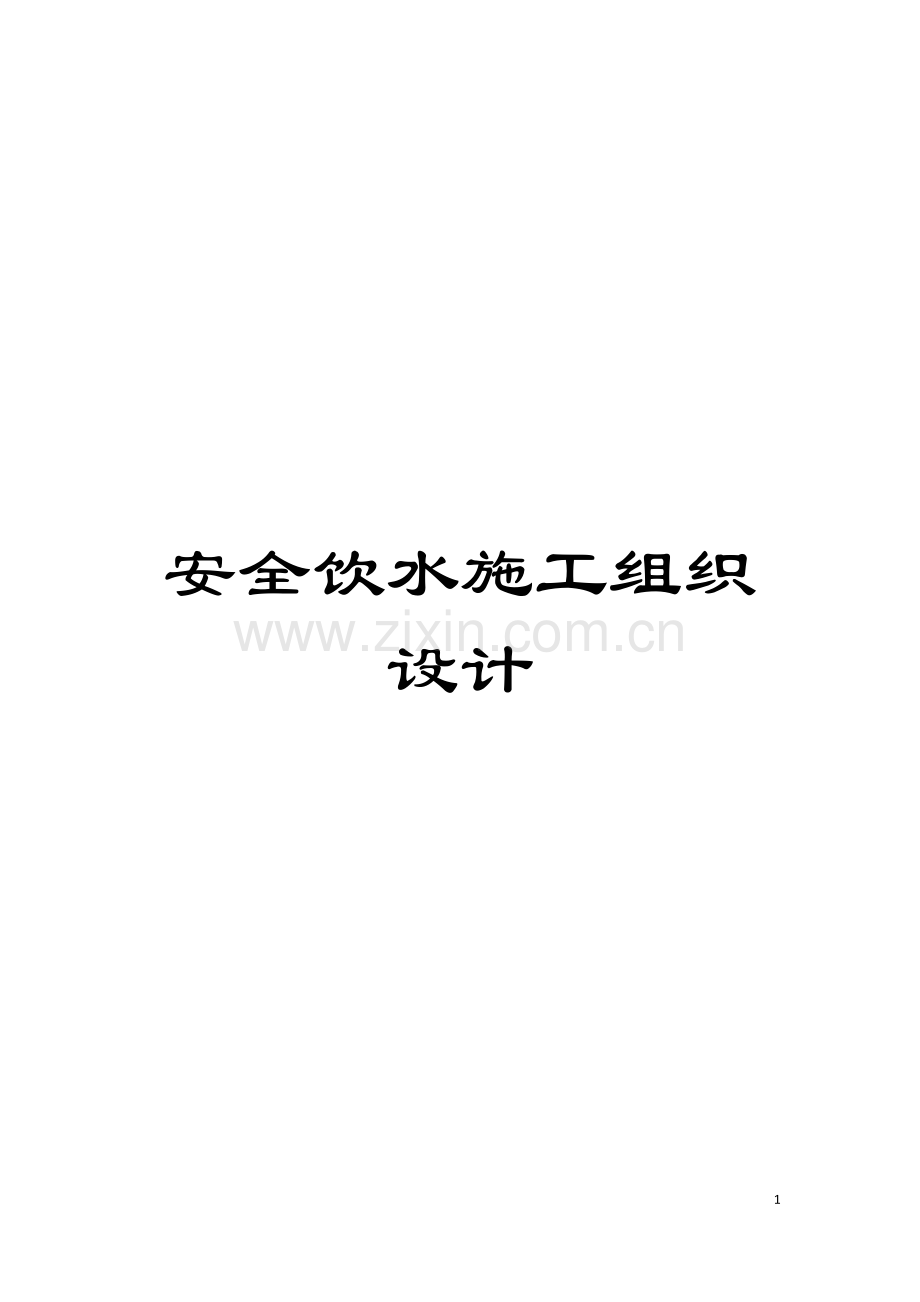

安全饮水施工组织设计

121

资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。

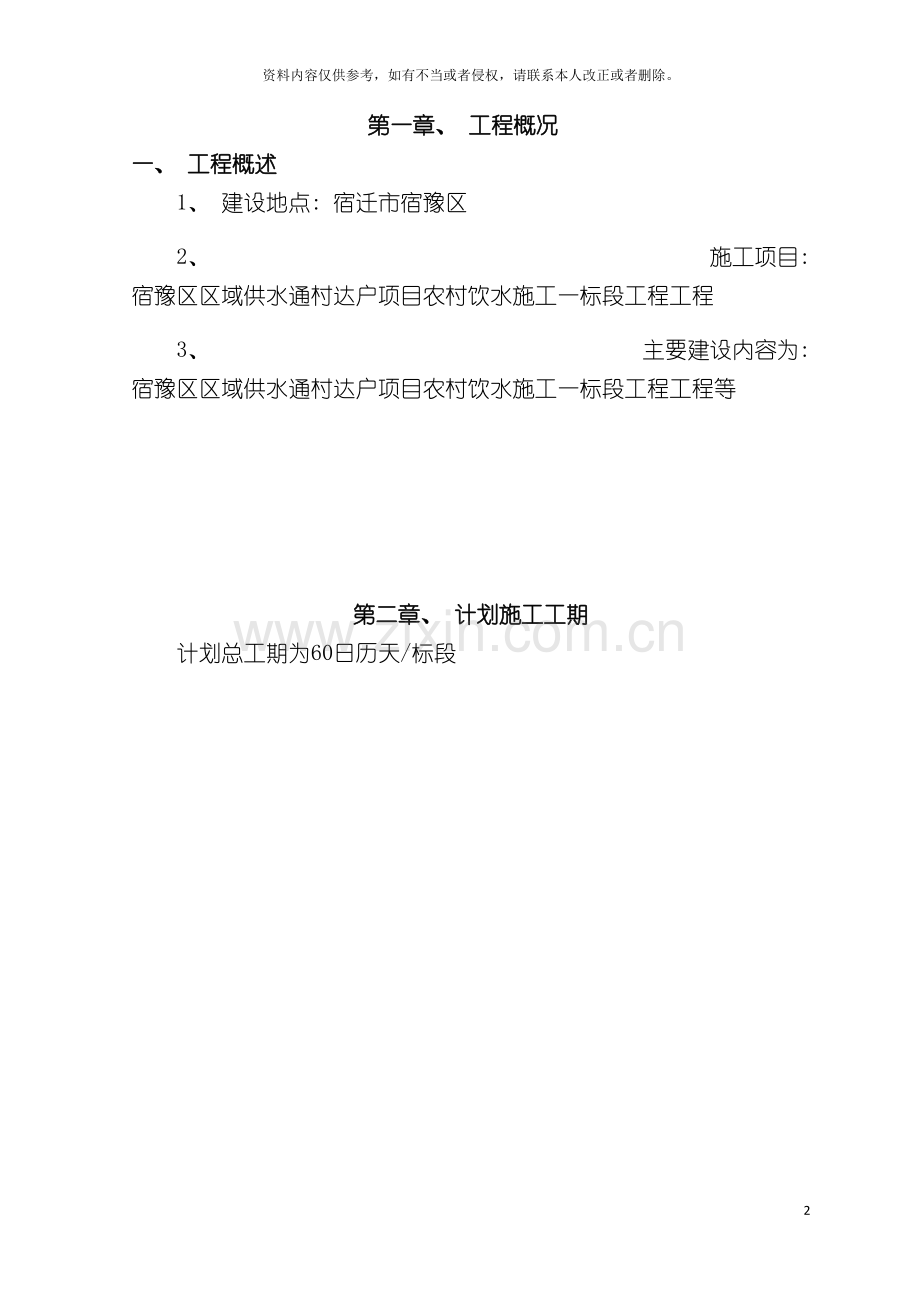

第一章、 工程概况
一、 工程概述
1、 建设地点: 宿迁市宿豫区
2、 施工项目: 宿豫区区域供水通村达户项目农村饮水施工一标段工程工程
3、 主要建设内容为: 宿豫区区域供水通村达户项目农村饮水施工一标段工程工程等

第二章、 计划施工工期
计划总工期为60日历天/标段
第三章 施工总体部署
第一节 施工部署原则及管理目标
一、 施工部署原则
围绕本工程所具有的特点、 重点及其它施工关键点, 而且综合各种因素分析, 本着”先深后浅”、 ”先地下、 后地上”的原则, 有针对性的科学组织施工管理。
一) 施工管理目标
管理目标包括施工的质量目标、 进度目标、 安全文明施工目标、 成本控制目标等内容, 它们之间的关系是一既对立又统一的关系, 贯穿在项目实施阶段的全过程。我单位针对本工程的重要性、 复杂性及其社会影响性, 对项目建设的各项管理目标做出如下承诺:
1) 质量目标
按国家颁布的有关技术标准和招标文件要求, 保证本项目施工全部达到合格, 必须达到《建设工程施工质量验收统一标准》( GB50300- ) 及其它现行质量验收规范的合格标准。
2) 工程进度目标
经过采用先进、 合理、 可行的施工方法和严格的施工管理, 优化劳动力、 材料、 机具等各项资源的配置, 工程施工总工期目标控制在60日历天/标段以内。
3) 安全目标
杜绝死亡、 重伤事故, 杜绝重大交通事故、 重大火灾事故、 重大治安事件, 轻伤频率控制在3‰以下。
4) 现场文明施工目标
遵循ISO标准, 确保达到宿迁市安全文明工地。
5) 环境保护目标
控制环境污染、 噪音污染、 保持场地清洁; 创造绿色环境、 建设绿色工程。
二) 施工总承包组织机构设置
本工程是农村安全饮用水工程, 具有社会影响大、 专业工种多、 交叉施工多、 施工协调管理难度大等特点。若我单位有幸中标, 将迅速组建”宿豫区区域供水通村达户项目农村饮水施工一标段工程) 工程项目经理部”, 代表我单位履行施工合同, 承担施工任务。该项目经理作为我单位法人代表的授权人, 负责指导、 协调工程的施工生产。在施工中, 项目部将组建专业施工作业队承担标书中规定由承包人自行组织实施的项目。各作业队和专业分包商要执行项目部各职能部室的管理和指导, 统一在项目部的”横向到边、 竖向到底”系统管理下开展各项施工活动, 以确保本工程各阶段、 各环节都能受控有序, 有条不紊。
鉴于本工程的重要性, 我单位将派遣具有多年类似工程经验的项目经理, 负责本工程全面工作, 对本工程质量、 安全、 工期、 成本全面负责。项目部总工程师也长期担任工程建设项目的技术负责人, 同样具有类似建设施工管理经验及优秀科技骨干担任, 全面负责工程施工的技术、 质量管理工作。
项目部按照项目法施工原则组织施工。各专业施工作业队根据工程需要进场、 撤场, 在工期安排上服从项目部统一安排; 在施工程序上执行统一约定; 在施工场地占用和临时设施、 机械、 架子的使用上服从项目部工程管理的统一规划和调度; 在技术质量上接受项目部总工程师和技术、 质量部的协调、 管理。
三) 项目部管理部门职责
根据本工程特点, 项目管理机构由三个层次组成。
一、 指挥决策层——工程领导小组
工程领导小组是项目施工宏观决策和保障机构, 由公司委派一名分管领导作为工程负责人代表公司领导小组在公司整个范围内, 对项目施工所需要的人员、 机械、 材料、 资金等进行统一协调和调配, 为项目提供可靠的保障。项目上的质量安全由公司派专职质量、 安全工程师各一名负责对该工程的质量和安全进行垂直监督和监控。
二、 部门及主要成员职责
( 1) 项目经理的职责
1、 负责项目部的全面工作, 是本工程总承包的产品质量、 安全文明、 工期、 成本的第一责任人。
2、 负责协调与业主、 监理单位的关系, 及时接受业主、 监理单位和质检部门的相关指令, 并全力组织资源完成。
3、 有权对本项目部的机构设置以及项目管理人员的岗位职责作调整。
4、 有权在公司内部聘用管理人员以及解雇不称职人员。
5、 有权根据公司相关管理要求建立本项目部的奖励和惩罚制度, 并严格执行。
6、 负责三体系《程序文件》中相关程序执行。
7、 协助项目副经理搞好三体系的运行、 落实。
( 2) 质量、 安全工程师的职责
1、 代表公司总部对本工程的质量和安全进行垂直监督和控制。
2、 协助项目经理搞好本工程的质量安全管理工作。
3、 定期或不定期的组织质量安全检查, 督促质量安全措施的落实, 保证施工正常进行。
4、 有权对查处的质量和安全隐患进行处罚并责令其整改。
5、 协助项目经理搞好三体系的运行、 落实。
( 3) 项目总工程师的职责
1、 负责项目部的技术工作, 包括工程方案的编制及实施监督、 施工过程的技术监督、 新技术的运用、 检验试验的计划及实施组织, 技术复核监控, 纠正预防措施的制定及实施。
2、 协助项目作好与业主、 监理等单位技术信息交流与沟通工作。
3、 对各分包方、 协作单位的工程质量、 施工的文明安全和工期进行过程控制。组织质检人员对分包方的工程质量进行监督。
4、 协助项目经理搞好三体系的运行、 落实。
( 4) 技术部设有内业技术员、 测量员、 试验计量员, 其职能是:
1、 负责与设计院进行联系;
2、 对业主的要求或资料、 文件中可能出现的任何错误、 失误或其它缺陷及时通知监督工程师和业主, 并提出解决办法。
3、 应用计算机管理技术、 对统计汇总、 报表和文字处理、 工程造价、 网络计划编制、 财务和会计管理、 计划统计、 劳动力管理、 工程质量管理和文档资料管理等采用专业单项应用软件进行控制和管理。
4、 参与图纸会审、 技术交底、 编写施工方案;
5、 专业班组按施工图纸施工,按规范操作并执行标准进行验收;
6、 测量工程师负责整个工程的测量工作;
7、 试验计量员负责本工程的计量器具送检、 管理和材料的取样送检。
8、 负责《文件控制程序》、 《建设施工和服务运行程序》的执行。
( 5) 质量安全部设有专职质检员、 专职安全员, 其职能是:
1、 编制质量、 安全教育计划;
2、 对工人进行质量、 安全操作规程培训;
3、 督促劳务层按照质量、 安全操作规程施工;
4、 检查现场质量、 安全并制定、 落实整改措施, 消除和处理质量。
5、 执行材料、 设备、 工程产品的质量检验工作, 对检验产品负直接责任。
6、 负责《建设施工和服务运行程序》、 《监视和测量装置控制程序》、 《不合格品的控制程序》、 《纠正和预防措施程序》、 《危险源辩识、 风险评价和风险控制程序》、 《环境因素识别、 评价与更新程序》等程序的执行。
( 6) 计划成本部设预算员, 其部门职能是:
1、 项目成本管理;
2、 项目预( 结) 算;
3、 工程量月、 季清单统计及进度报表, 进度网络图调整。
( 7) 材料设备部由材料员和机械员组成, 其职能是:
1、 负责材料进场时登记、 清点及验收;
2、 负责堆码标识以及材料收发和保管;
3、 负责机械的进出场和维护保养。
4、 负责《采购控制程序》、 《建设施工和服务运行程序》的执行。
( 8) 施工管理部职能是
1、 在项目副经理的领导下, 直接负责本工程施工计划落实, 并在质量、 工期安全等方面负责接受上级主管部门的监督、 检查, 使生产顺利进行。
2、 认真熟悉图纸, 严格按设计图要求, 施工组织设计和规范、 规程组织施工, 搞好劳动力、 材料机具设备的合理安排和使用, 杜绝返工、 浪费, 保证工程质量, 合同工期的实现, 提高工程综合经济效益。
3、 搞好安全生产现场管理, 争创标准化文明工地。坚持按规定填写施工日志。
4、 负责《建设施工和服务运行程序》、 《纠正和预防措施程序》、 《不合格品控制程序》、 《危险源辩识、 风险评价和风险控制程序》、 《应急准备和响应程序》、 《不符合控制程序》的执行。
( 9) 综合办公室职能
1、 负责文明施工管理、 治安消防管理与实施;
2、 负责项目部的信息勾通, 组织员工培训、 考核、 合理化建议的整理工作;
3、 对外文函发放、 建档工作。
三、 项目管理层——项目经理部
实行项目经理负责制, 对工程进度、 质量、 安全、 文明施工、 合同履约全面负责, 并协调各专业分包之间的工序搭接和进度、 场地、 交叉作业的相互配合。确保工程按照既定质量、 工期目标交付使用。
项目经理部由项目经理、 项目总工程师等组成。下设施工管理部、 质量安全部、 技术部、 计划成本部、 材料设备部、 综合办公室等五部一室, 具体行使项目部各部门的职能。
四、 施工作业层——直接参与施工的作业班组
精选曾施工过多项优质工程并有过施工同类型工程经验的各专业班组。为实现本公司工期承诺,施工安排上采取基础、 主体、 附属分阶段施工, 平行流水作业, 并根据工期要求按实际情况采取双班作业, 参战的作业班组实行竞标上岗。
五、 施工具体部署
( 1) 施工部署因素分析
为实现工程建设”工期、 质量、 安全、 环保”等方面的管理目标, 施工总承包将遵循”应用最佳的施工技术, 选用最有战斗力的施工队伍, 结合施工过程中各种施工因素, 投入先进的机械设备, 安排合理的施工工序, 采用科学的组织管理方法, 达到优质、 安全、 按期竣工”的原则进行施工总体部署。
1) 季节施工因素
根据工程开竣工时间及工程形象进度, 考虑季节性对施工的影响, 统筹兼顾、 综
合安排施工作业。本工程跨越雨季和秋季, 秋、 雨期阶段遇到风雨霜等不利天气影响, 应尽量避开不利于施工的工序, 以保证工程质量; 同时对施工的影响做好应急预案, 并对土方工程作业做好防护遮盖和洒水降尘安排; 雨季施工要避免泡槽, 要尽量短开挖, 快打垫层, 快回填; 要做好各项保温工作。
具体措施详见【季节性施工措施】 。
2) 立体交叉施工因素
在施工过程中, 根据工程特点及周边环境条件, 综合考虑工程工期、 质量、 劳动力、 周转材料、 大型机械、 临建设施等资源投入情况, 分阶段、 分重点、 分主次组织施工。施工期间, ”平面分区段、 立体分流水”组织交叉作业, 保证施工的连续性、 均衡性、 节奏性; 同时做好分阶段验收安排, 特别是管道的安装和调试工作, 为整体工程的总调试做好准备。
3) 工艺流程因素
施工工艺部署上结合不同的分部、 分项工程组织分区、 分段进行流水作业, 扩大工作面、 盘活周转料, 提高生产效率、 减少人员窝工。
4) 平面布置因素
由于本工程所有临时设施考虑移动方便, 办公用房采用集装箱式。施工临时设施、 运输道路、 临时用水、 临时用电等科学合理布置, 立足紧凑性和可移换性, 以施工总进度计划为依据进行阶段性调整, 为项目部及各作业队提供作业场地, 最大限度地减小临设占地, 为其它相邻承包商施工提供方便的同时, 做到投入最低, 收效最大, 经济适用。
5) 施工资源因素
①根据该工程的重要性, 我单位将选派高素质的专业管理人员, 选用以往曾屡获优质工程奖和最有战斗力的施工队伍, 组建成一支优秀的项目团队。
②我单位的强大的资金实力, 是工程资金有效运转的坚强后盾。我单位将为本工程设立专用账户, 专款专用。对各作业队的资金流向进行控制, 确保工程资金有效利用。
③合理选择、 布置施工机械。采用现浇混凝土。
④为保证工程质量, 大宗材料、 设备和物资设备、 材料进场由业主、 监理、 联合验收。
⑤作为施工总承包方, 总承包部将制定详细的分包管理措施, 加强对专业分包商和指定分包商的施工现场、 施工技术、 质量、 进度、 安全的管理, 同时做好业主指定承包人的协调和照管工作。
( 2) 施工区段及流水段划分
根据工程数量、 设计特点、 施工资源配置和施工组织方法, 按照”科学、 合理、 方便、 快捷”的原则, 将工程划分成施工区、 流水段。
根据本具体情况, 拟将工程类别划分为建筑工程、 机电设备安装工程和金属结构设备及安装工程三大部分。
( 3) 施工项目的任务划分
根据本工程的施工特点。项目部将按照不同施工项目组织不同作业队进行施工。
( 4) 主要施工流程
根据业主所要求的承包人进驻各施工现场时间安排表, 综合施工现场各种因素分析, 为了最大程度减少民扰和扰民现象的发生, 可同时开工, 先选派得力作业队进行临时设施的施工; 尽快完工, 以保证工期, 保证其余工程的顺利进展。对于管线工程, 本着”先深后浅”、 ”先地下、 后地上””有压让无压”的原则, 优先安排钢管预埋的施工, 各种管线陆续开工。同时与现有施工单位保持良好的联系, 服从业主统一指挥, 随时做好工序调整准备。
六、 施工进度计划安排
为了保证各分部、 分项工程均有相对充裕的时间进行技术准备和施工生产, 确保工程质量, 在进行施工部署时, 确定了各个施工阶段的目标时间。各个施工阶段的施工设备、 资金、 劳动力在满足阶段目标的前提下进行配置。
施工的主要阶段工期目标控制
七、 施工资源配置
( 1) 劳动力配备计划
根据施工进度安排, 项目部工程管理部门和各作业队在施工前要制订出详细的劳动力使用计划, 计划中要明确工种、 上岗证书、 人员素质背景、 技术水平、 施工经验、 进场时间、 培训地点、 时间、 住宿等要求, 并及时按照总进度计划安排组织各施工队伍进场。
工程管理部门组织所有拟定的施工人员进场前进行操作工艺、 质量标准、 安全卫生、 消防、 治安保卫等项目的技术培训和交底。本工程施工作业队相对独立, 劳动力工种配置要齐全, 现场管理和作业人员由项目负责人同意安排。劳动力由工程部和协调部根据现场施工需要统一调配。。
1) 管理人员组成
1.项目部组成, 遵循”结构合理,文化程度和技能级别高,专业性强, 经验丰富”的原则。
2.主要管理和技术人员拟从我单位具有丰富市政施工经验的项目部调配。
3.主要技术负责人、 质检及专业技术负责人由具备类似经验人员担任。
2) 各级劳动力投入表
劳动力来源, 选择多年合作的市内劳务公司。本工程投入的劳动力多, 我单位合理组织有计划地调动自有施工队伍, 分批进驻本工程施工现场。
调入的施工队伍有丰富的施工经验, 在施工期间严格按ISO9001贯标要求, 对所有人员进行标识, 挂牌持证上岗。
3) 主要工种劳动力最大用量表
本工程主要技术工人由砼工、 泥工、 砖工、 管道工等工种组成,并配备一定数量的普通工。详见附表【劳动力计划表】。
( 2) 主要机械、 设备配置计划
本工程施工主要机械、 设备配置计划根据标书要求、 具体施工情况和作业队配置等因素按照如下原则编制:
物资管理部门在施工前制定各种设备进场计划: 计划中要明确设备型号、 使用时间、 设备状态、 操作人员要求、 检修维护等要求。并提前落实设备供应商。供应单位确定后要严格按照计划要求签订合同, 会同工程管理部门确定具体的进出施工现场时间。施工所需设备要在进场前完成检修, 达到运转正常的条件。进场设备型号、 数量、 时间要满足施工计划要求, 并配备一定的易损件配件, 便于现场及时维修更换。
八、 设备、 人员、 材料进场计划
1、 项目部人员在接到中标通知书后保证5天内到齐。设备、 材料经过临时机动车道运进现场。人员使用客车, 材料用平板货车及自卸车运输, 大型设备用平板拖车运输。
第二节 工程项目管理目标
根据工程建设项目的施工质量、 工期、 安全生产及文明施工都会对整个工程起到至关重要的作用, 在以往类似环境保护工程施工经验的基础上, 坚持公司的质量方针, 运用科学管理, 制定严格的质量、 进度和安全生产的控制措施, 大力采用新技术、 新工艺和新材料, 以科技推动生产, 降低成本。为此我公司制定以下各项目标:
一、 施工总体目标
根据本工程建设项目的施工质量、 工期、 安全生产及文明施工要求非常高。若我公司有幸承建该工程, 将该工程列为”重点工程”。按照我公司的指导方针”优质、 高效、 安全文明地建设好每一个工程, 为公司创造良好社会效益和经济效益, 为社会奉献精品工程”。
二、 工程质量目标
我们将以”科学、 求实、 创新”的态度确保工程始终处于技术先进、 质量可靠、 优质低耗; 对工程全过程的施工管理严格按ISO9001: 质量体系运行; 我公司有能力、 有信心将本工程建设成为一个精品工程, 为此, 我公司为本工程确立的目标就是: 合格, 必须达到现行质量验收规范的合格标准。
。
三、 工程进度目标
在确保工程质量的前提下, 尽早交付使用是业主和施工方的共同心愿, 结合我公司施工同类工程的丰富经验。经重复测算, 科学编排, 从各方面综合考虑我公司最后确定本工程的工期为60日历天/标段, 并尽可能提前( 具体安排详工期及进度计划) , 尽早交付使用。
四、 安全生产目标
建立以公司领导挂帅, 各职能部门负责人组成公司安全领导小组, 监督施工中安全措施的实施。在施工中认真执行”安全第一、 预防为主”的方针, 结合本工程具体情况, 制定严密的安全管理制度, 以保证安全生产。杜绝死亡及重伤事故, 月轻伤频率小于2‰, 无重大机械事故, 争创”安全文明施工标准化工地”。
五、 文明施工目标
严格遵守国家颁布的《环境保护和建设法》, 本工地将严格按标准化文明工地管理。达到建设部《建设工程施工现场管理规定》的标准。在施工现场总体规划上充分考虑了施工环境, 把文明施工, 降低噪音, 妥善安排施工时间, 保证良好的环境, 作为一项重要任务来抓。为此成立文明施工管理小组, 结合工地实际, 制定切实可行的, 统一指挥、 统一协调, 确保安全文明施工。
六、 技术资料管理目标
技术资料责任明确, 资料管理微机化, 确保内业资料完备、 及时、 美观、 先进, 在工程项目技术管理中实现工作流程标准化、 技术规范化。
七、 施工协调目标
”业主满意、 市民满意”是我们的施工宗旨, 我们将以积极主动的态度做好与各相关单位、 部门的联系、 协调工作。避免纠纷, 确保工程保质、 按期、 安全、 文明地完成。
八、 服务目标
信守合同及服务承诺, 密切配合业主做好工程实施, 树立市场经济体制下的”用户第一、 质量第一”的质量意识, 认真协调各方关系, 接受业主、 监理单位的控制与监督, 经常与业主保持联系, 达到合同履约率100%, 顾客满意度85%以上。
第三节 施工准备
一、 现场准备
开工前先探明施工现场及临近地方的市政设施情况( 包括任何地上、 地下管线) , 若现场存在需改移的市政设施, 项目部将负责配合业主与有关市政基建设施管理部门协调。
根据进场时的现场情况, 清除前占用者遗留在现场的任何垃圾, 并按照业主有关要求及工程实际情况, 进行场地平整等工作, 为正式施工创造条件。
在工程开工前, 项目部将临时道路、 出入口等的安排、 施工现场总平面布置图连同做法说明一起报业主审批。根据审批后的施工总平面图及做法, 完成临时道路、 场地的硬化, 及临时用房的施工。
根据临时用水、 临时用电施工方案, 完成临时水的布设工作。
建立现场测量控制网: 根据勘测单位给定的永久性坐标和高程控制点, 按照综合管网平面图要求, 进行施工场地闭合导线和水准线路控制网的布设, 设置工程施工的临时控制测量标桩( 网) 。
根据不同施工阶段和各专业事工对场地和施工条件的不同需求, 以及业主交地的时间安排, 分期做好各阶段现场平面布置。
组织施工机具进场: 根据需用量计划, 按施工平面图要求, 组织施工机械、 设备和工具进场, 按规定地点和方式存放, 并应进行相应的保养和试运转等工作。
在工地现场以外, 为民工建好生活区, 其应包括生活宿舍、 食堂、 浴室、 厕所、 文化活动室及运动场所等, 其标准满足市政府有关部门的生活和卫生标准。
二、 技术准备
1、 图纸会审
在接收到工程图纸和有关设计文件后, 项目部将迅速组织工程技术人员认真核对图纸及其它文件中的尺寸, 了解设计意图, 查阅及理解业主、 设计单位所提供的规范、 设计资料和要求, 检查施工图是否完整、 齐全, 是否符合相关规范的要求; 各专业之间的施工图是否交圈, 有无矛盾和错误以及坐标、 尺寸、 标高和说明方面是否一致, 技术要求是否明确; 掌握拟建工程的特点和结构形式, 提前提出问题, 由业主转交设计单位, 并组织召开图纸会审会, 做好”图纸会审记录”, 作为指导施工的依据。
2、 施工组织设计编制
项目部将于合同签订后两星期内提交一份施工组织设计报监理审批, 其中包括组织管理、 技术方案和施工计划。
( 1) 技术方案
1) 临时工程及其后的拆除方案;
2) 对永久工程各部分拟采用的施工方案的简略说明;
3) 施工现场内所采用的机械及运输设备, 注明机械的布置位置、 型号、 规格、 数量等;
4) 临时通道及工作空间的要求;
5) 各施工阶段现场平面布置图;
6) 建议采用的专利建设系统方案的说明书或目录;
7) 其它需要说明的问题。
( 2) 现场施工组织资料
1) 工程工作人员、 工地管理人员、 技术协助人员的数目和职位及管理程序。
2) 当现场施工组织因资源分配安排而有所变动时, 将修订的施工组织资料提交给监理。
( 3) 施工进度计划
1) 编制与工程量清单项目一致的采用关键线路法( CPM) 逻辑网络图、 时标网络图、 进度计划横道图。
2) 工程实施过程中, 及时提交周、 月施工计划, 经监理工程师审批后实施。
3) 当实施计划引起总计划的调整和变动时, 将修订后的总计划提交监理工程师审批。
4) 施工进度计划包含人、 机、 料的计划及资金流量表。
3、 施工方案编制计划
在各分项工程施工前, 由各分项技术负责人根据施工图纸、 现场实际情况、 规范、 图集、 标准、 法规等组织编制、 优化施工方案, 作为指导现场实际施工的依据。
提前编制工程施工组织设计并交底。针对特殊部位、 施工难点部位的施工方法现场专门成立QC小组, 先研讨论证, 制定切实可行的施工方案、 特殊作业指导书等, 逐级进行技术交底, 指导施工。
根据工程特点和进度计划, 提前做好施工方案编制计划, 明确编制单位, 编制时间, 审批单位, 并在报批时间前报监理审批。
4、 试验检测机构的建立
在工程开工前, 项目部将建立起完善的试验管理体系, 制定出适合本工程的试验计划。
在充分考虑业主要求在现场建立的用于本工程检验的设施外, 还计划在场内设立现场标养室, 以完善和配套所有检测项目现场所能完成的部分, 从而确保工程质量。
项目部将结合本工程特点, 采用本单位最先进的检测、 测量仪器, 配备优秀的试验、 测量工程师, 制定先进的试验、 测量控制方案, 确保工程的施工进度和施工精度, 提高施测效率。
试验检测设备详见第四部分附图表2拟配备本合同工程主要的材料试验、 测量、 质检仪器设备表
5、 测量机构的建立
本工程工程项目繁多, 专业交叉多, 专业分包多, 建立一个统一的测量机构是非常必要的, 能够确保测量成果的准确性。
项目经理部设置一个测量班, 在技术部的领导下工作。业主指定专业分包单位的测量人员将纳入测量班的管理。
6、 图纸深化设计
1、 由设计单位提供的图纸, 部分是未能达到我承包商施工要求的深度, 负责编制及深化该未能达到施工要求深度之图纸及制件详图, 包括: 施工图、 翻样图、 大样图。
2、 为了保证工程顺利进行, 特制定了深化设计图计划表。
在施工前提交一份施工详图明晰表( 清楚显示施工图、 大样图、 翻样图及制作详图提交时间表) 供总工程师批核。
上述图纸应能显示详细的尺寸和位置, 以供现场施工使用。
7、 技术培训
所有管理人员在中标5天内到位, 以便组织学习招标文件及施工规范, 了解掌握设计意图, 进行图纸会审, 组织工程情况交底、 调试设备。
开工前将工程所需的各种规范、 图集、 标准、 法规及新工艺等在开工前准备齐全, 组织有关工程技术人员学习、 掌握。
为保证工程实施, 我单位将安排自有技术工人投入施工生产, 机械手、 测量工、 试验员均持证上岗, 砼工等由我单位固定劳务基地工人担任。根据工程项目开工计划, 劳动力均在开工前7天到达施工现场, 进行操作工艺、 质量标准、 安全卫生等项目的技术培训和交底。
⑴在本工程参施职工中, 由总工程师牵头, 各作业队和项目部各部室积极配合, 广泛开展”责任、 市场”质量观教育, 使广大职工加强全员质量意识, 牢固树立”百年大计, 质量第一”的思想。
⑵在施工过程中, 由总工程师牵头, 项目部技术、 质量人员配合, 不定期组织职工培训, 深入开展全面质量管理教育, 使参施员工深刻认识人、 机、 料、 法、 环五大因素对工程质量的影响, 从而围绕五大因素研究并实施不断提高工程质量的措施和方法。
⑶不定期由技术、 质量部门组织本工程人员学习业主对工程的质量要求和我单位在投标文件中对质量做出的承诺以及单位有关质量管理的各种规章制度, 统一参施人员的思想并使之明确创优规划目标和措施。
三、 物资准备
根据施工图纸和进度计划的要求, 各作业队制定物资采购、 供应计划, 项目部汇总各种物资需要量及计划安排, 并以此落实各项物资的加工订货和材料的到场跟踪。
工程开工前, 熟悉合同要求, 为下一步物资采购做好准备。完成各项施工用料的调查核实, 经样品报审合格后签订供货协议, 并分期分批组织进场。施工前应完成水泥、 钢筋等规定必检材料的复试, 向监理提交有关资料, 报验各种进场物资报告单。
各项周转材料要根据工程施工进展情况, 随时组织材料进场, 具体内容详见主要施工周转材料用量计划表。各种大型施工设备和运输机械详见试验检测设备详见第四部分附图表拟投入本合同工程的主要施工机械表。
以材料进场计划为依据, 做好现场施工平面图中材料存放场地的平整、 夯实、 排水和围墙工作。材料进场后要做好存放、 保管工作, 并认真进行标识。
第四章 劳动力安排计划
根据本工程特点, 结合江苏省建设工程劳动定额和施工工序的先后安排及各施工段工程量, 确定本工程各施工阶段建设工程的劳动力配备。在劳动力配备上采取以下几条组织措施和原则。
劳务作业队进场前, 由公司劳资处和项目共同进行综合评估, 项目经理择优录取, 与其签订合同, 规定其工期、 质量、 安全要求, 明确承包任务, 工程量结算方式和奖惩的措施。项目经理部还对劳务队引入激励机制, 推行优质优价管理方法。
第五章 主要项目施工方法
第一节 施工测量
( 1) 控制网建立与测量
为保证总体工程和各专业管线测量工作的统一性、 完整性和延续性, 承包商将建立统一的平面控制网和高程控制网。控制网分为三级: 第一级为场区整体控制网, 第二级为各专业管线的施工控制网, 第三级为施工测量的加密控制网( 点) 。
1、 技术原则
遵循”先整体, 后局部; 高精度控制低精度”的原则。在拟建施工场区科学设计, 合理布设首级测量控制网。在保证工程整体需要的前提下, 加密布设工程施工各阶段结构定位需要的控制网( 点) , 以及对各级测量控制网( 点) 进行精度设计。各施工阶段从测量精度的最高要求出发, 根据设计要求及相关的国家规范中的主要技术指标, 以满足工程需要。
2、 原始基准标桩的交接及校测
工程开工前, 及时联系业主, 进行现场原始永久性的基准标桩的交接。交接桩测量资料必须齐全, 并附有标桩示意图, 标明各种标桩平面位置和标高, 必要时附文字说明, 依照资料, 进行控制点交接工作。同时, 应及时组织测量人员对业主提供的基准标桩进行必要的复测工作, 并在10天内将复测结果书面提交给业主。经确认无误后方可使用, 如发现问题及时通报业主和交桩单位。
3、 高精度整体控制网的布设
根据场区平面规划和业主提供的测量基准点为依据, 建立附合导线场区平面控制网。首级高程控制借用平面控制网的桩点进行布设, 这两个控制网是工程整体控制的依据和基准, 以保证各专业管线工程之间的连贯性和统一性。
1) 工程测量控制网布设及等级划分
按三级控制, 即首级控制网、 二级控制网( 各专业管线控制) 三级控制网( 细部控制线) 。
2) 专业管线施工控制网的布设
专业管线施工控制网根据施工进度分不同阶段进行测设。它的布设原则要满足相关施工细部测量或施工控制的要求, 全面覆盖。其网形依具体使用情况而定。
4、 施工控制网测设
1) 首级控制网测设
平面控制网测设在满足规划主要条件的前提下, 以业主提供的基准点为基点, 首级控制网布设成附合导线控制网,以国家一级导线网精度指标进行施测, 以用全圆归零测法依次测量相邻两点的距离和角度值, 并与城市坐标点进行联测。
首级高程控制采用精密数字水准仪附合水准测量进行引测, 引测校核精度合格后, 根据观测数据对高程控制网进行严密平差, 再依据平差结果对桩点高程进行改正。
2) 施工( 二、 三级) 施工平面控制网测设
二级控制网建立在首级网的基础上, 布设成 ”池” 字形平面控制网, 精度按国家二级导线精度指标进行, 施测时应与首级控制网联测。
3) 施工高程控制网测设
为使首级施工高程控制网具有较好的内符精度, 控制网布设为附合水准路线, 并与测绘院提供水准点联测以确定起算高程。水准点位的布设选择在首级平面控制网桩点上。
首级施工高程控制网按二等水准网的精度进行设计, 观测采用二等水准观测方法。
4) 控制网的精度设计及保证措施
场区平面控制网的精度保证的关键是其桩点的长久稳定性的保持。因此其埋设要按照国家二级变形监测基准点位的要求进行。对于施工控制网, 其控制点位不可避免的会存在位移现象, 因此在使用期间要适时对其进行复测, 解算出每个点位数据修正值, 并对每个控制点进行平差改正。此项工作定期进行。参见附图
为保证整个施工期间首级施工控制网的正确, 防止由于控制点沉降、 位移引起的控制网扭曲造成精度下降, 应对首级控制网定期进行复测, 复测时应与城市基准点联测。复测工作宜每半年进行一次。
( 2) 施工测量
1、 管线工程
1) 控制点的复核及导线点及水准点的增设
①在进场接桩后, 立即组织测量人员对控制桩点进行复测, 并将复测结果提交监理工程师。
②在控制桩点经监理工程师批准使用后, 根据工程现场情况, 在道路沿线进行控制点的加密。加密的控制点要进行保护, 防止碰撞或破坏。
③施工测量执行《工程测量规范》, 在施工现场沿线布设三级导线闭合控制网, 四等水准高程控制网, 导线点间距控制在200m左右, 方法采用符合法。绘制测量成果图上报监理工程师, 桩点用水泥混凝土加固保护。
④为保证测量精度, 仪器测出的数据必须经过修正, 重要部位的点位、 高程测量必须做平差处理, 角度精确到0.1″, 高程精确到mm位。钢尺量距必须有三差改正, 控制精度由高至低传递。减少误差消灭错误, 测量工作从外业到内业必须做到步步有校核。参见【导线测量的主要技术要求】与【水准观测的主要技术要求】。
导线测量的主要技术要求
等级
导线长度( km)
测角中误差( ″)
测距中误差( mm)
测距相对中误差
方位角闭合差
相对闭合差
三级
1.2
12
15
≤1/7000
24
≤1/5000
水准观测的主要技术要求
等级
水准仪型号
视线长度( mm)
前后视较差( m)
高差校差( mm)
四级
DS3
100
5
5
2) 沟槽开挖测量
①沟槽开挖前根据设计及施工方案进行中线定位, 采用极坐标法测放管线中线时, 在起点、 终点、 平面折点、 竖向折点及直线段的控制点等位置测设中心桩。
②管线中线桩每10m一点, 桩顶钉中心钉, 并在沟槽外适当位置设置栓桩; 根据中线控制桩及放坡方案测放沟槽上口开挖位置线, 现场撒白灰线标注。
③开挖过程中, 核对中线、 高程、 坡度、 沟槽下口线、 槽底工作面宽度等进行检测, 依据定位控制桩采用经纬仪投点法向槽底投测管线中线控制桩; 并在人工清底前测放高程控制桩, 采用水准仪将地面高程引至槽底。在高程桩上用油漆标注高程。
( 3) 管线基础测量
根据检底后管线中心桩及设计基础宽度测放管线基础结构宽度, 同时测放管线基础高程控制桩。基础施工后复测基础中线偏差、 宽度及高程。
( 4) 管道安装测量
管道基础施工结束后恢复中线, 根据不同管线结构形式及附属设施分别进行安装放线。
第二节 输配水管道工程施工方案
一、 测量放线
根据业主提供的坐标和水准点, 在施工前要进行测量放线。由专人负责测量, 并作好测量记录。沟槽放线应每20m设中心桩一个, 水准点每10～15m在沟槽一侧设水平桩。
二、 输水管材、 配水管材沟槽施工
1.土方施工开工: 在现场开始任何土方施工前, 我们提前3天将开工日期以书面形式通知项目监理, 并记录现场该地点的原地面的高程和地形, 满足项目监理的要求。
由于大部分路段是在已建成的主城区内施工, 沿线管道较多, 有易燃易爆的燃气管线、 地下电缆等, 且工作面较小的施工特点; 沟槽开挖时, 主要靠机械开挖, 局部狭窄地段可采用小型挖土机械开挖, 部分路段采用人工开挖。杜绝不安全的事故发生。
2.原地面高程测量: 向项目监理提交一份现场原地面高程的测量图纸副本, 该图纸经项目监理的同意并签字, 并将用于工程测量。现场任何部分的土方工程都须收到项目监理发出的书面批准才能开始。
3.沟槽开挖尺寸与标高
管线沟槽开挖前应按《给水排水管道工程施工及验收规范》( GB50268－97) 中的有关施工测量的规定进行管线测量放线, 设置控制桩点及水准桩点, 施工放线经项目监理验证, 桩点位置应便于管线各区段施工时对管线轴线及标高的引测和控制。在每段工程开始之前设立标桩, 以便在施工前和以后控制管道的轴线和标高。
整个工程的沟槽标高应按图纸实施, 沟槽开挖尺寸应根据地质情况以及设计图纸为准, 或按项目监理审定的标高和尺寸施工。
3.1沟槽开挖尺寸: 沟槽开挖的尺寸应保证所敷设的管道与侧面、 底部的净空能满足管道下垫层以及管道周围回填所需的最小尺寸。
本工程各管段沟槽开挖底宽按下式计算:
B＝D1＋2( b1+b2)
　　式中B——管道沟槽底部开挖宽度( mm)
　　D1——管道结构的外缘宽度( mm)
　　b1——管道一侧的工作面宽度( mm)
　　b2——管道一侧的支撑厚度一般取150～200mm
　　当D1≤500时, b1取300;
　　当500＜D1≤1000时, b1取400;
　　当1000＜D1≤1500时, b1取600。
3.2沟槽边坡
按国家现行规范GB50268—97执行, 根据地质情况, 开工前应提交沟槽断面尺寸及边坡设计, 以便项目监理审定, 沟槽标高与地面标高有关, 地面标高系指挖方场地( 道路) 自然地面标高。
4.沟槽土的堆放
沟槽土及材料应堆放在距离沟边0.8米以外的项目监理指定位置。土堆高度不能超过2米。
5.沟槽的挖掘程度
在管线沟槽开挖前, 得到项目监理对沟槽挖掘的断面尺寸及挖掘土堆放的书面批准后再进行沟槽的开挖, 一段沟槽完成后再开始新一段的沟槽的施工。
沟槽不允许挖至沟底设计标高以下, 如个别地方超挖时
