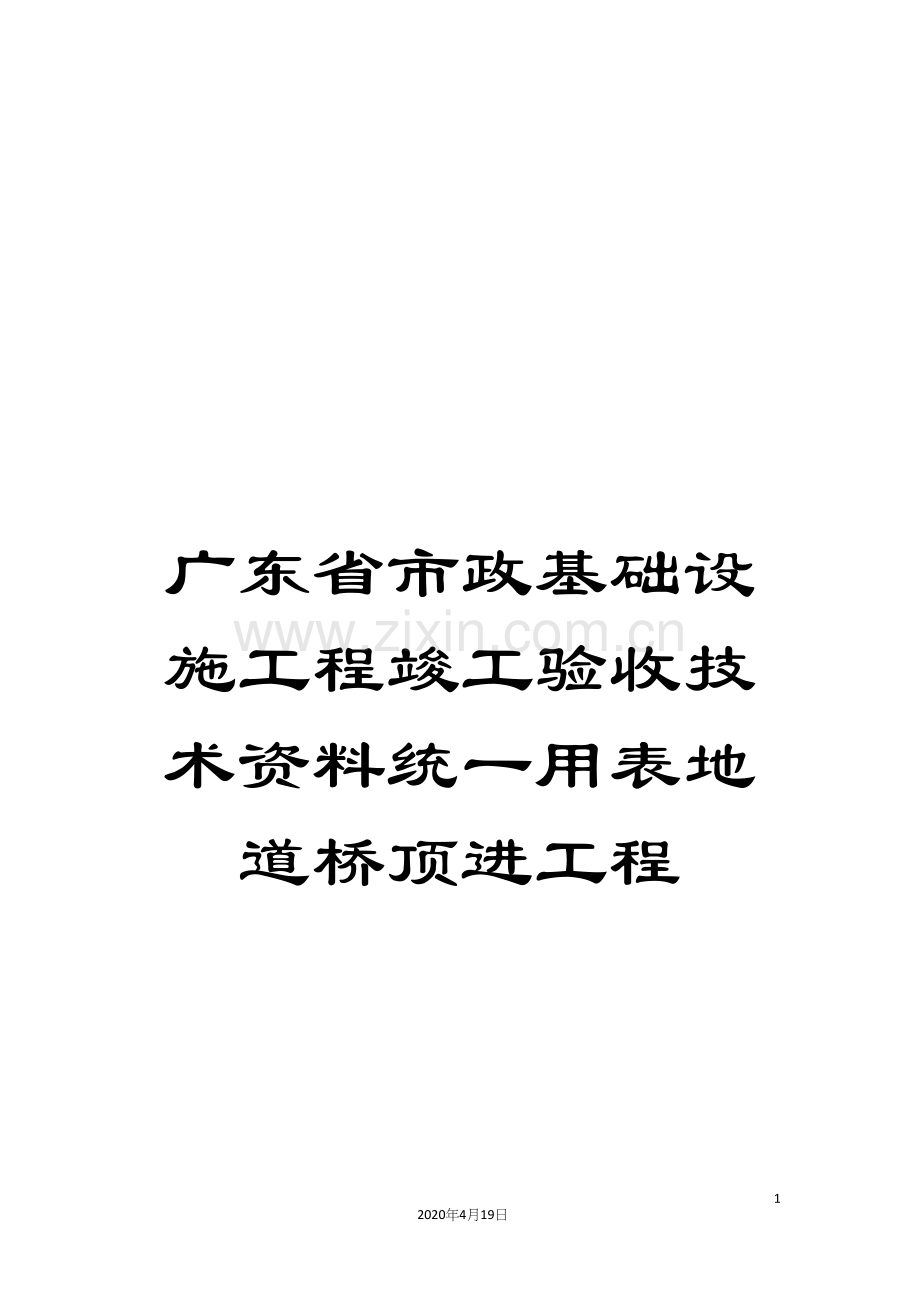

广东省市政基础设施工程竣工验收技术资料统一用表地道桥顶进工程

21
2020年4月19日
文档仅供参考

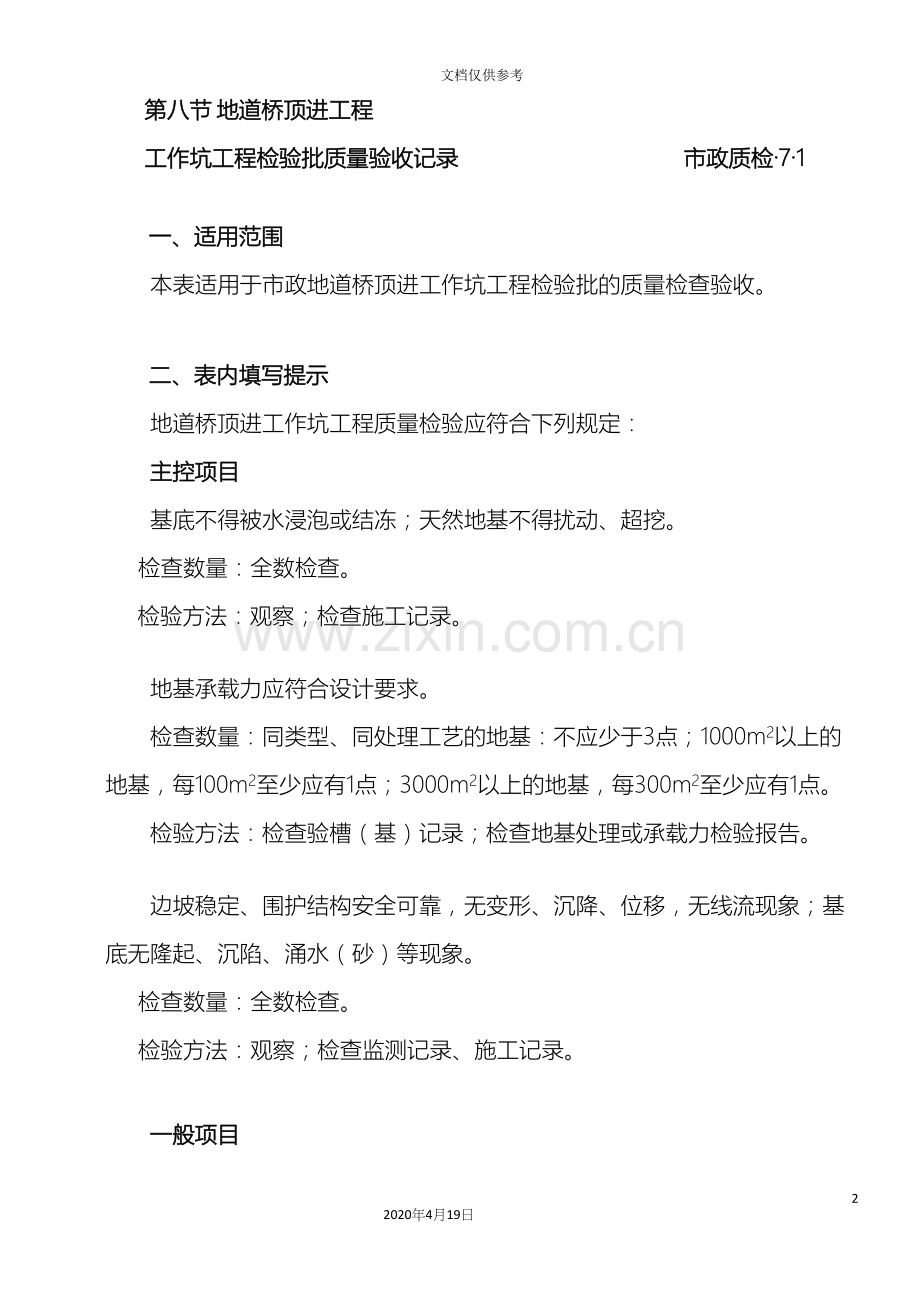

第八节 地道桥顶进工程
工作坑工程检验批质量验收记录 市政质检·7·1

一、适用范围
本表适用于市政地道桥顶进工作坑工程检验批的质量检查验收。

二、表内填写提示
地道桥顶进工作坑工程质量检验应符合下列规定：
主控项目
基底不得被水浸泡或结冻；天然地基不得扰动、超挖。
检查数量：全数检查。
检验方法：观察；检查施工记录。

地基承载力应符合设计要求。
检查数量：同类型、同处理工艺的地基：不应少于3点；1000m2以上的地基，每100m2至少应有1点；3000m2以上的地基，每300m2至少应有1点。
检验方法：检查验槽（基）记录；检查地基处理或承载力检验报告。

边坡稳定、围护结构安全可靠，无变形、沉降、位移，无线流现象；基底无隆起、沉陷、涌水（砂）等现象。
检查数量：全数检查。
检验方法：观察；检查监测记录、施工记录。

一般项目
工作坑开挖允许偏差应符合表9.2.4的规定。
表9.2.4　工作坑开挖允许偏差
项 目
允许偏差(mm)
检验频率
检验方法
范围
点数
坑底高程
+5
-30
每座
5
用水准仪测量四角和中心
轴线偏位
50
2
用经纬仪测量横纵量测各1点
基坑尺寸
不小于设计规定
4
用钢尺量每边各1点
边坡坡度
不大于设计要求
每边
2
用钢尺或坡度尺量测
表面平整度
20
每25m2
1
用2m靠尺和楔形塞尺检查

市政基础设施工程
工作坑检验批质量验收记录
市政质检·7·1
第 页 共 页
工程名称

单位工程名称

施工单位

分包单位

项目负责人

项目技术负责人

分部（子分部）
工程名称

分项工程名称

验收部位/区段

检验批容量

施工及验收依据
《城镇地道桥顶进施工及验收规程》（CJJ74）
验收项目
设计要求或规范规定
最小/实际抽样数量
检查记录
检查结果
主控项目
1
基底不得被水浸泡或结冻；天然地基不得扰动、超挖。
第9.2.1条

2
地基承载力应符合设计要求。
第9.2.2条

3
边坡稳定、围护结构安全可靠，无变形、沉降、位移，无线流现象；基底无隆起、沉陷、涌水（砂）等现象。
第9.2.3条

一般项目
1
允许偏差
坑底高程
+5
-30

2
轴线偏位
50

3
基坑尺寸
不小于设计规定

4
边坡坡度
不大于设计要求

5
表面平整度
20

施工单位检查结果

专业工长：（签名） 项目专业质量检查员：（签名） 年 月 日
监理单位验收结论

专业监理工程师：（签名） 年 月 日
滑板工程检验批质量验收记录 市政质检·7·2

一、适用范围
本表适用于市政地道桥顶进滑板工程检验批的质量检查验收。

二、表内填写提示
地道桥顶进滑板工程质量检验应符合下列规定：
主控项目
　滑板混凝土强度应符合设计要求，混凝土质量检验应符合现行标准《城市桥梁工程施工与质量验收规范》（CJJ2）中的相关规定。

滑板顶面坡度、锚梁、方向墩等应符合施工设计要求。
　　检查数量：全数检查。
检验方法：观察、检查施工记录。

一般项目
滑板允许偏差应符合表9.3.3的规定。
表9.3.3　滑板允许偏差
项 目
允许偏差(mm)
检验频率
检验方法
范围
点数
滑板尺寸
不得小于设计要求
每座
4
用钢尺量测每边各1点
厚度
不得小于设计要求
8
用钢尺量测每边各2点
中线偏位
30
2
用经纬仪测量横纵量测各1点
高程
+5
0
5
用水准仪测量四角和中心
平整度
3
每25m2
4
用3m靠尺和楔形塞尺量

滑板顶面润滑隔离层应摊铺均匀、平顺，厚度应符合设计要求或施工组织设计要求。
　　检查数量：全数检查；润滑隔离层厚度按铺筑面积每100m2抽查1处。
检验方法：观察，针测法。

市政基础设施工程
滑板检验批质量验收记录
市政质检·7·2
第 页 共 页
工程名称

单位工程名称

施工单位

分包单位

项目负责人

项目技术负责人

分部（子分部）
工程名称

分项工程名称

验收部位/区段

检验批容量

施工及验收依据
《城镇地道桥顶进施工及验收规程》（CJJ74）
验收项目
设计要求或规范规定
最小/实际抽样数量
检查记录
检查结果
主控项目
1
滑板混凝土强度应符合设计要求，混凝土质量检验应符合现行标准《城市桥梁工程施工与质量验收规范》（CJJ2）中的相关规定。
第9.3.1条

2
滑板顶面坡度、锚梁、方向墩等应符合施工设计要求。
第9.3.2条

一般项目
1
滑板顶面润滑隔离层应摊铺均匀、平顺，厚度应符合设计要求或施工组织设计要求。
第9.3.4条

2
允许偏差
滑板尺寸
不得小于
设计要求

3
厚度

4
中线偏位
30

5
高程
+5
0

6
平 整 度
3

施工单位检查结果

专业工长：（签名） 项目专业质量检查员：（签名） 年 月 日
监理单位验收结论

专业监理工程师：（签名） 年 月 日
箱形节段预制模板工程检验批质量验收记录 市政质检·7·3

一、适用范围
本表适用于市政地道桥顶进箱形节段预制模板工程检验批的质量检查验收。

二、表内填写提示
地道桥顶进箱形节段预制模板工程质量检验应符合下列规定：
主控项目
　 箱形节段预制的钢模板应有足够的刚度、强度和稳定性，安装时，应接缝严密不得漏浆，内模应有足够的支撑体系，模板与混凝土接触面必须清理干净并涂刷隔离剂。
检查数量：全数检查。
检验方法：观察。

一般项目
钢模板安装的允许误差应符合表9.7.2规定。
表9.7.2钢模板安装允许误差
项目
允许误差(mm)
频率
方法
长度
±2
每条边不少于2点
尺量
宽度
±2
每条边不少于2点
尺量
高度
±2
每条边不少于2点
尺量
壁厚
±2
每条边不少于2点
尺量
外对角线
±2
每条对角线不少于1点
尺量
内对角线
±2
每条对角线不少于1点
尺量
接缝错口
±2
每条接口不少于2点
水平尺测量

市政基础设施工程
箱形节段预制模板工程检验批质量验收记录
市政质检·7·3
第 页 共 页
工程名称

单位工程名称

施工单位

分包单位

项目负责人

项目技术负责人

分部（子分部）
工程名称

分项工程名称

验收部位/区段

检验批容量

施工及验收依据
《城镇地道桥顶进施工及验收规程》（CJJ74）
验收项目
设计要求或规范规定
最小/实际抽样数量
检查记录
检查结果
主控项目
1
箱形节段预制的钢模板应有足够的刚度、强度和稳定性，安装时，应接缝严密不得漏浆，内模应有足够的支撑体系，模板与混凝土接触面必须清理干净并涂刷隔离剂。
第9.7.1条

一般项目
1
允许偏差
长度
±2

2
宽度
±2

3
高度
±2

4
壁厚
±2

5
外对角线
±2

6
内对角线
±2

7
接缝错口
±2

施工单位检查结果

专业工长：（签名） 项目专业质量检查员：（签名） 年 月 日
监理单位验收结论

专业监理工程师：（签名） 年 月 日
节段预制混凝土工程检验批质量验收记录 市政质检·7·4

一、适用范围
本表适用于市政地道桥顶进节段预制混凝土工程检验批的质量检查验收。

二、表内填写提示
地道桥顶进节段预制混凝土工程质量检验应符合下列规定：
主控项目
　 箱形节段混凝土强度和其它指标应符合设计要求，混凝土质量检验与验收除应符合现行行业标准《城市桥梁工程施工与质量验收规范》 CJJ2 中的相关规定外，强度试件取样频率每预制节段不应少于1组；抗渗试件取样频率符合每节不应少于1组；抗冻试件应符合设计要求。

一般项目
箱形节段混凝土外观质量应符合设计要求，检验与验收应符合现行行业标准《城市桥梁工程施工与质量验收规范》 CJJ2 中的相关规定。其尺寸还应符合表9.8.2的规定。
表9.8.2箱形节段预制允许偏差
项 目
允许偏差（mm）
检测频率
检验方法
范围
点数
管节长度
±10
每节段
不少于2点
用钢尺量测上下边各1点
断面尺寸
宽
±3
每节段
不少于2点
用钢尺量测上下边各1点
高
±2
每节段
不少于2点
用钢尺量测左右边各1点
壁厚
±2
每节段
不少于2点
用钢尺量测左右边各1点
管节表面平整度
±2
每节段
不少于10点
用3m靠尺和楔形塞尺量

箱形节段的钢套环接口无疵点，焊缝平整。
检查数量：全数检查。
检验方法：观察。

箱形节段的钢套环防腐处理应符合设计要求。
检查数量：全数检查。
检验方法：观察。

市政基础设施工程
箱形节段预制模板工程检验批质量验收记录
市政质检·7·4
第 页 共 页
工程名称

单位工程名称

施工单位

分包单位

项目负责人

项目技术负责人

分部（子分部）
工程名称

分项工程名称

验收部位/区段

检验批容量

施工及验收依据
《城镇地道桥顶进施工及验收规程》（CJJ74）
验收项目
设计要求或规范规定
最小/实际抽样数量
检查记录
检查结果
主控项目
1
箱形节段混凝土强度和其它指标应符合设计要求，混凝土质量检验与验收除应符合现行行业标准《城市桥梁工程施工与质量验收规范》 CJJ2 中的相关规定外，强度试件取样频率每预制节段不应少于1组；抗渗试件取样频率符合每节不应少于1组；抗冻试件应符合设计要求。
第9.8.1条

一般项目
1
箱形节段混凝土外观质量应符合设计要求，检验与验收应符合现行行业标准《城市桥梁工程施工与质量验收规范》 CJJ2 中的相关规定。
第9.8.2条

2
箱形节段的钢套环接口无疵点，焊缝平整。
第9.8.3条

3
箱形节段的钢套环防腐处理应符合设计要求。
第9.8.4条

1
允许偏差
管节长度
±10

2
断面尺寸
宽
±3

3
高
±2

4
壁厚
±2

5
管节表面平整度
±2

施工单位检查结果

专业工长：（签名） 项目专业质量检查员：（签名） 年 月 日
监理单位验收结论

专业监理工程师：（签名） 年 月 日
箱涵顶进工程检验批质量验收记录 市政质检·7·5

一、适用范围
本表适用于市政地道桥顶进箱涵顶进工程检验批的质量检查验收。

二、表内填写提示
地道桥顶进箱涵顶进工程质量检验应符合下列规定：
主控项目
　 顶进设施和线路加固必须符合施工工艺设计要求。
　　检查数量：全数检查。
检验方法：观察，对照施工组织设计、专项施工方案，检查施工记录。

混凝土必须达到设计强度后方可顶进。
检验数量：每一顶进段进行一组同条件养护试件强度试验。
检验方法：检查混凝土试验报告。

一般项目
箱涵顶进允许偏差应符合表9.9.3的规定。
表9.9.3 桥体顶进就位允许偏差
项 目
允许偏差
（mm）
检 验 频 率
检验方法
范围
点数
中线
一端顶进
200
每座或每节
2
用经纬仪测量，两端各1点
两端顶进
100
每座或每节
2
用经纬仪测量，两端各1点
高 程
1%H顶程并
偏高≤150
偏低≤200
每座或每节
4
用水准仪测量，两端各2点
相邻两节高差
50
每孔
1
用尺量每个接头计1点
注：表中L为箱涵沿顶进轴线的长度（mm）。

分节顶进的箱涵就位后，接缝处直顺、无明显错台，接缝处不应有渗漏。
　　检查数量：全数检查。
检验方法：观察。

市政基础设施工程
箱涵顶进工程检验批质量验收记录
市政质检·7·5
第 页 共 页
工程名称

单位工程名称

施工单位

分包单位

项目负责人

项目技术负责人

分部（子分部）
工程名称

分项工程名称

验收部位/区段

检验批容量

施工及验收依据
《城镇地道桥顶进施工及验收规程》（CJJ74）
验收项目
设计要求或规范规定
最小/实际抽样数量
检查记录
检查结果
主控项目
1
顶进设施和线路加固必须符合施工工艺设计要求。
第9.9.1条

2
混凝土必须达到设计强度后方可顶进。
第9.9.2条

一般项目
1
分节顶进的箱涵就位后，接缝处直顺、无明显错台，接缝处不应有渗漏。
第9.9.4条

2
允许偏差
中线
一端顶进
200

3
两端顶进
100

4
高 程
1%H顶程并
偏高≤150
偏低≤200

5
相邻两节高差
50

施工单位检查结果

专业工长：（签名） 项目专业质量检查员：（签名） 年 月 日
监理单位验收结论

专业监理工程师：（签名） 年 月 日
箱形节段顶进工程检验批质量验收记录 市政质检·7·6

一、适用范围
本表适用于市政地道桥顶进箱形节段顶进工程检验批的质量检查验收。

二、表内填写提示
地道桥顶进箱形节段顶进工程质量检验应符合下列规定：
主控项目
　 节段顶进施工的初始顶进和进出洞措施必须符合施工工艺设计要求。
检查数量：全数检查。
检验方法：观察，对照施工组织设计、专项施工方案，检查施工记录。

一般项目
箱形节段顶进允许偏差应符合9.10.2的规定。
表9.10.2 箱形节段顶进允许偏差
项 目
允许偏差（mm）
检验频率
检验方法
轴线偏位
50
每一管节不少于2点
经纬仪测量，两端各1点
高程
±50
每一管节不少于3点
水准仪测量，左中右各1点
倾斜
±50
每一管节不少于2点
水准仪测量，左右各1点
相邻两节高差
10
每一接口不少于3点
尺量，左中右各1点

箱形节段顶进完成后，应进行贯通检测，节段接缝应平顺、无明显错台，接缝处不应渗漏，节段与工作坑接收坑连接牢固，无渗漏水。
检查数量：全数检查。
检验方法：观察。

市政基础设施工程
箱形节段顶进工程检验批质量验收记录
市政质检·7·6
第 页 共 页
工程名称

单位工程名称

施工单位

分包单位

项目负责人

项目技术负责人

分部（子分部）
工程名称

分项工程名称

验收部位/区段

检验批容量

施工及验收依据
《城镇地道桥顶进施工及验收规程》（CJJ74）
验收项目
设计要求或规范规定
最小/实际抽样数量
检查记录
检查结果
主控项目
1
节段顶进施工的初始顶进和进出洞措施必须符合施工工艺设计要求。
第9.10.1条

一般项目
1
箱形节段顶进完成后，应进行贯通检测，节段接缝应平顺、无明显错台，接缝处不应渗漏，节段与工作坑接收坑连接牢固，无渗漏水。
第9.10.3条

1
允许偏差
轴线偏位
50

2
高程
±50

3
倾斜
±50

4
相邻两节高差
10

施工单位检查结果

专业工长：（签名） 项目专业质量检查员：（签名） 年 月 日
监理单位验收结论

专业监理工程师：（签名） 年 月 日
防水工程检验批质量验收记录 市政质检·7·7

一、适用范围
本表适用于市政地道桥顶进防水工程检验批的质量检查验收。

二、表内填写提示
地道桥顶进防水工程质量检验应符合下列规定：
主控项目
　 防水材料的品种、规格、性能、质量应符合设计要求和国家现行相关标准的规定。
　　检查数量：全数检查。
检验方法：检查材料合格证、进场验收记录和质量检验报告。

防水层与基层之间应密贴，结合牢固。防水层粘结质量应符合设计要求；当设计无要求时应符合表9.11.2的规定。
　　检查数量：全数检查。
检验方法：观察、检查施工记录。
表9.11.2 混凝土桥面防水层粘结质量允许偏差
项 目
允许偏差(MPa)
检验频率
检验方法
范围
点数
粘结强度（Mpa）

防水涂料
防水层
表面温度
10℃
≥0.40
每200m2
1
拉拔仪匀速拉拔（精度0.01KN）
20℃
≥0.35
30℃
≥0.30
40℃
≥0.25
50℃
≥0.20
防水卷材
10℃
≥0.40
20℃
≥0.35
30℃
≥0.30
40℃
≥0.25
50℃
≥0.20

保护层纤维混凝土指标及所用材料的规格、质量、性能等应符合设计要求。
检验数量：全数检查。
检验方法：检查产品合格证、试验报告。

接缝防水构造必须符合设计要求。
检查数量：全数检查。
　　检验方法：观察检查和检查隐蔽工程验收记录。

一般项目
防水层施工允许偏差应符合表9.11.5的规定。
表9.11.5　防水层施工允许偏差
项 目
允许偏差(mm)
检验频率
检验方法
范围
点数
卷材接茬搭接宽度
不小于100
每20延米
1
用钢尺量
防水涂膜厚度
符合设计要求；设计未规定时±0.1
每200m2
4
用针测法检测

防水材料铺装或涂刷外观质量和细部构造应符合下列要求：
　　 1 卷材防水层表面平整，不得有空鼓、翘边、油迹和皱褶等现象；
　　 2 涂料防水层的厚度应均匀一致，不得有漏涂处；不得有空鼓、翘边和气泡等现象；
　　 检查数量：全数检查。
　 　检验方法：观察。

防水层保护层厚度和顶面的流水坡应符合设计要求，表面应平整，排水应畅通。防水层保护层表面平整度应符合表9.11.7的规定
表9.11.7防水层保护层表面允许误差
项 目
允许偏差
（mm）
检验频率
检验方法
范围
点数
保护层平整度
5
每50m2
1
用2m直尺和楔形塞尺量测

市政基础设施工程
防水工程检验批质量验收记录
市政质检·7·7
第 页 共 页
工程名称

单位工程名称

施工单位

分包单位

项目负责人

项目技术负责人

分部（子分部）
工程名称

分项工程名称

验收部位/区段

检验批容量

施工及验收依据
《城镇地道桥顶进施工及验收规程》（CJJ74）
验收项目
设计要求或规范规定
最小/实际
抽样数量
检查记录
检查结果
主控项目
1
防水材料的品种、规格、性能、质量应符合设计要求和国家现行相关标准的规定。
第9.11.1条

2
防水层与基层之间应密贴，结合牢固。防水层粘结质量应符合设计要求
第9.11.2条

3
保护层纤维混凝土指标及所用材料的规格、质量、性能等应符合设计要求。
第9.11.3条

4
接缝防水构造必须符合设计要求。
第9.11.4条

5
粘结
强度
（Mpa）
防水涂料
允许偏差
防水层表面温度
10℃
≥0.40

20℃
≥0.35

30℃
≥0.30

40℃
≥0.25

50℃
≥0.20

防水卷材
10℃
≥0.40

20℃
≥0.35

30℃
≥0.30

40℃
≥0.25

50℃
≥0.20

一般项目
1
防水材料铺装或涂刷外观质量和细部构造应符合下列要求：
1 卷材防水层表面平整，不得有空鼓、翘边、油迹和皱褶等现象；
2 涂料防水层的厚度应均匀，不得有漏涂处；不得有空鼓、翘边和气泡等现象；
第9.10.6条

2
防水层保护层厚度和顶面的流水坡应符合设计要求，表面应平整，排水应畅通。
第9.10.7条

1
允许偏差
卷材接茬搭接宽度
不小于100

2
防水涂膜厚度
符合设计要求；
设计未规定时±0.1

3
保护层平整度
5

施工单位检查结果

专业工长：（签名） 项目专业质量检查员：（签名） 年 月 日
监理单位验收结论

专业监理工程师：（签名） 年 月 日
