《电工电子技术》期末考试卷
注意事项: 1、 本试卷共有十道大题, 满分为 100分。
2、 答案写在每个题目下面的空白处, 如地方不够可写在上页背面对应位置;
3、 本试卷有效页为 5页, 最后两页为草稿纸。
第一题第二题第三题第四题第五题第六题第七题第八题第九题
总分
题目:

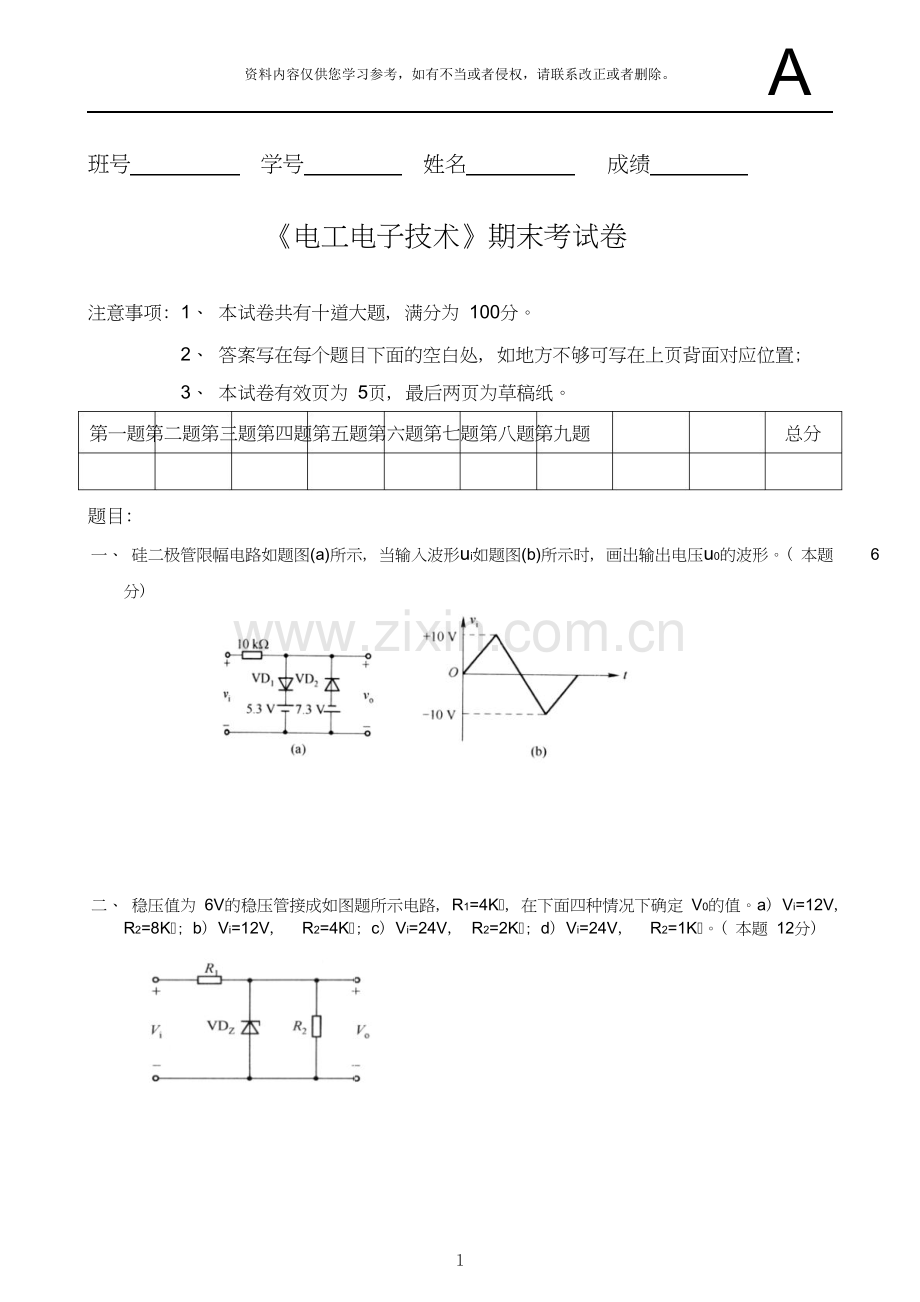

一、 硅二极管限幅电路如题图(a)所示, 当输入波形ui如题图(b)所示时, 画出输出电压u0的波形。( 本题 6
分)
二、 稳压值为 6V的稳压管接成如图题所示电路, R1=4KW, 在下面四种情况下确定 V0的值。a) Vi=12V,
R2=8KW; b) Vi=12V, R2=4KW; c) Vi=24V, R2=2KW; d) Vi=24V, R2=1KW。( 本题 12分)
１

A
三、 题图所示放大电路中, 已知三极管的 VBE= 0.7V, β=50, rbb' =200W。
( 1) 求静态工作点; ( 2) 画微变等效电路; ( 3) 计算 AV和 AVS; ( 4) 计算 Ri和 R0。( 本题 15分)
四、 电路如题图所示, 设 A1、 A2、 A3均为理想运放。电容 C上的初始电压 vc(0)=0V。若 vi为 0.11V的阶
跃信号, 求信号加上 1s后, v01、 v02、 v03所达到的数值。( 本题 12分)
２

A
五、 用相位平衡条件判断题图所示电路能否产生正弦波振荡, 若能振荡, 请求出振荡频率。( 图中耦合电
容和射极旁路电容足够大, 对振荡频率的阻抗近似为 0) 。( 本题 6分)
六、 串联型稳压电路如题图所示。已知三极管b =100, R1 = 600W,R2 = 400W,I Z min =10mA。
( 1) 分析运放 A的作用; ( 2) 若 VZ=5V, V0为多少? ( 3) 若运放 I min =1.5mA, 计算 I L max
题 10分)
。( 本
３

A
七、 分析图示逻辑电路的逻辑功能。写出输出逻辑表示式, 列出真值表, 说明电路逻辑功能的特点。( 本
题 10分)
八、 试用 3线—8线译码器 74138实现一位全加器( 要求: 列出真值表, 画出电路图) 。( 本题 10分)
九、 在题图( a) 所示电路中, F1是 D触发器, F2是 JK触发器, CP和 A的波形如题图( b) 所示, 试
画出 Q1、 Q2的波形。( 本题 7分)
４

A
十、 分析题图所示时序电路的逻辑功能。要求列出状态表, 画出状态转换图, 并说明其逻辑功能。( 本题
12分)
