砌筑工程施工工艺流程图

33
2020年5月29日
文档仅供参考

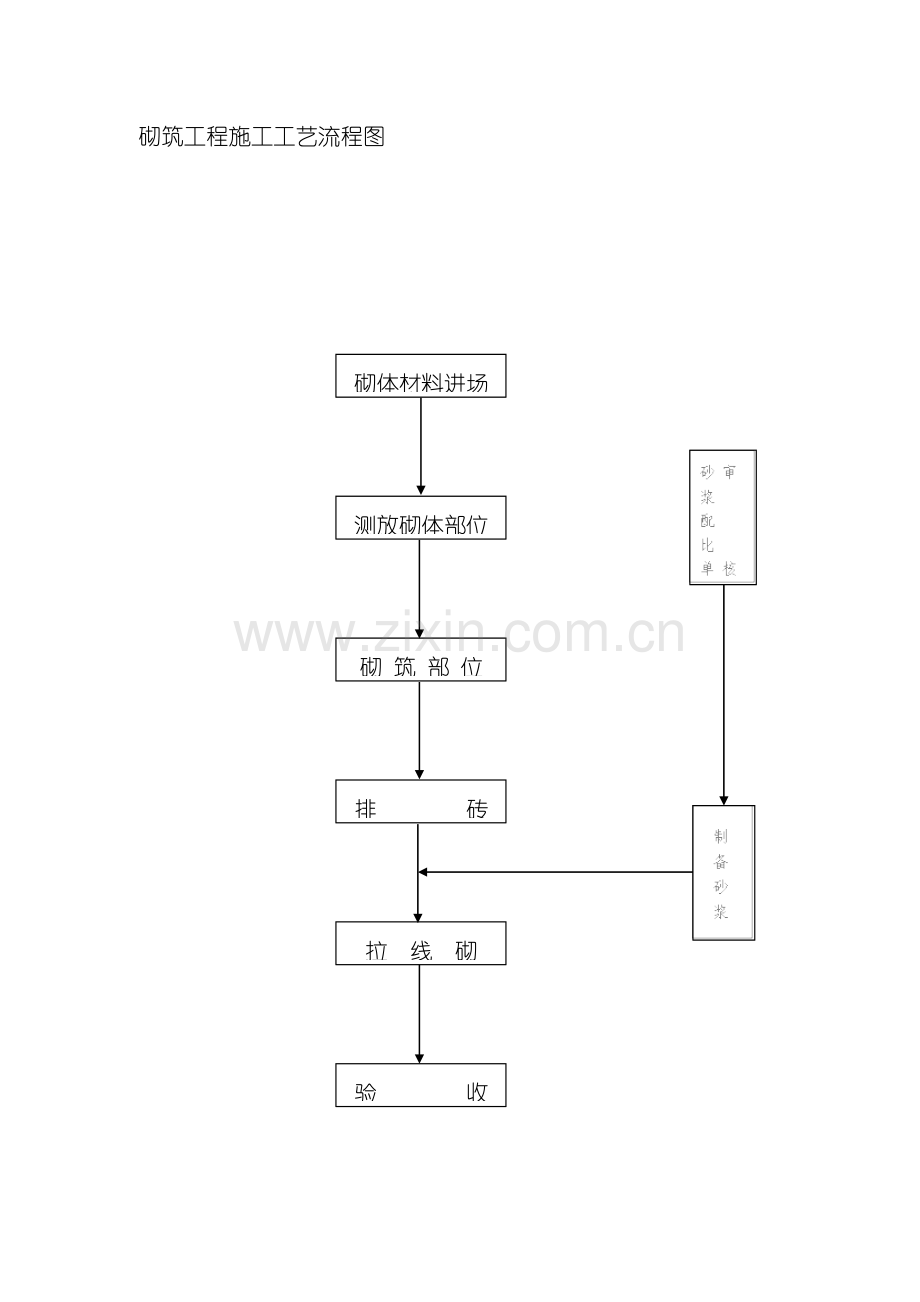

砌筑工程施工工艺流程图

砌体材料进场验收

测放砌体部位尺寸线

砌 筑 部 位 清 理

排 砖

拉 线 砌 砖

验 收

钢筋施工工艺流程图
 钢 筋 采 购

进场验收、抽样送检

下 料

安装、焊接、绑扎

隐 蔽 工 程 验 收

编 制 下 料 单

沉井施工工艺流程图
施工准备

场地平整或筑岛

安装支撑排架及底模

绑扎钢筋

灌注底节砼及养生

立 内 模

拼装钢刃脚

铺 垫

抽 垫

基底清理

接 高

下 沉

封 底

井内填充及灌注顶盖板

立 外 模

承台施工工艺流程图
施工测量放样

机械开挖基坑

人工清理基底

凿除桩头

垫层施工

安装钢筋及模板

承台砼浇注

砼养护、拆模

基坑回填

墩台身施工工艺流程图
施工准备

基顶放线墩底定位

墩台身钢筋绑扎

模板安装

自检后报监理工程师审批

浇注砼

砼养护、拆模

倒虹吸管施工工艺流程图
N

回填土

测量放线

基坑开挖

基坑修整

基坑检查

铺设砂垫层

现浇砼管基

安装管节

竖井、出入口施工

防水层施工

立模

管节预制

Y

PC管桩打入施工工艺流程图

场地清理

测量放样

桩机就位

吊 桩

插 桩

锤击沉桩

最后一阶段锤击

抽检试验

检查桩位

运 桩

购买桩

存 放

工地检验

平整场地

测量放线

基础凿毛

绑扎墩台身钢筋

立墩台身模板

灌注墩台身砼

拆模

复测

绑扎托盘顶帽(耳墙)钢筋

立模板

灌注砼

砼养护

拆模

砼养护

取试件

取试件

复测垫石标高

墩台身及托盘顶帽施工工艺流程图

墩台身及托盘顶帽施工工艺流程图
平整场地

测量放线

基础凿毛

绑扎墩台身钢筋

立墩台身模板

灌注墩台身砼

拆模

复测

绑扎托盘顶帽(耳墙)钢筋

立模板

灌注砼

砼养护

拆模

砼养护

取试件

取试件

复测垫石标高

钢筋制作

钢筋检测

预埋锚杆钢管

商品混凝土运输

养 护

绑扎冠梁钢筋

拆 模

灌注混凝土

立 模

测量放线

凿桩头、整平桩顶

清洗、调直桩顶钢筋

人工开挖土方

冠梁施工工艺流程图

盖板涵施工工艺流程图(预制吊装)
测量放线

场地布置

基础开挖

下基础

浆砌墙身

现浇板座

吊装盖板

出入口浆砌

防水层施工

涵洞回填

材料准备

竣 工

盖板预制

钢吊箱制安及承台灌注工艺流程图

工厂分块制作钢吊箱壁板

在钻孔护筒上设置吊架

钢吊箱组拼

钢吊箱落床

清渣、调位

钢吊箱封底混凝土灌注

绑扎钢筋

钢筋加工

灌注承台混凝土

吊箱壁板运到墩位

布设水封设备

钻孔护筒接装

抽水、清基、凿桩

养生、拆除吊架

钢筋砼倒虹吸施工工艺流程图

测量放线

基坑开挖

基坑修整

基坑检查

铺设砂垫层和现浇砼管座

安装管节

竖井、出入口施工

防水层施工

回填土

基坑防护与排水

合格

砂浆配合比确定

立 模

管节预制

汽车吊装

接缝防水施工

水压试验

钢筋砼拱涵施工工艺流程图

测量放样

基坑开挖,排水

基坑检验

换填碎石土,分层压实碎石土

砼基础立模,灌注

拱涵涵身、台座立模灌注

支立拱架,安装拱模

对称灌注拱圈砼

养护拱圈砼强度达80%设计值

对称拆除拱架、拱模

施做防水层

涵顶对称填土、分层夯实

出入口、八字墙等附属工程施工

监理签证

养护

养护

检查、验收、签证

检查、验收、签证

后张法预应力空心板梁施工工艺流程图
支立、安装内模

绑扎上部钢筋

穿金属波纹管及定位固定

支立、安装侧模

安装端头模板

检测、校正模板

绑扎剩余钢筋

灌注砼

砼养护

拆模

穿预应力钢绞线

张拉、压浆

封端

护坡施工工艺流程图

施工准备

测量定位

囤船制造

囤船下水就位抛锚

取水口及设备安装

连络管安装

调试

滑模组装顺序工艺流程图
辐 射 梁

内外立柱、连杆

提升支架

收锁装置

内 模 板

内固定围带

外 吊 杆

横杆、步板

调整模板锥度

卸料平台立柱

平 台

围栏立柱扶手

外 模 板

外固定围杆

外 吊 杆

横杆、步板

调整模板锥度

套 管

栏杆立柱扶手

液压提升设备

照 明

项 杆

串 筒

滑升到2m高时,安装吊架下部

安 全 网

放置木凳

外 钢 环

内 钢 环

滑模施工工艺流程图
施工准备

组装滑模

绑模板内筋

插支撑杆

初升后大检查和调整

绑 钢 筋

正常滑升

浇墙体混凝土

空 提

吊活动平台

浇初升混凝土

绑 墙 筋

绑 钢 筋

浇板混凝土

上一层墙体滑模

支 模 板

拆除模板

简支梁架设施工工艺流程图

铺设架梁及运梁及轨道

组装架桥机

试 吊

脱空前支架

整机推进到位

支顶前支架

喂 梁

吊梁、纵移到位

落梁、横移就位

安放支座

焊接梁片连接板、支座上下钢板

架下一片梁

抗滑桩工艺流程图

测量放样
检查孔壁、绘地质展示图
施工准备
桩身开挖
出 碴
绑扎护壁钢筋
护壁立模
灌注护壁混凝土
拆 模
桩底达标
绑焊下放钢筋笼
主筋下放及固定
焊接孔下钢筋
灌注桩身混凝土
成 桩
安扒杆井架及卷扬、通风设备
平场地、截排水、清刷坡
配 筋
孔口焊接
配料拌合
制取试件

明挖扩大基础施工工艺流程图

施 工 准 备

模 板

测 量 放 样

基 坑 开 挖

检 验

回 填

基 底 处 理

基坑抽水(如果有)

隐 蔽 检 验

基 础 砼

养 护

钢管桩便桥施工工艺流程图
铺设道板

钢管桩定位

安装防护栏杆

振动下沉钢管桩

安装钢管桩排架帽梁及剪刀撑

安装纵梁及排架间的剪刀撑

安装护轮木

铺设横梁木并固定于纵梁上

制作钢管桩

桩顶找平

加工纵梁剪刀撑

加工防护拦杆

加工横梁木

加工护轮木

加工道板

下一循环

框架小桥施工工艺流程图

施工准备
施工准备

基础开挖、基底处理

垫层和基础施工(含承台)

箱体钢筋绑扎

立模、箱体砼浇注

防水层施作

桥面系施作

回 填

钢筋下料

砼配合比选定

砼拌合与运输

养护

基坑开挖

箱体砼浇注

回 填

桥面系施作

防水层施作

箱体钢筋绑扎

石拱桥施工工艺流程图

地基处理

搭设拱架

安装拱圈模板

拱座、拱圈对称分段、分层、分阶段砌筑

空缝的设置与填塞

拱圈合龙

7天后对称拆除千斤顶填缺口

对称施工拱上建筑

对称拆除拱架

拱架设计与计算

拱架的加工制作

拱圈砌筑工艺设计

石料放样、加工、编号

养护

砂浆达设计强度

预拱度设置

养护

千斤顶调整应力

框架桥施工工艺流程图

施工准备
准备工作

基坑开挖

垫层和基础施工

箱体钢筋绑扎

箱体砼浇注

防水层施作

桥面系施作

回 填

钢筋下料

砼配合比选定

砼拌合与运输

 滑模拆除工艺流程图
装设滑轮

对应四点栓2点5t卷扬机钢丝绳

拉紧卷扬机

地面拆卸

拆除10t倒链

松卷扬机放下平台

预计保留的辐射
梁架垫硬性支承

翻转保留辐射梁

放10t倒链降下平台

拆 模 板

拆 环 梁

拔支承杆

拆提升门架

挂 倒 链

收10t倒链
拉紧随升井架

收10t倒链
拉紧上鼓圈

后张梁施工工艺流程图底模安装

加工支撑垫板,上隔 墙联结角钢、联结铁、
U型螺栓、桥牌

加工支座板

安装支座板

预制主梁钢筋骨架

安装主梁钢筋骨架

加工下隔墙联结铁

安装波纹管

安装侧模板

预制顶板钢筋骨架

安装顶板钢筋骨架

输送水泥

备砂石料

配置减水剂溶液

水箱装满水

安装顶板内模

灌注梁混凝土

梁体混凝土养生

拆侧模

穿钢绞线

桥梁张拉

制作钢束

加工铸铁泄水管及其它预埋件

吊运移梁至存梁区

浇水养护

孔道压浆,强度达100%设计值
