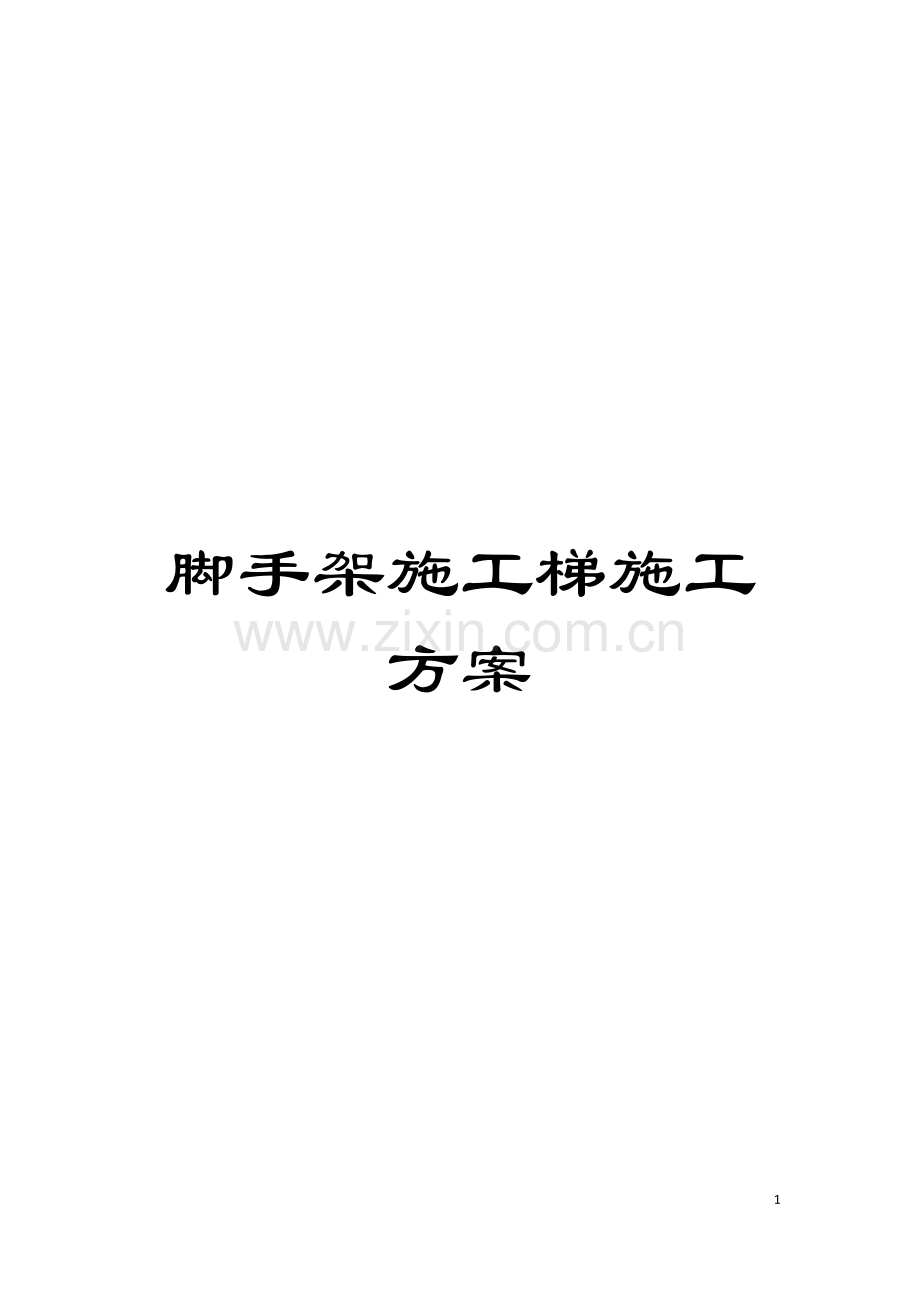

脚手架施工梯施工方案

14

资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。

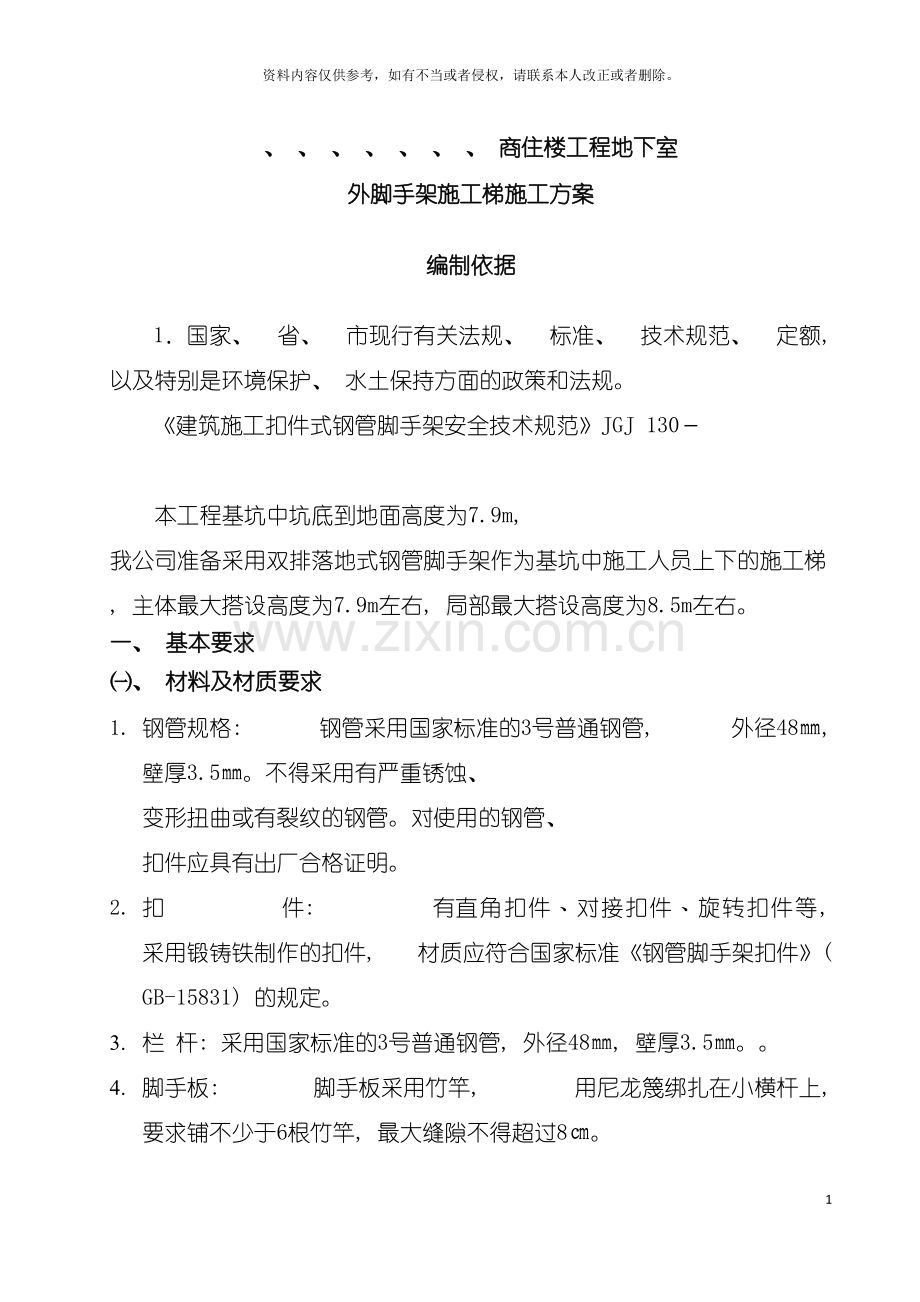

、 、 、 、 、 、 、 商住楼工程地下室
外脚手架施工梯施工方案
编制依据
1．国家、 省、 市现行有关法规、 标准、 技术规范、 定额, 以及特别是环境保护、 水土保持方面的政策和法规。
《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－

本工程基坑中坑底到地面高度为7.9m, 我公司准备采用双排落地式钢管脚手架作为基坑中施工人员上下的施工梯, 主体最大搭设高度为7.9m左右, 局部最大搭设高度为8.5m左右。
一、 基本要求
㈠、 材料及材质要求
1. 钢管规格: 钢管采用国家标准的3号普通钢管, 外径48㎜, 壁厚3.5㎜。不得采用有严重锈蚀、 变形扭曲或有裂纹的钢管。对使用的钢管、 扣件应具有出厂合格证明。
2. 扣 件: 有直角扣件﹑对接扣件﹑旋转扣件等, 采用锻铸铁制作的扣件, 材质应符合国家标准《钢管脚手架扣件》( GB-15831) 的规定。
3. 栏 杆: 采用国家标准的3号普通钢管, 外径48㎜, 壁厚3.5㎜。。
4. 脚手板: 脚手板采用竹竿, 用尼龙篾绑扎在小横杆上, 要求铺不少于6根竹竿, 最大缝隙不得超过8㎝。
5. 安全网: 要选用广州市建筑工程安全监督站认可的密目阻燃安全网, 在脚手架外立杆内侧满挂。
㈡、 外脚手架施工梯基础要求
基础工程完工后进行场地平整、 夯实, 在外脚手架基础部位浇筑100mm厚C10砼垫层, 垫层表面要求平整, 高出自然地坪10－15cm, 待砼硬化后直接将脚手架立杆搭设在上面, 立杆底部要设垫板且必须铺放平稳。沿外脚手架基础底部设置临时排水沟, 做好排水处理, 要求排水良好畅通。
㈢、 施工梯搭设的基本要求
搭设要求根据《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－ 进行搭设。
外排栅工程搭设顺序为: 摆放扫地杆(贴近地面的大横杆)→逐根树立立杆, 随即与扫杆扣紧→装扫地小横杆并与立杆或扫地杆扣紧→安第一步大横杆(与各立杆加紧)→安第一步小横杆→第二步大横杆→第二步小横杆→加设临时斜撑杆(上端与第二步大横杆扣紧, 在装设两道连墙杆后可拆除)→第三、 四步大横杆和小横杆→连墙杆→接立杆→加设剪刀撑→铺脚手架。在外墙设一道安全斜挡板, 安全斜挡板水平宽度不小于2m; 排栅外侧满拉安全网。
1) 定位定距: 脚手架钢管立杆间距为1.8米, 排距为0.85米; 大横杆步距为1.8米。各步距外侧大横杆之间设2道防护栏杆, 均分间距约为0.6米。脚手板铺设钢网板。
2) 搭设要求
1. 总要求: 脚手架搭设进度应高出工作面一步, 且沿建筑四周围成封闭区域。立杆首根, 有长有短, 错开搭设, 立杆顶端外排应高出建筑物檐口1.5m, 内排应低于檐口0.4～0.5m。外架搭设每完成一步, 都要及时校正竖杆的垂直度和大、 小横杆的标高和水平度, 使脚手架步距、 横距、 纵距上下保持一致。
2. 立 杆: 立杆底部要设垫板, 当立杆需要接长时, 必须采用对接方法, 不准采用搭接, 应采用对接扣件接长, 接头应相互错开50cm以上, 并要求相邻两立杆接头不设在同一步距内, 接头位置距节点处, 不大于步距的1/3。架高30m以内, 垂直度偏差不大于高度的1/200, 相邻两立杆的接头, 应错开50cm以上, 力求不在同一步内。架子在30m以上时, 不大于架高的1/500, 且不大于100mm。
3. 纵向水平杆: 同一排水平杆偏差不大于该脚手架的总长度的1/300, 且不大于5cm。纵向水平杆布置在立杆的里侧, 相邻两接头在水平方向应错开50cm以上, 各接头中心距立杆轴线的距离应小于1/3跨度。
4. 横向水平杆: 必须设置在立杆与纵向水平杆的交点处( 主节点) , 紧靠主节点( 两直角扣件中心距不大于15cm) , 在施工过程中严禁拆除。横向水平杆靠墙一端距墙一般为10－15cm。
5. 剪刀撑: 设置在脚手架外侧, 跨越范围为5～7根立杆( 不小于6m) , 剪刀撑与地面的夹角为45°～60°。剪刀撑斜杆与立杆及外伸的横向水平杆交点处用旋转扣件紧固, 剪刀撑斜杆底部要落地并垫木板, 斜杆需要接长时应采用搭接, 搭接长度不小于1.0m。
6. 扣件连接要求: 立杆接长除顶层顶步可采用搭接外, 其余各层各步接头必须采用对接扣件连接; 大、 小横杆与立杆连接, 扶手与立杆连接应采用直角扣件; 剪刀撑和斜撑与立杆和大横杆的连接应采用旋转扣件; 剪刀撑纵向接长用旋转扣件, 不宜用对接扣件; 扣件与钢管扣紧时, 接触面不小于30％, 螺栓不宜拧得过紧, 拧紧程度控制在40N.m－60N.m之间, 最大不得超过60N.m。一个扣件的抗滑移承载力应达到8.5KN。所有扣件的开口必须向外, 以防止闭口缝的螺栓钩挂操作者衣裤, 影响操作或造成事故。
7. 连接杆: 按两步三跨采用菱形布置刚性连墙件, 连墙件为浇捣地下连续墙混凝土时预埋的钢筋, 在搭设外脚手架时将钢筋与脚手架杆件( 宜靠近主节点处) 焊牢。
8. 扫地杆: 在立杆距底座下皮20cm处设置纵向扫地杆, 在纵向扫地杆上设置横向扫地杆, 纵、 横扫地杆均要与立杆用扣件固定。
3) 架体与基坑壁拉结
架体每层高, 水平每隔7m, 至少设一道边墙杆, 一般按二步三跨设置, 每个连墙杆控制面积不大于40㎡。连墙杆从底层第一步纵向水平杆开始设置, 设置的位置应靠近主节点, 设置方法采用柔性连接, 用预埋Φ8钢筋于结构内, 拉结立杆。连接点必须从第一步大横杆处开始设置; 连接杆应允许有适当的调整余地; 连接点应尽可能设在脚手架的立杆与大、 小横杆连接处附近; 若在规定位置设置连接点有困难时, 应在邻近节点处补足。
4) 剪刀撑设置
当脚手架高度低于24m时, 在脚手架的外侧两端设置, 中间每隔12～15m设一组; 当脚手架高度高于24m时, 应连续设置, 由底到顶随立杆、 大横杆、 小横杆等同步搭设。
5) 脚手架防护
1. 在铺脚手板的操作层上, 必须在外排立杆的外侧设防护栏杆或挡脚板, 上栏杆高1.2m, 下栏杆高0.6m; 挡脚板高度不小于12㎝。
6) 施工梯铺设脚手板
1. 脚手板铺设: 脚手板采用钢网板, 用尼龙篾绑扎在小横杆上, 竹脚手板要满铺, 要求铺不少于6根竹竿, 最大缝隙不得超过5㎝。搭接铺设的脚手板, 其拼接头必须用尼龙篾绑扎在小横杆上, 搭接长度不小于30cm。
2. 脚手板的荷载控制: 砌筑脚手板不超过3KN/m2, 集中荷截不超过1.5KN/m2。装修脚手架不超过2KN/m2。
㈣、 钢管外脚手架搭设与拆除要求
1. 钢管排栅的立柱, 应置于坚实的地基上, 立柱脚应加脚座, 用砼块或坚实的厚木块垫好, ( 木垫不适宜高层建筑) 宜加地脚牵系牢。
2. 钢管排栅的立柱角柱要求牢固垂直, 其中角柱的垂直误差不得超过0.5%,其它立柱不得超过1%,立柱间加针竹(高层建筑另定)纵向的水平钢管的垂直间距不宜大于1.8米,牵竹不大于0.7米, 立柱和水平杆的接头要错开,并要用构件联接,拧紧螺栓,承重的纵向水平杆,必须支承于横杆之上,禁用腐朽枯脆的材料.
3. .排栅两端轩转角处,以及每隔6~7根立柱,应设剪刀撑,剪刀撑与地的夹角不应大于60°排栅与建筑物连结锚固点,纵横每隔4米内设一锚固点,必须与建筑拉结锚固,民用建筑八层上(22.5以上)的外排栅,采用拉吊结构,安全网随着工作完成后均要设置(即满拉),水平网每隔四层必须按照通道长度搭设水平安全网。
4. 脚手架拆除作业前, 应对脚手架的变形情况、 杆件之间的连接、 与建筑物的连接及支撑情况进行检查。
5. .拆除之前, 划定危险作业区域, 并派专人进行监护。
6. 作业时, 地面设专人指挥, 按要求统一进行自上而下逐层进行, 拆除程序与搭设程序相反, 禁止上下同时作业。
7. 拆除顺序应沿脚手架交圈进行, 分段拆除时, 高差不应大于2步, 以保持脚手架拆除过程中的稳定。
8. 拆剪刀撑时应先拆除中间扣件, 然后拆除两端扣件, 防止因积累变形而发生挑杆。
9. 连墙杆不得提前拆除, 在逐层拆除到连墙杆部位时方可拆除, 在最后一道连墙杆拆除之前, 应先在立杆上设置抛撑后进行, 以保证立杆在拆除过程中稳定性。
⒑ 拆除过程中, 工人要注意作业位置和可靠和挂牢安全带, 不准将拆除的杆件、 扣件、 脚手板等向地面抛掷。
⒒ 地面人员应与拆除作业人员紧密配合, 将拆下的杆件等按品种、 规格堆放整齐。

二、 安全措施
㈠、 搭设外脚手架施工梯安全措施
1．搭设脚手架的操作人员, 必须经过专门训练和体格查验考核, 持特种作业证方可上岗。如患有高血压、 心脏病、 癫痫及其它不适宜高处作业人员, 一律不准从事搭拆作业。
2．进入作业区域, 必须戴安全帽, 带工具袋, 悬空危险作业, 必须先挂扣安全带, 严禁穿拖鞋、 赤脚或硬底鞋上棚架操作。严禁作业中吸烟, 严禁酒后作业。
3．架设新用的材料及扣件的规格和质量必须符合有关技术规定和施工方案的要求, 并经试验合格后才能使用。不准使用不合格的材料、 扣件, 不准钢、 竹材料混搭。
4．架子地基应平整夯实( 或和基础) 。并找平后, 加设垫木、 垫板或底座。不得在未经处理的起伏不平和软硬不一的地面上直接搭设脚手架。不准用红砖作垫块。
5．严格按照脚手架搭设方案规定的构造尺寸进行搭设, 控制好立杆的垂直偏差和横杆的水平偏差, 并确保节点连接达到要求( 绑好, 拧紧或插挂好) ; 垂直度＜1/1000, 绝对值不大于15cm。
6．首层、 顶层和施工作业层必须有脚手板铺满, 铺平铺稳, 保证有3个支撑点绑扎牢固, 不得有探头板。架体与建筑之间应用水平网逐层进行封闭。
7．传递杆件料具, 不准碰触压钩搭高低压电源线和电气设备。
8．搭设过程中要及时设置联墙杆、 斜撑杆、 剪刀撑、 插地杆以及必要的卸荷吊索, 保证架体剪刀撑与地面夹角不小于45°, 不大于60°。
9．立网拉挂平整顺直, 网连接材料要符合要求。
10．脚手架与建筑物之间每高4m, 水平每隔7m应设置一道牢固的连接点。
11．内排柱离建筑物不得大于200mm。
12．架上堆放材料、 工具等荷载不得超过3kN/m。
13．钢管脚手架必须有良好可靠的防雷的接地, 高于四周建筑物的脚手架应设避雷装置。
14．外脚手架搭设要有经审批的施工方案, 每次搭高必须保持高于作业面1.2m以上, 分段搭设完毕后应进行检查, 分段量化验收, 检查合格才能使用, 不合格不准交付使用。
15．在脚手架外侧搭设卸料平台时, 操作人员必须先系扣好安全带。
16．搭设上落人员的斜梯与地面或水平夹角20°左右, 踏步间距不大于30cm, 不准搭在靠高压一侧。
17．遇有恶劣气候( 如风力在六级以上) 时, 禁止在脚手架上作业, 并将脚手架与建筑物拉结牢固。
㈡、 拆除外脚手架施工梯安全措施
1．拆除现场必须设警戒区域, 张挂醒目的警戒标志, 警戒区域内严禁非操作人员通行或脚手架下方继续组织施工。地面监护人员必须履行职责, 高层建筑脚手架拆除, 应配备良好的通讯装置。
3．仔细检查吊运机械包括索具是否安全可靠, 吊运机械不允许搭设在脚手架上, 应另立设置。
4．如遇强风、 大雨等特殊气候, 不应进行脚手架的拆除。夜间实施拆除作业, 应具备良好的照明设备。
5．所有高处作业人员, 应严格按高处作业规定执行和遵守安全纪律、 拆除工艺要求。
6．建筑物体内所有窗户必须关闭锁好, 不允许向外开启或向外伸挑物件。
7．临街搭设脚手架时, 外侧应有防止坠物伤人的防护措施。
8．拆除人员进入岗位后, 先进行检查, 加固松动部位, 清除步层内留的材料、 物件及垃圾块。所有清理物应安全输送至地面, 严禁高处抛掷。
9．按搭设的反程序进行拆除, 即安全网→挡脚板→防护栏杆→搁栅→斜拉杆、 连墙杆→大横杆→小横杆→立杆。
10．不允许分立面拆除或上、 下二步同时拆除( 踏步式) 。认真做到一步一清、 一杆一清。
11．所有连墙杆、 斜拉杆、 隔排措施、 登高措施必须随脚手架步层拆除同步进行下降。不准先行拆除。
12．所有杆件与扣件, 在拆除时应分离, 不允许杆件上附着扣件输送地面, 或两杆同时拆下输送地面。
13．所有脚手板拆除, 应自外向里竖立、 搬运, 防止自里向外翻起后, 脚手板垃圾物件直接从高处坠落伤人。
14．脚手架内必须使用电焊气割工艺时, 应严格按照国家特殊工种的要求和消防规定执行。必须有防火措施和专人看守, 配备料斗( 桶) , 防止火星和切割物溅落。严禁无证动用焊割工具。
15．当日完工后, 应仔细检查岗位周围情况, 如发现留有隐患的部位, 应及时进行修复或继续完成至一个程序, 一个部位的结束, 方可撤离岗位。
㈢、 其它安全措施
1．架子工属国家规定的特种作业人员, 必须经有关部门培训, 考试合格, 持证上岗。应每年进行一次体验。凡患高血压、 心脏病、 贫血病、 癫痫病以及不适于高处作业的不得从事架子作业。
2．架工班组接受任务后, 必须根据任务的特点向班组全体人员进行安全技术交底, 明确分工。悬挂挑式脚手架、 门式、 碗口式和工具式插口脚手架或其它新型脚手架, 以及高度在30m以上的落地式脚手架和其它非标准的架子, 必须具有上级技术部门批准的设计图纸、 计算书和安全技术交底书后才可搭设。同时, 搭设前架工班组长要组织全体人员熟悉施工技术和作业要求, 确定搭设方法。搭脚手架前, 班组长应带领架工对施工环境及所需的工具、 安全防护设施等进行检查, 消除隐患后方可开始作业。
3．架工作业要正确使用个人劳动防护用品。必须戴安全帽, 佩戴安全带, 衣着要灵便, 穿软底防滑鞋, 不得穿塑料底鞋、 皮鞋、 拖鞋和硬底或带钉易滑的鞋。作业时要思想集中, 团结协作, 互相呼应, 统一指挥。不准用抛扔方法上下传递工具、 零件等。禁止打闹和开玩笑。休息时应下架子, 在地面休息。严禁酒后上班。
4．架子要结合工程进度搭设, 不宜一次搭得过高。未完成的脚手架, 架工离开作业岗位时( 如工间休息或下班时) , 不得留有未固定构件, 必须采取措施消除不安全因素和确保架子稳定。脚手架搭设后必须经施工员会同安全员进行验收合格后才能使用。在使用过程中, 要经常进行检查, 对长期停用的脚手架恢复使用前必须进行检查, 鉴定合格后才能使用。
5．落地式多立杆外脚手架上均布荷载每平方米不得超过270kg, 堆放标准砖只允许侧摆3层; 集中荷载每平方米不得超过150kg。用于装修的脚手架不得超过200kg/ 。承受手推运输车及负载过重的脚手架及其它类型脚手架, 荷载按设计规定。
6．高层建筑施工工地井字架、 脚手架等高出周围建筑, 须防雷击。若在相邻建筑物、 构筑物防雷装置的保护范围以外, 应安装防雷装置, 可将井字架及钢管脚手架一侧高杆接长, 使之高出顶端2m作为接闪器, 并在该高杆下端设置接地线。防雷装置冲击接地电阻值不得大于4欧姆。
7．架子的铺设宽度不得小于1.2m。脚手板须满铺, 离墙面不得大于20cm, 不得有空隙和探头板。脚手板搭接时不得小于20cm; 对头接时应架设双排小横杆, 间距不大于20cm。在架子拐弯处脚手板应交叉搭接。垫平脚手板应用木块, 而且要钉牢, 不得用砖垫。
8上料斜道的铺设宽度不得小于1.5m, 坡度不得大于一比三, 防滑条的间距不得大于30cm。
9．脚手架的外侧、 斜道和平台, 要绑1m高的防护栏杆和钉18cm高的挡脚板。
10．砌筑里脚手架铺设宽度不得小于1.2m, 高度应保持低于外墙20cm。里脚手的支架间距不得大于1.5m, 支架底脚要有垫木块, 并支在能承受荷重的结构上、 搭设双层架时, 上下支架必须对齐, 同时支架间应绑斜撑拉固。
11．砌墙高度超过4m时, 必须在墙外搭设能承受160kg重的安全网或防护挡板。多层建筑应在二层和每隔四层设一道固定的安全网。同时再设一道随施工高度提升的安全网。
12．拆除脚手架, 周围应设围栏或警戒标志, 并设专人看管, 禁人入内。拆除应按顺序由上而下, 一步一清, 不准上下同时作业。
13．拆除脚手架大横杆、 剪刀撑, 应先拆中间扣, 再拆两头扣, 由中间操作人往下顺杆子。
14．拆下的脚手杆、 脚手板、 钢管、 扣件、 钢丝绳等材料。应向下传递或用绳吊下, 禁止往下投扔。

三、 脚手架验算
1、 本工程脚手架最大搭设高即Hi=8 m,其它各计算参数如下:
立杆纵向间距: La=1.8m; 立杆横向间距Lb=0.85m; 步距h=1.8m; 连墙件为二步三跨布置, 连墙杆横距Lw=5.4m; hw=3.6m; 脚手板铺设钢板网, 脚手架外侧挂尼龙安全网。
2、 脚手架钢管(外径48㎜, 壁厚3.5㎜)主要参数:
立杆截面积:A=489mm2; 立杆截面抵抗矩W=(5.08×103) mm3; 立杆回转半径i=15.8 mm; 钢材抗压强度设计值fc=205N/ mm2
3、 荷载计算
恒载标准值GK: GK=Hi(gk1+gk3)+n1lagk2
根据《建筑施工手册》中有关脚手架的设计和计算一般规定, 查表可得: gk1 = 0.1127KN/ m ; gk2 =0.3587 KN/ m ; gk3 =0.0922 KN/ m
用于结构作业时: GK=8×(0.1127+0.0922)+1.8×0.3587=2.27KN
用于装修作业时: GK=8×(0.1127+0.0922)+2×1.8×0.3587=2.91 KN
活载标准值Qk: Qk= n1laqk
根据《建筑施工手册》中有关脚手架的设计和计算一般规定, 查表可得: qk=1.35 KN/ m( 结构作业时) ; qk=0.9 KN/ m( 装修作业时)
用于结构作业时: Qk =1.8×1.35=2.43 KN
用于装修作业时: Qk =2×1.8×0.9=3.24 KN
4、 稳定性计算: ( 不考虑风载)
其中: 立杆验算截面处的轴心力设计值:
N=1.2GK+1.4 Qk=1.2×2.91+1.4×3.24=8.03 KN
轴心受压杆件的稳定系数ψ, 根据长细比λ= , L0=μh, 根据《建筑施工手册》中有关脚手架的设计和计算一般规定, 查表可得: μ=1.3
λ= ==148, 查表可得ψ=0.305
γ'm=1.59×=1.55
5、 验算: = =48.45 N＜==132 N( 合格)
脚手架按本方案搭设符合要求。
