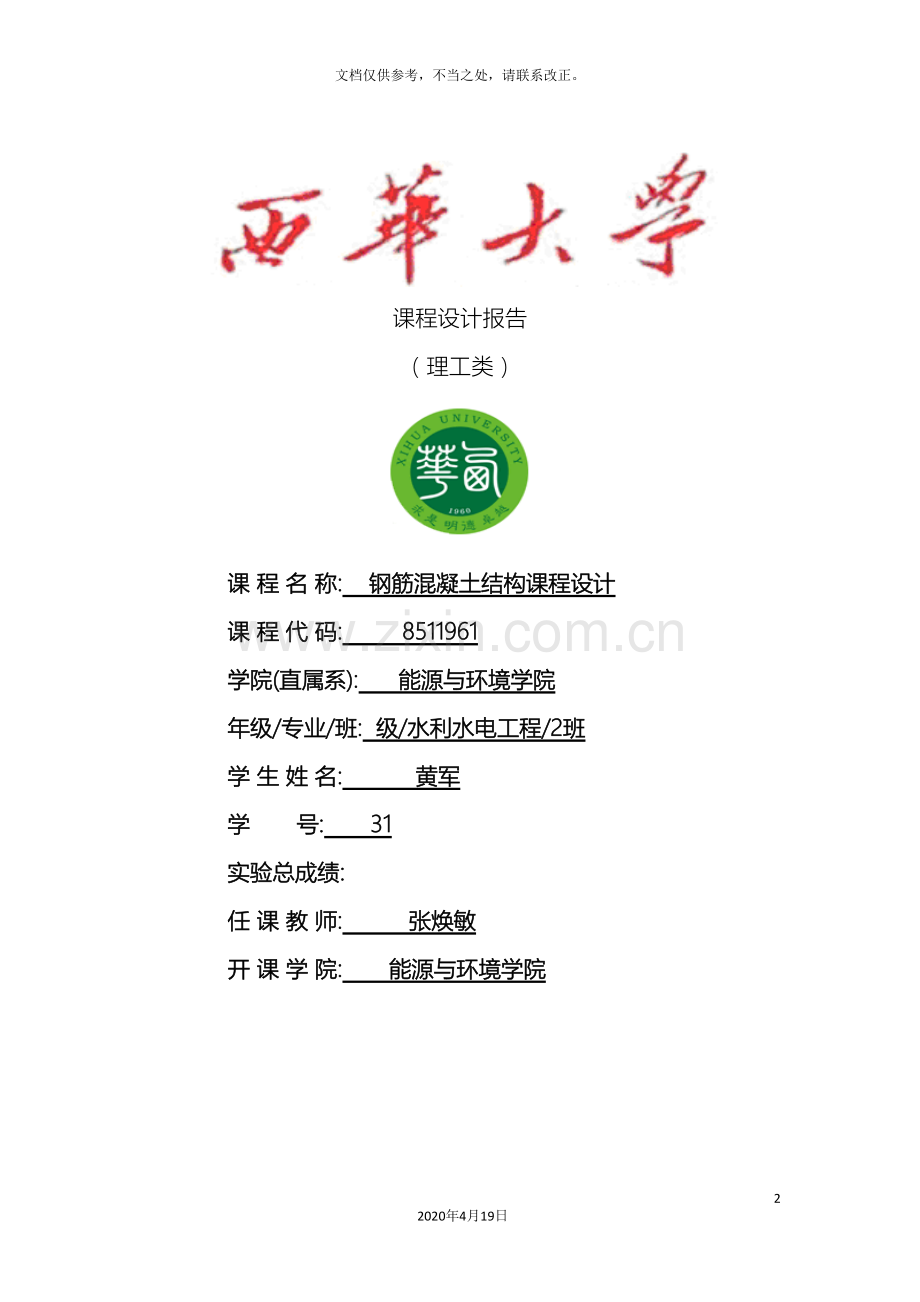

课程设计报告
(理工类)
课 程 名 称: 钢筋混凝土结构课程设计
课 程 代 码: 8511961
学院(直属系): 能源与环境学院
年级/专业/班: 级/水利水电工程/2班
学 生 姓 名: 黄军
学 号: 31
实验总成绩:
任 课 教 师: 张焕敏
开 课 学 院: 能源与环境学院
学院班级: 能源与环境学院
姓名学号:
指导老师:
时间: 7月
水闸工作桥课程设计
第一部:拟定工作桥尺寸
一、 工作桥纵向布置
1、工作桥长度:
为便于安装,工桥桥长度=两闸墩中心线距离-20~30mm
=7000+500+500-20 =7980mm
但计算时工作桥长度仍用8000 mm计算。
2、横梁
位置:为简化计算,我们将地螺栓安装在横梁与纵梁相交处,不考虑其偏移。
横梁尺寸初步拟定为,高:500;宽:250. 横梁上面的机敦取高:250;宽:250.
3、活动铺板:
为减轻吊装重量,面板做成活动铺板,简支在纵梁上。活动铺板选用的, 宽850;长度:1500+2*80=1660 ;高度:80。 中间共四块面板。桥两边再一边一块板。
总的横向布置图及个尺寸如图所示:
二、工作桥横向布置
1、纵梁尺寸:高度:800; 宽度:300。
2、悬臂板:高度:端部取100,根部取200; 宽度:500
尺寸如图所示:
三、刚架布置(在此不计算)
1、刚架高度
计算用的高度:
H=31.4-24.0-h
实际高度:
H+H1,其中:H1为柱插入杯口的高度。
H1需满足:
a.大致为1.2~0.8倍柱长边尺寸;
b.大于0.05H。
图3:钢桁架布置
第二部:配筋
一、面板配筋设计
1、活动铺板
1)安装检修工况:
a 荷载计算
板自重:
一个绳鼓重:,
桥面活载不考虑
b 计算简图和内力计算
因此计算跨度取1580mm
c.跨中弯矩:
2)正常使用工况,持久状况
a.荷载:板自重
人群荷载
b.跨中弯矩:
从以上两种状态可知,安装工况下的弯矩更大,取大值进行计算
3)配筋计算:查表得
由书2-7查k=1.2,采用C25混凝土,查表,面板用HPB335的钢筋,查表
,,
查附录3表1,选用6φ8()
在受力钢筋内侧布置与受力钢筋垂直的分布钢筋,按要求取
φ6@250。
配筋图如图所示:
2、悬臂板
取1m板宽计算,由根部
最大弯矩计算板的钢筋用量。
1)安装与检修工况
a.荷载与弯矩计算
自重:
(人群荷载不计)
对根部产生的弯矩:
栏杆重:
对根部产生的弯矩:
绳鼓重: P,将集中力放置离纵梁最远处。
取c为绳鼓集中力P到悬壁
根部的距离c=500-350/2=325,a=350为绳鼓的着地面积,则P对根部的弯矩为,由宽度为b=a+2c的板带承受,绳鼓为可控可变荷载,分项系数取1.1则
对根部产生的弯矩:
总弯矩:
2)正常使用工况,持久状况
a.荷载与弯矩计算
自重:
对根部产生的弯矩:
栏杆重:
产生的弯矩:
人群荷载:
产生的弯矩:
总弯矩:
从以上两种状态可知,安装工况下的弯矩更大,取大值进行计算
b.配筋计算
只计算正截面,采用HPB235钢筋,查
受力筋:
,
又因为,规定中说,悬臂板的受力钢筋每米不少于 5φ8 (252mm2).
则悬臂板的配筋就取φ8@200 HPB235钢筋的来布置。
分布钢筋按要求取,直径不小于6mm,间距不大于300.这里我们取φ6@200来布置。悬臂板配筋如图所示:
二.横梁配筋设计
横梁与纵梁浇筑在一起,计算弯矩时按简支结构计算,横梁计算跨径:
计算跨径按1575计
1、荷载计算
横梁自重:
机敦自重:
地螺栓传来的设计力:
2、计算简图及内力计算
为简化计算,使螺栓正好安装在横梁与纵梁相交处。则启闭门对横梁不产生弯矩。考虑到启闭门中心与横梁中心不重合,我们对计算弯矩取k=1.2的放大系数。
横梁实际为半固定状态,精确计算应采用有限单元法。工程简化:先按简支梁计算,得跨中弯矩M0,实际梁的支座负弯矩=0.7 M0 ,跨中正弯矩=0.5 M0 。
支座弯矩较大,取0.7M0 进行计算,最终上下截面配置相同钢筋
,
取的钢筋进行配置,
查附录3表1,受力钢筋取2φ14 ()
按规定取直径为6mm,间距200的双肢箍筋
横梁上下缘布置相同的钢筋。配筋图如图所示:
三.纵梁配筋计算
取受力大的一根计算,另一根配筋相同。
1.荷载计算
a恒载:
均布荷载g :
纵梁自重标准值:
一边栏杆重标准值:
一半面板重标准值:
均布荷载设计值:
集中荷载G
一半横梁自重:
一半机墩重:
b.可变荷载
分布荷载q, 人群荷载(一半桥面) :
集中荷载P :
直接作用于纵梁上的启门力经过横梁传递的启门力,求出横梁的反力,作用于在纵梁上。由于启门力的标准值为320kN,简化计算,将其平均分配在四个地螺栓上,每个螺栓说承担的力为GK=80kN.
横梁传给纵梁的集中力设计值:
2.内力计算
计算跨径:
计算跨径按7350计,纵梁受力如图所示。
其弯矩最大值在跨中:弯矩设计值为:
考虑次梁并不是对称的T型梁,在最大弯矩值下考虑1.1的放大系数。M=374.11.1=411.5.
纵向钢筋配置HPB400的钢筋,查表
估计配置双层钢筋,
确定翼缘计算宽度
是独立T型梁
上述宽度均大于翼缘的实有宽度(800mm),取
属于第一类T型梁
,
预计配置6φ22() 的HPB400的受力钢筋。横向全梁拉通布置。
三、抗剪计算
1、支座边缘剪力设计值:
2、截面尺寸验算
截面尺寸满足抗剪要求
3、抗剪腹筋计算
箍筋采用HPB335钢筋
应由计算确定腹筋
选用双肢箍筋,直径φ8()
,取
满足最小配筋率要求,最后选配双肢φ8@200 HPB335箍筋。
考虑到箍筋的绑扎固定,我们在纵梁上缘配置两根架立钢筋,直径按规范取的φ12的HPB235钢筋,纵梁高大于450,在中部布置两根腰筋,直径取12。
整个纵梁配筋图如图所示
四、 裂缝开展宽度验算
查附录5表1,
,纵梁为受弯构件,查
主梁标准值在跨中产生的弯矩值为
,裂缝宽度满足要求
五、挠度验算
查本教程附录5表3,该构件的挠度限值为
跨中标准值计算得到的弯矩
,则构件挠度满足要求。
