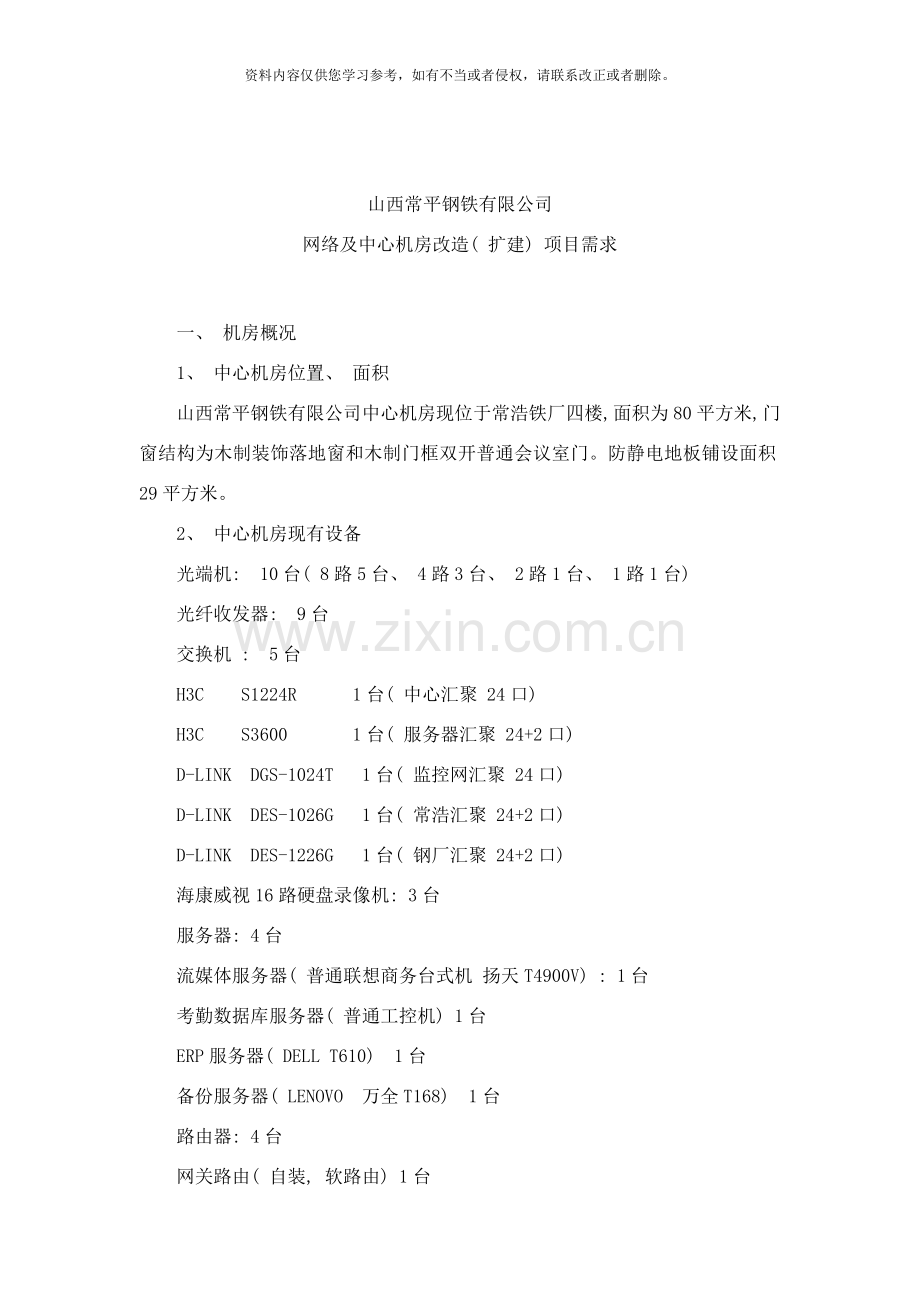

山西常平钢铁有限公司
网络及中心机房改造( 扩建) 项目需求

一、 机房概况
1、 中心机房位置、 面积
山西常平钢铁有限公司中心机房现位于常浩铁厂四楼, 面积为80平方米, 门窗结构为木制装饰落地窗和木制门框双开普通会议室门。防静电地板铺设面积29平方米。
2、 中心机房现有设备
光端机: 10台( 8路5台、 4路3台、 2路1台、 1路1台)
光纤收发器: 9台
交换机 : 5台
H3C S1224R 1台( 中心汇聚 24口)
H3C S3600 1台( 服务器汇聚 24+2口)
D-LINK DGS-1024T 1台( 监控网汇聚 24口)
D-LINK DES-1026G 1台( 常浩汇聚 24+2口)
D-LINK DES-1226G 1台( 钢厂汇聚 24+2口)
海康威视16路硬盘录像机: 3台
服务器: 4台
流媒体服务器( 普通联想商务台式机 扬天T4900V) : 1台
考勤数据库服务器( 普通工控机) 1台
ERP服务器( DELL T610) 1台
备份服务器( LENOVO 万全T168) 1台
路由器: 4台
网关路由( 自装, 软路由) 1台
常浩路由( 自装, 软路由) 1台
钢厂路由( 自装, 软路由) 1台
监控路由( 自装, 软路由) 1台
KVM : 8路2台
显示器: 17寸RCT 3台
机柜: 3台
600*600*1000mm 1台
800*600*1800mm 2台
UPS : 1台( 山特 10KS)
电池柜: 1台( 16块蓄电池)
稳压器: SVK-10KV 1台
空调: 格力 KFR-72LW/E1( 72568L1) A1-N1 1台
3、 承载业务
1) 监控部分
常平钢厂、 常浩铁厂、 实业公司所有监控画面经过流媒体服务器和网络传输平台发送至各操作终端。
常平钢厂、 常浩铁厂监控硬盘录像机和网络汇聚点。
2) 网络部分
常平钢厂、 常浩铁厂、 实业公司办公区互联网接入服务。
常平钢厂、 常浩铁厂、 实业公司ERP( 现在阶段为供应链模块) 网络服务。
常平钢厂、 常浩铁厂、 实业公司网络考勤机数据汇总。
4、 网络拓扑图:

二、 现网络线路概况
见附图。

三、 网络、 机房改造( 扩建) 项目组成
1、 机房
将机房分为设备区、 配电区。设备区用于安置服务器、 网络交换机, 配电区主要作为UPS的输入输出配电及UPS主机等设备。以满足日后机房再次增添设备更新升级的需要, 针对在机房使用过程中所出现的一些问题, 对如下几个系统进行整改重建。
1、 修补机房顶渗水
2、 地面防静电地板加装铺设、 吊顶铺设
3、 机房门窗改造
4、 接地系统重新制作
5、 机房走线系统重新制作
6、 强电及UPS配电, 机房照明及应急照明系统
7、 机房机柜及网络布线
8、 增加磁盘阵列存储系统
9、 机房冷却系统
10、 交换机、 路由器等核心设备建议采用H3C等一线厂家设备。
2、 网络
根据企业发展, 为了适应现代化企业管理信息化应用的需求, 现将对现有网络进行扩建和升级。扩建的目的是: 1、 将常平热电厂、 煤气发电厂、 艺陶厂、 机修公司、 三铁公司、 六铁公司、 常盛铁厂、 常平集团公司进行网络覆盖, 使形成一个完整的集团内部网络系统。2、 满足监控系统、 ERP系统、 VPN拨入、 共享互联网访问需求。
1) 、 主干建设
A、 主干网络首选为千兆光纤, 无线传输为备选, 无线传输要满足安全、 稳定、 快速、 高效、 可靠、 易配置与维护的要求, 并应用IEEE 802.11g以上标准。
B、 厂区网络建设除三铁公司、 六铁公司、 常平集团公司外常平热电厂、 常平煤气发电厂、 常盛铁厂网络要到达办公楼、 仓库、 磅房以及各应用单位; 艺陶厂、 机修公司要到达办公室和仓库。
C、 对原有网络在不大范围改变结构的前提下, 对其进行升级。升级内容为: 将百兆主干光纤升级为千兆, 对现有网络线路进行合理布局和规划, 对现有网络进行扩容。
2) 、 新并网企业办公区域局域网建设。
对没有建立办公局域网单位, 进行局域网布线, 布线标准按照《建筑与建筑群综合布线系统工程设计规范》( CECS 72:97) 进行。
四、 设计思路
现代信息机房的设计必须要满足以下几方面的要求:
可靠性 选用高品质的机房建设设备,保证设备运行的高效稳定;
安全性 集用户安全、 设备安全和数据安全于一身的安全体系, 保障系统正常运行;
扩充性 简单的设备数量增加, 即可完成对整个系统的管理设备数量扩充和管理功能扩充;
操作性 强大的集中管理功能
先进性 真正做到安全,易用的无人职守机房管理
节能性 采用环保节能设备, 节约电能消耗
美观、 经济合理性
五、 整体机房设计实现目标
为IT 设备提供最优良运行环境保障的同时, 将整体机房的电气、 网络、 设备管理控制等环节进行集约化监管, 利用针对机房整体管理的机房监控系统, 使机房维护人员能够在不进入机房内部不直接接触任何具体设备的情况下, 对机房进行整体控制。同时, 机房设计必须具有前瞻性, 考虑未来5 年内IT 技术的发展趋势, 保证新机房对大量多种多样的IT 设备的承载支持能力。
六、 设计依据
《民用建筑电气设计规范》( JGJ/T16-92)
《电子信息系统机房设计规范》GB50174-
《电子信息系统机房施工及验收规范》GB50462-
《计算机机房用活动地板技术条件》( GB6650)
《计算机站场地安全要求》( GB9361-88)
《室内装饰工程质量规范》( GB1838-93)
《火灾自动报警系统设计》( GBJ116-92)
《火灾自动报警系统施工及验收规范》( GB50116-92)
《建筑内部装修设计防火规范》( GBJ79-85)
《灭火系统低压配电设计规范》( GB50054-95)
《建筑物防雷设计规范》( GB50057-94)
《民用建筑照明设计标准》
《工业企业照明设计标准》( TJ34-79)
《通讯机房静电防护通则》( YD/T754-95)
《环境电磁卫生标准》( GB8715-88)
《电磁辐射防护规定》( GB8702-88)
《工程管道工程施工及验收规范》( GBJ235)
六、 具体要求
( 一) 电气系统:
增加机房总动力配电柜。根据新增设备功率, 调整或增加UPS。
机房专用配电柜必须采用专业厂家生产的配电柜, 该配电柜必须根据相关标准设计及制造。
机房配电柜根据用途设计各路供电要准确、 可靠。
配电箱内应有应急开关。当整体机房内出现严重事故或者意外火灾时, 应能马上切断计算机电源、 空调电源。
配电箱内应根据计算机设备及其辅助设备的不同要求, 设置中线和接地线的连接装置。中线与地线及配电柜外壳绝缘。
配电箱内采用的母线、 接地排及各种电缆、 导线、 中性线、 接地线等都必须符合国家标准, 并按国家规定的颜色标志编号。
网络设备、 PC服务器应由配电箱内不同的独立配电线路分别供电。
网络设备、 PC服务器的用电, 应由配电柜箱链路不同相位的供电。
UPS输出柜至终端机柜的全部电缆选用阻燃屏蔽型电力电缆ZRVVP3*4平方电缆, 机柜下16A插座采用国标产品。其余全部电线采用阻燃塑铜线
机房照明及应急照明:
机房区域应急照明与正常照明自动切换控制。
应急照明: 应急照明保证人员做应急处理和能安全快捷地沿通道向出口或应急出口疏散。照度>50LX, 采用UPS给格栅灯中一管进行供电。
正常照明及应急照明的照度应符合《电子计算机信息系统设计规范GB50174－ 》。
改造原有强弱电布线, 增加新的线路及设备, 自UPS 输出配电柜下口, 重新铺设强电线缆到每一个机柜内。在每个设备机柜内安装响应规格的PDU 配电条, 所有强电线缆均采用阻燃防火电缆。设计为每个标准服务器机柜内配置一定数量配线架, 所有线路和设备接口上都应有详细的标签。
( 二) 机房走线
对原有机房走线进行清理后, 建议采用下走线方式进行强弱电布线, 整齐美观大方。根据走线需要相应的提高防静电地板的铺设高度, 地板高度控制在400mm。为此需要在机房内根据机房设备的安装位置, 铺设强弱电桥架, 以便于机房强弱电布线。强弱电两种桥架水平距离大于300MM, 机房内所有的强弱电桥架没有交叉, 最大限度的减少电磁干扰。
( 三) 机房接地及防雷:
由于机房没有独立于楼宇的接地点,采用联合接地的方式使用钢筋接地,其接地网的电阻能够<1Ω。按照设计规范接地点电阻<0.5Ω的情况下,应该能够支持机房内接地系统电阻达到<1Ω的要求,但如在实际运行中接地电阻>1Ω,就需要考虑为机房制作单独的接地点,以保证接地防护等级的达标。根据计算机系统的要求, 需要提供计算机专用直流工作地, 其接地电阻<1Ω。机房的静电电压<1KV。镀锌钢管、 金属软管、 金属接线盒外壳等均进行了可靠接地。机柜外壳、 金属管道及支架等均接地。
1、 计算机系统的直流工作地:
计算机以及一切微电子设备, 大部分采用中、 大规模集成电路, 工作于较低的直流电压下, 为使工作通路具有同一”电位”参考点, 将所有设备的”零”电位点接于一接地装置, 它能够稳定电路的电位, 防止外来干扰, 为直流工作接地。计算机直流工作接地电阻的大小、 接法以及诸地之间的关系, 应依不同计算机系统要求而定。该电阻不大于1Ω, 接地电阻越小越好。
2、 交流工作地:
交流工作地的作用是为确保人身安全和保障设备的安全。在计算机系统的交流设备中其交流工作地的实施是将其中性点用绝缘导线串联起来接到配电柜的中线上, 然后用接地母线将其接地。交流工作地的接地电阻应不大于4Ω。
3、 安全保护地:
安全保护地的作用为在绝缘被击穿时保护人身和设备的安全和在绝缘未被击穿时也有保护人身安全的作用。计算机机房内的安全保护地是将所有机柜的机壳, 用数根绝缘导线串联起来, 再用接地母线与大地相连。安全保护地的接地电阻应不大于4Ω。
4、 计算机系统的防雷保护地
为使雷电浪涌电流泄入大地, 使被保护物免遭直击雷或感应雷等浪涌过电压、 过电流的危害, 所有建筑物、 电气设备、 线路、 网络等不带电金属部分, 金属护套, 避雷器, 以及一切水、 气管道等均应与防雷接地装置作金属性连接。防雷接地装置包括避雷针、 带、 线、 网接地引下线、 接地引入线、 接地汇集线、 接地体等。接地应按现行国标GB50057- <<建筑物防雷设计规范>>执行。交流工作接地、 安全保护接地、 直流工作接地、 防雷接地等四种接地宜共用一组接地装置, 其接地电阻按其中最小值确定; 若防雷接地单独设置接地装置时, 其余三种接地宜共用一组接地装置, 其接地电阻不大于其中最小值。
( 5) 等电位接地
在重要区域和工作人员经常走动的地方设置相正确抗高频干扰接地组。本机房在主机室地面采用3X30 紫铜带做均压等电位接地, 使活动地板支架、 设备外壳等均良好的接地。
防雷:
在机房配电柜上口加装C级电源防雷装置, 在设备终端采用带防雷功能的PDU为设备提供电源, 对设备进行防浪涌保护
( 四) 机房监控系统:
1、 功能需求及设计原则
现中心机房有30平米左右, 改造后扩增至60平米左右, 同时需要实现对机房设备环境的集中监控, 机房所监控的智能设备或子系统主要包括: 精密空调监控、 UPS设备监控、 温湿度监测、 漏水监测、 烟感监测、 机房视频监控等。系统建立能够扩充的整体平台, 能够实现子系统之间的联动, 实现语音报警或手机短信等各种报警, 而且在满足现有需求的同时, 能够方便地满足今后系统扩容的需求。
在实现全部功能需求的前提下, 还应满足如下要求
·技术先进性: 选用国际最先进的专业厂家产品
·系统高可靠性: 系统的硬件和软件均采用技术成熟的产品
·系统运行管理方便: 软件系统中文化, 操作方便
·技术支持能力强: 承建单位技术实力强, 服务完善
·系统可扩展性能强: 模块化结构有利于扩容与扩展
·投资少: 系统选型具有高性能价格比
·建设时间短: 在较短的时间内完成系统的安装调试
·维护方便: 模块化结构, 并具备专家自诊断功能
2、 监控对象及内容:
根据用户实际情况和我公司多年设计经验, 建议暂定主要监控内容包括: 漏水检测、 空调监控、 温湿度监控、 消防监控、 UPS监控.
( 1) 漏水检测系统
鉴于设备的重要性, 且机房需做到无人值守, 而且地板下强电、 弱电、 地线、 电缆纵横交错, 如不慎发生漏水而不能及时发现并处理, 后果将不堪设想。根据场地的情况及为了方便今后的维护, 建立漏水检测系统, 监控机房内有无漏水事件发生, 确保各设备不受水浸的危害。系统本身应包括: 漏水控制器、 漏水检测的其它辅助设备, 在有可能漏水的空调、 水源、 管道等周围设置测漏感应线, 并安装一些漏水检测的测点。一旦有水泄漏碰到漏水检测点, 监测点经过控制器将信号输出到智能采集模块, 经转换后在第一时间报警, 及时通知有关人员排除漏水故障。
( 2) 空调监控系统( 选装)
智能精密空调的监控: 经过空调自带智能通讯接口及通讯协议, 实现实时、 全面诊断空调运行状况, 监控空调各部件( 如压缩机、 风机、 加热器、 加湿器、 去湿器、 滤网等) 的运行状态与参数, 并可经过软件在系统上或经过网络远程修改空调设置参数( 温度、 湿度等) , 实现空调的远程开关机。系统一旦监测到有报警或参数越限, 将自动报警。
( 3) 温湿度检测系统
在重要的计算机机房中, 设备对温、 湿度等运行环境的要求非常严格, 因此应根据主机房及UPS电池间实际面积加装温湿度传感器, 并对关键线缆及设备附近加装温湿度传感器, 以实时检测机房内及关键部位的温、 湿度。一旦机房内实际温、 湿度值越限, 自动报警并提示管理员经过调节空调温、 湿度值给机房设备提供最佳运行环境。
( 4) 消防监控
在配合机房内温度监控的同时, 在主机房及UPS电池间内加装烟感探头。除按照探头感应范围均匀覆盖全部监控面积外, 对重点部位加装烟感探头实施重点监控。一旦发生火情自动报警, 及时处理火情, 将损失降至最低。
( 5) UPS不间断电源监控系统
经过UPS自带智能通讯接口及通讯协议, 实现实时、 全面诊断UPS运行状况, 监控UPS各部件( 如供电电压、 负载情况等) 的运行状态与参数, 一旦监测到有报警或参数越限, 将自动报警。
( 6) 机房视频监控系统
在机房及UPS电池间加装摄像头, 对机房及UPS电池间进行24小时不间断录像。对第一时间发现故障( 特别是无法直接观察的UPS电池间) 和故障后分析判断故障原因都有相当的作用。此项仅加装摄像头及视频线路即可, 可与机房原有营区监控系统进行整合。
( 六) 机房环境处理:
1、 地面处理及防静电地板:
机房重新做钢制抗静电地板, 铺设高度按机房现状自行设计。
活动地板应可迅速地安装与拆卸、 方便设备的布局与调整。应使用高质量的全钢质瓷质防静电地板, 标准规格为600×600×35MM。地板的承重力要适应设备重量选取合适规格, 绝不允许有超负荷情况发生。在放置UPS、 空调、 蓄电池及重量较大的主机的地方需要使用角钢加设承重架。改造机房地板的承重力达不到要求的, 必须采用楼板加固措施。
活动地板上安放各类计算机设备, 活动地板下的空间作为敷设联接设备的各种电源、 数据、 信号管线及兼作风箱。
地板下做防尘处理。
地板下要有防电磁干扰措施, 防鼠咬密封设施, 线缆固定线槽、 线架和安全的接地系统。
采用下送风空调的主机房应在本层楼板底部敷设保温棉及镀锌钢板保护层, 以保证机房空调运行时楼板不结露。
空调区域做防水处理。。
2、 墙面处理:
机房其它房间的室内装饰应选用不起尘、 易清洁且符合消防要求的材料。墙壁和顶棚表面应平整, 减少积灰面。采用优质铝塑板装饰。室内装饰应符合高雅、 大方、 简朴的风格, 基本格调应该淡雅, 以达到防尘、 防潮、 防水、 保温的目的。
门窗处理:
在机房的主入口处应安装防火门, 使整个机房成为一个独立的防火区。
门的设计应符合消防规范的要求。
4、 机房空调系统
改造机房空调系统为下送风系统配合机房地板高度的提升, 在保证送风量的前提下先为机柜内部制冷, 提高了设备运行环境的稳定性。
5、 综合布线及机柜
整个综合布线系统全部采用六类UTP系统。按照每台机柜预留12个信息点。
从整个机房设计的美观、 实用、 安全性考虑, 采用下走线的布线设计。具体的金属槽尺寸可根据线量的多少并考虑一定的发展余地。
系统完工后, 将给出具详细的图纸及测试报告
( 七) 施工及安装调试要求
应充分考虑到机房设备工作状态下的施工问题, 在完全保证安全稳妥的前提下, 尽量缩短施工周期和设备割接时间间隔。在施工的过程中应尽量避免对运行中的设备产生影响, 必要时应采取相应的保护措施。由于施工造成的任何事故和故障, 由施工方负完全责任。施工中所用各种设备、 辅料及线材均应有产品原厂三年以上质保。
工程交付使用前, 成交方应提供工程所有专业的全套竣工图纸交付买方存档, 并对使用者进行技术培训。
三、 投标资质要求及注意事项
( 一) 近两年来具有3个以上中型网络改造集成方面的成功案例的投标人优先考虑, 并提供相关证明材料。
( 二) 投标人所投设备需与我单位原有设备兼容匹配;
( 三) 投标人报价包含我站所采购设备和现有相关设备调试安装、 设备运输, 以及部分原有线路设备的拆除清理等所有费用, 我单位不另付其它任何费用;
( 四) 投标人所投设备必须在中国国内生产;
( 五) 投标人必须具备能够独立完成我站所招设备及相关现有设备的调试安装工作的能力;
( 六) 由于此招标项目涉及到原有机房中相关设备系统的改造, 且调试安装过程中机房现有设备不外移、 不停机( 线路割接除外, 但应尽量缩短线路割接持续时间) ;
( 七) 由于此项目涉及对原机房的改造, 建议投标人给出合理的设计和施工方案, 有必要能够现场勘察, 以便报出较为合理价格, 否则我方不承担任何因考虑不全而影响报价的责任。
( 八) 投标人需提供计算机信息系统集成资质证书( 二级以上) 、 质量管理体系认证证书。
( 九) 工程施工完毕后中标人须按照我方要求提供《山西常平钢铁有限公司中心机房及网络整体运行维护方案》并加盖公章后交于我方。否则视为验收不合格。
注意事项:
此项目与《常平经济开发区常平村及各企业安防监控项目》为整体项目, 不进行对项目拆分。
投标人除需提供按我方报价格式的详细报价文件以外, 还需提供以上所需要的证明材料和资质的扫描文件, ( 签订合同时需要查看原件, 任何虚假材料我方将保留追究其法律责任。) 同时还需要提供项目的设计和施工方案及全套设计图纸( JPG或word版格式) , 缺少相应文件将按照废标处理。

山西常平钢铁有限公司·信息中心
