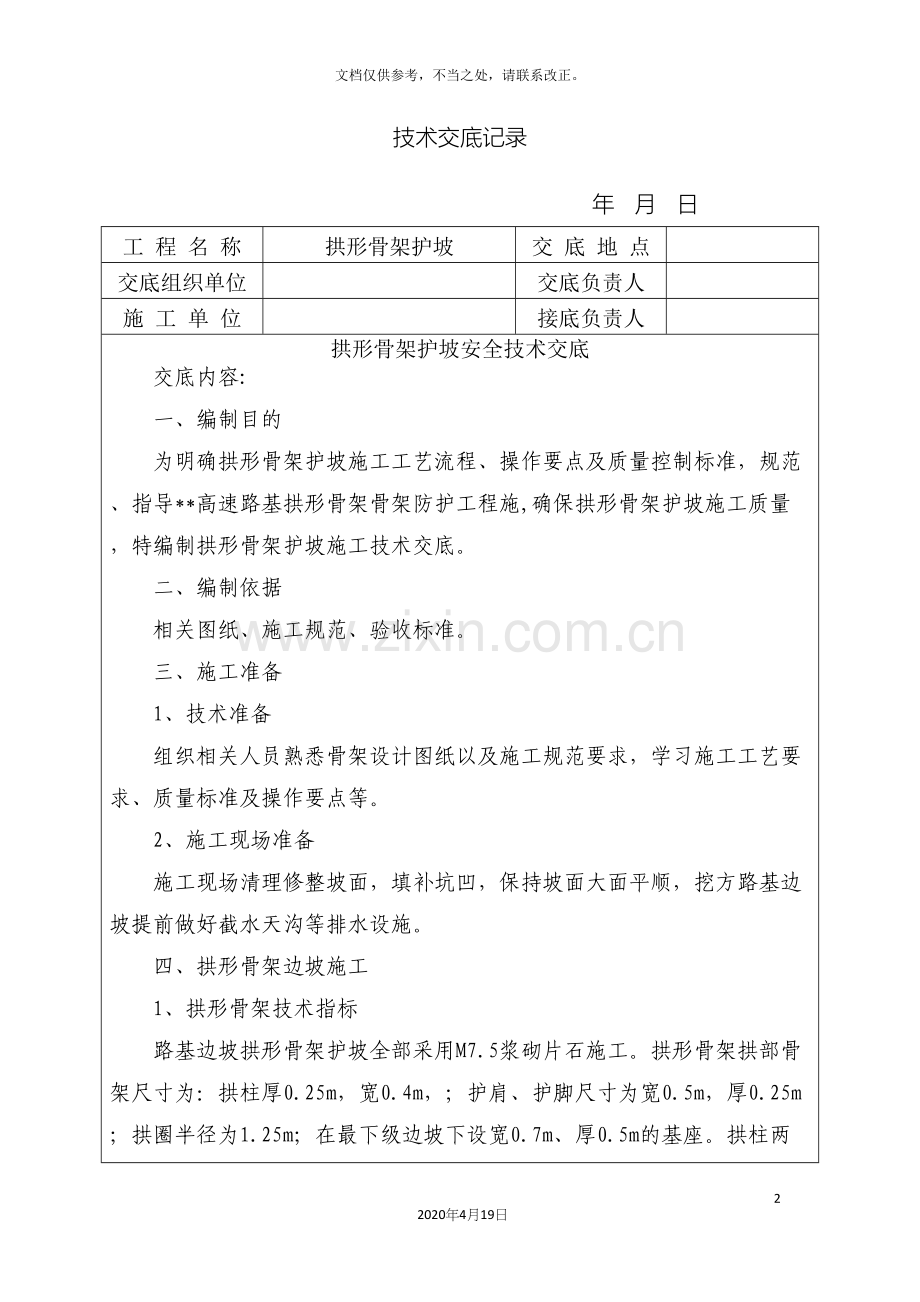

技术交底记录

年 月 日
工 程 名 称
拱形骨架护坡
交 底 地 点

交底组织单位

交底负责人

施 工 单 位

接底负责人

拱形骨架护坡安全技术交底
交底内容:
一、编制目的
为明确拱形骨架护坡施工工艺流程、操作要点及质量控制标准，规范、指导**高速路基拱形骨架骨架防护工程施,确保拱形骨架护坡施工质量，特编制拱形骨架护坡施工技术交底。
二、编制依据
相关图纸、施工规范、验收标准。
三、施工准备
1、技术准备
组织相关人员熟悉骨架设计图纸以及施工规范要求，学习施工工艺要求、质量标准及操作要点等。
2、施工现场准备
施工现场清理修整坡面，填补坑凹，保持坡面大面平顺，挖方路基边坡提前做好截水天沟等排水设施。
四、拱形骨架边坡施工
1、拱形骨架技术指标
路基边坡拱形骨架护坡全部采用M7.5浆砌片石施工。拱形骨架拱部骨架尺寸为：拱柱厚0.25m，宽0.4m，；护肩、护脚尺寸为宽0.5m，厚0.25m；拱圈半径为1.25m；在最下级边坡下设宽0.7m、厚0.5m的基座。拱柱两侧及拱圈下侧用标准普通砖（240mm×115mm×53mm）镶边。
沿线路方向每隔10m~15m设置一道伸缩缝，缝宽0.02m,缝内全断面填塞沥青麻絮，深0.2m。每隔100m砌筑0.8m踏步立柱一道。
2、施工工艺
工艺流程: 施工准备-测量放样-基槽开挖-基底检查-砌筑骨架、镶边-伸缩缝设置
浆砌砂浆采用滚筒搅拌机拌和，每立方M7.5水泥砂浆的配合比是：水泥267kg；中砂1472kg；水40kg。
五、施工要点及注意事项
1、拱形截水骨架护坡施工前，应将边坡夯拍密实。
2、骨架护坡施工顺序应自下而上，先施工基座再施工上部护坡，严禁无基座致护坡悬浮的情况发生。
3、伸缩缝必须严格按照设计进行设置。
4、要保证护坡整体的圆顺，窗口布置美观大方，整体骨架大面平顺，骨架弧顶在同一条水平线上。

5、沉降缝:
拱形骨架的沉降缝每10m~15m设置一道沉降缝，缝宽0.02m。沉降缝要上下贯通、整齐垂直，缝内填塞沥青麻絮，深0.2m。
(1)、坡面整修
按照边坡坡度、基础高程等数据设固定的样板挂线，清刷表面松散土层及浮土，填补坑凹并拍实使坡面平整，基底的压实度应与同层路基压实度相同，以免下沉而使砌体产生裂缝，影响砌体的整体稳定。坡面整修经验收合格后，方可进行下道工序施工。
(2) 测量放线
按设计图纸对拱型骨架轮廓挂线放样，准确定位基槽开挖范围。对于弧形部分定出圆心位置后画出弧线。根据设计边坡与线路中心线的相对位置，由测量人员用全站仪放出边坡坡顶、坡脚线，边坡平台位置线。
(3) 基槽开挖
开挖时从上到下进行开挖，并修筑方便施工人员上下的台阶。拱型骨架基槽采用人工开挖的方法，基槽开挖时应注意几何尺寸、位置的准确，对于拱圈圆弧部分基槽的开挖，选用较小的工具进行开挖以保证弧形部分自然、平滑。基槽开挖应挂线开挖，为保证骨架护坡整体美观，挖方段骨架应以平台为基线开始向上均匀布置拱形骨架，填方段则以坡项线为水平基线向下均匀布置拱形骨架，使整体骨架大面平顺，骨架弧顶在同一条直线上。
6、检修踏步:
检修踏步的设置如无排水需要，原则上每100m 设一道，每段单独路段填方或挖方路基边坡设置不少于一道，设在该段路基的中间位置。
六、安全生产
1、在施工作业场地设置明显标志，施工重地，闲人免进，进入施工现场，必须戴安全帽。
2、施工现场设备设施、安全装置、工具配件、个人劳保用品必须经常检查，确保完好和使用安全。
3施工现场的一切电源、电路的安装和拆除必须由持证电工操作。
七、环境保护及文明施工
1、进入施工现场的施工人员要穿戴整齐。
2、做好施工场地内的临时排水、废弃杂物及时清除出场，不准乱丢乱放，注意施工场地的整洁。
3、施工车辆、施工机械必须按规定的线路行走各类机械车辆集中停放，不得乱停、乱放。
4、施工废水、生活污水不直接排入农田、耕地、灌溉渠和水库，不排入饮用水源。
5、驶出施工现场的车辆应进行清理，避免携带泥土。

接收负责人：
年 月 日

编制： 复核： 签发：
