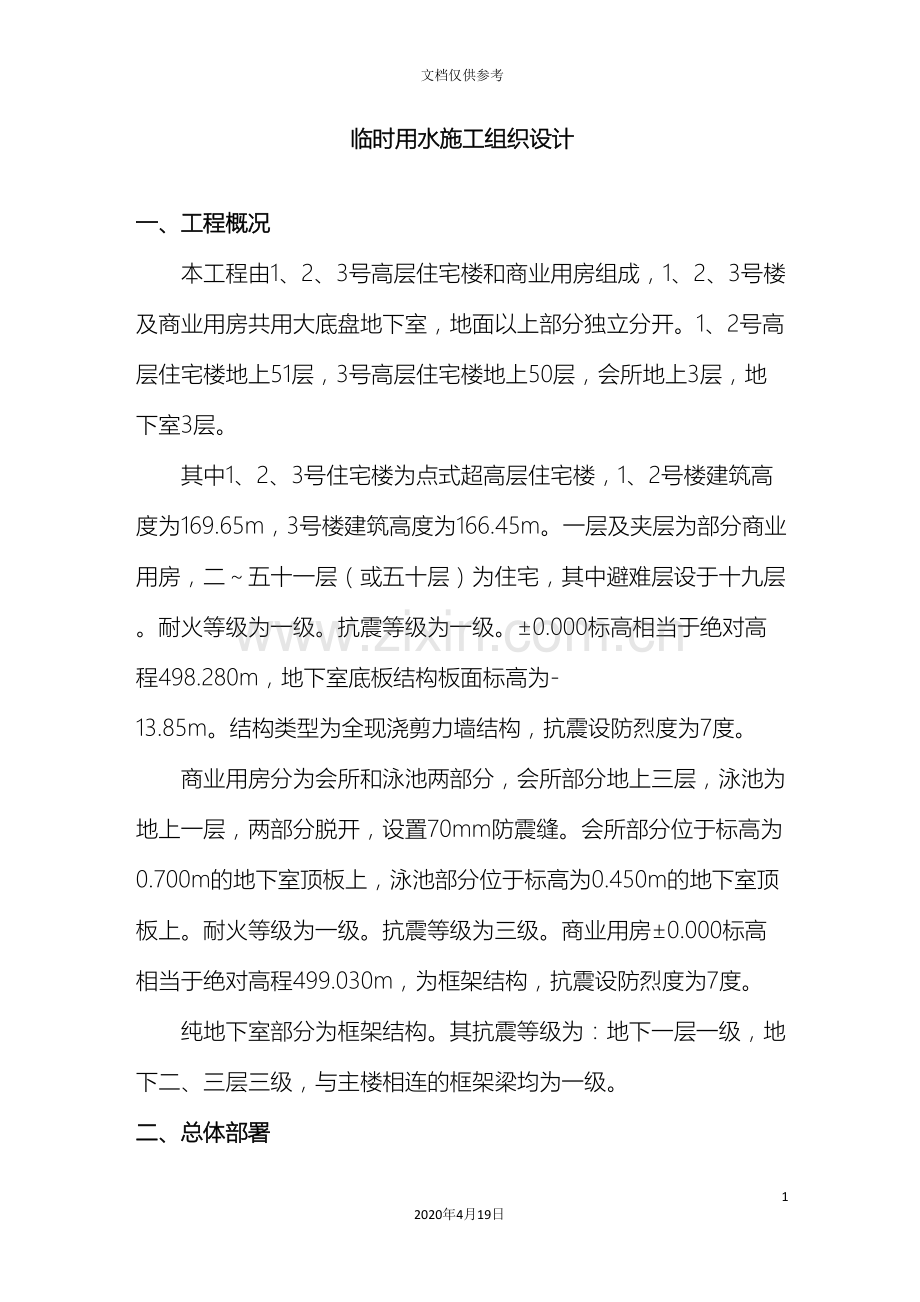

临时用水施工组织设计

一、工程概况
本工程由1、2、3号高层住宅楼和商业用房组成，1、2、3号楼及商业用房共用大底盘地下室，地面以上部分独立分开。1、2号高层住宅楼地上51层，3号高层住宅楼地上50层，会所地上3层，地下室3层。
其中1、2、3号住宅楼为点式超高层住宅楼，1、2号楼建筑高度为169.65m，3号楼建筑高度为166.45m。一层及夹层为部分商业用房，二～五十一层（或五十层）为住宅，其中避难层设于十九层。耐火等级为一级。抗震等级为一级。±0.000标高相当于绝对高程498.280m，地下室底板结构板面标高为-13.85m。结构类型为全现浇剪力墙结构，抗震设防烈度为7度。
商业用房分为会所和泳池两部分，会所部分地上三层，泳池为地上一层，两部分脱开，设置70mm防震缝。会所部分位于标高为0.700m的地下室顶板上，泳池部分位于标高为0.450m的地下室顶板上。耐火等级为一级。抗震等级为三级。商业用房±0.000标高相当于绝对高程499.030m，为框架结构，抗震设防烈度为7度。
纯地下室部分为框架结构。其抗震等级为：地下一层一级，地下二、三层三级，与主楼相连的框架梁均为一级。
二、总体部署
2.1本工程分己确定的一期工程和待确定的二、三期工程，其中一期工程施工范围包括整个地下室，1栋塔楼和售楼部。
2.2本施工方案以地下室及1栋主体、售楼部主体工程作阶段设计。
2.3二期工程拟在一期工程基础上进行改造。
三、现场临时用水布置
3.1原基坑开挖及护壁施工，已设置基坑降水水泵29台。沉砂池及市政排水口6个。降排水系统完好。此临水系统在工程施工的整个阶段继续使用，且计划将部分降水收集至地下室临时蓄水池作施工用水。
3.2沿现有基坑周围布置施工供水环网，选用DN80镀锌钢管沿外墙周边明敷，作消防和生产用水。室外消火栓设计流量按10L/s设计。塔楼单独设立临时消防供水立管于消防水井，消防用水来自于基坑降水汇集到地下室蓄水池，经过加压泵送至地面供水环管网作1栋塔楼19层以下楼层用水及19层二次加压泵水池补水。19层以上楼层用水经过19层二次加压泵供水。上、下水池设计容量为20m³。上、下水池水位经过电气联接控制。塔楼每层设供水点一个，地下室施工用水可采用软管就近接驳外围预留供水阀门。地面、砼泵机、钢筋加工场、冲洗槽、卫生间等部位设置供水点，出入口大门处设高压水枪，消火栓供水点设置满足消防要求。地面其它部位适当预留部分供水点。
3.3基坑内及周边排水：在基坑内设3-6处雨水集水坑，收集雨水，经过移动式潜水泵排至基坑降水沉砂池，沉淀后排至市政管网。在基坑周边已有雨水排水沟，本工程拟加改造，继续利用。
3.4施工现场设临时厕所一座，化粪池一座。污水经过化粪池处理后排至市政污水管网。
3.5施工水量计算
1）施工临时供水范围：砼养护用水，洗车冲洗用水，卫生间冲洗用水，零星砂浆搅拌用水，楼层清洗用水和砼泵机冲洗用水，室内外绿化用水以及消防用水等。
2）施工临时供水负荷计算:本工程临时用水包括施工用水q1（l/s），施工机械用水q2（l/s）、消防用水量q5（l/s）。
（1）施工用水量
q1= K1Q1N1＝
式中 q1——现场施工用水量；
K1——未预计的施工用水系数（取1.15）；
Q1——工程量(每班计划完成工作量300m3)；
N1——施工用水定额（因砼为预拌砼，按砼养护和冲洗模板用水计算，取300L/s）
K2——用水不均衡系数（取1.5）。
（2）施工机械设备用水量
q2= k1K2＝＝0.288（l/s）
式中q2——机械用水量（L/s）；
k1——未预计施工用水系数（取1.15）；
Q2——同一种机械台数（8台）；
N2——施工机械台班用水定额（取冲洗搅拌机需水量600L/台）；
K2——施工机械用水不均衡系数（取1.5）。
（3）消防用水量（q5）施工占地面积为18000m2左右，q5 ＝10L/s
（4）总水量Q计算
q1+ q2=5.39+0.288=5.678L/s＜q5 ＝10L/s，取Q= q5 ＝10L/s
3.6施工消防供水管网及设备选择
1）供水管网管径选择
取V＝2m/s 则：
D1===0.080(m)=80mm
现场选用供水管径为D=80mm，可满足计算需要。
2）供水泵选择：
水泵型号：65DL24-15×8（一期共2台，其中地下室1台，19层1台）
水泵流量：Q=24m³/h
水泵扬程：120m
额定功率：N=15kw
3.7潜水泵选择
水泵型号：WQ20-25-4（共三台）
水泵流量：Q=20m³/h
水泵扬程：25m
额定功率：N=4kw
3.8管道施工
所有给水管道均为镀锌钢管，丝扣连接。施工场地周边接驳点出口拟用塑料或帆布软管。
四、安全措施
4.1给排水设备的临时用电接驳必须服从项目部统一安排和管理，由专业电工操作。
4.2焊机在室外使用要做到防雨、防砸并垫高使用，且须带漏电保护器。
4.3所需传送的物料应采用吊运或逐步传递的方式，禁止抛扔。
4.4 给水泵等旋转设备应安装防护围栏。
五、临水系统的维护与管理
5.1现场配备专业临电临水管理水电工4名，维修班长1名，负责现场临水维修管理。
5.2现场用水设施的需超前配接，不影响施工。
5.3消火栓前道路畅通，以保证消防需要。
5.4 消防设施须进行定期试验。
5.5应加强施工现场厕所的管理，及时清扫、冲洗，保持整洁，无堵塞现象。
5.6施工用水立管及消防用水立管在上层楼板浇注前应及时接高，按照每施工两层接高两层进行。
5.7冬季施工时应作好防结冰冻涨工作。
5.8各个施工用水点闸阀控制，杜绝长流水现象发生
六、附件
7.1施工现场平面布置图（地下室及1栋主体工程阶段）
7.2加压泵供水示意图（地下室及1栋主体工程阶段）
7.3楼层配水示意图（地下室及1栋主体工程阶段）
7.4设备材料表（地下室及1栋主体工程阶段）
