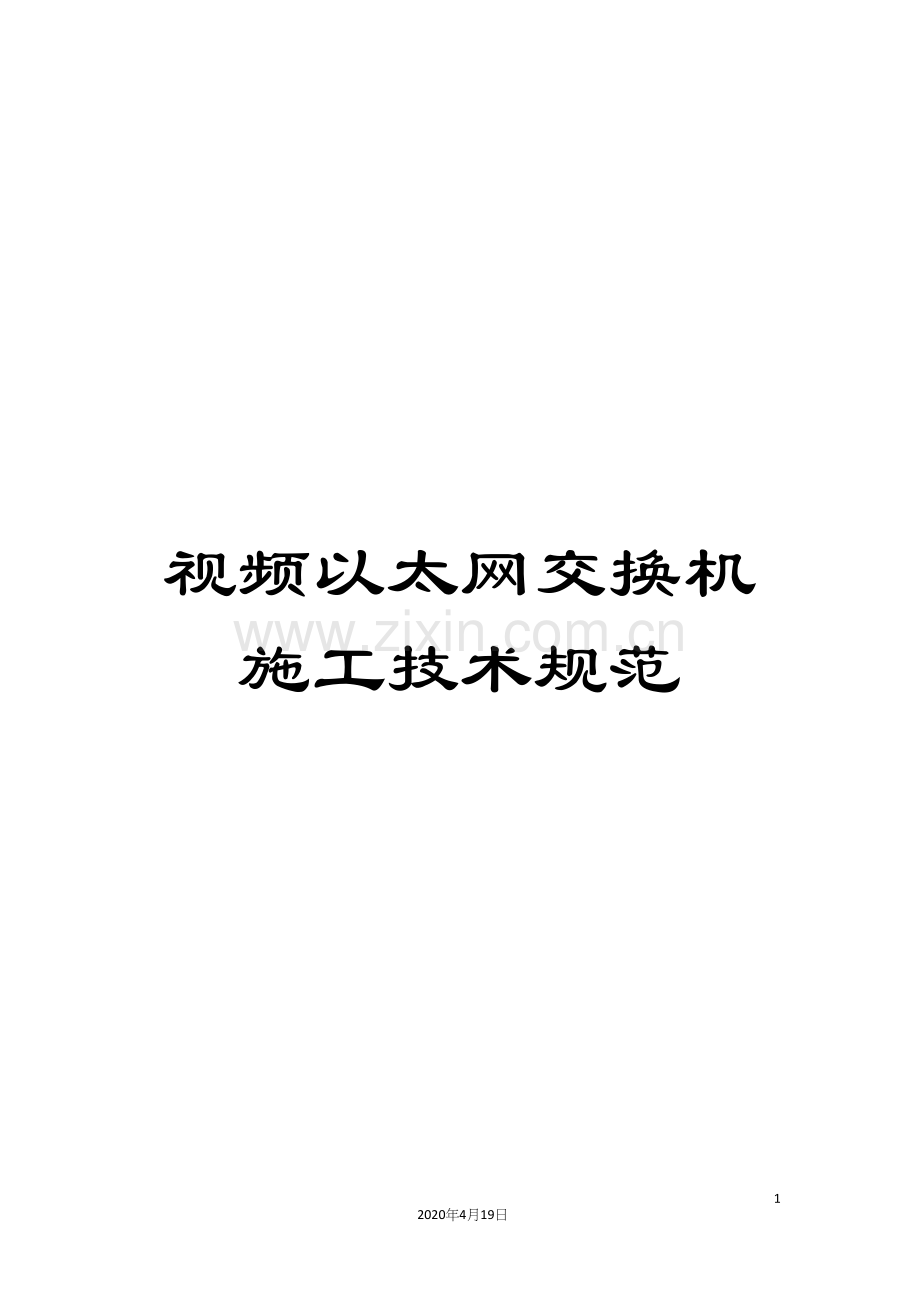

视频以太网交换机施工技术规范

9
2020年4月19日
文档仅供参考，不当之处，请联系改正。

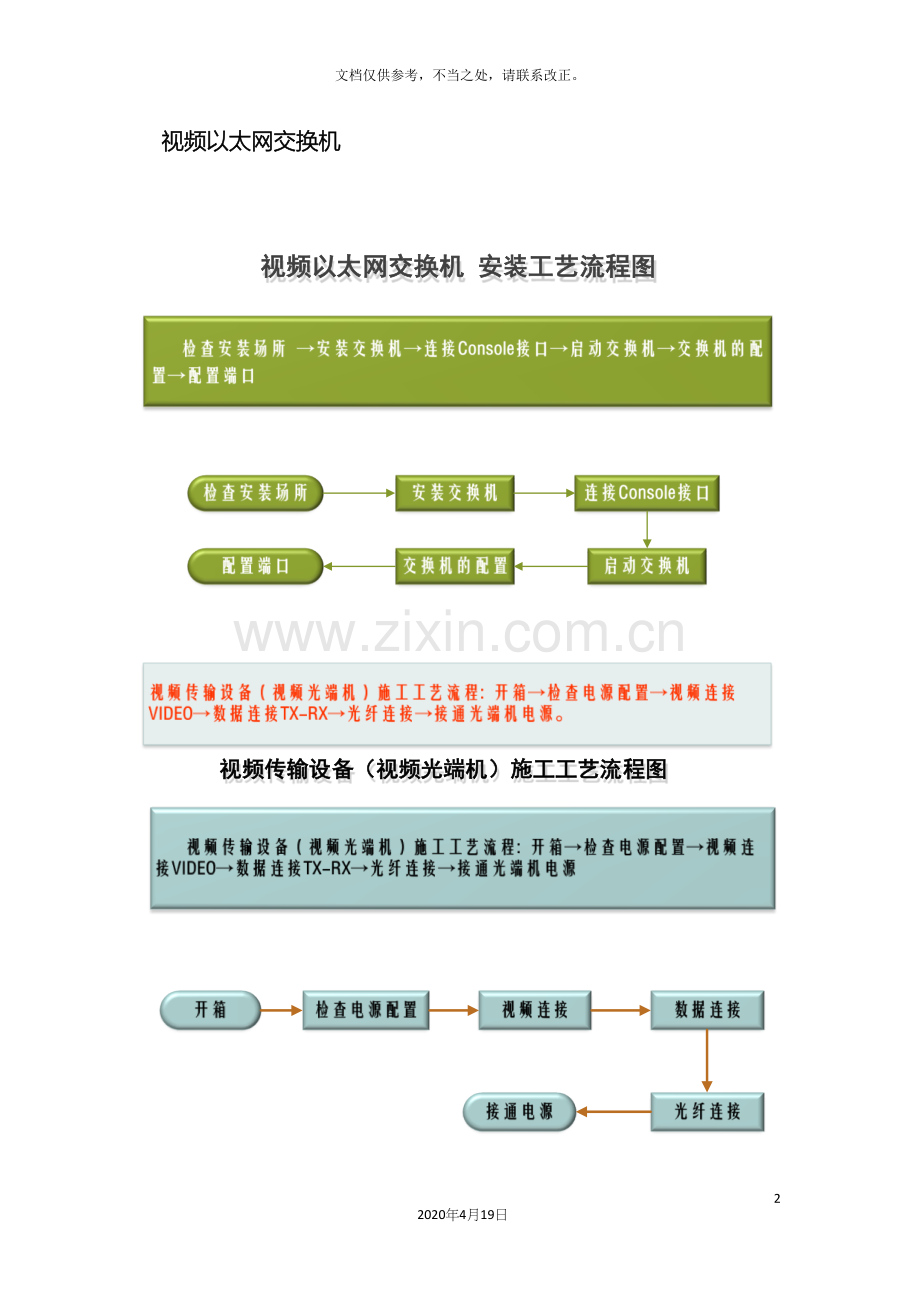

视频以太网交换机

1检查安装场所
(1)网络交换机必须在室内使用，无论将交换机安装在机柜内还是直接放在工作台上，都需要保证以下条件：
①确保交换机的入风口及通风口处留有空间，以利于交换机机箱的散热。
②确保机柜和工作台自身有良好的通风散热系统。
③确保机柜及工作台足够牢固，能够承受交换机及其安装附件的质量。
④确保机柜及工作台接地良好。
(2）为保证交换机正常工作和延长使用寿命，安装场所还应该满足下列要求。
①温湿度要求：为保证交换机的正常工作和使用寿命，机房内需维持一定的温度和湿度.
②洁净度要求：灰尘对交换机的运行安全是一大危害。室内灰尘落在机体上会造成静电吸附，使金属接插件或金属接点接触不良。特别是在室内相对湿度偏低的情况下，更易造成静电吸附，不但会影响设备寿命，而且易造成通信故障。
③抗干扰要求：交换机在使用中可能受到来自系统外部的干扰，这些干扰经过电容耦合、电感耦合、电蟫波辐射、公共阻抗（包括接地系统）耦合和导线（如电源线、信号线和输出线等）的传导方式对设备产生影响。
(3）为抗干扰应注意如下：
①交流供电系统为系统，交流电源插座应采用有保护地线（PE）的单相三线电源插座，使设备上的滤波电路能有效地滤除电网干扰。
②交换机工作地点应远离强功率无线电发射台、雷达发射台、高频大电流设备。
③必要时采取电磁屏蔽的方法，如接口电缆采用屏蔽电缆。
④接口电缆要求在室内走线，禁止户外走线，以防止因雷电产生的过电压、过电流将设备信号口损坏。

2安装
1)安装工具
包括一字螺丝刀、十字螺丝刀、防静电手腕。
2)安装方式
以太网交换机能够安装到19in(1in：0.0254m)标准机柜中，安装方式分为以下两种：前挂耳和托盘配合的安装方式、前挂耳和滑道配合的安装方式。
(1)采用前挂耳和托盘配合安装的过程。
第一步：带上防静电手腕，并检查机柜的接地与稳定性。
第二步：将机柜附带的托盘水平固定到机柜的适当位置。
第三步：取出螺钉（与前挂耳配套包装)，将前挂耳的一端安装到交换机上，如图1-1所示。

第四步：将交换机水平放置于托盘上，沿托盘轻推入机柜，经过螺钉和配套的浮动螺母，将前挂耳的另一端固定在机柜的前方孔条上，如图1-2所示。

(2)采用前挂耳和滑道配合安装的过程。
第一步：带上防静电手腕，并检查机柜的接地与稳定性。
第二步：取出螺钉（与前挂耳配套包装)，安装前挂耳的一端到交换机上，如图1-1所示。
第三步：经过螺钉将滑道安装到机柜两侧的立柱上，如图1-3所示(图1-3仅供参考，应根据机柜的实际情况进行安装）。

第四步：左右手分别抓住交换机的两侧，根据实际情况，将交换机沿机柜滑道轻轻推入机柜，至合适位置，如图1-4所示。需要注意的是，交换机推入后，应保证固定在机柜上的滑道的下折边与交换机的底部紧密接触。

第五步：经过螺钉和配套的浮动螺母，将前挂耳的另一端固定在机柜的前方孔条上：保证前挂耳和滑道将交换机稳定地固定在机柜上，如图1-5所示。

注意：安装交换机时，应保证相邻交换机间有1U(44.45mm)的空间供设备散热。
3连接Console接口
能够连接安装了控制终端程序的PC，以便能够配置和管理交换机，连接步骤如下。
第一步：将即RJ45到DB9控制线缆的RJ45接头和交换机的控制端口相连。
第二步：将控制线缆的DB9端和一个终端或运行了终端仿真软件的PC相连。
第三步：将控制终端设置成波特率9600，数据位8，无奇偶校验，停止位1，无流量控制。
第四步：在用户PC上运行控制终端。
4启动交换机
在完成交换机以太网端口和控制端口连接后，按照下列步骤连接电源线。
第一步：将电源线插入交换机的电源接口。
第二步：将电源线和交流电源连接。
第三步：开启交换机电源开关。 ―：
第四步：经过前面板的电源LED灯变成绿色确认设备已经供电。

5交换机的配置
1)全局配置模式
进入方法：在TOP模式下输入配置命令。在全局配置模式下能够对系统进行配置。
2)接口配置模式
进入方法：在全局配置模式下输入INTERFACEVLAN-NAME命令。在接口配置模
式下能够配置接口IP地址、激活/去活接口、配置路由协议相关参数。
3)路由配置模式
进入方法：在全局配置模式下输人ROUTERIP-PROTOCOL命令，参数IP-PROTOCOL能够为RIP、OSPF、BGP。在路由配置模式下能够对各种路由协议进行配置。
6配置端口
(1)查看端口状态。
(2）激活/去活端口。
(3)配置自适应。
(4)配置端口速率。
(5)配置双工模式。
(6)配置流量控制。
(7)配置端口描述。
