PE管道施工项目组织设计

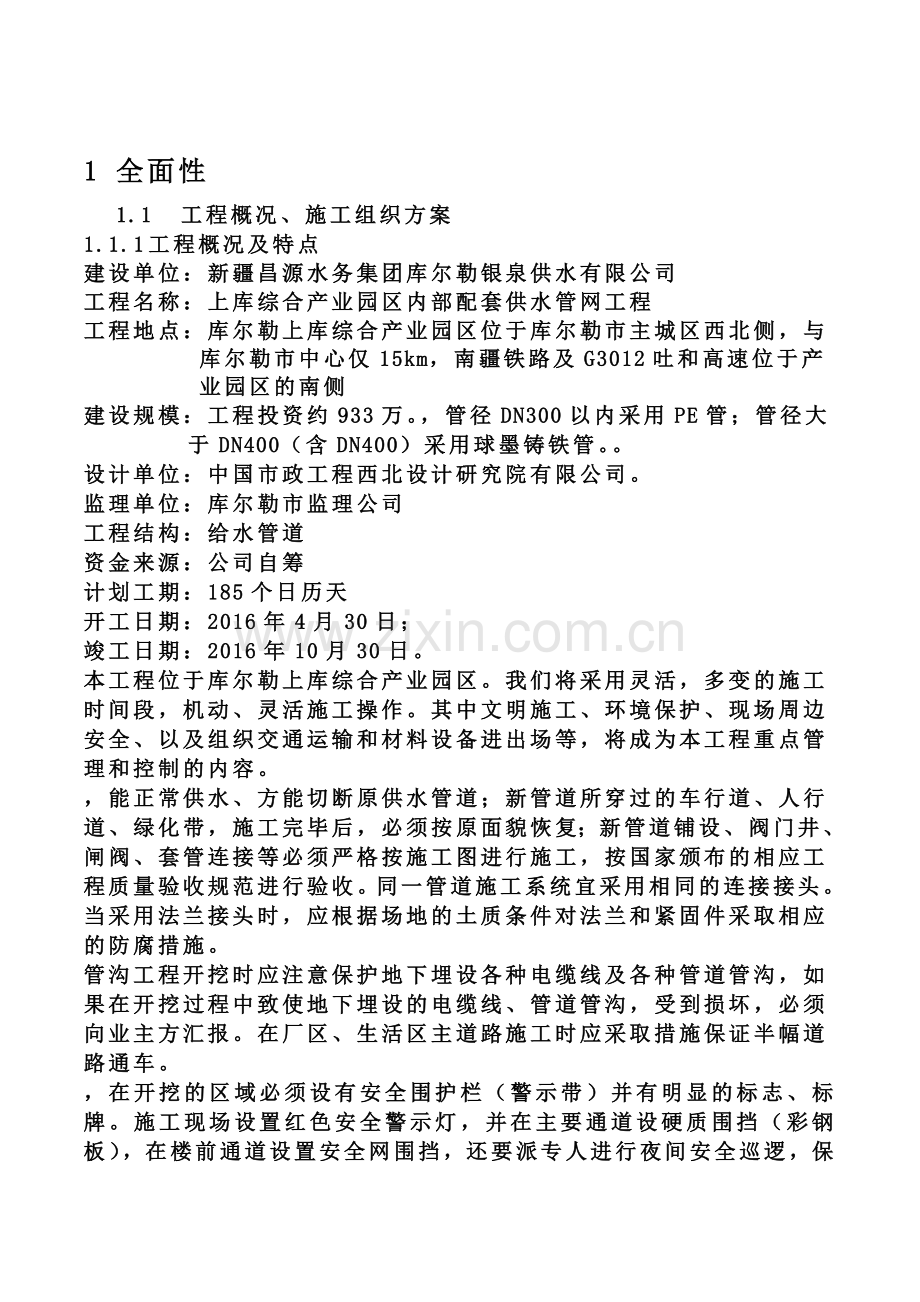

1 全面性
1.1 工程概况、施工组织方案
1.1.1 工程概况及特点
建设单位：新疆昌源水务集团库尔勒银泉供水有限公司
工程名称：上库综合产业园区内部配套供水管网工程
工程地点：库尔勒上库综合产业园区位于库尔勒市主城区西北侧，与库尔勒市中心仅15km，南疆铁路及G3012吐和高速位于产业园区的南侧
建设规模：工程投资约933万。，管径DN300以内采用PE管；管径大于DN400（含DN400）采用球墨铸铁管。。
设计单位：中国市政工程西北设计研究院有限公司。
监理单位：库尔勒市监理公司
工程结构：给水管道
资金来源：公司自筹
计划工期：185个日历天
开工日期：2016年4月30日；
竣工日期：2016年10月30日。
本工程位于库尔勒上库综合产业园区。我们将采用灵活，多变的施工时间段，机动、灵活施工操作。其中文明施工、环境保护、现场周边安全、以及组织交通运输和材料设备进出场等，将成为本工程重点管理和控制的内容。
，能正常供水、方能切断原供水管道；新管道所穿过的车行道、人行道、绿化带，施工完毕后，必须按原面貌恢复；新管道铺设、阀门井、闸阀、套管连接等必须严格按施工图进行施工，按国家颁布的相应工程质量验收规范进行验收。同一管道施工系统宜采用相同的连接接头。
当采用法兰接头时，应根据场地的土质条件对法兰和紧固件采取相应的防腐措施。
管沟工程开挖时应注意保护地下埋设各种电缆线及各种管道管沟，如果在开挖过程中致使地下埋设的电缆线、管道管沟，受到损坏，必须向业主方汇报。在厂区、生活区主道路施工时应采取措施保证半幅道路通车。
，在开挖的区域必须设有安全围护栏（警示带）并有明显的标志、标牌。施工现场设置红色安全警示灯，并在主要通道设硬质围挡（彩钢板），在楼前通道设置安全网围挡，还要派专人进行夜间安全巡逻，保证文明施工。
为防止居民跌落损伤，避免机械碰撞居民、行人发生意外，在居民楼出入口施工作业的要搭设可靠的安全通道，做好周边防护措施，作业时也要有专人监护，防止边坡失稳造成坍塌。
施工机械作业施工时，必须在机械回转半径范围之外拉设警戒线，并派专职安全员监护，安全施工是本工程的重中之重。
。施工材料及余土外运时，要求外运车辆车况良好，外观清洁，并将余土覆盖后方可运输。装车时严禁超载，以防泥土洒落，并指定专门人员从事清洁工作，及时将不慎洒落的零星泥土清扫干净，以防行人践踏。
1.1.2 施工组织方案
1.1.2.1 项目管理网络
1.1.2.1.1 成立了工程项目经理部,对本工程的质量、安全、进度以及文明施工等方面进行网络化管理。
1.1.2.1.2 建立健全项目管理岗位责任制,以确保工程管理做到制度化、规范化和程序化。
1.1.2.1.3 项目管理网络图
，施工要求高，必须集中力量保重点、保工期，在人力、物资、机械、机具上给本工程施工以充分的保证，各专业管理人员应协助、指导组织好施工工作，搞好各方面的协调配合。
组织配合好施工，重点部位抢工期，确保本工程按期交工，保证工程总体进度。
推行先进施工方法和施工机具，提高机械化作业水平。
，采用流水施工方法的组织施工。

本工程采用巨阵式的管理，由公司直接领导组织，成立项目经理部。
组建由项目经理，项目技术负责人，生产动力组、质安技术组、材料物资组、经营预算组等几个职能组，各司其职，协调一致，组织现场施工与管理，直接组织本工程的施工。

工程材料计划及进场时间由材料物资组主控。
工程开工前由材料物资组统计工程材料总需用量计划（包括计划进场时间），开工后每周均应按工程的进度情况填报下周材料需用量和进场计划，按时供给，并做好台帐。
（质量、安全、文明施工保证体系图）附图

施工员
材料员
财务组
劳资组
行保组
成本核算控制
财务会计
上报各类报表
劳动人事管理
治安保卫
医疗与后勤
钢筋班组
机件班
混凝土班组
管道安装班
修理班
土方组
现 场 调 度
现场施工管理
材料计划统计
材料采购供应
现场质量检查
现场质量管理
现场安全检查
现场安全管理
工程技术管理
科技成果推广应用
计划统计管理
项目负责人

项目经理
技术负责人

质检员
安全员
内业组

项目经理部根据工程的形象进度安排，编制劳动力需用计划，按劳动力计划安排组织各专业工程人员进场施工。
1）操作人员：从事作业活动的操作人员数量必须满足作业活动的需要，相应工种配置能保证作业有序持续进行，不能因人员数量及工种配置不合理而造成停顿。
2）管理人员到位：作业活动的直接负责人（包括技术负责人），专职质检员、安全员、与作业活动有关的材料员等、必须在岗。
3）相关制度要健全：管理层和作业层的各类人员的岗位职责，作业活动现场的安全规定、现场试验检测的有关规定等。
4）作业人员上岗资格：从事特殊作业的人员必须持证上岗，并进行检查和核实。对劳动组织定期进行检查考核。

根据工程特点和工期安排，选择确定主要进场施工机械。

围绕计划、实施、检查和改进四个环节，进行过程管理。四个环节不断循环，每循环一次就实现一定的管理目标，从而不断提高过程管理水平。

在本工程中，配置电脑、项目管理软件和相关人员，做到当日管理效果当日反映并据此安排次日各项管理工作，提高现场管理规范化程度，及时调整工期计划，有效控制工程成本。

项目经理组织项目部技术负责人、施工员、质安员、预算员等管理人员学习图纸，明确设计意图与要求，找出图纸存在的问题，在施工前解决图纸疑难。施工中，项目技术负责人组织前述人员进一步熟悉图纸，对确需进一步明确或因施工工艺需予以调整的问题，在进入施工前报业主请设计单位明确。

项目技术负责人负责编制技术复核计划，明确复核内容、部位、复核人员及复核方法。施工中，项目技术负责人按复核计划组织技术复核，填写《技术复核记录》，作为施工技术资料归档。

建筑工地临时供电，包括动力用电与照明用电两种。设配电室，三项五线输入，用电设备实现一机一闸一漏电。

现场主要设置办公室、库房、配电室。

与监理工程师工作的协调
，贯彻质量控制、检查、管理制度，并据此基础上，接受监理工程师的验收和检查，并按照监理要求，予以整改。杜绝现场施工不服从监理工作的不正常现象发生，使监理工程师的指令得到全面执行。
、半成品、设备、材料、器具，均主动向监理工程师提交产品合格证或质保书，主动递交检测结果报告，所使用的材料、设备不给工程造成浪费。
、工序进行质量检查，严格执行“上道工序不合格,下道工序不施工”的准则使监理工程师能顺利开展工作。对可能出现的工作意见不一的情况，遵循“先执行监理的指导后予以磋商统一”的原则，在现场质量管理工作中，维护好监理工程师的权威性。

→施工测量放线→沟槽开挖→进管排管→测量抄平→管沟基础处理、密实度检测→高程、中线复测→下管安装→校管、稳管→支后背、打眼灌水→管道试压→管道连接→土方回填、闸门井砌筑、密实度检测→清理现场→冲洗消毒→工程移交验收、竣工资料归档。
。
，交通条件良好。
。结合现场场地实际情况，施工现场在平面布置上兼顾考虑安全、文明施工管理的需要。
：根据现有的场地条件，合理安排现场的材料加工、必要的办公用房、周转材料堆放及临设用地。
，布置详见施工现场总平面定位图。
，布置详见施工现场总平面定位图。
、生产区，布置详见施工现场总平面定位图。
。
，采用质量标准一次性验收合格。科学的施工方法以及完善的组织管理编制施工组织设计。
，技术组织措施，明确技术要点，施工程序，质量标准，施工规范和控制要求，确保该工程实现优质高速。
，保证工程质量，缩短工期，本工程采用分段作业施工，施工顺序为先结构后装修，先土建后安装，最后清理竣工。

。
序号
机械或设备名称
型号规格
单位
数量
产地
功率
(千瓦)
1
汽车起重机
徐工20T
台
2
徐州

2
搅拌机
JZC350
台
4
新疆
5.5
3
平板振动器
PZ—50
台
2
新疆
6
4
打夯机
ZN50
台
2
新疆
1.5
5
装载机
F-E50
台
3
山东
4
6
运输车辆
KA1091K
台
10
长春
103
7
压路机
18t
台
2
徐工

，所以电源从其低压接出使用。考虑输电距离，场内干线按导线截面容许电流选用120mm2BLX型铝芯橡皮线。PE线选120mm2BLX型铝芯橡皮线。

施工作业工序在施工前，项目经理和技术部门组织施工班组认真熟悉图纸，并会同建设单位、设计单位等对图纸进行会审。
本工程的土方工程施工主要包括：1破除原有沥青混凝土路面2土方开挖3土方回填（包括管侧及管顶两部分）。由于此工程位于公路上，地下管线资料不是特别明确，部分地段拟采用人工开挖。

本工程多数管线位于沥青混凝土车行道下，为保护原有路面的完整性，破除路面前应在路面上进行定位放线，定出管线位置，道路切割机根据弹线位置进行路面切割，最后用高压风炮机或小型反铲挖掘机（带风炮头）根据切割位置进行破除。

，分析施工期间的边坡稳定性，同时弄清楚地下管线的走向、埋深，提前制定保护措施，再精确测设边线，清除地面附着物和建筑垃圾，人工挖装，手推车运输。因场地有限，不影响居民生活，土方开挖采用人工开挖依次进行。土方由人工手推车按照调配方案，运至填方区或外运。为了不影响居民生活及厂区生产，项目部决定采用分段施工。
,需进行降水或排水,《给水排水管道工程施工及验收规范》中的规定。
,管道槽底宽度不宜小于管道外径DN500mm,且总宽度不得小于700mm。
,所挖掘出来的土,堆放不能妨碍施工,同时防止堵塞人行道和车行道；人工开挖时,要求最后形成的沟槽底部平整,密实,坚硬物质对于管线沟底可以有起伏,但必须平滑支撑管材,没有脊硬,凹坑和土块,若有超挖时,必须确实达到设计要求；机械开挖时,应在设计槽底标高以上保留200mm余量,由人工清理。
,给水管道的地基宜为无坚硬砂石和无盐类的原土层。当槽底为坚硬土石时,应将坚硬土石挖深不小于150mm,挖深部分用细砂或细土回填密实；当原土为盐类时,应铺垫细砂或细土。回填土要填到足够高度,防止槽外积水回灌,造成管道漂浮。管道两侧及管顶以上500mm,内的回填土不得含有碎石,砖款,,回填必须从管两侧同时回填,同时夯实后再回填第二层,直至回填到管顶以上500mm处。
，经常检查。如发现地下管线应与有关部门联系，地下管线应妥善保护，待有关单位处理后，方允许继续施工。
：
不扰动自然地基，地基处理符合设计要求。槽壁平整，边坡坡度符合施工设计规定,槽底高程允许偏差0-30mm。

(1)管道试压合格后的大面积回填,宜在管道内充满水的情况下进行,沟槽回填：管道位于小区混凝土路下时，管顶150mm以下回填砂，管顶150mm以上采用石粉渣回填。管道位于绿化带下，管顶150mm以下回填砂，管顶150mm以上采用素土回填。，不得含有砖头，石块或有锋利楞角的硬物。回填时应分层回填，，且应采用小型夯实机分层夯实，并检查密实度。,机械不得在管道上方行驶。
(2)管道检查井室周围的回填应符合下列规定:
a、现场浇灌混凝土或水泥沙浆轻堵应达到设计规定。
b、路面范围内的井室周围,应用石灰土,砂,沙砾等材料回填。
c、其宽度不得小于400mm。
d、井室周围的回填,应与管沟的回填同时进行,当不便同时进行时,应留台阶形阶梯接载。
e、井室周围回填压实时,应沿井室中心对称进行,且不得漏洞。
f、回填材料压实后,应与井壁紧贴。
(3)管沟沟槽回填土压实度标准
沟槽各部位的密实度（轻型击实）应符合下列要求：胸腔填土95%；%；%；市政道路下须满足道路路基要求。.
(4)采用符合要求的土源作为回填土料，其含水率应控制在最优含水率，具体办法是采用翻松、洒水、凉晒等措施。铺土厚度与土块粒径不得大于规范和试验要求。分段回填时，各段之间设定标志，以防漏压、欠压。上下层分段位置搭接应错缝；
(5)回填土必须当天碾压完成。由于气候、施工等原因停工的，回填土面层应加以保护。复工时应对不合格的面层作局部处理后继续回填；
(6)施工过程中避免出现“弹簧土”、层间光面、层间中空、虚压层等现象，一旦发生应及时处理至合格；
（7）在进行土方分层碾压回填时，施工质检员跟班检测。按试验确定的施工参数检查每批松铺土层的含水率、层厚等指标。每层土坯碾压完成后，按施工规范要求测定土的干密度，其指标符合设计要求后，再填筑上层土方。
（8）质量控制
在施工过程中选派具有丰富经验的工程技术人员在土方施工过程中进行现场管理，及时向项目监理报告检查中发现的问题并提供必要的资料。
、填允许偏差；
±；
。

(1)管线测量→管线清表→修筑施工便道→管沟开挖→PE管材运输→施工砂垫层→PE管热熔连接→管道敷设→管身回填→管段试压→阀门、井室安装→管沟回填→设置管道标→通水试验
(2)管道连接
一般规定
，不得采用螺纹连接和粘接；

顶紧，形成均匀凸缘并平滑过渡到管材本体。卷边凸缘宽度为5-8mm，高度为3-5mm。接口保压冷却36min后卸开夹具并检查接口质量。管件连接合格标准示意图见下：

:
操作人员必须注意遵循工艺规程和焊接工艺参数；焊口的冷却时间可适当缩短，但必须保证其充分冷却；焊口冷却期间，严禁对其施加任何外力；
每次焊接完成后，必须对其进行外观检验，不符合要求必须切断返工。
(4)管道敷设

管道敷设时的弯曲半径不能小于允许最小弯曲半径；
，在地面上将其连成一定长度（不超过100m）的管路后直接进行铺设。
，采用人工配合吊车敷设（吊装时，不能在接头处用力，施力点必须事先采用橡皮材料包裹，用麻绳吊装），管材直径不大于300mm时，采用人工敷设。
，才能进行敷设。
。依靠自身的柔性克服温度应力，但其弯曲度不能超过其允许弯曲半径。
，应防止划伤、扭曲或过大的拉伸和弯曲。
(5)附件安装

闸阀、蝶阀安装前应检查填料，其压盖、螺栓需有足够的调解余量，操作机械和转动装置应进行必要的调整，使之动作灵活，指示准确，并按设计要求核对无误，清理干净，不存杂物。闸阀安装应保持水平，大口径密封垫片，需拼接时采用迷宫形式不得采用斜口搭接或平口对接。

法兰盘密封面及密封垫片，应进行外观检查，不得有影响密封性能的缺陷存在；法兰盘端面应保持平整，两法兰之间的间隙误差不应大于2mm，不得用强紧螺栓方法消除歪斜；法兰盘连接要保持同轴，螺栓孔中心偏差不超过孔径的5%，并保证螺栓的自由出入；螺栓应使用相同的规格，安装方向一致，螺栓应对称紧固，紧固好的螺栓应露出螺母之外2-3扣；严禁采用先拧紧法兰螺栓，再焊接法兰盘焊口的方法。
(6)管道试验
，应进行强度和严密性试验。
，为了保证给水管道水压试验的安全，需做好以下工作：
。
：根据总顶力的大小，预留一段沟槽不挖，作为后背（土质较差或低洼地段可作人工后背）。后背墙支撑面积，应根据土质和试验压力而定，一般土质可按承压15t/m2考虑。后背墙面应与管道中心线垂直，紧靠后背墙横放一排枋木，后背与枋木之间不得有空隙，如有空隙则要用砂子填实。在横木之前，立放3～4根较大的枋木或顶铁，然后用千斤顶支撑牢固。试压用的千斤顶必须支稳、支正、顶实。以防偏心受压发生事故。漏油的千斤顶严禁使用。试压时如发现后背有明显走动时，应立即降压进行检修，严禁带压检修。管道试压前除支顶外，还应在每根管子中部两侧用土回填1/2管径以上，并在弯头和分支线的三通处设支墩，以防试压时管子位移，发生事故。
：根据在管道纵断上，凡是高点均应设排气门，以便灌水时适应排气的要求。两端管堵应有上下两孔，上孔用以排气及试压时安装压力表，下孔则用以进水和排水。排气工作很重要，如果排气不良，既不安全，也不易保证试压效果。必须注意使用的高压泵，其安装位置绝对不可以设在管堵的正前方，以防发生事故。
：
①试压的有关规定：管道分段试压的长度，一般不超过1000m，，水压试验必须在连接安装完成24h后进行。
②试压：试压段两端后背和管堵头，接口初次受力时，需特别慎重，要有专职人员监视两端管堵及后背的工作状况，另外，还要有一人来回联系，以便发现问题及时停止加压和处理，保证试压安全。试压时应逐步升压，不可一次加压过高，以免发生事故。每次升压后应随即观察检查，在没有发现问题后，再继续升压，逐渐加到所规定的试验压力为止。
，应立即降压修理，并保证安全。
(7)管道的冲洗和消毒
,竣工验收前应进行冲洗和消毒。
,,直到出水口处浊度、色度与入水口处冲洗浊度、色度相同为止。
。
,再次冲洗,直至水质管理部门取样化验合格为止。
(8)管道系统的竣工验收。
,,方可进行下一工序。
,应填写中间验收记录表。
；管道支墩设置,井室等构建物的防水层的情况；管道的弯头,三通等管件的连接情况,穿井室等构建物的情况,采用金属阀门的防腐情况；管道穿越公路工程情况；地下管道的交叉处理；管道回填土密实度的检验记录；随管道埋地铺设的示踪线的记录和资料。
(9)竣工验收提交下列资料
；
；
；
；
；
；
。
(10)竣工验收时,应该依据竣工验收资料,进行必要的复验和外观检查。
,并填写竣工验收鉴定书。
,高度及管材规格尺寸。
,消火栓等配件在正常工作压力条件下启动的灵敏度及安装的位置和数量,开启方向说明书和标志。
；
。
(11)管道工程应由建设单位组织施工、设计、监理和其他有关单位联合验收,验收后建设单位将有关设计,施工及验收的文件立卷归档。
(12)分项,分部及隐蔽工程验收,可根据施工情况由建设单位会同施工单位共同验收作出验收记录。
1.2 施工机械设备、劳动力投入计划
1.2.1 施工机械投入计划一览表
序号
机具名称
型号规格
单位
数量
出厂日期
备注
1
挖掘机
CAT-350B
台
3
2006

2
运输车
8t
辆
10
2009
自卸车
3
装载机
MZ-50
台
2
2008

4
电动打夯机
HZD200
台
2
2007

5
汽车起重机
徐工20T
台
2
2009

6
搅拌机
JL350
台
4
2007

7
插入式振捣器
ZN50
台
10
2007

8
平板振动器
PZ—50
台
2
2006

9
压路机
18T
台
2
2007

10
电焊机
BX6-250
台
1
2008

11
热熔机

台
16
2011
竖向焊接
12
发电机
25KW
台
4
2007

13
经纬仪
J2
台
2
2004

14
水准仪
DS3
台
2
2005

15
割管机

台
4
2010

16
压力表
1.6MPa
台
3
2011

1.2.2 劳动力投入计划一览表
序号
工种
挖运土方
管道安装
砌检查井
收尾阶段
1
技术、管理人员
10
10
10
10
2
钢筋工
5
10
15
5
3
安装工
5
10
10
5
4
管道工
10
30
20
20
5
普工
35
15
15
10
6
热熔、电焊工
6
16
10
10
7
涂料工

15
10
10
8
防水工
8
10
10
8
9
电工
4
4
4
4
10
吊装工
2
3
2
2
11
清理工
3
3
3
20
12
各种车辆司机
10
20
20
20
1.3 质量、工期、投资控制方案
1.3.1 本工程施工总工期为：123日历天。
1.3.2 计划开工时间2014年3月15日，计划竣工时间2014年7月15日。
1.3.3 工程质量标准：合格。
1.3.4 投资控制方案
1.3.4.1 投资事前控制
1.3.4.1.1 熟悉设计图纸、设计要求、标底标书，分析合同价构成因素，明确工程费用最易突破的部分和环节，从而明确投资控制的重点。
1.3.4.1.2 猜测工程风险，找出可能发生索赔的诱因，制定防范性对策，减少向业主索赔的发生。
1.3.4.1.3 按合同规定的条件，如期提交施工现场，使其能如期开工、正常施工、连续施工，不要违约而造成索赔条件。
1.3.4.1.4 按合同要求，如期、如质、如量地供给由业主负责的材料、设备到现场，不要违约而造成索赔条件。
1.3.4.1.5 按合同要求，及时提供设计图纸等技术资料，不要违约造成索赔或造成索赔条件。
1.3.4.2 投资事中控制
1.3.4.2.1 按合同规定，及时答复施工单位提出的问题及配合要求，不要造成违约和对方索赔的条件。
1.3.4.2.2 施工中主动搞好设计、材料、设备、土建、安装及其他外部协调、配合，不要造成对方索赔的条件。
1.3.4.2.3 工程变更、设计修改要慎重，事前应进行技术经济合理性预分析。
1.3.4.2.4 按合同规定，及时对已完工程计量进行验方，不要造成未经监理验方认可就承认其完成数量的被动局面。
1.3.4.2.5 完善价格信息制度，及时把握国家调价的范围和幅度。
1.3.4.2.6 检查、监督施工单位执行合同情况，使其全面履约。
1.3.4.2.7 定期向业主报告工程投资动态情况。
1.3.4.2.8 定期、不定期地进行工程费用超支分析，并提出控制工程费用突破的方案和措施。
1.3.4.3 投资事后控制
1.3.4.3.1 审核施工单位提交的工程结算书。
1.3.4.3.2 公正地处理施工单位提出的索赔。
1.4 文明施工措施
1.4.1 施工现场管理
1.4.1.1 施工现场的场容：施工现场围挡堵塞严密、完整、牢固、美观、上口要平、外立面要一致、，墙面美化，我们将采用灵活，多变的施工时间段，机动、灵活施工操作。其中文明施工、环境保护、现场周边安全、以及组织交通运输和材料设备进出场等，将成为本工程重点管理和控制的内容。在厂区、生活区主道路施工时应采取措施保证半幅道路通车，避免造成道路堵塞。
1.4.1.2 建筑物内外的零放碎料和垃圾清运及时，施工区域和生活区域分明确，并要求划分责任区，设标志牌分片包干人，施工现场的各种标语牌，统一加工制作，字体要书写正确规范，工整美观并经常保持整洁完好。
，并在开挖区域设硬质围挡，在楼前通道设置安全网围挡，还要派专人进行夜间安全巡逻。施工现场摆放施工牌，公示施工单位的项目经理和现场监理的联系电话。
，避免机械碰撞居民、行人发生意外，在居民小区出入口施工作业的要搭设可靠的安全通道，做好周边防护措施，作业时也要有专人监护，防止边坡失稳造成坍塌。
1.4.2 施工现场的料具管具管理
1.4.2.1 施工现场各种料具按施工平面布置图指定的位置存放，并分规格码放整齐、稳固，做到一头齐，一条线，各种规格的管道要码放整齐，砂、石和其它散料应成堆，界限清楚，不得混淆，标识明确。
1.4.2.2 施工现场材料保管，应依据材料性能采取必要的防雨、防潮、防晒、防冻、防火、防暴、防损坏等措施，贵重物品、易燃、昴爆和有毒物品要及时放库，专库专管，加设明显标识，并建立严格的领退料手续。
1.4.2.3 各项施工操作要做到活完料净场地清，现场内按平面图的位置设立垃圾站，并及时集中分拣、回收、利用，施工现场要节约用水用电，消灭长明灯现象。
1.4.2.4 施工现场严格实行限额领料，领退料手续齐全，进出场材料要有严格的检验制度和必要的登记手续，并建立健全材料节约台帐。
1.4.3 施工现场消防保卫措施
1.4.3.1 建立健全消防保卫管理体系，设专人负责，统一管理，切实做到“安全第一、预防为主”。根据施工现场的实际情况，编制有效的消防预案，对义务消防人员组织定期的教育和培训，熟练掌握防火、灭火知识和消防器材的使用方法。
1.4.3.2 施工现场的消防道路要畅通，建立严格的用水用电及易燃易爆物品的管理制度，加强夜间值班和巡逻，排除火灾隐患。
1.4.3.3 施工现场的消火栓要有明显标志，并配备足够的消防用具。
1.4.3.4 要加强各队工作的管理，掌握人员底数，签订治安消防协议，非施工人员不得住在施工现场，特殊情况要经保卫部门负责人批准。
1.4.3.5 料场、库房的设置要符合治安消防要求，经常检查料具管理制度的具体落实情况。
1.4.3.6 现场要设有明显的防火宣传标志，每月对职工进行一次治安、防火教育，每季度开一次治保会，培训一次义务消防队，定期组织保卫防火工作检查，建立保卫防火工作档案。
1.4.3.7 电工、焊工从事电气设备安装和电、气焊切割作业要有操作证。动火前，要清除附近易燃物，配备看火人员和灭火用具，用火证当日有效，动火地点变换应重新办理用火证手续。施工现场严禁吸烟。
1.4.4 现场场容场貌布置
1.4.4.1 现场布置图：各设施设备按施工总平面布置图规定设置堆放，并随施工结构、装饰等不同阶段进行调整。
1.4.4.2 道路与场地：道路畅通、平坦、整洁，不乱堆乱放、无散落物。建筑物周围应浇捣散水坡，四周保持清洁。场地平整不积水，无散物；场地排水成系统，并畅通不堵。建筑垃圾必须集中堆放，及时处理。
1.4.4.3 班组落手清：班组必须做到落手清制度化，随帮随清，物尽其用。从检查内容，每天日报表等串起来实施，形成专人专责制度管理，促使班组“落手清”天天做，工完料尽场地清，并有考核制度，定期检查评分考核，成绩上牌公布。
1.4.4.4 大堆材料：物和堆放定量化，砂石分类、集中堆放成方，底脚边用边清，砌体书归类成垛，堆放整齐，碎砖料随用随清，无底脚散料，灰池砌体符合标准，布局合理、安全、整洁。
1.4.4.5 周转设备：施工设施各周转材料、设备等，集中堆放整齐，大模板成堆放稳，角度正确；钢模板及零配件，脚手扣件分类分规格，集中存放；竹木杂料，分类堆放、规则成方，不散不乱、不作它用。
1.4.4.6 水泥库：袋装、散装不混放；分清标号堆放整齐、且能成数，有制度、有规定、专人管理、限额发放，分类插挂牌、记载齐全、正确、牌物相符；库容洁，无“上漏下渗”。
1.4.5 生活卫生
1.4.5.1 生活卫生纳入工地总体规划，落实卫生专职管理人员，落实责任制。
1.4.5.2 施工现场须设有茶水亭和茶水桶，做到有盖加锅配杯子，有消毒设备。
1.4.5.3 工地设男女厕所，有便溺设施，落实专人管理，保持清洁无害。
1.4.5.4 工地设简易浴室，保证供水，保持清洁。
1.4.5.5 生活垃圾必须随时处理或集中加以遮挡，妥善处理，保持场容整洁。
1.4.5.6 在现场设置一只沉淀池和一只化粪池，施工排水及生活排水，接入沉淀池内，经沉淀后用水泵抽出可直接排入规定山沟内。化粪池排污和当地环卫部门联系后，由环卫部门定期抽出外运。
1.5 施工总进度计划（附图）
1.6 施工现场平面布置（附图）
1.6.1 施工平面设计说明
1.6.1.1 建设地点平整、三通一平齐备，市场资源条件好，具备施工条件。为并根据现场的场地条件，对生产区和生活区分开设置，生活区选择施工现场以外离工地较近的地方，并合理布置生产、生活设施，并在临街道路处设置施工大门和各种宣传图牌。
1.6.1.2 生产区现场的临时设施按自治区建筑施工现场“五小设施”标准，搭设办公室、会议室、警卫室、料具库和钢筋加工、木作及砼搅拌施工作业棚等设施。生活区可租用一些设施完善房屋，并根据现场条件设置绿化区和道路，所有临时设施均按施工总平面布置图报建设单位审批同意后，方可搭建。
1.6.1.3 在施工现场临街道路入口处，设主要机械、材料、人员出入口，即施工场界大门。
1.6.1.4 施工用水，从业主指定接水口位置引入两个Φ100的水管，来供应施工时的生活用水、生产用水和消防用水，本工程临水设计采用埋地管网形式。
2 可行性

《给水排水管道工程施工及验收规范》，及相关工程施工综合治理文件及培训班讲义内容精神。
，公司质量处对工程进行定期检查，控制宏观质量状况，项目经理是工程质量总负责人，项目工程师协助项目经理抓好质量管理，各专业工程师和质检员对工人操作过程的质量状况进行巡回跟踪检查，班组质检员对工人进行自检、互检、交接检，从而形成专管成线、专管成网，人人都有质量责任和质量目标，严格而又科学的质量保证体系。上下通力合作确保质量目标的实现。
，认真落实质量责任，在公司“以质求生”的思想指导下，对项目全体员工进行强化质量意识教育，使大家从企业生存和发展的立场上充分认识质量工作的重要性，从而增强责任感、紧迫感，自觉从本职工人做起，形成一个“人人为企业、全员管质量”的大好局面，推动质量管理和工程质量全面提高，同时层层签定质量责任保证书，明确责任，奖罚分明，同各级工作人员的收入挂钩，使质量目标的实现落实到每一个人。
，定好轴线控制柱，会同甲方、监理共同确定±，将水准点引入适当的位置，挖沟槽之前施工单位请建设、监理进行验线。
，严格按照《规范》、《规程》、《标准》组织施工和验收，做到施工按规范，操作按规程，质量达标准，层层把关，一抓到底。各级质检人员和专业工程师必须严格执行公司各项技术管理制度。项目经理检查落实情况，严格图纸会审，认真编写施工方案，做好隐蔽工程验收和记录，认真进行工程质量验收和评定，严格计量保证配合比准确，按规定留足试块，并及时进行试压、整理技术资料。
，对基坑挖掘、基础砼浇注、管道的连接、管道内外防腐等重要分部分项必须经监理和质检人员检查符合质量标准。分部分项工程完成后必须进行验收并做好记录，上道工序不合格坚决不进行下道工序施工，及时纠正发生的问题。
，对进入现场的职工进行入场教育，提高全体职工搞好工程重要意义的认识，提高质量意识、安全意识，抓好文明施工教育。
，各质量责任人对予控制点实行走动管理，随时检查，不经验收不得进入下道工序施工。对发现的问题必须查明原因，追查责任，决不姑息迁就，并跟踪检查整改措施的落实情况，确保工程总体质量目标的实现。
，在全面抓好施工质量的同时，应针对不同阶段的工程特点有针对性的加大管理措施，重点抓好施工方案落实等。阶段重点抓好砼的配合比、砂浆配合比、砼浇注，钢筋绑扎制作，支模、拆模、砼养护，抓好砌体砂浆的饱满、砖的润水程度、砌筑质量，严格控制标高、尺寸，严格控制材料质量，安装工程重点抓好预埋、预留，轴线及垂直度控制，安装工程重点抓好使用功能及使用的安全性，彻底消灭质量通病，确保工程质量万无一失。
，严格执行材料采购责任制的验收责任制，从根本上杜绝不合格材料混入现场，在材料使用过程中，严格做到“四验”、“三把关”即“验规格、验品种、验质量、验数量”、“材料供应人员把关、技术质量试验人员把关，施工操作者把关”。自觉接受业主、监理的监督检查，按规定对建筑材料和半成品进行检查和复验并原样封存。
实行全面质量管理，对在施工过程中的难点、重点，设立质量管理点，以消除质量通病，并通过治理达到消除目的，以求全面提高工程质量。
，加强对成品、半成品的保护，减少损坏、污染。
：施工技术资料管理，符合国家有关技术资料、竣工文件、档案管理的规定，满足质量评定标准和施工验收规范的要求。
，虚心接受业主，监理和质量监督部门和社会的监督指导，建立信息反馈系统，对业主、监理和质量监督部门提出的质量与安全问题，及时整改。

，我们采取如下保证措施：
，合同规定的总工期是安排工程进度计划的基本原则。为保证工程计划，科学安排施工作业计划和主要工期控制点，协调各工序和分部分项工程的施工，组织好各工种的配合，实现合理快速的施工进度。
，选择高水平的组织管理者，全面负责该项目工程的施工。按照项目法施工要求进行管理，严格执行公司各项管理制度。对工期、质量、安全等各项指标进行预控，与业主、监理、设计共同配合，对工程实行有效管理。
，加大奖罚力度，督促全体人员，群策群力，克服困难，确保工期的实现。
，审学图纸和制定施工方案必须认真提前做完，以便会同设计、监理、业主妥善解决，加强技术与预控，提前采取措施，为顺利施工创造良好的条件。
、设备、材料计划，保证如期进场，编好物资进场计划，确保所需材料、设备、周转工具及时配套到位，确保资金专款专用，接受业主监督，决不因资金问题影响施工。
，实现目标控制，施工计划按总体网络管理依此做出具体施工进度计划安排，施工技术实行二级管理层层复核，确保按期完工。
，严密组织，从优化施工方案，强化管理下功夫。
做好施工准备工作，按照施工组织设计，狠抓落实，确保按期开工。
，确保各控制点按时完成。
合理安排雨季施工，减少雨季对工程质量及进度的影响。
，避免返工浪费时间。
提前编制物资进场计划，搞好物资供应，确保所需材料设备，周转工具及时配套就位。
，配好备用机械，搞好机械维修，确保正常运转。
，保证工程进行组织连续的、均衡的、有效的、有节奏的流水施工，做到主次分明，专业分工和工序穿插的施工原则，编制出合理先进的进度计划保证工期。
，及时解决“卡脖子问题”，充分运用经济手段，奖罚分明，做到各负其责，立说立行，讲究实效，确保政令畅通，协调、保障有力。
，跟踪检查施工实际进度并采取相应措施保证进度计划如期完成。

、沟槽交接时间、管道安装工作量、工期和劳动力等多方面情况，为确保在规定的时间内完成工程，合理安排施工顺序和流水方向，减少穿插，避免互相制约，使各专业工种形成一条单线式流水施工线，因此本方案本着先深后浅的原则，分一个流水线。自上而下采用立体交叉流水施工方法。避免劳动力高低峰，原材料进出场不平衡，最大限度利用机械设备等手段使工程在宏观控制下，处在均衡、连续，有节奏的施工中：宏观调控灵活搭配。
，集中歼灭的手法，保证流水作业线的整体发展。

，存在砌筑施工与设备安装施工共同展开，管道安装工作与沟槽土建工作交插作业的工作场面。因此，在施工中须进行施工区域的划分与相互间的有效分隔。
，以及该工程主要部位施工中采用的施工工艺，确定整个工程划分为以下施工步骤。其施工流向为: 机械开挖至基底20cm ——人工开挖至基底 ——基槽验收合格——基础施工——下管安装——接口——安装阀门、消防栓——砌筑检查井——管线试压——冲洗消毒——管道回填。

，与设计高程无误时方可进行施工（连接原有管道）。施工中执行二级测量复核制度，定期检查，做好施工的原始记录，及时进行成品测量。开槽时要认真了解交叉口的现状管线及其他障碍物，以便开挖时采取妥善的加固保护措施。
。

现场条件:本工程施工场因在市区主要的路段上，施工地面积较小，施工设施布置必须考虑施工道路通行。

，将直接影响整个施工过程的快慢和安全文明，并体现出施工管理的水平，为保证现场施工能顺利进行，并能结合现有的实际情况，确保平面原则如下：
a)满足各个施工阶段的施工要求。
b)各阶段的施工布置尽量能统一，不产生多次拆、搭或易地重建。
c)在满足施工的条件下，尽量节约施工用地。
d)在满足施工需要的安全文明施工的前提下，尽可能减少临时建设的投资。
e)材料堆放和加工棚尽量设置合理，减少场内二次搬运。
f)场内
