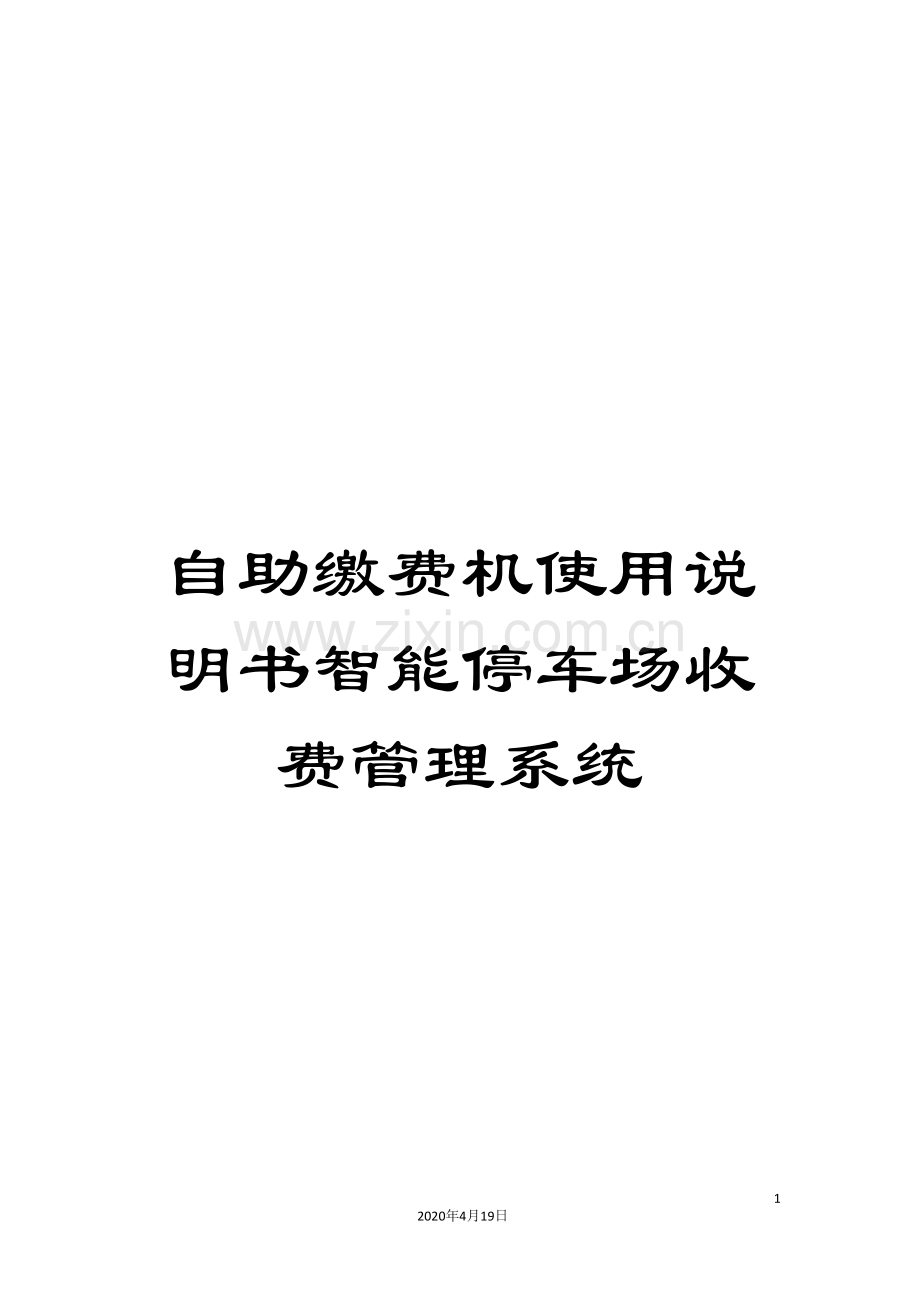

自助缴费机使用说明书智能停车场收费管理系统

17
2020年4月19日
文档仅供参考

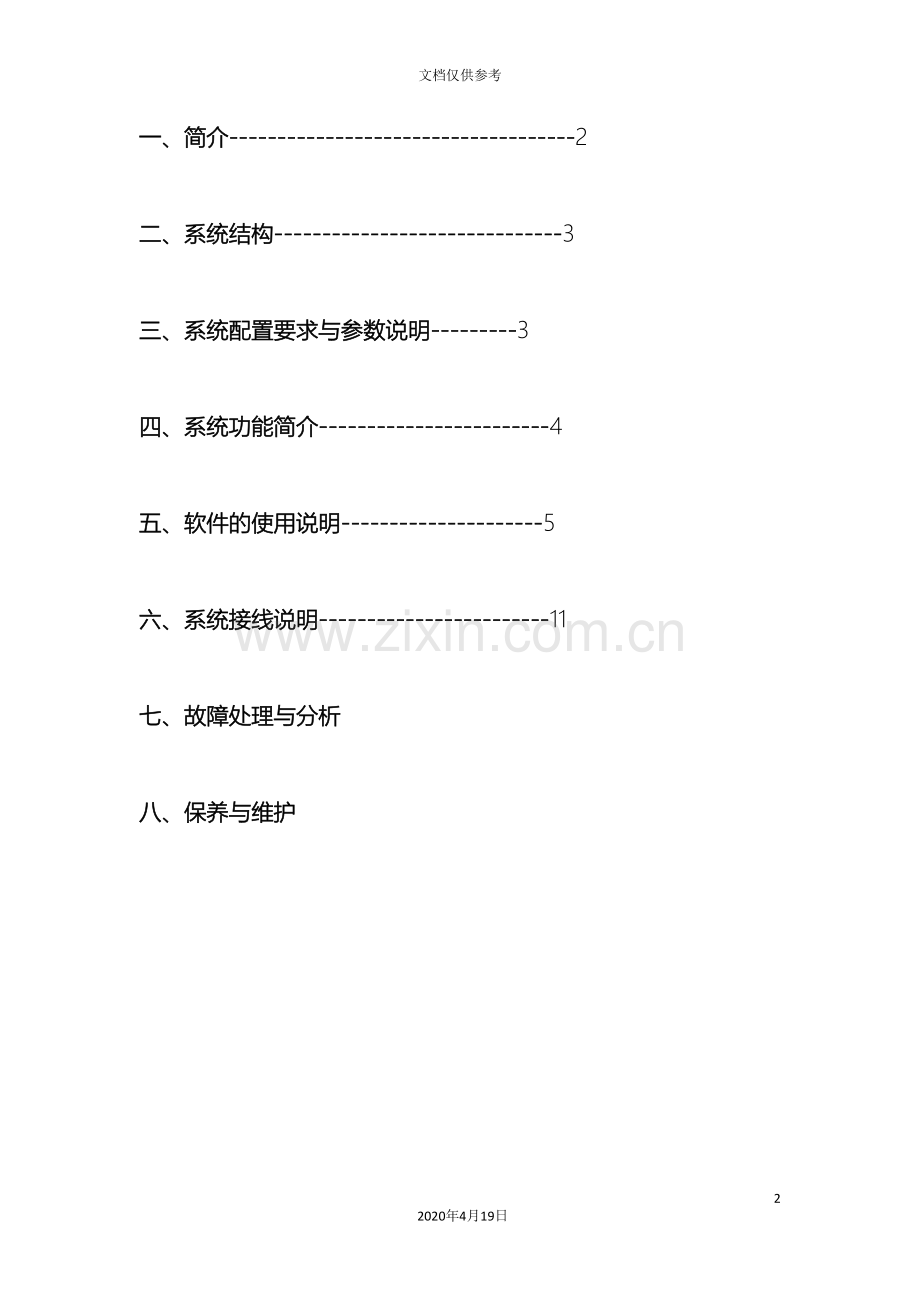

一、简介------------------------------------2

二、系统结构------------------------------3

三、系统配置要求与参数说明---------3

四、系统功能简介------------------------4

五、软件的使用说明---------------------5

六、系统接线说明------------------------11

七、故障处理与分析

八、保养与维护

一、简介：自助缴费机是一款用于停车场管理系统中自助缴费的终端设备，产品集缴费、平面广告于一体，经过数据网络和系统后台，提供便捷自助服务；系统具有纸币接收、硬币找零、凭条打印、液晶触控、IC/ID卡读写等功能，且操作简单方便，实现了无人值守式智能收费，特别是对于大型停车场管理系统，采用自助缴费机，能够大大提高出口车辆的流量，同时还大大降低了停车场人工管理费用，提升了物业管理水平。
主要操作流程如下（以IC卡为例）：
针对于临时停车的车主，在车辆检测器检测到车辆后，按入口控制机上的取卡按钮取出一张IC临时卡，系统自动完成读卡、摄像和放行，当车辆停了一段时间产生费用后，在出场时，要到自助缴费机缴费，将卡片插入吞卡机中，系统自动读卡，而且在显示器上显示停车时间和缴费金额，再把纸币一张张整齐的放入到纸币机，直到显示器上显示确定缴费按钮，点击“确定缴费”缴费成功（如果需要找零的，会以硬币的方式找零），同时也能够硬币或者硬币纸币混合缴费。最后点击退卡。完成缴费后，将卡片拿到出口处，放出吞卡机中自动开闸或者将卡片交给保安开闸放行。

二、系统结构：

三、系统配置要求与参数说明：
（停车自助缴费机，当前只兼容以下配置型号）
1、电脑主机：win7操作系统；奔腾IV2.0或更高的处理器（CPU）；
160GB或以上的硬盘；1GB或更大的内存
2、戴尔S2240T显示器：
屏幕尺寸：21.5英寸；
最佳分辨率：1920x1080；
屏幕比例：16:9（宽屏）
视频接口：D-Sub（VGA），DVI-D，HDMI
控制方式：触摸
产品类型：触摸显示器
电源性能：100-240V交流, 50-60Hz
高清标准：1080p（全高清）

3、停车场控制板（S201定制板）:
(1)、工作电源：直流 12V/500mA
（2）、工作环境：①、工作温度：-25℃～80℃；②、 相对湿度：10%～90%，无结露
（3）、网络通信：①、通讯接口：TCP/IP和RS485； ②、通讯速率：4800bps
传输距离：≤1200m
（4）、记录容量： ①、用户卡信息: 14196 张卡；②、用户刷卡纪录：130048条
（5）、报警纪录：1000条
（6）、支持 IC/ID 读写，（ID的读写格式为WG26/34）
（7）、读卡处理时间 小于 0.3 秒
4、台湾ICT UCA硬币接收器：
(1)、供电电源：12VDC（10V~16V）
（2）、耗电量： ①、待机功率：0.05A,0.6W
②、工作功率：0.2A，2.4W
③、最大消耗功率：0.5A,6W
（3）、工作环境：①、操作温度：-5℃~60℃
②、储存温度：-20℃~70℃
③、湿 度：30%~80%RH（无水珠凝结状态）
（4）、接收率：96%以上；接收速率：约3枚/秒
（5）、通讯方式 ：RS232
5、台湾ICT V77E纸票接收器：
（1）、供电电源：12VDC（10.8V~13.2V）
（2）、耗电量：①、待机功率：0.3A,3.6W
②、工作功率：1.8A，21.6W
③、最大消耗功率：2.5A,30W
（3）、工作环境：①、操作温度：-5℃~60℃
②、储存温度：-20℃~70℃
③、湿 度：30%~80%RH（无水珠凝结状态）

四、系统功能简介：
1、现金缴费：用户在该终端直接放入现金即可为自己的停车卡缴费。系统能够接收1——100元16类币种各4个方向的人民币。
2、硬币缴费；用户在改终端直接投入硬币即可为自己的停车卡缴费。
3、硬币找零：用户在改终端缴费成功后，系统以硬币找零，可设定最多找零的金额。如果投入的纸币过大值，系统找零时超出最大找零金额时，系统将禁止缴费。
4、停车卡缴费凭条打印：用户经过改终端缴费成功后，系统提供停车缴费凭条的打印功能。
5、钱箱对接收纸币和硬币防伪
6、纸币机芯可快速识别13种面值的钞票，钱箱容量1000张，整齐推叠
7、高速热敏打印机，支持中、英文打印，具有自动切纸功能
8、系统能够同时读IC或ID卡:
①在纯IC车场中，自助缴费机的主板只使用一个IC读卡模块
②在纯ID车场中，IC读写模块能够不使用，只需一个ID读头就能够

五、软件使用说明：
（1）、软件的安装：①、在安装盘上找到，用鼠标双击“parkpaysetup”可执行文件，将出现下图所示的界面信息：

②、用鼠标单击“取消”则会退出安装过程，点击“下一步”按钮，出现下图显示“选择目标位置”的内容：

③、能够选择“浏览”按钮进行设置安装路径，其界面信息如下：

选择好路径，点击：“确定”回到刚才的界面。

④、在“安装路径”界面选择完成后，选择“下一步”按钮，将会出现“确认安装”的界面内容信息如下：

⑤、若确认要继续安装，请在“确认安装”，点击“下一步”按钮，将出现如下所示“正在安装”的进程提示界面：

⑥、在“正在安装”提示界面安装完成后，点击“关闭”按钮如下图：

所有的安装步骤操作完成
（2）、自助缴费管理软件的配置：
①、点击“开始”菜单，在因此程序里找到“停车自助消费系统”再选择“配置工具”如图：

②、在“数据库连接”设置框输入服务器名、数据库名、登录账号、登录密码，服务器名为安装数据库的计算机IP地址，数据库名要和服务器电脑创立的数据库名一致，登录账号也要和服务器电脑创立时的登录账号一致（默认为sa），如果有登录密码就要输入密码，没有登录密码为空。
③、在“显示设置”框中“显示分辨率”默认为1440×900，能够选择全屏显示（“是”为全屏，“否”是不全屏），开机启动程序（“是”为开机自动启动程序，“否”为开机不启动）。
④、“设备接口设置”选项框中选择对应的设备串口，和临时计费器的机号。
⑤、在“缴费设置”选项框中能够设置硬币接收器的最大找币数，根据自己需要输入最大找币数即可。
⑥、设置完成后，点击“设备检测”按钮，再点“检测信息”能够看到设备的连接是否连接成功。检测设备OK后，点击“确定”按钮即设置成功。
（3）、①打开“停车自助缴费软件”：双击，进入到系统界面如下图：

②、将停车卡放入收卡机中读卡，读卡时间大约2秒左右，如图：

③、读卡成功后会出现如下图“开始缴费“界面：

能够选择纸币缴费也能够硬币缴费或者纸币和硬币混合缴费。
将纸币一张张整齐的放入纸币接收器中，屏幕界面的“已付金额“会显示已缴费金额数。或者将一元的硬币从硬币接收器投入缴费。
如果在读卡未缴费时点击“退出卡片”卡片从收卡机退出来，卡片未缴费。
如果是纸币缴费，点击“退出卡片”系统是不能找币退卡的。（硬币缴费能够退卡退币）。

④、缴费完成后如图所示：

点击“确定缴费”硬币机会自动找零3元。这时“确定缴费”按钮会变成“打印纸票”按钮。如果连接有纸票打印机，点击“纸票打印”就能够打印小票。
点击“退出卡片”按钮，缴费成功。

六、系统接线说明：
1、控制板接线说明：

IO1:电源输入接口
2(+12V):电源正极输入
1(GND):电源负极输入
IO3:RS485通讯接口
54(485B):通讯RS485B端，即485-
53(485A):通讯RS485A端，即485+
IO9:收卡机读卡的接线： （收卡机要外接24V电源第1、2根红黑线）
42(OUTB):收卡机收卡信号输出（接棕色第4根）
41(OUTC):收卡机退卡信号输出（接绿线第5根） 40(INA):收卡机卡到位信号 （接红线第10跟）
37(GND)：主控板地 （接黑线第3根）

IO11:面板天线接口
34、36(TX1、TX2):接面板天线
IO12:出卡机或吞卡机天线接口
31、33(TX1、TX2):接发卡机或收卡机天线
32、35(GND):接天线屏蔽层
IO2:维根读头接口
30(GND):外接维根读头地
29(+12V):电源+12V输出
28(WB1):维根1输入B或D1
27(WA1):维根1输入A或D0
26(WB2):维根2输入B或D1
25(WA2):维根2输入A或D0

2、V77E纸票接收器的接线说明：
纸票接收机只需接两路线即可：第一路是电源线（外接12V电源）；第二路是通讯线（接到电脑的PCI串口）
3、UCA硬币接收器的接线说明：
硬币接收器的接线分为两组：
①、硬币接收：外接12V电源和通讯线（通讯线接到电脑的PCI串口）
②、硬币找零：外接12V电源和通讯线（通讯线接到电脑的PCI串口）

使用环境：TCP/IP的车场软件，必须在线，中央收费的车场
