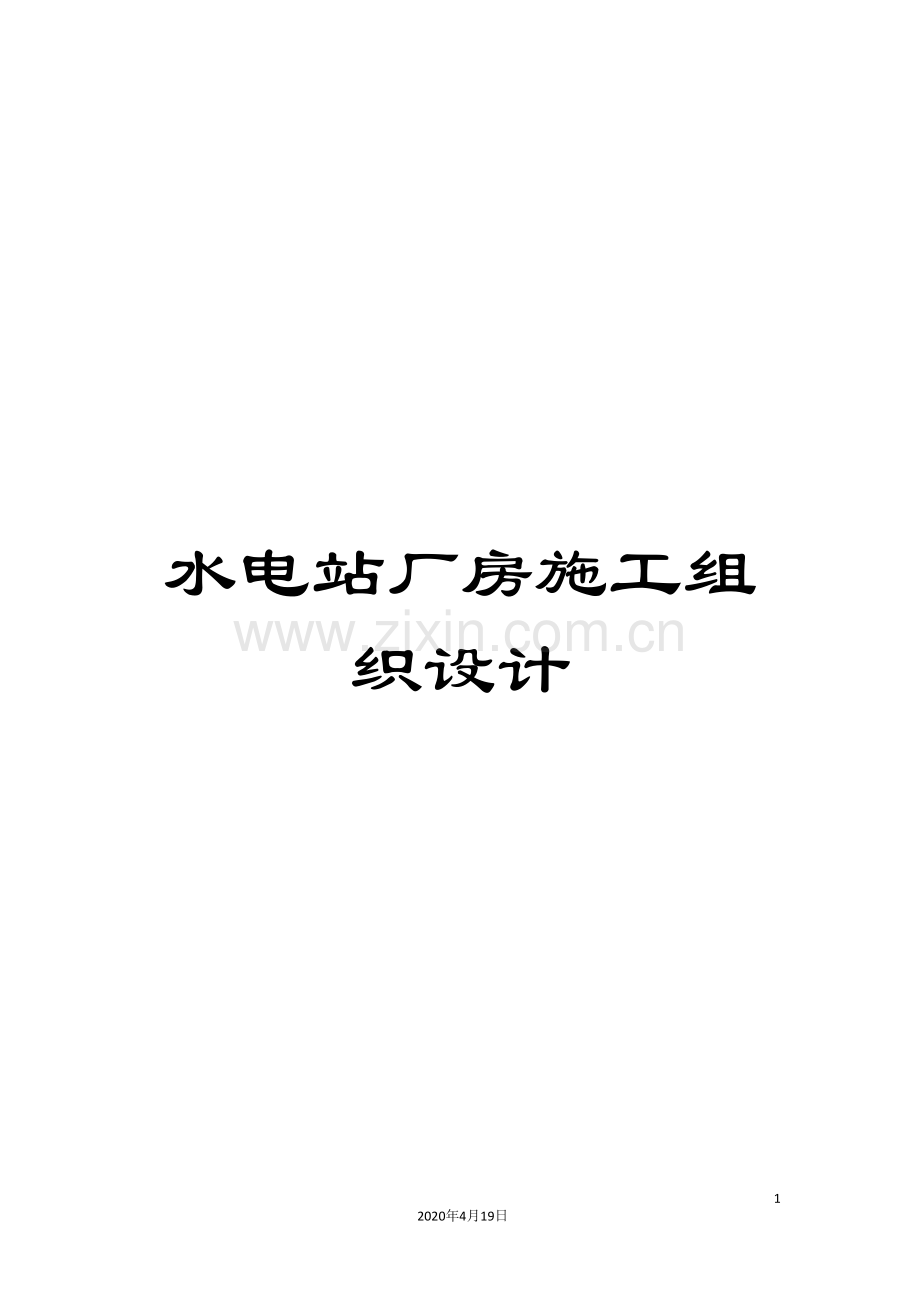

水电站厂房施工组织设计

16
2020年4月19日
文档仅供参考
顺河水电站厂区工程

施

工

组

织

设

计

重庆黄浦建设（集团）有限公司
顺和水电站工程项目部
二○一一年二月四日
1.1 施工条件
1.1.1 工程概况
顺和水电站位于阿坝藏族羌族自治州九寨沟县境内，是汤珠河干流水电梯级开发方案规划的第二级电站。本电站首部位于汤珠河与勿角沟交汇处下游约100m，距上游马家电站厂房约110m，电站经左岸约8.24km的隧洞，于甘沟水文站下游约200m 处汤珠河左岸的Ⅰ级漫滩阶地上建厂房，电站额定水头206m，引用流量12.1m3/s，装机规模21MW。本电站开发任务以发电为主，兼顾下游河道减水段生态环境用水。工程区沿河有平武至九寨沟的S205 公路经过。汤珠河邻近九寨沟县县城（马家磨至县城直线距离约11km，河口至县城直线距离约11 km）。该城距阿坝州州府马尔康约500km；距盆中重镇绵阳市323km；距省府成都市426km；距甘肃省文县60km。
1.1.2 工程布置及建筑物
本电站为引水式电站，由首部枢纽、引水系统、厂区枢纽三部分组成。
1.1.2.1 厂区枢纽
厂区主要建筑物有主机间、安装间、副厂房、升压站、尾水建筑物、进厂公
路、防洪堤等。
主机间共三层即发电机层、水轮机层、蜗壳层，主机间长21.20 m，宽
15.40m，高26.08m。内设2 台单机容量为10.5MW 的SF10.5-8/2600 发电机和两台HLA542-LJ-10125水轮机，机组间距9.00m，安装高程1367.12m。
安装间位于主机间上游侧,长15.40m，宽11.20m，为避免不均匀沉降，二者之
间设沉降缝，缝宽2cm。
副厂房位于在主机间沿河流流向的左侧，长32.52m、宽8.00 m、高11.44m，
为避免不均匀沉降，二者之间设沉降缝，缝宽2cm。
升压站位于主机间的左侧,由覆盖层明挖以及回填形成升压站平台。平面上基本呈“T”布置，长52 米、宽29.5 米，地面高程1373.58m，场内布置有两台容量分别为40MVA、16MVA油浸式变压器各一台，由经过厂区的公路可直接进入升压站。
厂房尾水采用正向出水布置，出口与原河床相接。
进厂公路由现有公路延伸扩建而成,总长约30m，坡度为2%。
1.1.3 自然条件
1.1.3.1 自然地理
本电站位于白水江下游右岸支流——汤珠河上，电站闸址位于九寨沟县两河口附近，闸址控制集水面积502km2，厂址位于九寨沟县甘沟水文站附近，控制集水面积567km2。
白水江系白龙江的一级支流，发源于岷山东麓的弓杠岭斗鸡台，分为黑河和白河两源，两源于黑河桥汇合后始称白水江：白水江自西北向东南流，流经九寨沟县白河乡、安乐乡、城关，在九寨沟县城下游约10公里处的双河乡汇入右岸支流——汤珠河，自柴门关出四川省境，流入甘肃省文县，于碧口汇入嘉陵江一级支流白龙江。白水江九寨沟县境内河道长约50km。该河段南部以黄土梁与平武县境内的火溪河为界；西南部以弓杠岭与岷江源头分水；西北以纳玛梁毗邻黄河的黑河流域；北接白龙江。
白水江流域地处青藏高原东南缘的岷山山脉东部，地理位置界于东经103°
30′至105°15′与北纬32°30′至33°40′之间，流域边缘雪峰环绕，流域内山势盘错，地势高亢，坡陡谷深；河道坡降大，水流湍急，河谷多呈V型，切割较深，广大山地坡面皆有森林覆盖，喀斯特地貌发育，分布有大量湖泊（海子）。
白水江域地貌属高山峡谷类型，地势西北高、东南低，分水岭山地海拔都在
4000m以上，其中以松（潘）南（坪）交界的朵尔纳最高，海拔高程为4764m。
白水江流域支流众多，较大的有安乐沟、双龙沟、汤珠沟、马连河等。
汤珠河是白水江的下游的右岸的一级支流，发源于岷山东麓九寨沟县境南部边缘，河源与九寨沟上游相邻，自西北向东南流至贾家磨附近折转北上，纳入草坡沟后又转向东南，经马家磨抵两河口处汇入勿角沟，然后折向东北，流经二道桥、上甘座、甘沟，汇入左岸支流——顺和沟，最后流经松柏，于双河乡附近注入白水江。汤珠河全长约44.0km，地理位置界于东经103°59′～104°19′与北纬32°53′～33°13′之间，流域面积646km2。
1.1.3.2 气象
流域位于川西北高原的东北部，毗邻青藏高原，其气候具有川西高原气候的特点，即具有干、雨季分明、夏短冬长、日照充分，年温差小而日温差大等高原大陆性气候共同特征。气候水平、垂直分布的总趋势是降水随海拔的增高而增大，气温随海拔的增高而降低，高山多雨湿冷、河谷少雨干暖。流域西北部、西南部冷而湿润；东南部河谷、半山地带暖而干燥。
按海拔高度划分，大致可分为两个气候带：海拔1600m以下，属暖温带半干旱季风气候；海拔2500以上，属暖温带季风气候。
本流域水气主要来源：一是来自孟加拉湾，由西南气流输送；二是来自西太平洋，由副热带高压南侧的东南气流输送上高原。当地处西太平洋副热带高压与伊朗高压（青藏高压）之间时，使两高压脊之间的低值系统易于发展，常构成强降水系统；当处在大陆副热带高压、西太平洋副热带高压的控制之下时，天气少雨晴热，常造成伏旱；当西太平洋副热带高压在9～10月出现季节性减弱东退，其中心稳定在北纬26度附近时，高原和西北地区不断有低值系统东移，常使本地出现阴雨天气。
本工程闸、厂址无实测气象资料，均借用九寨沟县气象特征。根据九寨沟县气象站资料统计，多年平均气温12.6℃，极端最高气温37.8℃，极端最低气温-
10.3℃；多年平均相对湿度为65％；多年平均年蒸发量1393.0mm；多年平均年降
水量567.3mm、降水日数140.1d，最大一日降水量51.3mm；多年平均风速
2.1m/s，历年最大风速13m/s，相应风向N。多年平均积雪日数全年为4.4天，最大积雪深度为7cm；最大冻土深为10cm。
1.1.3.3 工程地质
厂区地质条件
根据地质测绘和ZK2孔资料，厂房基础位于Q4al+pl漂卵石石层上，厚度大于
42.5m，大致可分为四层：4层（表层）为0.5m厚耕植土层，3层0.5～26.8m为漂
卵石层，2层 26.8～29.0m厚2.2m中砂层，1层29.0～42.5m为漂卵石。据管道斜段
ZK3 孔资料，0～24.9m为Q4col+dl块碎石土层，24.9～35.2m为Q4al+pl漂卵石层（3
层）。厂区位于顺和背斜南西翼，轴部距厂房约1.5km，轴向N30～40°W，厂房和压力管道下部（明管段）虽然都是软基作基础，但管道上半部（埋管段）仍为p12-2中厚层灰岩夹砂岩板岩，岩层产状 N20°E/NW∠55 °。发育裂隙有①N30～50°W/NE∠85°；②N30°E/NW∠85°；③N80°W/NE∠80°；④N50°E/NW∠45°（卸荷裂隙）将岩体切割呈0.2～0.3m块状结构。
1.1.4 市场条件
1.1.4.1 水、电供应条件
1）施工供电
本电站施工从施工区附近的10KV输电线路上“T”接，供电保证率较高。
2）施工供水
生产、生活用水取自汤珠河及其支流和冲沟，水质均符合要求。
1.1.4.2 施工队伍与施工设备
本工程的施工队伍由专业土建工作人员修建。根据工程特点，施工主要采用机械化作业，手工劳动量较小，为了充分发挥各种施工队伍的优势，降低工程造价，采用分标承包方式。
1.1.4.3 材料供应条件
地方材料和木材由当地供应，钢材、水泥由业主提供。油料从九寨沟县物资局购进。
1.1.5 本工程施工特点
厂区有平缓阶地和坡地，有利于布置施工临建设施。
1.2 施工导流
1.2.1 导流标准
顺和水电站主要建筑物为4 级，根据《水利水电工程施工组织设计规范》
（SL303- ）规定：施工期临时建筑物为5 级，相应导流设计洪水标准采用5 年一遇。
1.2.2. 厂区导流时段及流量
本电站厂区施工平台较高，尾水经尾水渠直接排入下游河道，整个工程全年施工不受洪水影响，因此不存在导流问题。
1.2.3 基坑排水
1.2.3.1 厂区基坑排水
厂区基坑初期排水下降速度控制在0.5－1.5m/d，先慢后快。泵站随基坑水位
的下降而移设。经初步估算，初期排水的工程量不大，因此选用2 台IS150-125-
250水泵抽水，排水时间约1天。
1.3 主体工程施工
1.3.1 厂区枢纽施工
由于厂房施工与压力管道施工交叉立体作业，为了保证厂房施工安全，厂区背后设防护栏，而且压力管道爆破施工时，须有明确警示。
1）土石方开挖
厂区少量大孤石采用手风钻钻爆解小后开挖。覆盖层采用1.0m3
液压反铲挖掘机开挖，推土机集渣，配5t自卸汽车运至渣场。石方开挖采用手风钻分层开挖，分层高1.5～2.5m，边坡采用预裂爆破控制，厂房基础部位预留保护层、浅孔爆破，石渣采用反铲挖掘机挖装，推土机集渣，配5t自卸汽车运至渣场。
2）砼浇筑
厂房砼浇筑采用满堂钢管脚手架支撑、组合钢模板立模，异形模板用木板制
作。5t 自卸汽车自厂区拌和楼运送砼至工作面，尾水渠砼浇筑采用溜槽入仓。厂房砼主要采用井架提升吊运入仓，另有部分结合溜槽或斗车运料入仓。浇筑完成后，人工养护至龄期。
3）土石方填筑
厂区土石方回填分层铺料，推土机压实。小范围土石回填压实由人工完成。
4）浆砌石砌筑
浆砌石料就近在开挖洞渣或厂房弃渣中选用，拌和机拌制水泥砂浆，人工铺浆
进行砌筑。
1.3.2 冬季砼施工措施
根据气象资料，冬季工程区有4 个月平均气温低于5℃，应采取以下措施进行
地面工程的砼施工：
1）应精心组织协调，在此时段抓紧气温相对较高时段施工。
2）加入早强剂、引气剂等外加剂，提高砼早期强度。
3）采用骨料保温、温水拌制、草袋覆盖保温。拌制砼之前，应用热水冲洗拌
和机，并将积水排除。
4）在岩基和老砼浇筑之前，应检测表面温度，如为负温，应加热至正温，经
检验合格后方可浇筑砼。
5）采用热风枪进行仓面清理。
6）骨料宜在进入低温季节前筛选完毕，成品料应有足够的储备和堆放高度，
骨料中不得混入冰雪。
7）砼施工部位不宜分散，拆模后，延长草袋覆盖养护时间。
1.4 施工交通运输
1.4.1 对外交通
顺和水电站位于九寨沟县境内，工程区沿河有省道（S205）和乡村公路经过，
汤珠河邻近九寨沟县县城（马家磨至县城直线距离约11km，河口至县城直线距离
约11 km）。该城距阿坝州州府马尔康约500km；距盆中重镇绵阳市323km；距省
府成都市426km；距甘肃省文县60km，交通较为方便。
1.4.2 场内交通
本工程为引水式电站，建筑物分布于不同高程和部位，地形总体狭窄、陡峻。
根据厂房地理位置、交通较为方便。
1.5 施工工厂设施
1.5.1 混凝土生产及压缩空气系统
根据主体工程的特点和工程量的分布情况以及地形特征，本工程混凝土生产及压缩空气系统分区布置，共设置2套生产系统，分别供应施工控制范围内建筑物的砼。其生产系统配置为：1台 JDY500。压缩空气系统配置为：1台 LWJ-10空压机。
1.5.2 供水及供电系统
根据主体工程的特点和工程量的分布情况以及自然条件、地形特征，本工程供
水及供电系统分区布置，共设置2 套系统，分别供应本工程施工用水,用电。供水系统为：采用离心泵从汤珠河抽水。供电系统为：一台 S9-1000/10/0.4。
1.5.3 机械修配、加工厂
1.5.3.1 机械修配
由于工程区地形狭窄，布置较困难。机械修配主要利用地方机修力量。现场设
小型机械维修站和汽车保养站，主要承担施工机具的小修，场内运输车辆的定期保养、小修任务。分别布置在厂区附近。
1.5.3.2 加工厂
1）钢筋加工厂
考虑到引水式电站施工战线较长，为避免成品钢筋的长距离运输造成变形，故
分设坝区、过沟段、厂区三个钢筋加工厂。
厂区钢筋加工厂主要承担厂房工程所需、根据施工总进度计划，厂区混凝土浇筑高峰时段强度，相应计算的规模为班产6t，二班制作业，一般情况下采用一班制作业。厂区钢筋加工厂设置在厂房下游的右岸台地上，厂内配置钢筋切断机、弯曲机等主要设备4台套。
2）木材加工厂
厂区生产规模为班产10m2模板，一班制作业。
厂区木材加工厂设置在厂房附近。厂内均配置木工园锯，木工刨床等少量专用木工机具。
1.5.4 其它
主要仓库及堆料场根据需要分别在各施工区：首部、过沟段及厂区进行布置。
火工产品库房、临时油库分别在首部和厂区进行布置。
1.6 施工总布置
1.6.1 施工布置条件
本工程为引水式电站，引水系统和厂区建筑物布置在汤珠河左岸，其施工线路
较长、高差较大。
省道（S205）沿汤珠河两岸分布，到厂区及首部枢纽的交通较为方便，在首部
枢纽及厂区有平缓阶地，地形较开阔，是较好的施工布置场地。
1.6.2 施工总布置原则
遵循因地、因时制宜、有利生产、方便生活、易于管理、安全可靠、经济合理
的原则，少占耕地，结合民族经济特点安排必要设施。
1.6.3 施工分区规划
厂房施工区的施工范围为：压力管道下斜段和下平段，厂区枢纽工程。设置必要的生产生活设施，主要分布在厂区周围。
1.6.4 工程量汇总
发电厂工程
土石方开挖：7411M3 土石填筑：15999 M3 混凝土7136 M3 钢筋568T 砌石工程5198 M3
1.7 施工总进度
根据工程规模、施工条件和施工总体规划，施工进度安排：今年11月初至明年2月为筹建期，明年2月至明年5月底为厂房开挖，混凝土浇筑于明年6 月至第三年12 月底完成，至第三年5 月1 日1#机组发电，施工工期18 个月。
1.7.1劳动力计划
本工程高峰日施工人数为100人，劳动出勤率按93%计，非生产人员比例按
8％计，所需总工时为464516.12工时。
1.8 主要技术供应
本工程水泥、钢材、炸药、汽油、柴油等主要建筑材料运输总量及分年度供应计划，砂4494 M3 石子411 M3 6块石4531 汽油14T 柴油12T 钢筋422T 水泥1807 M3
1.9主要设备统计表
序号
设备名称
单位
数量
一
土石方机械

1
1.0M3液压反铲挖掘机
台
2
2
装载机
台
2
3
推土机
台
2
4
气腿式风动凿岩机
台
6
5
通风机
台
2
6
空压机
台
1
二
混凝土生产机械

1
混凝土拌和站
座
1
2
混凝土泵
台
1
3
混凝土喷射机
台
2
4
灰浆搅拌机
台
2
5
混凝土振动器
台
4
三
基础处理机械

1
灌浆泵
台
2
四
起重及运输机械

1
自卸汽车
辆
4
2
提升井架
辆
3
五
其它施工机械

1
潜水泵
台
5
2
弯筋机
台
2
