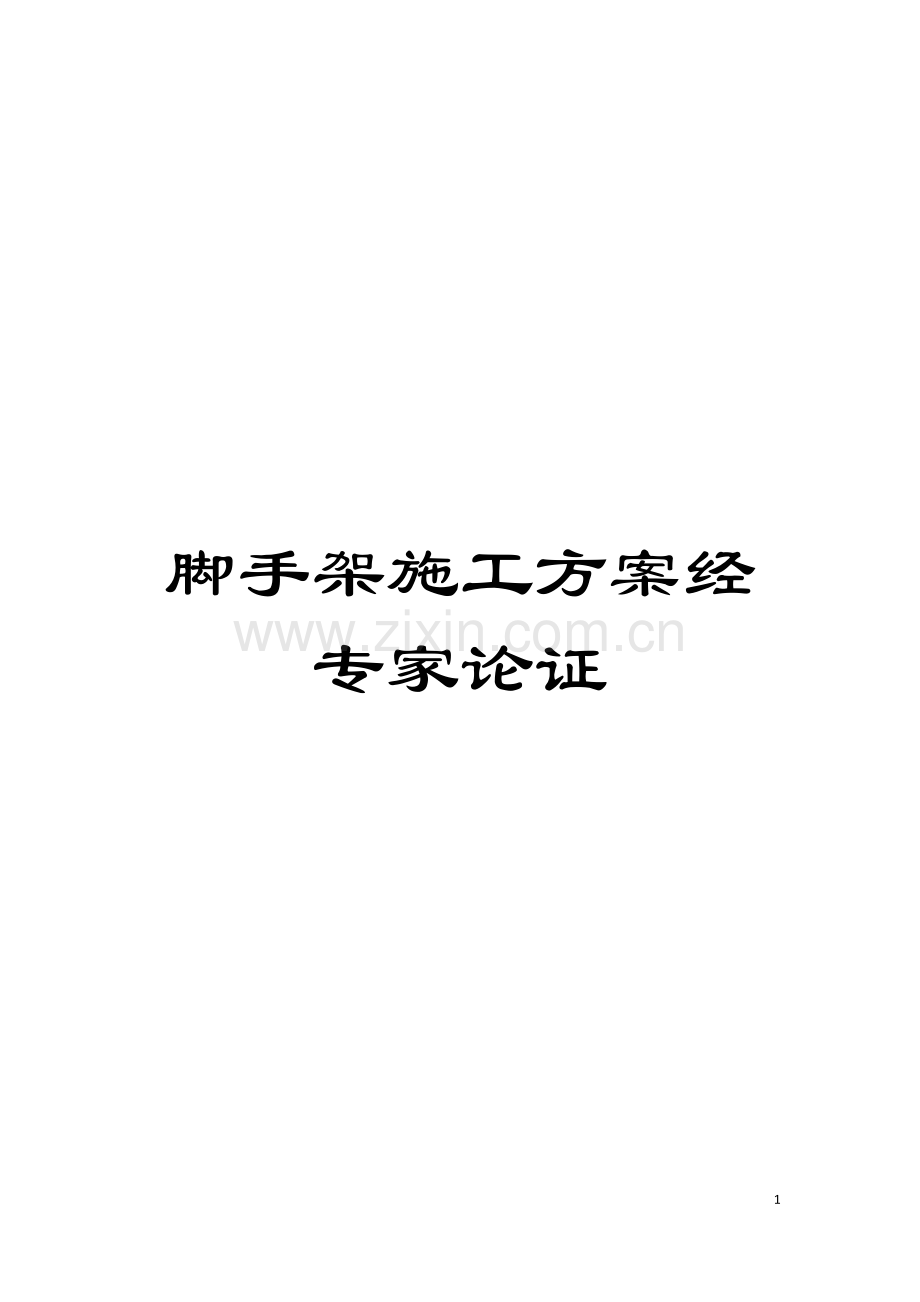

脚手架施工方案经专家论证模板.doc

脚手架施工方案经专家论证

46

资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。

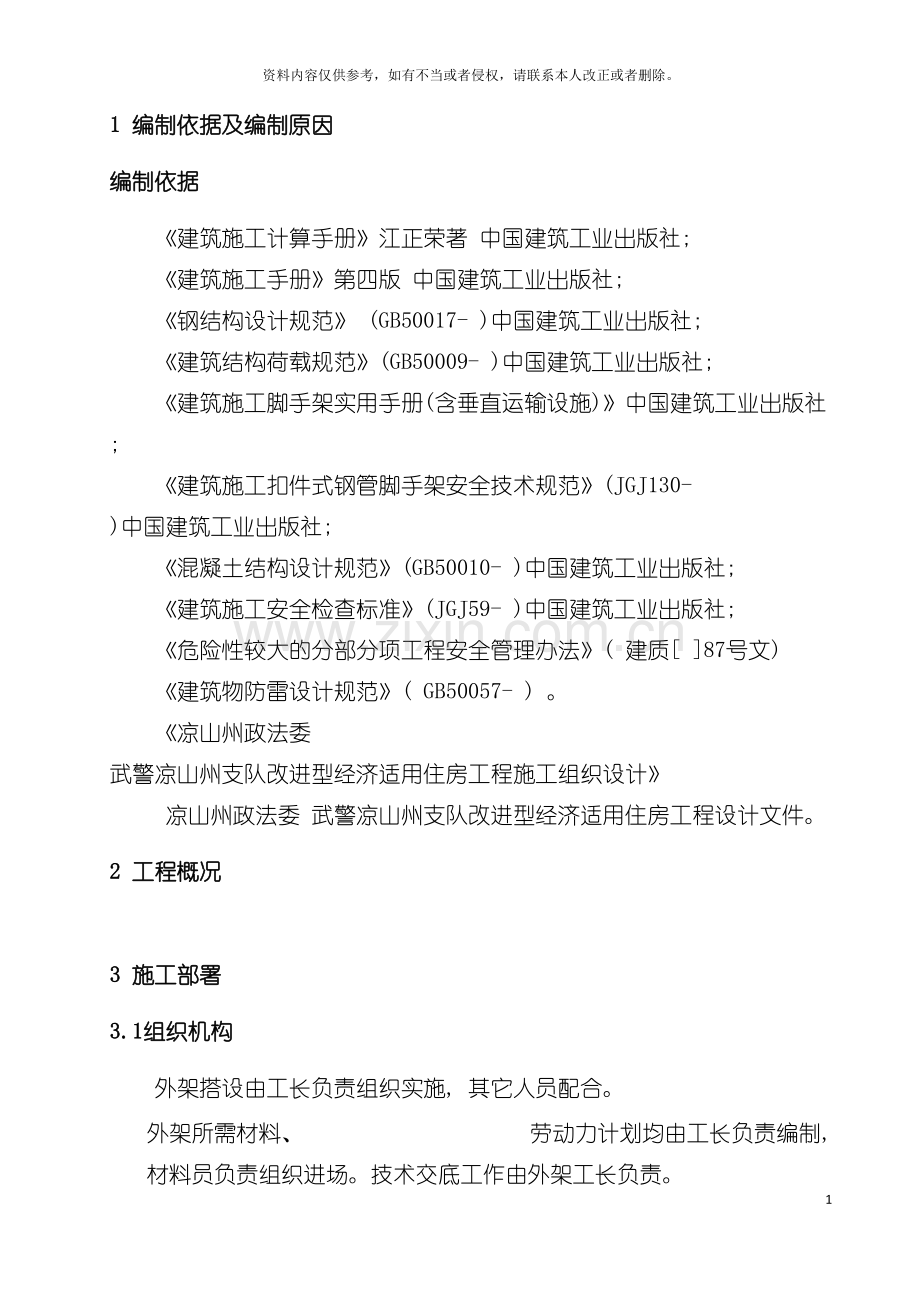

1 编制依据及编制原因
编制依据
《建筑施工计算手册》江正荣著 中国建筑工业出版社;
《建筑施工手册》第四版 中国建筑工业出版社;
《钢结构设计规范》 (GB50017- )中国建筑工业出版社;
《建筑结构荷载规范》(GB50009- )中国建筑工业出版社;
《建筑施工脚手架实用手册(含垂直运输设施)》中国建筑工业出版社;
《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130- )中国建筑工业出版社;
《混凝土结构设计规范》(GB50010- )中国建筑工业出版社;
《建筑施工安全检查标准》(JGJ59- )中国建筑工业出版社;
《危险性较大的分部分项工程安全管理办法》( 建质[ ]87号文)
《建筑物防雷设计规范》( GB50057- ) 。
《凉山州政法委 武警凉山州支队改进型经济适用住房工程施工组织设计》
凉山州政法委 武警凉山州支队改进型经济适用住房工程设计文件。
2 工程概况

3 施工部署
3.1组织机构
外架搭设由工长负责组织实施, 其它人员配合。
外架所需材料、 劳动力计划均由工长负责编制, 材料员负责组织进场。技术交底工作由外架工长负责。
脚手架施工组织机构图、 质量保证图及安全保证体系图如下:

施工组织机构图
项目负责人:

技术负责人:

施工员:
兵
安全员:
质检员:
材料员:
资料员:

作业组长:

作业班长:

施工质量保证体系图
项目负责人对脚手架的进度、 质量、 安全进行综合管理。

技术负责人进行脚手架技术验证、 交底和质量跟踪管理,
对合格工序进行检查接收和下一施工工序签发施工令。

材料员对工程原材料质量数量控制。
质、 安全员共同对工序工程质量、 安全并行抽查。
专质施工员直接跟踪各施工班组工序工程进度进行质量、 控制、 检查。

施工班组长对本班组作业科学组织对工序项目质量控制检查, 并报请验收。

进入下一道工序

安全保证体系图

3.2 设计总体思路
根据当前的实际施工情况, 本工程外架采用落地架和悬挑架的方案:
1#、 3#、 4#室外地坪至四层楼面采用落地式双排脚手架, 搭设高度9.0m。2#楼室外地坪至五层楼面采用落地式双排脚手架, 搭设高度11.9m。落地架用于后期装修。
1#、 3#、 4#楼分别在第四层、 第十二层楼面分两次外挑, 第一段搭设高度为23.2m; 第二段搭设高度为22.8。2#楼分别在第五层、 第十三层楼面分两次外挑, 第一段搭设高度为23.2m; 第二段搭设高度为19.9m。
本工程悬挑外脚手架, 架体采用48x3.5钢管, 悬挑梁采用16号工字钢; 架体立杆纵距1.5m, 立杆横距0.85m, 步距1.7m; 连墙件按两步三跨设置, 采用钢管扣件连接。主体阶段主要用于安全防护, 装修阶段既用于装修施工, 也兼作安全防护。
3.3 劳动力准备
搭设阶段共需架子工20名, 维护阶段共需架子工4名, 拆除阶段外架工20名。所有架子工均需持证上岗。
搭设阶段安排2名测量放线工配合。
3.4 材料准备
本工程外架采用的ø48×3.5钢管、 扣件、 50厚木板基础垫板和50厚木脚手板, 由项目部自行采购或外租; 材料视工程进度分阶段组织进场。
3.5 机具准备
搭、 拆架子所需机具主要有架子扳手、 吊线, 由架子工自备, 项目部配备如下检查工具:
名称
数量
用途
扭力扳手
2把
检查扣件拧紧力度
游标卡尺
1把
检查焊接钢管外径和壁厚、 外表面锈蚀深度
塞尺
2把
检查钢管两端面切斜偏差
钢卷尺
3把
检查钢管弯曲程度和搭设中的距离或长度
水平尺
2把
检查水平杆高差
角尺
1把
检查剪刀撑与地面的倾角
3.6 技术准备
施工前按要求由施工工长向架子工做好技术交底, 人员变动后必须重新交底。
4 脚手架构造要求
4.1 总的设计尺寸
1、 落地脚手架, 立杆纵距1.5m, 横距0.85m, 步距1.7m, 二步三跨连墙杆,单扣件固定。
2、 外挑脚手架的设计参数如下:
本工程型钢悬挑架, 立杆纵距1.5m, 立杆横距0.85m, 步距1.7m, 连樯件按两步三跨设置单扣件固定。
4.2纵向水平杆( 大横杆)
1、 纵向水平杆设置在立杆内侧, 长度不宜小于三跨( 4.5m) 。
2、 接长宜使用对接。对接扣件应交错布置, 两根相邻纵向水平杆的接头不宜设置在同步或同跨内, 不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm, 各接头中心至最近主节点的距离不宜大于纵距的1/3。
3、 接长如采用搭接, 搭接长度不应小于1m, 应等间距设置3个旋转扣件固定。
4、 纵向水平杆作为横向水平杆的支座, 用直角扣件固定在立杆上。

4.3 横向水平杆( 小横杆)
1、 在立杆与大横杆的交点处设置小横杆, 小横杆的两端应紧靠立杆用扣件与大横杆扣牢, 当遇作业层时, 应在两根立杆中间再增加一道小横杆, 以缩小脚手板的跨度, 当作业层转入其它层时, 中间处的小横杆能够随脚手板一同拆除, 但交点处的小横杆不应拆除。
2、 横向水平杆两端均应采用直角扣件固定在纵向水平杆上。
3、 横向水平杆靠墙一端外伸长度不小于250mm, 以满足铺一块脚手板的要求。靠墙一端离外墙装饰面距离不大于100mm。
4.4 脚手板及挡脚板
1、 作业层脚手板采用50mm厚木板, 铺满、 铺稳, 离开外墙装饰面不大于150mm; 脚手板应设置在三根横向水平杆上。
2、 脚手板的铺设可对接平铺, 也可搭接铺设, 搭接时接头必须支在横向水平杆上; 作业层端部脚手板探头长度取150mm, 板长两端应与支承杆采用10#铁丝捆绑固定。
3、 挡脚板采用15厚覆膜板, 高度不应小于18cm。

4.5 立杆
1、 内立杆距外墙边300mm( 飘窗处距外墙外边70mm) 。
2、 落地脚手架每根立杆底部应设置50mm厚木垫板。
3、 相邻立杆的对接扣件不得在同一高度内。下端第一根立杆交错用6m杆和3m杆相互错开。
4.6 连墙件
1、 本工程采用钢管扣件连墙件, 连墙件采用菱形布置, 水平方向沿楼层设置在剪力墙暗柱上, 高度方向每层( 隔步) 设置。
2、 立杆安装时, 特别注意连墙件靠近主节点设置, 偏离主节点的距离不应大于300mm。连墙杆内外两个受力方向均应采用不少于两个直角扣件固定。
4.7 门洞
脚手架在安全通道出入口处设置门洞: 门洞处挑空一根立杆。门洞处的空间桁架, 除下弦平面外, 应在其余5个平面内设置斜腹杆。斜腹杆采用旋转扣件固定在与之相交的横向水平杆的伸出端上, 旋转扣件中心线至主节点的距离不宜大于150mm。
安全通道处的门洞两侧立杆应为双管立杆, 副立杆高度应高于门洞口1至2步( 外排架2步, 内排架1步) 。
安全通道、 卸料平台、 混凝土泵管架、 结构支模架不得与脚手架杆件连接。
4.8 剪刀撑
按全高全宽满搭纵向剪刀撑。剪刀撑斜杆与地面的倾角为45°、 50°、 60°时剪刀撑跨越立杆的最多根数分别为7、 6、 根。每道剪刀撑的宽度不应小于4跨且不应小于6米。
剪刀撑斜杆的接长宜采用搭接。搭接长度不应小于1m, 设等间距设置3个旋转扣件固定。
4.9 扣件
螺栓拧紧扭力矩不应小于, 且不应大于。
主节点处固定横向水平杆、 纵向水平杆、 剪刀撑等用的直角扣件、 旋转扣件的中心点的相互距离不应大于150mm。
对接扣件开口应朝上或朝内; 各杆件端头伸出扣件盖板边缘的长度不应小于100mm。
4.10 基础
在夯实的回填土上浇注1.3m宽, 0.1米厚C15垫层作为落地脚手架的基础, 脚手架搭设前先在立杆底铺垫200mm宽, 50mm厚木板。
4.12上人斜道
本工程脚手架不设计上人斜道; 人员通行从室内楼梯进出。
4.13 避雷装置
1 避雷装置: 包括接闪器、 接地极、 接地线。
1)接闪器用直径不小于12mm 的镀锌钢筋制作, 设在拟建建筑物四角的脚手架立杆上, 高度不小于1m, 并将最上层的横杆全部连通, 形成避雷网络。
2)接地极: 悬挑架防雷网用4mm厚扁钢与拟建建筑的接地体连通。
2 避雷装置接地电阻不得大于30Ω。
4.14 悬挑脚手架的细部构造
1、 水平悬挑梁
水平悬挑梁必须保证有足够的锚固强度和截面抗屈曲能力, 水平悬挑梁的纵向间距与上部脚手架立杆的纵向间距相同, 立杆直接支承在悬挑梁上。上部脚手架立杆与挑梁支承结构应有可靠的定位连接措施, 以确保上部架体的稳定。一般采用在挑梁或纵向钢粱上焊接150-200mm、 φ25mm的钢筋, 立杆套在其外, 并同时在立杆下部设置扫地杆。
2、 悬挑梁尾端应在两处以上使用钢筋固定在钢筋混凝土结构上或由不少于两道的预埋锚环固定, 每根悬挑前端应采用不低于φ14的钢丝绳吊拉, 吊拉钢丝绳与水平工字钢夹角不小于60度, 吊拉钢丝绳预埋吊环不宜小于φ20的圆钢。
3、 钢筋拉环、 U型螺栓与型钢间隙用木楔楔紧。
4、 钢筋拉环、 预埋位置宜为悬挑工字钢尾端向里20㎝处。钢筋预埋至砼板钢筋底筋之下、 砼梁底部。
5、 一次悬挑脚手架高度不应超过计算高度。
6、 悬挑梁支承位置宜设置在结构梁上。悬挑端应按悬挑跨度起拱1％。
7、 锚固位置设置在楼板上时, 楼板上应预先配置用于承受悬挑梁锚固端作用引起负弯矩的受力钢筋, 当结构板面有负弯矩筋时无需处理, 当结构板无负弯矩筋时, 在锚环锚固平直段上每边加设长度不小于800mm, 直径不小于12mm的三级钢与板底筋绑扎增加抗拔力, 否则应采取支顶卸载措施。
8、 悬挑钢梁支承点应设置在结构梁上, 不得设置在外伸阳台上或悬挑板上, 否则应采取加固措施。加固方式见附图。
9、 悬挑梁间距应按悬挑架架体立杆纵距设置。
10、 在建筑结构角部, 经过在悬挑钢梁上搁置水平连系钢梁保证角部立杆的位置; 水平连系钢梁与悬挑钢梁采用点焊加φ16钢筋箍连接, 每根连系梁尾部至少与三根悬挑梁连接。
11、 悬挑架设置连墙件与外立面设置剪刀撑, 是保证悬挑架整体稳定的条件。
12、 楼梯间处采用悬挑梁上加水平连系梁的做法保证立杆间距。
5 脚手架的搭设和拆除施工工艺
5.1 脚手架搭设施工工艺
落地脚手架搭设的工艺流程: 场地清理→定位设置通长立杆垫板→排放纵向扫地杆→竖立杆→将纵向扫地杆与立杆扣接→安装横向扫地杆→安装纵向水平杆→安装横向水平杆→安装剪刀撑→安装连墙件→扎安全网→作业层铺脚手板和挡脚板。
外挑脚手架搭设的工艺流程: 整理预埋件→外挑型钢→铺脚手板→排放纵向扫地杆→竖立杆→将纵向扫地杆与立杆扣接→安装纵向水平杆→安装连墙件→扎安全网→作业层铺脚手板和挡脚板。
根据构造要求在建筑物四角用尺量出内、 外立杆离墙距离, 并做好标记。用钢卷尺拉直, 分出立杆位置, 并用小竹片点出立杆标记。垫板应准确地放在定位线上, 垫板必须铺放平稳, 不得悬空。
在搭设首层脚手架的过程中, 沿四周每框架格内设一道斜支撑, 拐角处双向增设, 待该部位与脚手架与主体结构的连墙件可靠拉结后方可拆除。当脚手架操作层高出连墙件两步时, 应采取临时稳定措施, 直到连墙件搭设完毕后方可拆除。
双排架宜先立内排立杆, 后立外排立杆。每排立杆宜先立两头的, 再立中间的一根, 互相看齐后, 立中间部分各立杆。双排架内、 外排两立杆的连线要与墙面垂直。立杆接长时, 宜先立外排, 后立内排。
5.2 脚手架的拆除施工工艺
拆架程序应遵守由上而下, 先搭后拆的原则, 一般的拆除顺序为: 安全网→拦杆→脚手板→剪刀撑→横向水平杆→纵向水平杆→立杆。
不准分立面拆架或在上下两步同时进行拆架。做到一步一清、 一杆一清。拆立杆时, 要先抱住立杆再拆开最后两个扣。拆除纵向水平杆、 斜撑、 剪刀撑时, 应先拆中间扣件, 然后托住中间, 再解端头扣。所有连墙杆等必须随脚手架拆除同步下降, 严禁先将连墙件整层或数层拆除后再拆脚手架。
分段拆除高差不应大于2步, 如高差大于2步, 应增设连墙件加固。
应保证拆除后架体的稳定性不被破坏, 连墙杆被拆除前, 应加设临时支撑防止变形、 失稳。
当脚手架拆至下部最后一根长钢管的高度( 约6m) 时, 应先在适当位置搭临时抛撑加固后再拆连墙件。
6 目标和验收标准
6.1 检查和验收应符合《建筑施工扣件式钢管脚手架》( JGJ130- ) 要求。
6.2 脚手架及其地基基础应在下列阶段进行检查与验收:
1) 基础完工后及脚手架搭设前;
2) 作业层上施加荷载前;
3) 每搭设完6m~8m高度后;
4) 达到设计高度后;
5) 遇有六级强风及以上风或大雨后, 冻结地区解冻后;
6) 停用超过一个月。
6.3 应根据下列技术文件进行脚手架检查、 验收:
1) 符合规范JGJ130- 第8.2.3~8.2.5条的规定;
2) 专项施工方案及变更文件;
3) 技术交底文件;
4) 具体验收标准及验收方法见11章。
6.4 脚手架使用中, 应定期检查下列要求内容:
1) 杆件的设置和连接, 连墙件、 支撑、 门洞桁架等的构造应符合规范和专项施工方案的要求;
2) 地基应无积水, 底座应无松动, 立杆应无悬空;
3) 扣件螺栓应无松动;
4) 安全防护措施应符合规范和方案要求;
6) 应无超载使用。
6.5外脚手架分段验收严格按《建筑施工扣件式钢管脚手架安全技术规范》JGJ130- 及JGJ59- 中"外脚手架检查评分表", 所列项目和施工方案要求的内容进行检查。填写验收记录单, 并由搭设人员、 安全员、 施工员、 项目经理签字, 方能交付使用。
7 脚手架安全管理措施
( 一) 施工方案
1、 悬挑脚手架在搭设之前, 应制定搭设方案并绘制施工图指导施工。
2、 施工方案应对立杆的稳定措施、 悬挑梁与建筑结构的连接等关键部位, 指导施工。
( 二) 悬挑梁及架体稳定
悬挑梁按立杆间距布置, 梁上焊25长15~20cm短钢筋, 立杆插入固定, 然后绑扫地杆, 悬挑架与建筑结构的固定方法经计算确定; 连墙件与建筑结构的连接其步距与跨距均按方案规定执行, 以保证架体的稳定。
( 三) 脚手板
1、 必须按照脚手架的宽度满铺脚手板, 板与板之间紧靠, 脚手板平接或搭接应符合要求, 板面应平稳, 板与小横杆放置牢靠。
2、 脚手板的材质及规格应符合规范要求。
3、 不允许出现探头板。
( 四) 荷载
1、 悬挑脚手架施工荷载一般可按装饰架2KN/m计算, 有特殊要求时, 按施工方案规定, 施工中不准超载使用。
2、 在悬挑架上不准存放大量材料、 过重的设备, 施工人员作业时, 尽量分散脚手架的荷载。
( 五) 交底与验收
1、 脚手架搭设之前, 施工负责人必须组织作业人员进行交底; 搭设后组织有关人员按照施工方案要求进行检查验收, 确认符合要求方可投入使用。
2、 交底、 检查验收工作必须严肃认真进行, 要对检查情况、 整改结果填写记录内容, 并有签字。
( 六) 杆件间距
1、 立杆间距必须按施工方案规定, 需要加大时必须修改方案, 立杆的倾斜角度应控制在规范允许范围内。
2、 脚手架立杆、 大横杆、 小横杆及剪刀的布置间距按方案规定进行。
( 七) 架体防护
1、 悬挑脚手架的作业层外侧, 应按照临边防护的规定设置防护栏杆和挡脚板, 防止人、 物的坠落。
2、 架体外侧用密目网封严。
( 八) 层间防护
1、 按照规定作业层下应有一道防护层, 防止作业层人及物的坠落, 在作业层脚手板与建筑物墙体缝隙过大时增加防护, 防止人及物的坠落。
2、 安全网作防护层必须封挂严密牢靠, 密目网用于立网防护, 水平防护时必须采用平网, 不准用立网代替平网。
3、 落地外架在建筑物首层、 三层、 五层设置水平硬防护层, 其余楼层层设置水平软防护层。
4、 悬挑架在第一步架底、 第六步架顶、 第十二步架顶设置水平硬防护, 其余按楼层设置水平软防护层。
5、 硬防护采用木方或钢管作为主梁商铺15mm厚覆膜板。
( 九) 脚手架材质
脚手架材, 杆件、 扣件、 脚手板等施工用材必须符合规范规定。
悬挑梁的用材、 应符合钢结构设计规范的有关规定, 应有出厂合格证或检测报告。
8 安全文明施工保证措施
8.1 材质及其使用的安全技术措施
1、 扣件的紧固程度不应小于, 且不应大于。对接扣件的抗拉承载力为3kN。定期派人检查扣件螺栓的拧紧程度。
对接扣件安装时其开口应向内, 以防进雨水, 直角扣件安装时开口不得向下, 以保证安全。
2、 各杆件端头伸出扣件盖板边缘的长度不小于100mm。
钢管有严重锈蚀、 压扁或裂纹的不得使用。禁止使用有脆裂、 变形、 滑丝等现象的扣件。
3、 外脚手架严禁钢竹、 钢木混搭, 禁止扣件、 绳索、 铁丝、 竹篾、 塑料混用。
8.2 脚手架搭设的安全技术措施
1、 脚手架的基础必须设置垫木后落在地下室顶板上。
2、 脚手架搭设过程中先划出工作标志区, 禁止行人进入, 统一指挥, 上下呼应, 动作协调, 严禁在无人指挥下作业。当解开与另一人有关的扣件时必先告诉对方, 并得到允许, 以防坠落伤人。
3、 开始搭设立杆时, 应每隔6跨设置一根抛撑, 直至连墙件安装稳定后, 方可根据情况拆除。
4、 脚手架及时与结构拉结或采用临时支顶, 以保证搭设过程安全, 未完成脚手架在每日收工前, 一定要确保架子稳定。
5、 脚手架必须配合施工进度搭设, 一次搭设高度不得超过相邻连墙件以上两步。
6、 在搭设过程中应由安全员、 架子班长等进行检查、 验收, 每层验收一次。
8.3 脚手架上施工作业的安全技术措施
1、 结构施工阶段外脚手架每支搭一层完毕后, 经项目部安全员验收合格后方可使用。任何班组长和个人, 未经同意不得任意拆除脚手架部件。
2、 严格控制施工荷载, 脚手板不得集中堆料, 施工荷载不得大于2kN/m2, 确保较大安全储备。
3、 施工时不允许多层同时作业, 同时作业层数不得超过一层。
4、 当作业层高出其下连墙件3.6m以上, 且其上尚无连墙件时, 应采取适当的临时撑拉措施。
5、 定期检查脚手架, 发现问题和隐患, 在施工作业前及时维修加固, 以达到坚固稳定, 确保施工安全。
6、 悬挑架在使用过程中严禁进行下列作业:
在架体上推车; 在架体上拉结吊装缆绳; 利用架体吊运物料; 物料平台与架体相连接; 任意拆除架体结构件或连墙件; 拆除或移动架体上安全防护设施; 利用架体支顶模板; 其它影响架体安全的作业。
8.4 脚手架拆除的安全技术措施
1、 拆架前, 作业人员应对拟拆卸脚手架的完好性进行检查。根据检查结果, 编制作业计划, 报请批准, 进行技术交底后才准工作。
2、 架体拆除前, 必须察看施工现场环境, 包括架空线路、 外脚手架、 地面的设施等各类障碍物、 地锚、 缆风绳、 连墙杆及被拆架体各吊点、 附件、 电气装置情况, 凡能提前拆除的尽量拆除掉。
3、 拆架时划分作业区, 周围设绳绑围栏或竖立警戒标志, 地面应设专人指挥, 禁止非作业人员进入。
4、 拆除时要统一指挥, 上下呼应, 动作协调, 需解开与另一人有关的扣件时, 应先通知对方采取防范措施, 以防坠落。
在拆架时, 不得中途换人, 如必须换人时, 应将拆除情况交代清楚后方可离开。
5、 每天拆架下班时, 不应留下隐患部位。
6、 拆架时严禁碰撞脚手架附近电源线, 以防触电。
7、 所有杆件和扣件在拆除时应分离, 不准在杆件上附着扣件或两杆连着送到地面。
所有的脚手板, 应自外向里竖立搬运, 以防脚手板和垃圾物从高处坠落伤人。
8、 拆下的零配件要装入容器内, 用吊篮吊下; 拆下的钢管要绑扎牢固, 双点起吊, 严禁从高空抛掷。
8.5 文明施工要求
1、 进入施工现场的人员必须戴好安全帽, 高空作业系好安全带, 穿好防滑鞋等, 现场严禁吸烟。
2、 进入施工现场的人员要爱护场内的各种绿化设施和标示牌, 不得践踏草坪、 损坏花草树木、 随意拆除和移动标示牌。
3、 严禁酗酒人员上架作业, 施工操作时要求精力集中、 禁止开玩笑和打闹。
4、 脚手架搭设人员必须是经考试合格的专业架子工, 上岗人员定期体检, 体检合格者方可发上岗证, 凡患有高血压、 贫血病、 心脏病及其它不适于高空作业者, 一律不得上脚手架操作。
5、 上架子作业人员上下均应走人行梯道或从楼层窗口通道, 不准攀爬架子。
6、 护身栏、 脚手板、 挡脚板、 密目安全网等影响作业班组支模时, 如需拆改时, 应由架子工来完成, 任何人不得任意拆改。
7、 脚手架验收合格后任何人不得擅自拆改, 如需做局部拆改时, 须经主管工程师同意后由架子工操作。
8、 不准利用脚手架吊运重物; 作业人员不准攀登架子上下作业面, 不准推车在架子上跑动, 塔吊起吊物体时不能碰撞和拖动脚手架。
9、 不得将模板支撑、 缆风绳、 泵送混凝土及砂浆的输送管等固定在脚手架上, 严禁任意悬挂起重设备。
10、 在架子上的作业人员不得随意拆动脚手架的所有拉接点和脚手板, 以及扣件绑扎扣等所有架子部件。
11、 拆除架子而使用电焊气割时, 派专职人员做好防火工作, 配备料斗, 防止火星和切割物溅落。
12、 脚手架使用时间较长, 因此在使用过程中需要进行检查, 发现基础下沉、 杆件变形严重、 防护不全、 拉结松动等问题要及时解决。
要保证脚手架体的整体性, 不得与井架一并拉结, 不得截断架体。
13、 施工人员严禁凌空投掷杆件、 物料、 扣件及其它物品, 材料、 工具用滑轮和绳索运输, 不得乱扔。不使用的工具要放在工具袋内, 防止掉落伤人, 登高要穿防滑鞋, 袖口及裤口要扎紧。
14、 脚手架堆放场应做到整洁、 摆放合理、 专人保管, 并建立严格的领退料手续。
施工人员应做到活完料净脚下清, 确保脚手架施工材料不浪费。运至地面的材料应按指定地点随拆随运, 分类堆放, 当天拆当天清, 拆下的扣件和铁丝要集中回收处理。应随时整理、 检查, 按品种、 分规格堆放整齐, 妥善保管。
15、 六级以上大风、 大雪、 大雾、 大雨天气停止脚手架作业。在冬季、 雨季要经常检查脚手板上有无积水等物。若有则应随时清扫, 并要采取防滑措施。
8.6 应急措施
施工过程中施工现场发生无法预料得需要紧急抢救处理得危险时, 应迅速逐级上报, 次序为现场、 办公室、 抢险领导小组、 上级主管部门。由项目部安质部收集、 记录、 整理紧急情况信息并向小组及时传递, 由小组组长或副组长主持紧急情况处理会议, 协调、 派遣和统一指挥所有车辆、 设备、 人员、 物资等实施紧急抢救和向上级汇报。事故处理根据事故大小情况来确定, 如果事故特别小, 根据上级指示可由施工单位自行直接进行处理。如果事故较大或施工单位处理不了, 则由施工单位向建设单位主管部门进行请示, 请求启动建设单位得救援预案, 建设单位救援预案仍不能进行处理, 则由建设单位的安全管理部门向建设行政主管部门请示启动上一级救援预案。
(1)、 项目部实行昼夜值班制度, 项目部管理人员采取轮流值班的制度。
(2)、 紧急情况发生后, 现场要做好警戒和疏散工作, 保护现场, 及时抢救伤员和财产, 并由在现场的项目部最高级别负责人指挥, 在3min内电话通报到值班人员, 主要说明紧急情况性质、 地点、 发生时间、 有无伤亡、 是否需要派救护车、 消防车或警力支援到现场实施抢救, 如需可直接拨打120、 110等急救电话。
(3)、 值班人员在接到紧急请宽报告后必须在2min内将情况报告到紧急情况领导小组组长和副组长。小组组长组织讨论后在最短的时间内发出如何进行现场处理的指令。分派人员车辆等到现场进行抢救、 警戒、 疏散和保护现场等。由项目部在30min内以小组名义打电话向上一级有关部门报告。
(4)、 遇到紧急情况, 全体职工应特事特办、 急事急办, 主动积极地投身到紧急情况的处理中去。各种设备、 车辆、 器材、 物资等应统一调遣, 各类人员必须坚决无条件服从组长或副组长的命令和安排, 不得拖延、 推诿、 阻碍紧急情况的处理。
( 5) 、 应急救援小组的组成如下:
组长( 项目经理) : 王南秋。
副组长( 安全员) : 王春明。
组员:( 技术负责人) 余昌龙。
( 施工员) 王兵。
( 后勤人员) 张孝辉。
( 6) 在施工现场醒目位置张贴应急救援小组名单及联系方式。
8.7、 四口、 五临边的防护措施
1、 楼梯口: 楼梯通道口搭双层防护棚。
　　2、 通道口: 进料( 人) 通道口、 进出建筑物主体通道口和场地内、 外道路中心线与建筑( 或外架) 边缘距离分别小于5米和7.5米的通道应搭设双层防护棚, 各类防护棚应有单独的支撑系统, 不得悬挑在外架上。
3、 预留洞口:
1.5㎡以内的预留洞口、 坑井须用固定盖板防护, 1.5㎡以上的洞口四周设18厘米高踢脚板和60厘米、 1.2米两道水平杆, 杆件里侧用密目式安全网围护, 洞口张挂水平安全网, 防护设施应形成定型化、 工具化。
4、 电梯井口:
电梯井门口应设置1.8米高护栏, 电梯井内隔层设置一道硬防护层。
5、 临边防护;
阳台、 楼板、 屋面等临边应设置1.2m和60厘米两道水平杆, 立杆间距不大于1.5米, 防护设施与建筑物应固定连接。防护栏杆刷红白相间油漆。
楼梯井一侧搭设防护栏杆要求: 距地1.2m及0.6m处各设一道水平杆, 踏步处设18mm高挡脚板, 立杆根数为三根由底至顶连续设置。防护栏杆刷红白相间油漆; 挡脚板耍黄黑相间油漆
9 脚手架计算书
按最大搭设高度和最大悬挑长度计算,计算式如下:
落地式脚手架
本工程落地脚手架最大搭设高度为11.9m, 故根据规范规定本工程落地架可不做受力计算。
双排悬挑脚手架计算书
按最大搭设高度和最大悬挑长度计算,计算式如下:
架体验算
一、 脚手架参数
脚手架搭设方式
双排脚手架
脚手架钢管类型
Ф48×3.5
脚手架搭设高度H(m)
23.2
脚手架沿纵向搭设长度L(m)
38
立杆步距h(m)
1.7
立杆纵距或跨距la(m)
1.5
立杆横距lb(m)
0.85
横向水平杆计算外伸长度a1(m)
0.6
内立杆离建筑物距离a(m)
0.7
双立杆计算方法
不设置双立杆
二、 荷载设计
脚手板类型
木脚手板
脚手板自重标准值Gkjb(kN/m2)
0.35
脚手板铺设方式
6步1设
密目式安全立网自重标准值Gkmw(kN/m2)
0.01
挡脚板类型
竹串片挡脚板
栏杆与挡脚板自重标准值Gkdb(kN/m)
0.17
挡脚板铺设方式
6步1设
每米立杆承受结构自重标准值gk(kN/m)
0.13
装修脚手架作业层数nzj
1
装修脚手架荷载标准值Gkzj(kN/m2)
2
地区
四川西昌市
安全网设置
全封闭
基本风压ω0(kN/m2)
0.3
风荷载体型系数μs
0.12
风压高度变化系数μz(连墙件、 单立杆稳定性)
1.67, 1.67
风荷载标准值ωk(kN/m2)(连墙件、 单立杆稳定性)
0.06, 0.06
计算简图:

立面图

侧面图
三、 横向水平杆验算
纵、 横向水平杆布置方式
横向水平杆在上
纵向水平杆上横向水平杆根数n
1
横杆抗弯强度设计值[f](N/mm2)
205
横杆截面惯性矩I(mm4)
121900
横杆弹性模量E(N/mm2)
206000
横杆截面抵抗矩W(mm3)
5080

纵、 横向水平杆布置
承载能力极限状态
q=1.2×(0.038+Gkjb×la/(n+1))+1.4×Gk×la/(n+1)=1.2×(0.038+0.35×1.5/(1+1))+1.4×2×1.5/(1+1)=2.46kN/m
正常使用极限状态
q'=(0.038+Gkjb×la/(n+1))+Gk×la/(n+1)=(0.038+0.35×1.5/(1+1))+2×1.5/(1+1)=1.8kN/m
计算简图如下:

1、 抗弯验算
Mmax=max[qlb2/8, qa12/2]=max[2.46×0.852/8, 2.46×0.62/2]=0.44kN·m
σ=Mmax/W=0.44×106/5080=87.2N/mm2≤[f]=205N/mm2
满足要求!
2、 挠度验算
νmax=max[5q'lb4/(384EI), q'a14/(8EI)]=max[5×1.8×8504/(384×206000×121900), 1.8×6004/(8×206000×121900)]=1.162mm
νmax＝1.162mm≤[ν]＝min[lb/150, 10]＝min[850/150, 10]＝5.67mm
满足要求!
3、 支座反力计算
承载能力极限状态
Rmax=q(lb+a1)2/(2lb)=2.46×(0.85+0.6)2/(2×0.85)=3.04kN
正常使用极限状态
Rmax'=q'(lb+a1)2/(2lb)=1.8×(0.85+0.6)2/(2×0.85)=2.23kN
四、 纵向水平杆验算
承载能力极限状态
由上节可知F1=Rmax=3.04kN
q=1.2×0.038=0.046kN/m
正常使用极限状态
由上节可知F1'=Rmax'=2.23kN
q'=0.038kN/m
1、 抗弯验算
计算简图如下:

弯矩图(kN·m)
σ=Mmax/W=0.81×106/5080=158.75N/mm2≤[f]=205N/mm2
满足要求!
2、 挠度验算
计算简图如下:

变形图(mm)
νmax＝3.52mm≤[ν]＝min[la/150, 10]＝min[1500/150, 10]＝10mm
满足要求!
3、 支座反力计算
承载能力极限状态
Rmax=3.58kN
五、 扣件抗滑承载力验算
横杆与立杆连接方式
单扣件
扣件抗滑移折减系数
0.85
扣件抗滑承载力验算:
横向水平杆: Rmax=3.04kN≤Rc=0.85×8=6.8kN
纵向水平杆: Rmax=3.58kN≤Rc=0.85×8=6.8kN
满足要求!
六、 荷载计算
脚手架搭设高度H
23.2
脚手架钢管类型
Ф48×3.5
每米立杆承受结构自重标准值gk(kN/m)
0.13
立杆静荷载计算
1、 立杆承受的结构自重标准值NG1k
单外立杆: NG1k=(gk+(lb+a1)×n/2×0.038/h)×H=(0.13+(0.85+0.6)×1/2×0.038/1.7)×23.2=3.4kN
单内立杆: NG1k=3.4kN
2、 脚手板的自重标准值NG2k1
单外立杆: NG2k1=(H/h+1)×la×(lb+a1)×Gkjb×1/6/2=(23.2/1.7+1)×1.5×(0.85+0.6)×0.35×1/6/2=0.93kN
单内立杆: NG2k1=0.93kN
3、 栏杆与挡脚板自重标准值NG2k2
单外立杆: NG2k2=(H/h+1)×la×Gkdb×1/6=(23.2/1.7+1)×1.5×0.17×1/6=0.62kN
4、 围护材料的自重标准值NG2k3
单外立杆: NG2k3=Gkmw×la×H=0.01×1.5×23.2=0.35kN
构配件自重标准值NG2k总计
单外立杆: NG2k=NG2k1+NG2k2+NG2k3=0.93+0.62+0.35=1.9kN
单内立杆: NG2k=NG2k1=0.93kN
立杆施工活荷载计算
外立杆: NQ1k=la×(lb+a1)×(nzj×Gkzj)/2=1.5×(0.85+0.6)×(1×2)/2=2.17kN
内立杆: NQ1k=2.17kN
组合风荷载作用下单立杆轴向力:
单外立杆: N=1.2×(NG1k+ NG2k)+0.9×1.4×NQ1k=1.2×(3.4+1.9)+ 0.9×1.4×2.17=9.1kN
单内立杆: N=1.2×(NG1k+ NG2k)+0.9×1.4×NQ1k=1.2×(3.4+0.93)+ 0.9×1.4×2.17=7.93kN
七、 立杆稳定性验算
脚手架搭设高度H
23.2
立杆截面抵抗矩W(mm3)
5080
立杆截面回转半径i(mm)
15.8
立杆抗压强度设计值[f](N/mm2)
205
立杆截面面积A(mm2)
489
连墙件布置方式
两步三跨
1、 立杆长细比验算
立杆计算长度l0=Kμh=1×1.5×1.7=2.55m
长细比λ=l0/i=2.55×103/15.8=161.39≤210
轴心受压构件的稳定系数计算:
立杆计算长度l0=kμh=1.155×1.5×1.7=2.95m
长细比λ=l0/i=2.95×103/15.8=186.41
查《规范》表A得, φ=0.207
满足要求!
2、 立杆稳定性验算
不组合风荷载作用
单立杆的轴心压力设计值N=1.2(NG1k+NG2k)+1.4NQ1k=1.2×(3.4+1.9)+1.4×2.17=9.4kN
σ=N/(φA)=9399.73/(0.207×489)=92.86N/mm2≤[f]=205N/mm2
满足要求!
组合风荷载作用
单立杆的轴心压力设计值N=1.2(NG1k+NG2k)+0.9×1.4NQ1k=1.2×(3.4+1.9)+0.9×1.4×2.17=9.1kN
Mw=0.9×1.4×Mwk=0.9×1.4×ωklah2/10=0.9×1.4×0.06×1.5×1.72/10=0.03kN·m
σ=N/(φA)+ Mw/W=90
