建筑制图复习题
一、填空题
1、工程建设制图中的主要可见轮廓线应选用 粗实线
2、图样上的尺寸包括 尺寸界线 、 尺寸线 、_尺寸起止符号 、 尺寸数字
3、标高有相对标高和 绝对标高 ，相对标高的零点是青岛附近黄海海平面
4、房屋施工图由于专业分工的不同，分为 建筑施工图 、 结构施工图和
设备施工图
5、指北针圆的直径宜为 24mm ，用细实线绘制。
6、在建筑平面图中，横行定位轴线应用 阿拉伯数字 从 左 至 右 依次编写；竖向定位轴线应用 大写拉丁字母 从 下 至 上 顺序编写。
7、工程制图图幅幅面主要有 5 种。
8、根据不同的剖切方式，剖面图有全 剖面图、 阶梯 剖面图、展开 剖面图、 局部 剖面图和 分层 剖面图。
9、为保护钢筋、防蚀防火，并加强钢筋与混凝土的粘结力，钢筋至构件表面应有一定厚度的混凝土，这层混凝土称为__混凝土保护层__。
10、民用建筑一般由基础、___墙和柱____、楼板层和地坪层、___楼梯__、屋顶、门窗等六大部分组成。
11、混凝土是由__水泥、沙子、石子和水__按一定例配合，经搅拌、捣实、养护而成的一种人造石。

二、单选题
1、在建筑平面图中，位于2和3轴线之间的第一根分轴线的正确表达为（ A ）。

  (A)        (B)        (C)          (D)
2．建筑的耐火等级可分为( B )级。
A、3 B、4 C、5 　　 D、6
3、填充不得穿越尺寸数字，不可避免时。应该是（ A ）
A、图线断开 B、二者重合 C、省略标注 D、前述均可
4、7-9层的住宅属于（ C ）
A、低层 B、多层 C、中高层 D 、高层
5、建筑平面图中的中心线、对称一般应用。（ C ）
A、细实线B、细虚线C、细单点长画线D、吸双点画线
6、建筑施工图中定位轴线端部的圆用细实线绘制，直径为（ A ）。
A、8-10mm B、11-12mm C、5-7mm D、12-14mm
7、建筑施工图中索引符号的圆的直径为（ B ）。

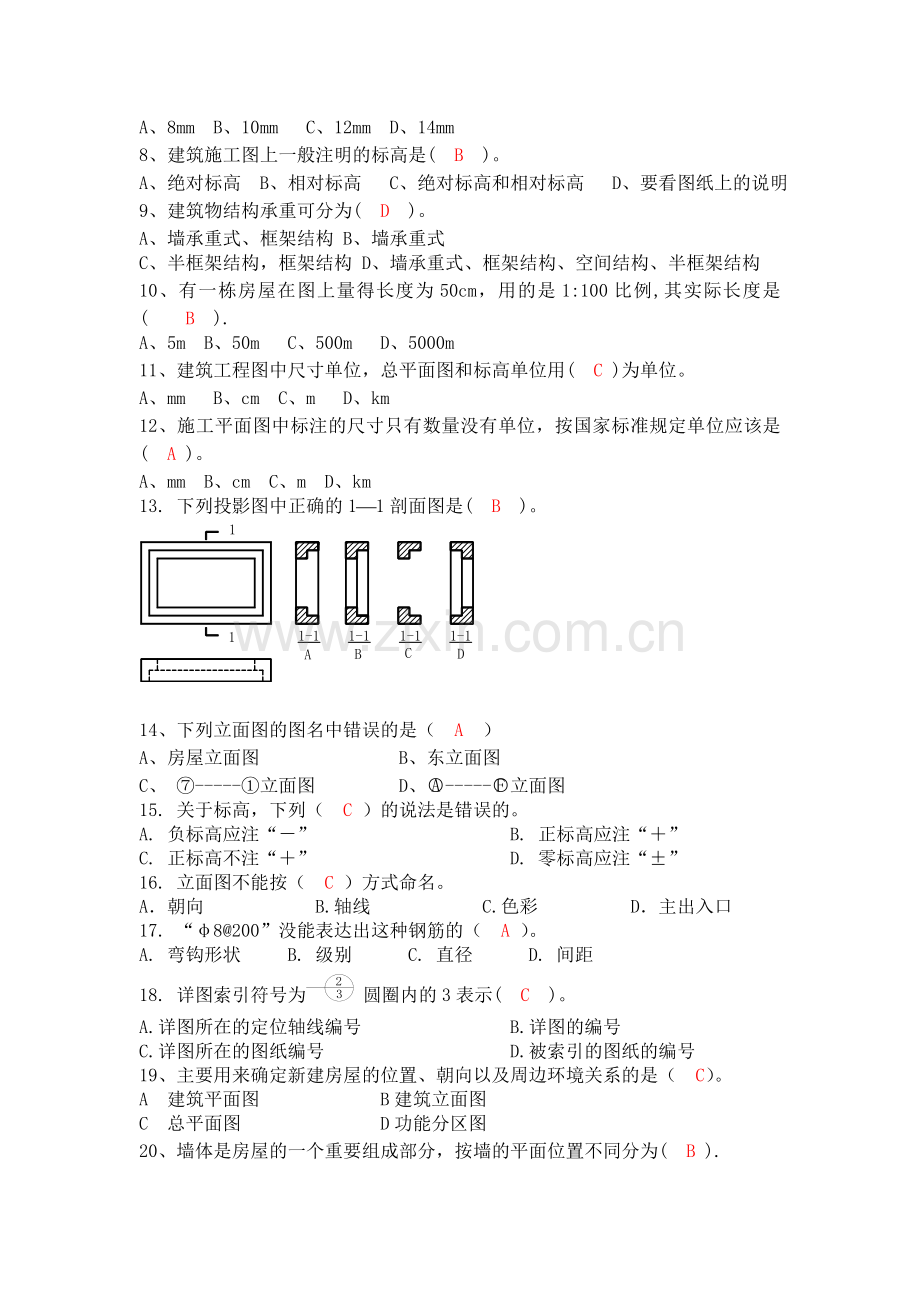

A、8mm B、10mm C、12mm D、14mm
8、建筑施工图上一般注明的标高是( B )。
A、绝对标高 B、相对标高 C、绝对标高和相对标高 D、要看图纸上的说明
9、建筑物结构承重可分为( D )。
A、墙承重式、框架结构 B、墙承重式
C、半框架结构，框架结构 D、墙承重式、框架结构、空间结构、半框架结构
10、有一栋房屋在图上量得长度为50cm，用的是1:100比例,其实际长度是(  B ).
A、5m B、50m C、500m D、5000m
11、建筑工程图中尺寸单位，总平面图和标高单位用( C )为单位。
A、mm B、cm C、m D、km
12、施工平面图中标注的尺寸只有数量没有单位，按国家标准规定单位应该是( A )。
A、mm B、cm C、m D、km
13. 下列投影图中正确的1¾1剖面图是( B )。

14、下列立面图的图名中错误的是（ A ）
A、房屋立面图 B、东立面图
C、 ⑦-----①立面图 D、-----立面图
15. 关于标高，下列（ C ）的说法是错误的。
A. 负标高应注“－” B. 正标高应注“＋”
C. 正标高不注“＋” D. 零标高应注“±”
16. 立面图不能按（ C ）方式命名。
A．朝向 B.轴线 C.色彩 D．主出入口
17. “φ8@200”没能表达出这种钢筋的（ A ）。
A. 弯钩形状 B. 级别 C. 直径 D. 间距
18. 详图索引符号为 圆圈内的3表示( C )。
A.详图所在的定位轴线编号 B.详图的编号
C.详图所在的图纸编号 D.被索引的图纸的编号
19、主要用来确定新建房屋的位置、朝向以及周边环境关系的是（ C）。
A 建筑平面图 B建筑立面图
C 总平面图 D功能分区图
20、墙体是房屋的一个重要组成部分，按墙的平面位置不同分为( B ).
A、纵墙与横墙 B、外墙和内墙
C、承重墙与非承重墙 D、砖墙与钢筋混凝土墙
21、下列叙述中不正确的是（ C ）
A、3%表示长度为100.高度为3的坡度倾斜度
B、指北针一般画在总平面图和底层平面图上
C、总平面图中的尺寸单位为毫米，标高尺寸单位为米
D、总平面图的所有尺寸单位均为米，标注至小数点后二位
22、钢筋工程施工中要看懂( C )。
A、总平面图 B、土建施工图 C、结构施工图 D、土建施工图与结构施工图
23、基础各部分形状、大小、材料、构造、埋置深度及标号都能通过( B )反映出来。
A、基础平面图 B、基础剖面图 C、基础详图 D、总平面图
24、房屋结构中框架代号为.（ A ）
A、KJ B、GJ C、CJ D、ZJ
25、结构施工土中的圈梁表示( B ) .
A、GL B、QL C、JL D、KL
26、结构施工图中的楼梯梁的代号为。(D )
A、GL B、DL C、JL D、TL
27、在施工图中,M代表( D ).
A、窗 B、墙 C、梁 D、门
28、在施工中,L代表( C ).
A、板 B、柱 C、梁 D、墙
29、在施工图中,C代表(B ).
A、门 B、窗 C、梁 D、柱
30、在钢筋混凝土构件代号中, “ GL”是表示(B ).
A、圈梁 B、过梁 C、连系梁 D、基础梁
31、在钢筋混凝土构件代号中, “ JL”是表示(D ).
A、圈梁 B、过梁 C、连系梁 D、基础梁
32、φL表示（B）。
A Ⅰ级光圆钢筋 B 冷拉Ⅰ级钢筋
C Ⅰ级锰硅人字纹钢筋 D Ⅰ级螺纹钢筋
33、标高符号的三角形为等腰直角三角形，髙约（A）mm。
A 3 B 5
C 6 D 8
33、不属于建筑平面图的是（A ）。
A、基础平面图 B、底层平面图
C、标准层平面图 D、屋顶平面图
34下列建筑中不属于公共建筑的是（ D ）。
A、学校 B、旅社 C、医院 　D、宿舍
35、一级建筑的耐久年限为（D ）年。
A、15-25 　B、25-50 　C、50-100 　D、100以上
36、对于风向频率玫瑰图说法错误的是（A ）。
A、它是根据某一地区全年平均统计的各个方向顺风次数的百分数值，按一定比例绘制
B、实线表示全年风向频率 C、虚线表示夏季风向频率
D、图上所表示的风的吹向是指从外面吹向该地区中心，且画在总平面上
37、下列拉丁字母中，可以用做定位轴线编号的是（A ）。
A、L B、I
C、O D、Z
38、在楼板平面图中，如下图所示的钢筋表示（B ）钢筋。

A、顶层 B、底层
C、顶层和底层 D、都不是
39、梁编号KL5（3A）表示（ A ）。
A、框架梁KL5共有3跨，其中一端有悬挑。
B、框架梁KL5共有5跨，其中两端有悬挑。
C、框架梁KL5共有4跨，其中一端有悬挑。
D、框架梁KL5共有4跨，其中两端有悬挑。
40、（ A ）的作用是把门窗洞口上方的荷载传递给两侧的墙体。
A、过梁 B、窗台
C、圈梁 D、勒脚

三、改错题
检查左图中尺寸标注的错误，并在右图中重新标注尺寸。

四、判断题
1、断面图是假想用一剖切形体，画出剖切面切到部分的图形和末剖切到面可见部分的图形。（× ）
2、平面图定位轴线的竖向编号应用大写拉丁字母，从下至上顺序编写，其中的I、Q、J不得用作轴线编号。（× ）
3、总平面图是画在有等交线或坐标方格网的地形图上。（√ ）
4、建筑立面图是平行于建筑物各方向外表立面的正投影图。（√ ）
5、常用构件的代号“GL”表示基础梁。（× ）
6、结构施工图中的构造柱的代号是“GJ”。（ × ）
7、钢筋混凝土结构施工图中“2Φ16”表示2根HPB235 级钢筋直径为16mm( × )
8、梁内箍Φ6@200表示为HPB235级钢筋直径为6mm，钢筋中心距为200mm.（√）
9、梁内的钢筋是由主筋（即受力筋），架立筋和箍筋所组成。(√ )
10、标高是表示建筑物各部分或各个位置相对于±0.00的高度。（√）

五、读图
（1）看下图回答问题

1、该柱的编号是______ＫＺ2_____。
2、该柱的截面尺寸是____５００ｍｍｘ６００ｍｍ_________。
3、422表示______角筋为4条直径22mm的Ⅱ级钢筋____________。
4、φ8@200表示_　直径8mm的Ⅰ级钢筋，间距200mm布置_____。

（2）看下图回答问题

1、KL5（2A）表示___框架梁KL5共有2跨，其中一端有悬臂________。
2、梁截面尺寸是___３００ｍｍｘ６００ｍｍ________。
3、228表示________梁上部用2条直径28mm的Ⅱ级钢筋作通长筋______。
4、φ8@150/200(2)表示__箍筋用直径8mm的Ⅰ级钢筋，加密区间距150mm布置，非加密区间距200mm布置，采用2肢箍___。
（3）、看下图回答问题

首层平面图1：100
1、 建筑物的座向是_____坐北朝南______________。
2、建筑物外墙厚______240_______mm。
3、列举该层窗的编号及其宽度：C1，1500mm C2，1200mm；
列举该层门的编号及其宽度：M1，1800mmM2，1200mm；M3，1000mm；M4，800mm
4、剖切符号可知，剖切平面1-1通过_____C2、M1、台阶、楼梯间____________，投射方向是向____向西___________。
5、散水的宽度是_______900_____mm
6、室外台阶与室内地面的高差是__20___mm。

（4）、看下图回答问题
1. 补全该施工图名、轴线编号。
2. 该工程为 居住 建筑。
3. 该工程图主出入口朝向为 向北 。
4. 该工程图中横向轴线编号自左到右是 1 轴到 8 轴；纵向轴线编号自下而上是A 轴到 F 轴。
5. 该工程东西向总长 15.24 m，南北向总长 15.00 m；楼梯间的开间尺寸 1.2 m；主出入口洞口尺寸宽1.5 m；次出入口洞口尺寸宽0.75 m。
6. 底层地面标高 ±0.000 m ，室内外各处标高分别是：室外-0.450 m，中庭下沉空间 0.3 m，车库-0.150 m，室内外高差0.45 m，入口共 3 级台阶，每步高150 mm。
7. 该工程有 1 个剖面图，采用 阶梯 剖切方式，向 西 方向投影。
8. 该工程有 1 部楼梯，两 跑，共 20 级。
